Van Tạo Chân Không Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Chuẩn Kỹ Thuật

Trong các hệ thống tự động hóa công nghiệp, đóng gói sản phẩm hay gắp hút bằng tay robot, rủi ro sụt giảm áp suất âm đột ngột luôn là bài toán đau đầu của các kỹ sư vận hành. Việc chọn sai thiết bị tạo áp suất âm không chỉ làm gián đoạn dây chuyền sản xuất mà còn gây lãng phí năng lượng nghiêm trọng.

Để giải quyết triệt để vấn đề này, vacuum generating valve đã trở thành giải pháp cốt lõi giúp tối ưu hóa hiệu suất vận hành. Bài viết này sẽ phân tích chi tiết từ khái niệm, cấu tạo, nguyên lý làm việc đến checklist lựa chọn vacuum generating valve chuẩn kỹ thuật cho hệ thống của bạn.

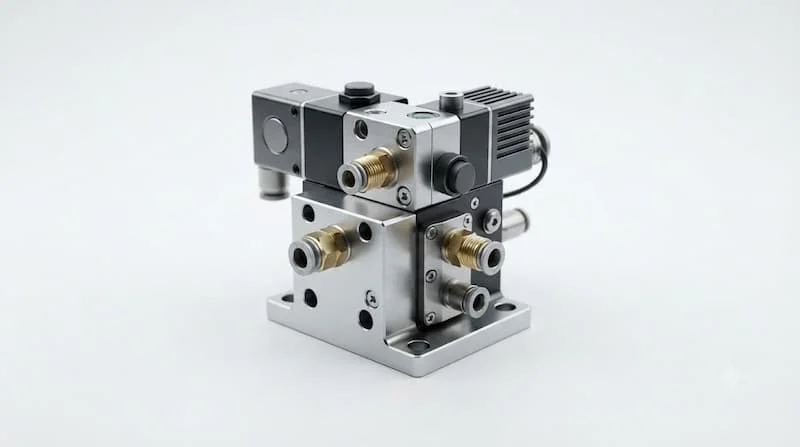

Van Tạo Chân Không Là Gì?

Vacuum generating valve là thiết bị van được sử dụng trong hệ thống nhằm tạo, duy trì hoặc kiểm soát trạng thái áp suất thấp hơn áp suất khí quyển theo nguyên lý và thiết kế của từng loại van. Van có thể được sử dụng trong hệ thống khí nén, chân không, bồn chứa và nhiều ứng dụng công nghiệp khác.

Để hiểu sâu về bản chất kỹ thuật của dòng van này, chúng ta cần làm rõ các khái niệm nền tảng:

• Chân không và áp suất âm: Chân không trong thực tế công nghiệp được hiểu là môi trường có áp suất nhỏ hơn áp suất khí quyển tiêu chuẩn (101.3 kPa hay 1 bar). Độ chênh lệch này được gọi là áp suất âm.

• Vai trò của van: vacuum generating valve đóng vai trò điều tiết, ngắt mở hoặc trực tiếp biến đổi dòng khí nén thành trạng thái chân không (vacuum generator), giúp cơ cấu chấp hành hoạt động chính xác.

• Vì sao không thể chọn van chỉ dựa vào kích thước đường ống? Kích thước ren hay đường kính ống chỉ đảm bảo yếu tố kết nối cơ khí. Khả năng gắp hút và tốc độ đáp ứng của hệ thống phụ thuộc hoàn toàn vào mức chân không đạt được và lưu lượng khí xả.

Cấu Tạo Của vacuum generating valve

Tùy thuộc vào dòng thiết bị cơ khí thuần túy hay dòng phun khí nén Venturi, một cụm vacuum generating valve tiêu chuẩn sẽ gồm các chi tiết kỹ thuật cốt lõi sau:

• Thân van (Body): Làm từ hợp kim nhôm, nhựa cứng chịu lực hoặc inox, đóng vai trò khung đỡ và định hình các đường dẫn khí bên trong.

• Cửa vào/Cửa ra (Supply & Exhaust Ports): Cổng Cấp (P) tiếp nhận khí nén, cổng Chân không (V) kết nối với núm hút, và cổng Xả (E) để thoát khí ra ngoài.

• Bộ phận đóng mở (Disc/Spool): Trục van hoặc đĩa van làm nhiệm vụ chuyển đổi trạng thái dòng chảy.

• Màng hoặc Piston: Chi tiết nhận lực tác động từ sự chênh lệch áp suất hoặc nguồn khí điều khiển để dịch chuyển cơ cấu van.

• Vòi phun Venturi (Nozzle/Ejector): Chi tiết đặc thù trong các van ejector giúp tăng tốc độ dòng khí nhằm tạo ra áp suất âm.

• Lò xo (Spring) & Gioăng làm kín (Seals): Lò xo hồi vị đưa van về trạng thái ban đầu; gioăng NBR/FKM ngăn rò rỉ áp suất tối đa.

(Khuyên dùng: Khi tư vấn hoặc mua sắm, bạn nên yêu cầu sơ đồ cấu tạo cắt bổ từ catalogue của model cụ thể để hình dung rõ đường đi của dòng khí).

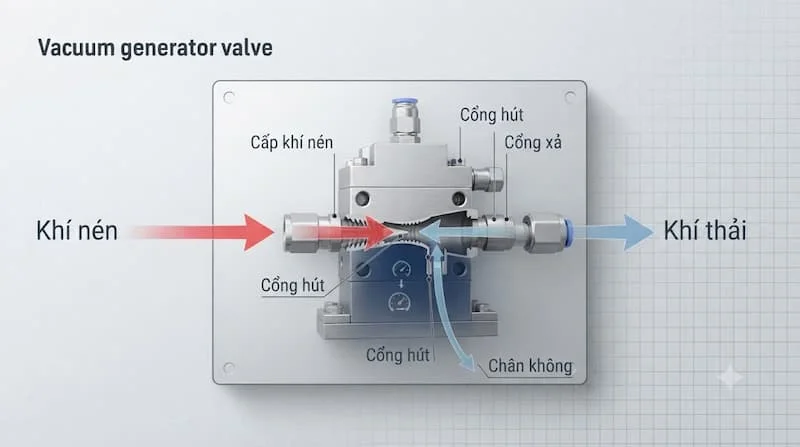

Nguyên Lý Hoạt Động Của vacuum generating valve

Quá trình vận hành và kiểm soát áp suất âm của vacuum generating valve diễn ra theo chu trình phản ứng khép kín tiêu chuẩn:

1. Hình thành chênh lệch áp suất: Khí nén áp suất cao được cấp vào cửa vào của van hoặc áp suất hệ thống bắt đầu có sự biến động.

2. Tác động lên cơ cấu van: Dòng khí đi qua vòi phun thu hẹp (với dòng Venturi) tạo ra dòng chảy tốc độ cao, hoặc áp suất tác động trực tiếp lên màng/piston điều khiển.

3. Thay đổi trạng thái: Vùng áp suất thấp được hình thành tại cổng chân không do hiện tượng cuốn theo dòng khí, hút sạch không khí ở cổng kết nối thiết bị.

4. Điều chỉnh dòng khí: Van phản ứng bằng cách đóng/mở hoặc duy trì độ mở để kiểm soát lượng khí hút vào theo đúng thông số cài đặt.

5. Ổn định áp suất: Hệ thống đạt được mức chân không yêu cầu, duy trì lực hút cho núm hút chân không hoặc bảo vệ bồn chứa an toàn.

Các Loại vacuum generating valve Phổ Biến

Để tối ưu chi phí và hiệu suất, việc phân loại chính xác từng dòng van là yếu tố quan trọng hàng đầu trong thiết kế hệ thống khí nén:

1. Vacuum generating valve kiểu Venturi (Ejector)

Đây là dòng van cực kỳ phổ biến trong tự động hóa. Van hoạt động hoàn toàn dựa trên hiệu ứng Venturi: khi khí nén đi qua vòi phun bị thu hẹp, vận tốc khí tăng vọt làm áp suất giảm xuống dưới mức khí quyển, tạo ra lực hút chân không tức thì tại cổng phụ.

2. Van chân không điều khiển bằng khí nén

Sử dụng tín hiệu khí nén phụ (Pilot signal) để tác động lên piston hoặc màng van. Dòng van này rất phù hợp cho các môi trường chống cháy nổ hoặc các dây chuyền sản xuất tự động hoàn toàn bằng khí nén.

3. Van chân không điều khiển điện (Solenoid Vacuum Valve)

Tích hợp cuộn coil điện (24VDC hoặc 220VAC) cho phép đóng/ngắt mạch chân không với tần số cao và thời gian đáp ứng tính bằng mili-giây. Dòng van này dễ dàng kết nối với bộ điều khiển PLC của dây chuyền.

4. Van chân không cơ khí

Hoạt động thuần túy dựa trên lực chênh lệch áp suất tự nhiên của hệ thống. Cấu tạo đơn giản, độ bền cao, thường dùng cho các ứng dụng an toàn bồn chứa hoặc đường ống cô lập.

Lưu ý quan trọng: Kỹ sư cần phân biệt rõ vacuum generating valve (thiết bị sinh ra hoặc mở đường cho áp suất âm) với van phá chân không (Vacuum Breaker - thiết bị xả khí vào để triệt tiêu áp suất âm khi có sự cố sụt áp bồn).

Thông Số Kỹ Thuật Quan Trọng Cần Quan Tâm

Khi tra cứu catalogue thiết bị công nghiệp, bạn cần đối chiếu kỹ bảng thông số dưới đây để đảm bảo tính tương thích hệ thống:

Vacuum generating valve Khác Gì Bơm Chân Không?

Sự nhầm lẫn giữa van và bơm chân không (vacuum pump) rất dễ dẫn đến những quyết định đầu tư sai lầm về mặt thiết kế và chi phí.

Không nên mặc định thay thế hai thiết bị này cho nhau. Trong thực tế, vacuum generating valve dạng Venturi thường được chọn cho các ứng dụng gắp hút chi tiết nhỏ lẻ nhờ tính nhỏ gọn, trong khi bơm chân không dành cho các hệ thống trung tâm cần lưu lượng hút cực lớn.

Ưu Điểm Và Hạn Chế Của vacuum generating valve

Ưu điểm nổi bật

• Thiết kế siêu nhỏ gọn: Dễ dàng tích hợp trực tiếp ngay sát các núm gắp chân không trên tay máy robot, giảm thiểu dung tích đường ống.

• Thời gian đáp ứng cực nhanh: Đóng/mở dòng hút gần như tức thì, nâng cao chu kỳ sản xuất (CPM) của máy đóng gói.

• Không có bộ phận chuyển động quay: Dòng van Venturi không bị ma sát cơ khí, vận hành êm ái, ít hỏng hóc vặt.

• Dễ tích hợp tự động hóa: Dễ dàng kết nối với cảm biến áp suất âm (Vacuum Switch) và bộ điều khiển trung tâm.

Hạn chế cần xem xét

• Tốn khí nén: Dòng van Venturi cần tiêu tốn một lượng khí nén liên tục trong suốt quá trình duy trì lực hút.

• Giới hạn lưu lượng: Không phù hợp cho các ứng dụng cần duy trì không gian chân không dung tích quá lớn.

• Yêu cầu khí nén sạch: Bụi bẩn và hơi nước trong khí nén có thể làm tắc vòi phun Venturi siêu nhỏ bên trong.

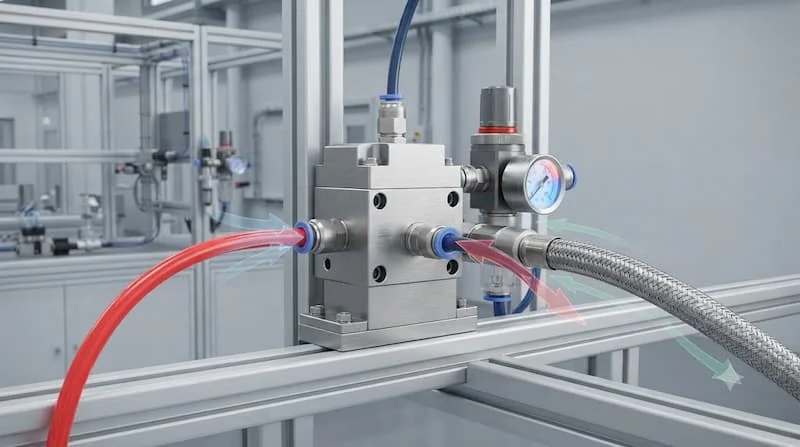

Vacuum generating valve Được Sử Dụng Ở Đâu?

Nhờ tính linh hoạt và khả năng kiểm soát áp suất âm chính xác, thiết bị này hiện diện trong hầu hết các dây chuyền tự động hóa hiện đại:

• Robot công nghiệp & Tay gắp (EOT): Hút gắp kính, linh kiện điện tử, tấm kim loại, thùng carton.

• Ngành đóng gói & Chế biến thực phẩm: Định hình bao bì, đóng hộp tự động, di chuyển khay thực phẩm.

• Dây chuyền sản xuất ô tô: Gắp dập các mảng vỏ xe, di chuyển kính chắn gió.

• Bảo vệ bồn chứa công nghiệp: Sử dụng dòng van điều chỉnh áp âm để tránh móp vỡ bồn khi xả chất lỏng nhanh.

• Thiết bị y tế & Dược phẩm: Hệ thống phân loại thuốc, thiết bị hút mẫu tự động.

Khi Nào Nên Và Không Nên Sử Dụng vacuum generating valve?

Nên cân nhắc sử dụng khi:

• Cần giải pháp gắp hút sản phẩm linh hoạt, nhỏ gọn trực tiếp tại vị trí thao tác.

• Hệ thống nhà máy đã có sẵn nguồn khí nén ổn định (4 - 6 bar).

• Ứng dụng đòi hỏi tần số đóng ngắt liên tục và chính xác cao.

Không nên chọn khi:

• Hệ thống cần mức chân không tuyệt đối (gần -100 kPa) hoặc lưu lượng hút hàng nghìn lít/phút.

• Môi trường làm việc không có nguồn khí nén hoặc khí nén chứa nhiều dầu và bụi bẩn mà không có bộ lọc.

• Yêu cầu hút chân không liên tục cho các không gian kín thể tích lớn.

Sai Lầm Thường Gặp Khi Chọn vacuum generating valve

• Chỉ chọn theo kích thước ren: Mua van ren lớn nhưng vòi phun bên trong quá nhỏ dẫn đến không đủ lưu lượng hút.

• Nhầm lẫn giữa van tạo và van phá chân không: Chọn sai chức năng khiến hệ thống không thể tạo được áp suất âm hoặc không thể xả nhả sản phẩm.

• Bỏ qua chất lượng khí nén: Sử dụng khí nén bẩn làm nghẹt vòi phun Venturi chỉ sau một thời gian ngắn vận hành.

• Không tính toán thời gian hút: Chọn lưu lượng van quá nhỏ cho núm hút to làm thời gian gắp sản phẩm bị trễ, giảm năng suất.

• Không kiểm tra chất liệu gioăng: Dùng gioăng NBR trong môi trường hóa chất hoặc nhiệt độ cao làm chai cứng gioăng, rò rỉ áp suất âm.

Checklist 8 Bước Chọn vacuum generating valve Chuẩn Kỹ Thuật

1. Xác định mục đích: Dùng van để tạo chân không trực tiếp (Venturi) hay để đóng/mở đường dẫn chân không sẵn có.

2. Xác định mức chân không: Tính toán lực hút cần thiết dựa trên trọng lượng vật thể và số lượng núm hút.

3. Tính toán lưu lượng hút: Xác định thể tích đường ống và thời gian đáp ứng yêu cầu của chu kỳ gắp.

4. Xác định phương thức điều khiển: Chọn van cơ, van điều khiển khí nén hay van điện từ Solenoid.

5. Kiểm tra thông số khí nén: Đảm bảo áp suất và lưu lượng khí nén tại nhà máy đáp ứng đầu vào cho van.

6. Lựa chọn vật liệu: Chọn vỏ nhôm/nhựa cho ứng dụng thông thường, inox 316 cho môi trường thực phẩm/hóa chất.

7. Xác định kích thước cổng: Chọn kích thước ren và đường kính ống kết nối phù hợp với [chèn link: phụ kiện khí nén].

8. Đối chiếu catalogue: Đối chiếu mã sản phẩm chọn lựa với thông số công bố từ nhà sản xuất chính hãng.

Hướng Dẫn Lắp Đặt Và Bảo Dưỡng vacuum generating valve

Để thiết bị hoạt động bền bỉ, kỹ thuật viên cần tuân thủ nghiêm ngặt các thao tác sau:

• Vệ sinh đường ống: Xịt sạch bụi bẩn, phôi kim loại trong đường ống khí nén trước khi vặn nối van.

• Dùng bộ lọc khí (Filter): Luôn lắp bộ lọc khí nén phía trước cổng vào của van để bảo vệ vòi phun siêu nhỏ.

• Đảm bảo độ kín: Sử dụng băng tan (cao su non) hoặc keo khóa ren đúng kỹ thuật tại các mối nối ren, tránh rò rỉ làm giảm độ hút.

• Lắp thêm bộ lọc chân không (Vacuum Filter): Lắp bộ lọc nhỏ ngay trước cổng hút chân không để ngăn bụi từ sản phẩm bị hút ngược vào làm hỏng van.

• Bảo dưỡng định kỳ: Kiểm tra và vệ sinh lưới lọc, thay thế gioăng cao su khi phát hiện dấu hiệu chai cứng hoặc sụt giảm mức chân không.

FAQ - Câu Hỏi Thường Gặp Về vacuum generating valve

1. Vacuum generating valve là gì?

Là thiết bị công nghiệp được sử dụng để tạo ra, duy trì hoặc điều khiển trạng thái áp suất thấp hơn áp suất khí quyển nhằm phục vụ các mục đích gắp hút, đóng gói hoặc kiểm soát áp suất.

2. Vacuum generating valve dạng Venturi hoạt động như thế nào?

Van sử dụng dòng khí nén chuyển động với tốc độ cao qua một vòi phun thu hẹp. Sự tăng tốc của dòng khí làm giảm áp suất cục bộ, tạo ra lực hút áp suất âm tại cổng chân không.

3. Van tạo chân không có thay thế hoàn toàn được bơm chân không không?

Không. Van tạo chân không phù hợp cho các ứng dụng điểm, nhỏ gọn, thời gian gắp nhanh. Đối với hệ thống cần thể tích hút lớn và hoạt động liên tục quy mô rộng, bơm chân không vẫn là lựa chọn bắt buộc.

4. Tại sao tay gạt/núm hút chân không không nhả sản phẩm sau khi ngắt van?

Do áp suất âm vẫn bị giữ lại trong đoạn ống từ van đến núm hút. Trường hợp này cần sử dụng dòng van tạo chân không có tích hợp van xả áp (Ejector with Blow-off release valve) để thổi một lượng khí nhẹ nhả sản phẩm tức thì.

Định Hướng Lựa Chọn Van Tạo Chân Không Cho Hệ Thống

Sử dụng van tạo chân không đúng chủng loại và chuẩn thông số kỹ thuật là chìa khóa để vận hành dây chuyền tự động hóa an toàn, chính xác và tiết kiệm năng lượng. Việc hiểu rõ sự khác biệt giữa van cơ, van điện từ và ejector Venturi sẽ giúp doanh nghiệp tối ưu chi phí đầu tư đáng kể.
