Nở Đạn Inox – Giải Pháp Liên Kết Chắc Chắn, Bền Vững Cho Mọi Công Trình

Khi cần cố định ty ren, thanh ren, giá đỡ, hệ thống treo, thiết bị cơ điện hoặc đường ống công trình vào nền bê tông, việc lựa chọn loại tắc kê nở phù hợp quyết định hoàn toàn đến độ chắc chắn và tuổi thọ của liên kết. Trong các môi trường có độ ẩm cao, ngoài trời, gần biển hoặc có nguy cơ ăn mòn hóa học, các loại nở thép mạ kẽm thông thường nhanh chóng xuống cấp, gây mất an toàn cấu trúc.

Đứng trước yêu cầu khắt khe đó, nở đạn inox ra đời như một giải pháp neo giữ chuyên dụng, mang lại khả năng chống ăn mòn vượt trội, độ bền cơ học cao và tính thẩm mỹ tối ưu cho mọi hạng mục xây dựng.

Nở Đạn Inox Là Gì?

Nở đạn inox là loại tắc kê kim loại dạng nở, được chế tạo từ thép không gỉ (Inox) và sử dụng để tạo điểm neo cố định chắc chắn trong nền bê tông hoặc vật liệu nền đặc chắc phù hợp. Khi được lắp đặt đúng kỹ thuật, cơ cấu nở bên trong sẽ giãn ra, tạo lực ma sát bám chặt vào thành lỗ khoan, giúp giữ cố định ty ren hoặc các chi tiết liên kết một cách vững chãi.

Sản phẩm có hình dạng giống như một viên đạn nhỏ với ren trong tiện lợi, cho phép tháo lắp ty ren linh hoạt mà không làm ảnh hưởng đến phần neo bên trong bê tông. Việc sử dụng vật liệu thép không gỉ giúp loại tắc kê này kháng lại các tác nhân oxy hóa từ môi trường khắc nghiệt.

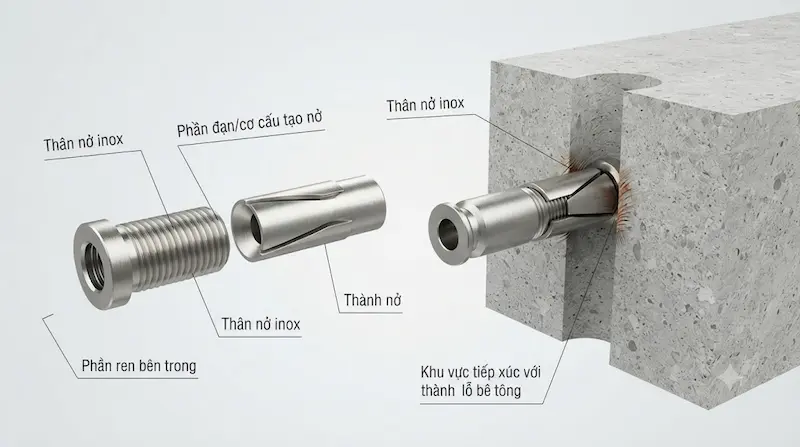

Cấu Tạo Và Nguyên Lý Hoạt Động Của Nở Đạn

Cấu Tạo Chi Tiết

Một sản phẩm nở đạn tiêu chuẩn được cấu thành từ các bộ phận chính:

• Thân nở: Hình trụ tròn, chịu lực chính của toàn bộ liên kết.

• Phần ren bên trong: Dùng để siết chặt ty ren hoặc bu lông.

• Bộ phận tạo nở (Côn thép bên trong): Di chuyển xuống dưới khi đóng kích hoạt.

• Phần bám: Các đường khừa hoặc rãnh xẻ giúp tăng ma sát bám vào thành bê tông.

Nguyên Lý Vận Hành

Quy trình liên kết diễn ra theo thứ tự: Khoan lỗ trên bề mặt bê tông → Vệ sinh sạch sẽ → Đưa nở đạn vào lỗ → Dùng dụng cụ đóng chuyên dụng nện vào côn bên trong khiến thân nở giãn bung ra → Tạo lực bám chặt vào thành lỗ → Vặn ty ren hoặc chi tiết liên kết vào phần ren bên trong. Cơ chế này tận dụng tối đa lực nén của bê tông để giữ chặt vật thể.

Các Loại Nở Đạn Phổ Biến

Tùy thuộc vào yêu cầu môi trường và quy mô tải trọng, sản phẩm được phân loại theo vật liệu và kích thước:

Phân Loại Theo Vật Liệu

• Nở đạn 304: Khả năng chống ăn mòn tốt, phù hợp với đa số môi trường xây dựng dân dụng, nhà xưởng và hệ thống cơ điện (MEP) thông thường.

• Nở đạn 316: Khả năng chống ăn mòn cực cao trong các môi trường khắc nghiệt, vùng ven biển, hóa chất hoặc độ ẩm mặn liên tục.

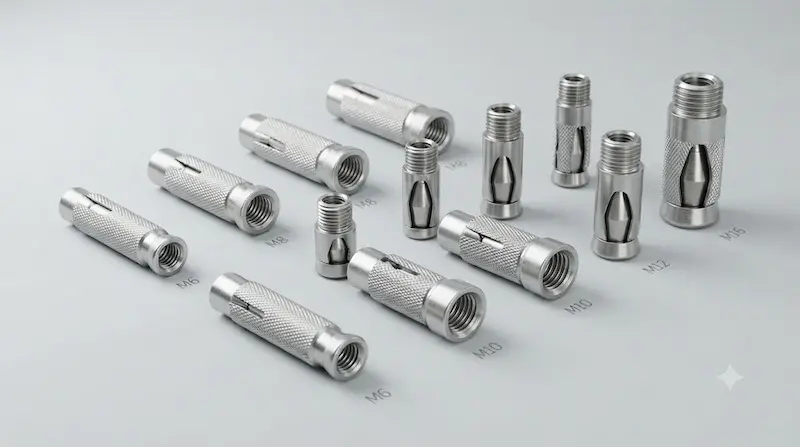

Phân Loại Theo Kích Thước

Các mã kích thước thông dụng gồm có M6, M8, M10, M12, M16... Mỗi loại tương ứng với đường kính ren trong và yêu cầu kích thước lỗ khoan riêng biệt theo catalogue của nhà sản xuất.

Nở Đạn  304 Và Inox 316 Khác Nhau Như Thế Nào?

Lưu ý chuyên gia: Không phải lúc nào inox 316 cũng là bắt buộc. Nếu công trình không nằm ở vùng ven biển hoặc tiếp xúc hóa chất mạnh, inox 304 là lựa chọn tối ưu, cân bằng hoàn hảo giữa độ bền và chi phí.

Kích Thước Nở Đạn Phổ Biến

Khi tra cứu vật tư, các kỹ sư cần lưu ý các thông số kỹ thuật đi kèm thay vì chỉ nhớ tên gọi:

• Các cỡ ren: M6, M8, M10, M12, M16.

• Các thông số kỹ thuật bắt buộc kiểm tra: Đường kính ren, chiều dài tổng thể của nở, đường kính mũi khoan lỗ, chiều sâu tối thiểu của lỗ khoan, độ dày lớp bê tông nền và loại ty ren tương thích.

Việc chọn sai kích thước mũi khoan sẽ khiến nở đạn không thể bám chắc vào nền bê tông, dẫn đến nguy cơ tuột neo dưới tải trọng cao.

Nở Đạn  Chịu Tải Bao Nhiêu?

Khả năng chịu tải của nở đạn không phải là một con số cố định mà phụ thuộc vào nhiều yếu tố kỹ thuật quan trọng:

• Kích thước và chiều sâu neo của nở.

• Mác bê tông và cường độ chịu nén của vật liệu nền.

• Khoảng cách giữa các điểm neo và khoảng cách từ điểm neo đến mép bê tông.

• Hướng tác dụng của lực (tải kéo, tải cắt hoặc tải trọng kết hợp).

• Chất lượng thi công lỗ khoan và thao tác đóng kích hoạt.

Để đảm bảo an toàn tuyệt đối cho hệ thống treo, kỹ sư nên tham khảo bảng tra tải trọng an toàn (Safe Working Load) từ catalogue chính hãng của nhà sản xuất thay vì ước lượng cảm tính.

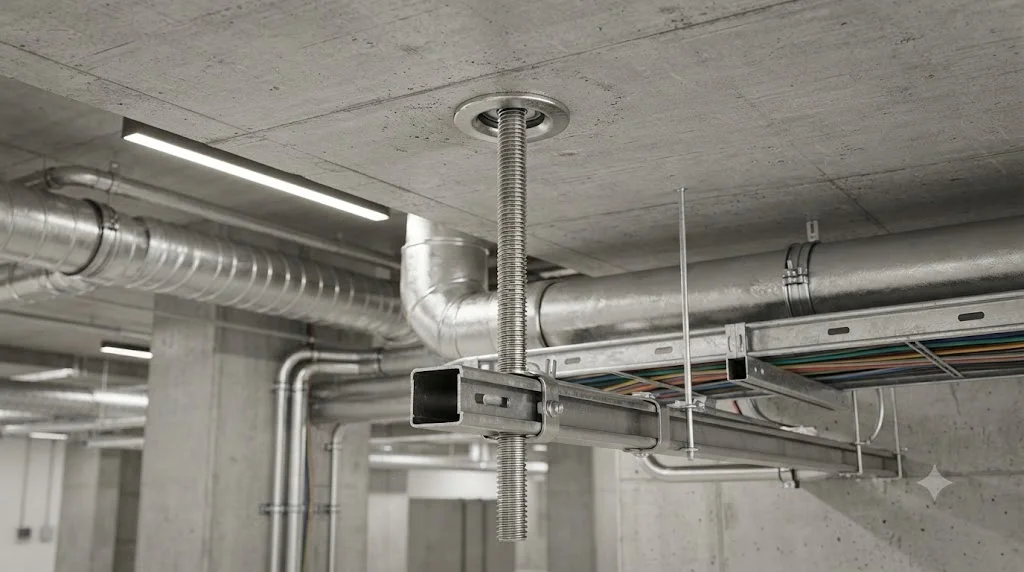

Nở Đạn Được Sử Dụng Ở Đâu?

Nhờ tính năng kháng rỉ sét và liên kết chắc chắn, sản phẩm hiện diện trong nhiều lĩnh vực:

• Hệ thống treo đường ống nước, ống PCCC trong các tòa nhà thương mại.

• Lắp đặt hệ thống điều hòa không khí (HVAC) và các tuyến cáp điện cơ điện (MEP).

• Giá đỡ thiết bị công nghiệp nặng trong nhà xưởng.

• Các công trình ngoài trời, khu vực ven biển hoặc trạm xử lý nước có độ ẩm cao.

• Lắp đặt khung thép nhẹ, giàn giáo treo và các kết cấu phụ trợ khác.

Những Sai Lầm Thường Gặp Khi Sử Dụng Nở Đạn

1. Khoan sai đường kính lỗ: Dùng mũi khoan quá lớn khiến nở không thể giãn nở đủ lực bám vào bê tông.

2. Khoan lỗ không đủ chiều sâu: Làm phần đầu nở bị cấn, không đạt được chiều sâu neo thiết kế.

3. Không vệ sinh sạch lỗ khoan: Bụi bê tông đọng lại làm giảm ma sát giữa thân nở và thành lỗ.

4. Chọn vật liệu không đúng môi trường: Dùng inox 304 ở khu vực ngập mặn hoặc hóa chất mạnh dẫn đến ăn mòn nhanh chóng.

5. Bỏ qua khoảng cách mép bê tông: Gây nứt vỡ khối bê tông nền khi siết tải trọng lớn.

Cách Lắp Đặt Nở Đạn Chuẩn Kỹ Thuật

Quy trình thi công gồm 7 bước chuyên nghiệp:

• Bước 1: Xác định và đánh dấu chính xác vị trí cần khoan trên nền bê tông đặc chắc.

• Bước 2: Chọn kích thước nở đạn phù hợp với tải trọng và thiết kế của dự án.

• Bước 3: Dùng máy khoan bê tông tạo lỗ với đường kính và chiều sâu đúng chuẩn theo catalogue sản phẩm.

• Bước 4: Vệ sinh sạch sẽ bụi bẩn bên trong lỗ khoan bằng chổi cọ chuyên dụng và khí nén.

• Bước 5: Đưa nở đạn vào lỗ khoan, hướng phần ren ra phía ngoài.

• Bước 6: Sử dụng thanh đóng chuyên dụng nện mạnh vào chốt bên trong để kích hoạt cơ cấu nở bung ra bám chặt vào thành bê tông.

• Bước 7: Vặn ty ren hoặc bu lông vào, kiểm tra độ chắc chắn trước khi đưa toàn bộ hệ thống vào vận hành.

Checklist Nhanh Trước Khi Đặt Hàng

•  Kiểm tra vật liệu nền và mác bê tông

•  Xác định chính xác kích thước ren (M6, M8, M10, M12, M16...)

•   Tính toán chiều sâu neo và đường kính lỗ khoan

•  Xác định hướng và mức độ chịu tải (kéo/cắt)

•  Đo lường khoảng cách mép bê tông và khoảng cách giữa các neo

•  Đánh giá môi trường sử dụng (Trong nhà, ngoài trời, ẩm ướt hay gần biển)

•  Lựa chọn đúng chủng loại Inox 304 hoặc Inox 316

•  Tuân thủ chặt chẽ hướng dẫn lắp đặt từ nhà sản xuất

Câu Hỏi Thường Gặp Về Nở Đạn

Nở đạn inox là gì?

Đây là dòng tắc kê kim loại bằng thép không gỉ chuyên dụng dùng để tạo điểm neo ren trong nền bê tông, giúp cố định ty ren và giá đỡ chắc chắn.

Nên chọn nở đạn 304 hay 316?

Chọn inox 304 cho môi trường dân dụng, công nghiệp thông thường; chọn inox 316 khi công trình yêu cầu chống ăn mòn cao ở vùng ven biển hoặc môi trường hóa chất.

Nở đạn có sử dụng ngoài trời được không?

Hoàn toàn được nhờ đặc tính chống gỉ sét tốt của thép không gỉ, tuy nhiên cần chọn đúng mác thép phù hợp với mức độ ăn mòn thực tế của môi trường.

Nở đạn inox M10 cần khoan lỗ bao nhiêu?

Kích thước lỗ khoan phụ thuộc vào thông số kỹ thuật của từng nhà sản xuất cụ thể, tuyệt đối không tự ý suy đoán dựa riêng vào kích thước ren M10.

Kết Luận: Lựa Chọn Nở Đạn Chuẩn Xác Cho Độ Bền Vững Trọn Vẹn

Việc đầu tư hệ thống nở đạn chất lượng cao là yếu tố quyết định sự an toàn, vững chãi và thẩm mỹ cho toàn bộ kết cấu treo trong công trình của bạn. Hãy luôn tuân thủ các thông số kỹ thuật về đường kính lỗ khoan, chiều sâu neo và lựa chọn đúng mác vật liệu để tối ưu hóa hiệu quả sử dụng theo thời gian.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về nở đạn inox
