Van Điều Tiết Nước Thải: Vai Trò, Phân Loại Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong các hệ thống xử lý nước thải đô thị, trạm bơm công nghiệp hay các nhà máy sản xuất, việc kiểm soát dòng chảy là một bài toán vô cùng phức tạp. Khác với nước sạch thông thường, nước thải thường chứa hàm lượng lớn cặn bẩn, bùn đặc, chất rắn lơ lửng, rác hoặc các hóa chất ăn mòn mạnh. Nếu lựa chọn sai thiết bị, hệ thống có thể gặp phải các sự cố nghiêm trọng như kẹt đĩa van, rò rỉ lưu chất, ăn mòn thân van hoặc gây khó khăn lớn cho công tác bảo trì định kỳ.

Đó là lý do tại sao việc trang bị van điều tiết nước thải chuyên dụng đóng vai trò then chốt, giúp đảm bảo hệ thống vận hành thông suốt, an toàn và bền bỉ theo thời gian.

Van Điều Tiết Nước Thải Là Gì?

Van điều tiết nước thải là thiết bị cơ khí được lắp đặt trên đường ống nhằm kiểm soát, điều chỉnh lưu lượng hoặc cô lập dòng nước thải. Tùy theo thiết kế cấu tạo, van có thể vận hành hiệu quả trong các môi trường chứa nhiều cặn, bùn, chất rắn lơ lửng hoặc các dung dịch mang tính ăn mòn cao.

Về vị trí, thiết bị này thường được bố trí tại các đầu ra của bể chứa, tuyến ống trung chuyển trước các trạm bơm, hoặc các nhánh phân phối lưu chất trong nhà máy xử lý. Khác với các dòng van đóng/mở thông thường, van điều tiết nước thải đòi hỏi khả năng làm việc linh hoạt ở nhiều góc mở khác nhau mà vẫn chịu được sự mài mòn cơ học từ các thành phần rắn có trong dòng chảy.

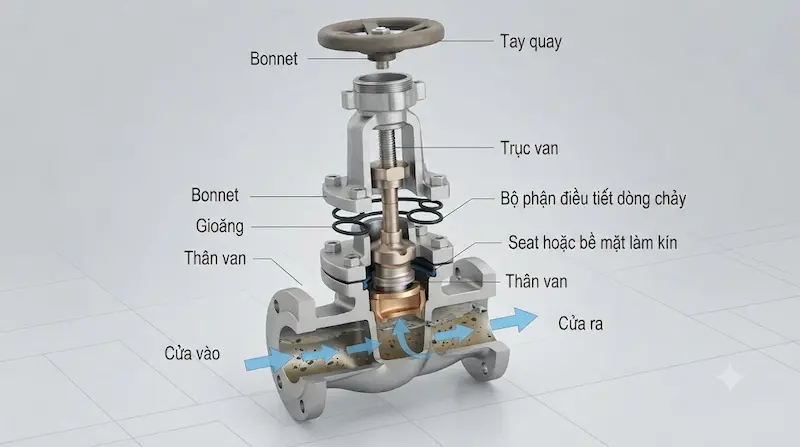

Nguyên Lý Hoạt Động Của Van Điều Tiết Nước Thải

Quy trình vận hành cơ bản diễn ra như sau: Nước thải đi vào van từ cửa hút → đi qua bộ phận điều tiết (cánh van, đĩa van hoặc lưỡi dao) → tiết diện dòng chảy thay đổi làm lưu lượng và áp suất được căn chỉnh → nước thải thoát ra ngoài cửa xả.

Khi van mở lớn, tiết diện lưu thông rộng, lưu lượng dòng thải tăng; khi van mở nhỏ, dòng chảy bị thu hẹp; và khi van đóng hoàn toàn, dòng chảy được cô lập. Tuy nhiên, kỹ sư vận hành cần lưu ý rằng không phải mọi dòng van đều được thiết kế để tiết lưu liên tục. Việc dùng sai mục đích trong môi trường nước thải có thể đẩy nhanh tốc độ mài mòn các chi tiết bên trong.

Vì Sao Van Dùng Cho Nước Thải Cần Được Lựa Chọn Đặc Biệt?

Việc chọn van cho hệ thống nước thải phức tạp hơn rất nhiều so với nước sạch thông thường bởi các yếu tố tác động trực tiếp:

• Cặn bẩn và chất rắn: Dễ mắc kẹt tại các khe hở của van thông thường, gây hở gioăng hoặc kẹt cứng cơ cấu.

• Bùn đặc và rác: Tạo ra lực cản lớn, làm giảm hiệu suất dòng chảy.

• Hóa chất và tính ăn mòn: Phá hủy vật liệu kim loại kém chất lượng chỉ trong thời gian ngắn.

• Nhiệt độ và áp suất thay đổi: Ảnh hưởng đến độ bền của gioăng làm kín (seat).

Chính vì những lý do này, việc chọn mua van điều tiết nước thải không bao giờ được phép chỉ dựa vào mỗi kích thước danh nghĩa (DN) của đường ống.

Các Loại Van Điều Tiết Nước Thải Phổ Biến

Tùy thuộc vào đặc tính của nguồn nước thải, các kỹ sư thường cân nhắc các dòng van sau:

Van Bướm (Butterfly Valve)

Có kết cấu gọn nhẹ, trọng lượng tương đối nhỏ, rất phù hợp cho các hệ thống đường ống có đường kính lớn. Van bướm có thể tham gia điều tiết dòng chảy trong một số ứng dụng nước thải đã qua xử lý sơ bộ.

Van Cổng (Gate Valve)

Chủ yếu được sử dụng với mục đích đóng/mở hoàn toàn để cô lập đường ống. Van cổng phù hợp với nhiều hệ thống thoát nước lớn, tuy nhiên không nên mặc định dùng van cổng để điều tiết lưu lượng liên tục ở các góc mở trung gian.

Van Dao (Knife Gate Valve)

Đây là "vũ khí" chuyên dụng cho nước thải chứa nhiều bùn, cặn và chất rắn. Thiết kế lưỡi dao sắc bén giúp cắt đứt rác hoặc bùn đặc khi đóng van, hạn chế tối đa tình trạng kẹt rác, rất phổ biến trong các nhà máy xử lý nước thải và bùn công nghiệp.

Van Cầu (Globe Valve)

Sở hữu khả năng điều tiết lưu lượng cực kỳ chính xác. Tuy nhiên, khi áp dụng vào nước thải, cần đánh giá kỹ tổn thất áp suất và nguy cơ cặn bẩn bám dính bên trong thân van.

Van Điều Khiển Tự Động (Control Valve)

Tích hợp bộ truyền động điện hoặc khí nén, cho phép tự động hóa quá trình điều tiết lưu lượng nước thải dựa trên tín hiệu thời gian thực từ hệ thống trung tâm.

Nên Chọn Van Bướm, Van Cổng Hay Van Dao Cho Nước Thải?

Kết luận chuyên gia: Không có một loại van duy nhất hoàn hảo cho mọi hệ thống nước thải. Việc lựa chọn phải dựa vào hàm lượng chất rắn, tính chất hóa học, lưu lượng và áp suất thực tế.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van Điều Tiết Nước Thải

• Kích thước danh nghĩa (DN): Các cỡ phổ biến từ DN50, DN100, DN200 đến các đường kính lớn hơn.

• Cấp áp suất (PN/Class): Phổ biến ở mức PN10 hoặc PN16 tùy theo áp lực của tuyến ống.

• Lưu lượng dòng chảy: Xác định rõ các mốc $Q_{min}$, $Q_{normal}$ và $Q_{max}$.

• Thành phần nước thải: Tỷ lệ cặn, hàm lượng bùn rác, sự có mặt của hóa chất ăn mòn.

• Vật liệu cấu tạo: Thân van bằng gang cầu, inox 304/316 hoặc nhựa kỹ thuật.

• Gioăng làm kín (Seat): Phải chịu được hóa chất và nhiệt độ của môi chất nước thải.

• Kiểu kết nối: Kết nối mặt bích (Flanged), kiểu kẹp Wafer hoặc Lug.

Van Điều Tiết Nước Thải Bằng Gang, Inox Hay Vật Liệu Khác?

• Gang (Cast Iron / Ductile Iron): Chi phí hợp lý, độ bền cơ học cao, rất phổ biến cho các hệ thống nước thải sinh hoạt và nước thải công nghiệp thông thường.

• Inox (Stainless Steel 304/316): Khả năng chống ăn mòn tuyệt vời, chống chịu tốt trước hóa chất và môi trường axit nhẹ trong nước thải nhà máy, tuy nhiên chi phí đầu tư cao hơn.

• Nhựa (PVC, UPVC, PP): Thích hợp cho các hệ thống xử lý hóa chất đặc thù có tính ăn mòn kim loại cực mạnh, nhưng cần lưu ý giới hạn về nhiệt độ và áp suất.

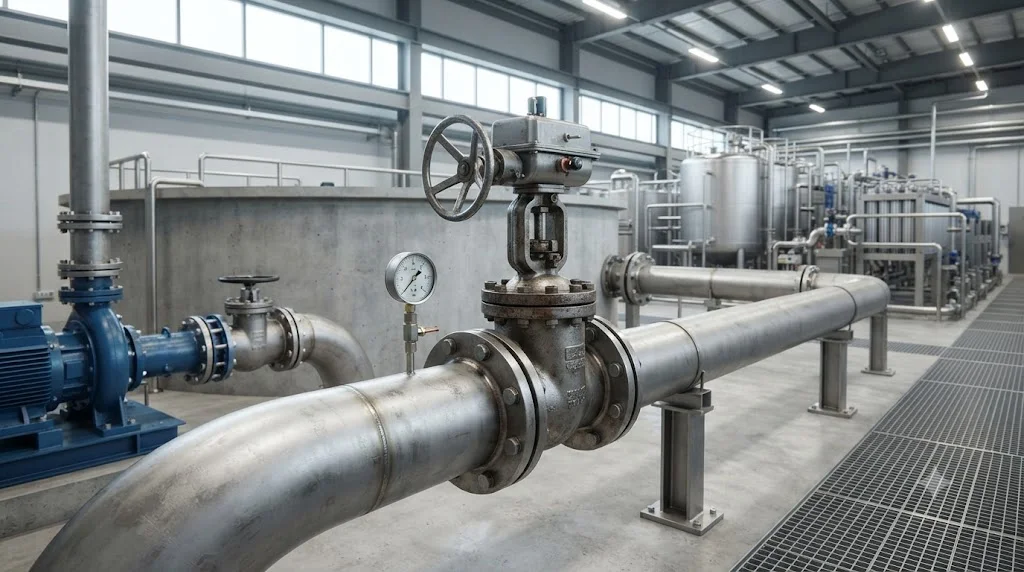

Van Điều Tiết Nước Được Sử Dụng Ở Đâu?

Thiết bị này hiện diện xuyên suốt trong hạ tầng môi trường:

• Nhà máy xử lý nước thải đô thị và khu công nghiệp.

• Các trạm bơm tăng áp và trạm nâng nước thải trên tuyến ống thoát nước chính.

• Hệ thống cô lập và xử lý bùn thải (Sludge treatment).

• Đường ống xả thải của nhà máy dệt nhuộm, hóa chất, thực phẩm.

• Sơ đồ bố trí điển hình: Bể thu gom nước thải 🠲 Trạm bơm 🠲 Van điều tiết nước 🠲 Bể xử lý sinh học/hóa học tiếp theo.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Điều Tiết Nước

Chỉ chọn van dựa trên đường kính DN mà bỏ qua thành phần chất rắn và cặn bẩn trong nước thải.

Sử dụng van bướm hoặc van cổng thông thường cho đường ống bùn đặc, dẫn đến tình trạng kẹt rác, hỏng đĩa van sau thời gian ngắn.

Chọn sai vật liệu thân van và gioăng, khiến hóa chất trong nước thải ăn mòn thủng thân van chỉ sau vài tháng vận hành.

Lắp đặt sai hướng dòng chảy đối với các dòng van có quy định chiều ưu tiên.

Bỏ qua công tác bảo trì, xả cặn định kỳ, tạo điều kiện cho bùn đóng cục làm kẹt cơ cấu chuyển động.

Cách Chọn Van Điều Tiết Nước Phù Hợp

Quy trình lựa chọn chuẩn kỹ thuật gồm 9 bước:

• Bước 1: Xác định nguồn gốc nước thải (sinh hoạt, công nghiệp, dệt nhuộm, hóa chất...).

• Bước 2: Kiểm tra kỹ thành phần cặn bẩn, bùn đặc hoặc rác có trong dòng chảy.

• Bước 3: Tính toán lưu lượng min, normal và max của hệ thống.

• Bước 4: Xác định áp suất đầu vào và mức chênh áp cần kiểm soát.

• Bước 5: Lựa chọn kích thước DN chuẩn xác theo thiết kế thủy lực.

• Bước 6: Chọn loại van phù hợp nhất (ưu tiên van dao cho bùn cặn, van bướm cho nước đã qua lọc thô).

• Bước 7: Chọn vật liệu thân và gioăng tương thích (gang, inox, PTFE...).

• Bước 8: Chọn kiểu kết nối (mặt bích, wafer, lug...).

• Bước 9: Xác định phương thức vận hành (tay quay cơ học, tay gạt hay tích hợp motor điện/khí nén tự động).

Checklist Nhanh Trước Khi Đặt Hàng

•  Loại nước thải và thành phần hóa chất

•  Hàm lượng cặn, bùn và rác rắn lơ lửng

•  Lưu lượng dòng chảy (Min / Normal / Max)

•  Áp suất làm việc (PN/Class) và kích thước DN

• Nhiệt độ vận hành thực tế

•  Vật liệu thân van (Gang / Inox / Nhựa)

• Chất liệu gioăng làm kín (Seat)

•  Kiểu kết nối đường ống

•  Phương thức điều khiển (Cơ học hay tự động hóa)

•  Tần suất đóng mở trong ngày

Câu Hỏi Thường Gặp Về Van Điều Tiết Nước

Van điều tiết nước thải là gì?

Đây là thiết bị chuyên dụng dùng để kiểm soát, điều chỉnh hoặc cô lập dòng chảy của nước thải chứa cặn, bùn và chất rắn trong các hệ thống xử lý.

Loại van nào phù hợp với nước thải có nhiều cặn?

 Van dao (Knife Gate Valve) hoặc van bướm thiết kế chuyên dụng là những lựa chọn hàng đầu nhờ khả năng cắt rác và chống kẹt cơ học tốt.

Van dao có dùng cho nước thải được không?

Có. Đây là dòng van cực kỳ phổ biến trong các hệ thống nước thải nặng, bùn đặc và dòng chảy có chứa sợi hoặc rác thải thô.

Nên chọn van nước thải bằng gang hay inox?

Chọn gang cho các hệ thống nước thải thông thường để tiết kiệm chi phí; chọn inox khi dòng thải có chứa hóa chất, axit hoặc yêu cầu chống ăn mòn cao cấp.

Kết Luận: Lựa Chọn Đúng Để Hệ Thống Vận Hành Bền Bỉ

Việc đầu tư hệ thống van điều tiết nước đúng chủng loại, vật liệu và kích thước là chìa khóa quyết định sự ổn định của toàn bộ trạm xử lý. Hãy luôn ghi nhớ rằng nước thải có tính chất phá hủy cơ học và hóa học rất lớn, do đó việc đánh giá kỹ lưỡng thành phần cặn bẩn, áp suất và lưu lượng trước khi mua hàng sẽ giúp doanh nghiệp tránh được những tổn thất chi phí sửa chữa khổng lồ.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về van điều tiết nước thải
