Pvc flange 3 4: Giải Pháp Kết Nối Thông Minh Cho Hệ Thống Ống Nước

Trong quá trình thi công và lắp đặt hệ thống đường ống nhựa PVC, việc lựa chọn phụ kiện kết nối đóng vai trò quyết định đến độ bền và tính ổn định của toàn bộ công trình. Một trong những sai lầm phổ biến nhất mà các thợ lắp đặt và chủ nhà thường gặp phải là lựa chọn sai loại flange 3 4.

Việc không nắm rõ kích thước 3/4 inch tương ứng với bao nhiêu mm, hoặc chọn sai tiêu chuẩn mặt bích có thể dẫn đến những hệ lụy phiền toái như rò rỉ nước tại điểm nối, lỗ bulong không khớp hoặc thậm chí là nứt vỡ phụ kiện do cố tình cưỡng ép. Hiểu rõ về flange 3 4 không chỉ giúp bạn thi công nhanh chóng mà còn tối ưu hóa chi phí vận hành lâu dài. Bài viết này sẽ phân tích chi tiết mọi khía cạnh kỹ thuật của mặt bích PVC 3/4 inch dưới góc nhìn của chuyên gia ngành nước.

Kiến thức nền: Pvc flange 3 4 là gì?

1. Định nghĩa và chức năng

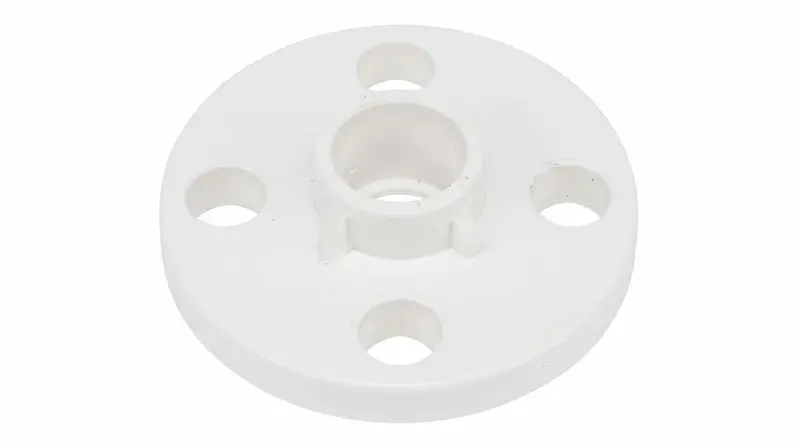

PVC flange 4 (Mặt bích PVC 3/4 inch) là loại phụ kiện nhựa chuyên dụng dùng để kết nối các đoạn ống có đường kính danh nghĩa 3/4 inch (tương đương với đường kính ngoài khoảng 21mm hoặc 27mm tùy hệ tiêu chuẩn). Khác với các loại khớp nối dán keo thông thường, mặt bích cung cấp một phương thức liên kết bằng cơ học thông qua bulong.

Chức năng chính của flange 3 4 bao gồm:

• Kết nối linh hoạt: Liên kết ống nhựa PVC với các thiết bị khác như van công nghiệp, máy bơm hoặc đồng hồ đo lưu lượng.

• Điểm tháo lắp: Tạo ra các khớp nối có thể tháo rời dễ dàng, hỗ trợ đắc lực cho công tác bảo trì, sửa chữa hoặc vệ sinh đường ống mà không cần cắt ống.

2. Nguyên lý hoạt động

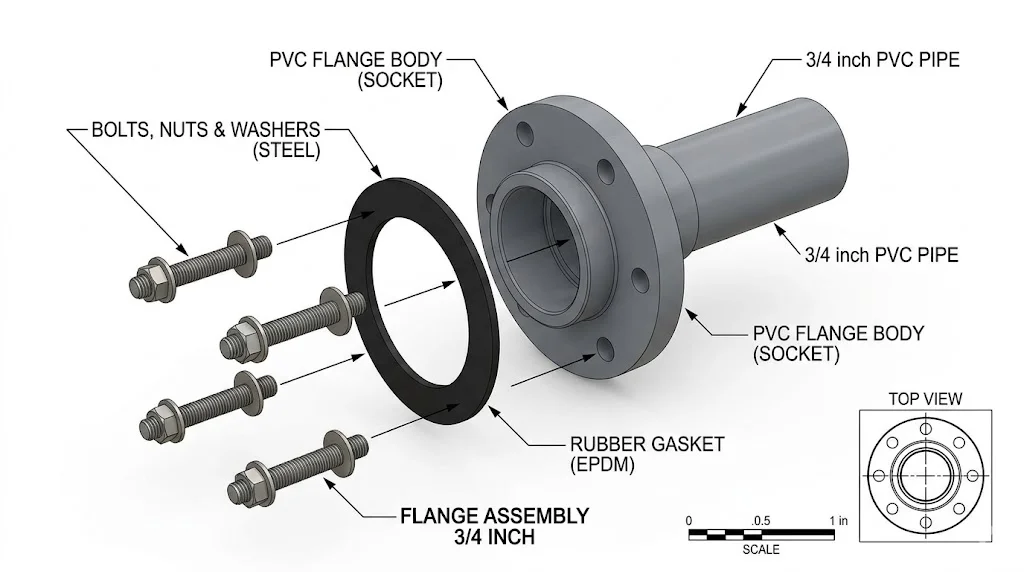

Cơ chế hoạt động của flange 3 4 dựa trên việc tạo ra một mặt phẳng tiếp xúc kín khít. Khi lắp đặt, hai mặt bích được đặt áp sát vào nhau, kẹp giữa là một tấm gioăng làm kín (gasket). Khi các bulong được siết chặt, lực ép sẽ nén gioăng cao su lại, lấp đầy các khe hở và ngăn chặn lưu chất rò rỉ ra ngoài.

Đặc điểm ưu việt của loại phụ kiện này là không cần đến các mối hàn nhiệt phức tạp hay các loại ren dễ bị trờn. Tính đàn hồi tự nhiên của nhựa PVC kết hợp với độ dẻo của gioăng cao su tạo nên một mối nối chịu được rung động nhẹ và áp suất ổn định trong các hệ thống nước dân dụng.

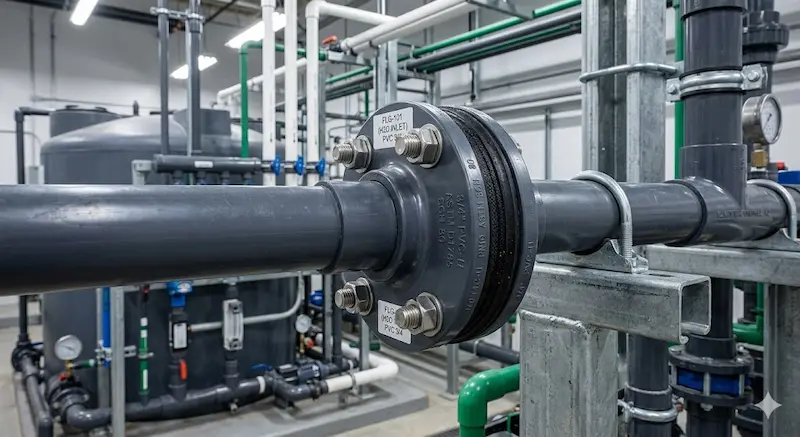

Phân tích chuyên sâu về PVC flange 3/4

1. Phân loại Pvc 3 4 trên thị trường

Để đáp ứng các điều kiện lắp đặt khác nhau, flange 3 4 được chia thành nhiều loại dựa trên kiểu kết nối và đặc tính vật liệu:

Theo kiểu kết nối:

• Slip-on Flange: Loại trượt vào ống và cố định bằng keo dán PVC. Đây là loại phổ biến nhất vì tính tiện dụng.

• Threaded Flange (Bích ren): Có tiện ren trong 3/4 inch, dùng để vặn trực tiếp vào các đầu ống hoặc phụ kiện có ren ngoài.

• Socket Flange: Có phần gờ bên trong để chặn đầu ống, giúp định vị ống chính xác hơn khi dán keo.

Theo áp lực làm việc:

• PN10: Chịu được áp suất tối đa 10 bar, thường dùng cho hệ thống thoát nước hoặc tưới tiêu.

• PN16: Chịu được áp suất 16 bar, dùng cho hệ thống cấp nước chính hoặc các khu vực có áp lực bơm mạnh.

Theo vật liệu:

• PVC-U (Unplasticized PVC): Nhựa PVC cứng, không hóa dẻo, bền với hóa chất nhẹ và nước lạnh.

• CPVC (Chlorinated PVC): Có khả năng chịu nhiệt độ và áp suất cao hơn, thường dùng cho các ứng dụng công nghiệp đặc thù.

2. Thông số kỹ thuật quan trọng

Việc nhầm lẫn thông số kỹ thuật là nguyên nhân hàng đầu khiến hệ thống không thể lắp ráp hoàn thiện. Đối với flange 3 4, bạn cần đặc biệt lưu ý:

• Kích thước danh nghĩa: 3/4 inch. Tuy nhiên, hãy kiểm tra đường kính lỗ trong (ID) để đảm bảo khớp với ống PVC bạn đang dùng (hệ inch hay hệ mét).

• Số lỗ bulong: Thông thường là 4 lỗ.

• Tiêu chuẩn mặt bích: JIS (Nhật), ANSI (Mỹ) hoặc DIN (Đức). Các tiêu chuẩn này quy định khoảng cách giữa các tâm lỗ bulong khác nhau. Nếu bạn có một chiếc van chuẩn JIS nhưng lại mua mặt bích chuẩn ANSI, bạn sẽ không thể xỏ bulong qua được.

• Vật liệu gioăng: Nên dùng EPDM cho nước sạch hoặc NBR cho các ứng dụng có liên quan đến dầu mỡ nhẹ.

3. So sánh PVC flange với các loại mặt bích kim loại

Tại sao trong nhiều trường hợp, các kỹ sư lại ưu tiên flange 3 4 thay vì các loại bích kim loại?

Phân tích chuyên sâu: Đối với các hệ thống dẫn nước dân dụng, nước thải hoặc tưới tiêu, áp suất và nhiệt độ thường không quá cao. Việc sử dụng mặt bích PVC không chỉ giúp cắt giảm 50-70% chi phí vật tư mà còn loại bỏ hoàn toàn nguy cơ gỉ sét làm ô nhiễm nguồn nước, điều mà mặt bích thép thường gặp phải.

Ứng dụng thực tế và những sai lầm thường gặp

1. Khi nào nên sử dụng Pvc flange 3 4?

Kích cỡ 3/4 inch là kích cỡ "vàng" trong nhiều ứng dụng nhờ sự nhỏ gọn và lưu lượng vừa đủ:

• Hệ thống nước dân dụng: Kết nối máy bơm gia đình, téc nước hoặc bộ lọc đầu nguồn.

• Hệ thống tưới tiêu nông nghiệp: Lắp đặt các đầu phân phối nước tại các trang trại nhà kính.

• Nhà máy xử lý nước: Dùng cho các đường ống lấy mẫu hoặc hệ thống châm hóa chất khử trùng (Clo) nồng độ thấp.

• Bể bơi và cảnh quan: Kết nối các thiết bị lọc và tạo thác nước.

2. Những sai lầm chết người khi thi công

• Siết bulong quá mạnh: Nhựa PVC có giới hạn chịu lực kéo. Việc dùng cờ-lê lực siết quá mức có thể làm nứt tai bích hoặc gây biến dạng mặt bích, dẫn đến rò rỉ ngay lập tức.

• Không dùng gioăng làm kín: Nhiều người cho rằng bề mặt nhựa phẳng có thể tự làm kín. Đây là quan điểm sai lầm; không có gioăng, nước chắc chắn sẽ thấm qua các kẽ hở siêu nhỏ dưới áp lực.

• Chọn sai hệ tiêu chuẩn: Mua mặt bích hệ inch lắp cho van hệ mét (hoặc ngược lại) khiến các lỗ bulong bị lệch nhau khoảng vài mm, không thể kết nối.

• Sử dụng cho nước nóng: PVC thông thường sẽ mềm đi và biến dạng khi nhiệt độ vượt quá 60°C, gây bung mối nối.

Hệ quả: Rò rỉ nước liên tục làm tăng hóa đơn tiền nước, hỏng hóc các thiết bị xung quanh và giảm tuổi thọ của toàn bộ hệ thống đường ống.

Checklist: Hướng dẫn lựa chọn và lắp đặt đúng chuẩn

1. Cách chọn PVC flange 3/4 "chuẩn thợ"

•  Kiểm tra kích thước ống: Xác định ống của bạn là Phi 21 hay Phi 27 (tùy vùng miền gọi tên cho size 3/4").

•  Xác định tiêu chuẩn thiết bị đi kèm: Van hay bơm đang dùng chuẩn gì (JIS, ANSI hay DIN)?

•  Chọn áp lực phù hợp: PN10 cho thoát nước, PN16 cho cấp nước áp lực.

•  Lựa chọn vật liệu: Ưu tiên PVC-U cho các ứng dụng thông thường để tiết kiệm chi phí.

2. Quy trình lắp đặt kỹ thuật

1. Vệ sinh: Làm sạch bề mặt ống và lòng trong của mặt bích trước khi dán keo.

2. Dán keo: Thoa đều keo chuyên dụng và ấn chặt mặt bích vào ống, giữ cố định trong 30 giây.

3. Đặt gioăng: Đặt gioăng cao su vào giữa hai mặt bích, đảm bảo gioăng nằm đúng tâm.

4. Siết bulong: Xỏ bulong qua các lỗ. Thực hiện siết theo hình chéo (đối xứng) để lực ép tản đều, tránh làm vênh bích. Lưu ý: Chỉ siết vừa đủ chặt.

3. Lưu ý quan trọng khi sử dụng

• Bảo vệ khỏi tia UV: Nếu lắp đặt ngoài trời, nên sơn phủ hoặc che chắn cho mặt bích PVC để tránh nhựa bị giòn và lão hóa dưới ánh nắng mặt trời.

• Không tái sử dụng gioăng cũ: Gioăng đã bị nén lâu ngày sẽ mất độ đàn hồi, nên thay mới mỗi khi tháo lắp bích.

FAQ: Những câu hỏi thường gặp về PVC flange 3/4

1. PVC flange 3/4 inch thực tế là phi bao nhiêu mm?

Thông thường, 3/4 inch tương đương với đường kính ống Phi 27mm (theo tiêu chuẩn Việt Nam cũ) hoặc Phi 21mm ở một số hệ tiêu chuẩn khác. Bạn nên mang theo mẫu ống hoặc đo đường kính ngoài của ống để chắc chắn.

2. Có thể dùng mặt bích PVC cho hệ thống nước nóng năng lượng mặt trời không?

Không nên. Với nước nóng, bạn phải sử dụng mặt bích nhựa CPVC hoặc mặt bích kim loại để đảm bảo an toàn, tránh tình trạng nhựa bị mềm hóa do nhiệt.

3. Tại sao mặt bích của tôi có 4 lỗ nhưng lắp vào máy bơm lại không vừa?

Đây là do lệch tiêu chuẩn (ví dụ bích chuẩn JIS lắp vào bơm chuẩn ANSI). Dù cùng số lỗ nhưng khoảng cách tâm các lỗ là khác nhau. Hãy kiểm tra ký hiệu tiêu chuẩn đúc nổi trên thân mặt bích.

4. Dùng keo gì để dán mặt bích PVC?

Sử dụng keo dán PVC chuyên dụng của các hãng uy tín (như Tiền Phong, Bình Minh,...) và đảm bảo thời gian chờ khô ít nhất 2 giờ trước khi thử áp.

Kết luận

PVC flange 4 là một chi tiết nhỏ nhưng đóng vai trò cực kỳ quan trọng trong việc tạo nên một hệ thống đường ống chuyên nghiệp, linh hoạt và an toàn. Việc nắm vững các thông số về kích thước, tiêu chuẩn và kỹ thuật lắp đặt sẽ giúp bạn tránh được những rủi ro rò rỉ không đáng có và kéo dài tuổi thọ cho công trình Pvc flange 3 4.
