Lọc Rác Inox 304: Cấu Tạo, Nguyên Lý Hoạt Động Và Hướng Dẫn Lựa Chọn

Trong các hệ thống đường ống công nghiệp và dân dụng hiện đại, sự xuất hiện của cặn bẩn, rỉ sét hay các tạp chất lơ lửng luôn tiềm ẩn nguy cơ làm mài mòn, tắc nghẽn hoặc phá hỏng các thiết bị đắt tiền như máy bơm, van điều khiển và đồng hồ đo. lọc rác inox 304 chính là giải pháp kỹ thuật cốt lõi giúp giữ lại toàn bộ rác thải dòng chảy, bảo vệ hệ thống, giảm thiểu chi phí bảo trì và kéo dài tuổi thọ thiết bị.

Nếu doanh nghiệp chủ quan không trang bị bộ lọc phù hợp cho hệ thống đường ống, những hậu quả nặng nề sẽ nhanh chóng xuất hiện:

• Tình trạng tích tụ cặn bẩn gây tắc nghẽn cục bộ hoặc diện rộng.

• Lưu lượng dòng chảy suy giảm đáng kể, ảnh hưởng đến hiệu suất vận hành.

• Hư hỏng nghiêm trọng các chi tiết cơ khí của bơm, van do ma sát với tạp chất cứng.

• Làm gia tăng đột biến chi phí sửa chữa, thay thế và vận hành hệ thống.

Bài viết chuyên sâu này sẽ giúp bạn hiểu trọn vẹn về cấu tạo, nguyên lý hoạt động, các chủng loại, thông số kỹ thuật và bí quyết lựa chọn lọc rác inox 304 chuẩn xác từ góc nhìn chuyên gia.

KIẾN THỨC NỀN

Lọc rác inox 304 là gì?

lọc rác inox 304 (hay còn gọi là y lọc inox, strainer) là thiết bị cơ khí chuyên dụng dùng để lọc sạch các tạp chất, cặn rắn có trong lưu chất nhờ vào một tấm lưới đục lỗ hoặc đan bằng thép không gỉ mác 304. Chức năng chính của thiết bị là loại bỏ rác thải thô hoặc tinh trước khi dòng chảy đi vào các thiết bị quan trọng phía sau.

Nhờ sở hữu vật liệu inox 304 cao cấp, sản phẩm có khả năng chống ăn mòn tuyệt vời trong môi trường nước sạch, hóa chất nhẹ và thực phẩm. Bạn có thể tham khảo thêm dòng Stainless Steel Y-Strainer để hiểu sâu hơn về giải pháp lọc thông dụng này.

Giải thích đơn giản quy trình làm việc:

Lưu chất

↓

Lưới lọc inox 304

↓

Giữ lại cặn bẩn

↓

Lưu chất sạch đi qua

Nguyên lý hoạt động của lọc rác inox 304

Nguyên lý hoạt động của lọc rác inox 304 vô cùng đơn giản nhưng mang lại hiệu quả cao. Khi dòng lưu chất chứa tạp chất đi vào thân lọc, dòng chảy buộc phải đi qua phần lưới lọc đan bằng inox nằm chắn ngang đường đi. Các hạt cặn bẩn, rỉ sét có kích thước lớn hơn mắt lưới sẽ bị giữ lại bên trong bầu lọc, trong khi phần lưu chất sạch tiếp tục di chuyển thông suốt về phía hạ lưu.

Tại sao bộ lọc cần được vệ sinh thường xuyên? Do lượng cặn bẩn tích tụ lâu ngày sẽ làm thu hẹp diện tích bề mặt lưới lọc, gây cản trở dòng chảy, sụt áp suất đường ống và làm giảm hiệu suất truyền dẫn của toàn hệ thống.

PHÂN TÍCH CHUYÊN SÂU

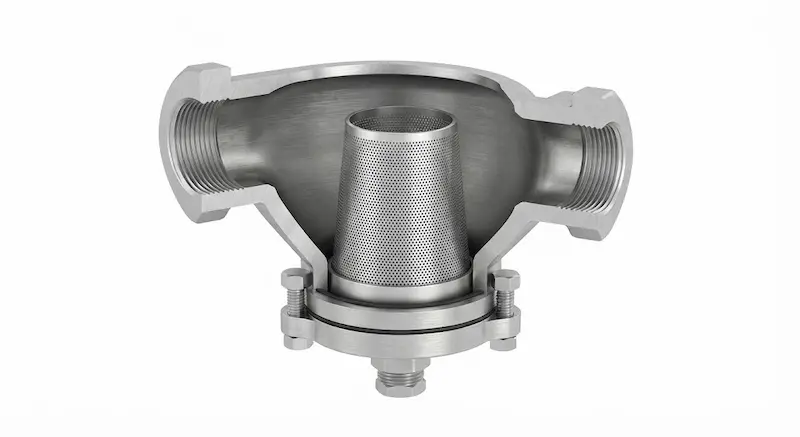

Cấu tạo của lọc rác inox 304

Để đảm bảo khả năng chịu áp lực và hoạt động bền bỉ, cấu tạo của lọc rác inox bao gồm các bộ phận chính sau:

Thân lọc

Được đúc nguyên khối từ inox 304, thiết kế dạng chữ Y hoặc dạng giỏ, chịu lực tốt và chống chịu ăn mòn hiệu quả.

Lưới lọc inox

Tấm lưới đan hoặc đục lỗ tinh xảo bằng inox 304, đóng vai trò trực tiếp sàng lọc và giữ lại tạp chất có kích thước cho phép.

Nắp lọc

Nắp đậy ở nhánh xéo của thân lọc, có thể tháo rời dễ dàng để rút lưới lọc ra vệ sinh mà không cần tháo toàn bộ van ra khỏi đường ống.

Gioăng làm kín

Làm từ PTFE hoặc graphite, nằm giữa nắp và thân van nhằm ngăn chặn triệt để hiện tượng rò rỉ lưu chất ra môi trường.

Bu lông hoặc ren kết nối

Cố định nắp lọc chắc chắn vào thân van, chịu được áp lực làm việc cao của hệ thống ống dẫn.

Đầu xả cặn (nếu có)

Được trang bị ở đáy bầu lọc, cho phép xả nhanh cặn bẩn tích tụ mà không cần mở nắp hoàn toàn.

Phân loại lọc rác inox

Thiết bị được chia thành nhiều nhóm dựa theo các tiêu chí kỹ thuật cụ thể:

• Theo thiết kế hình học: Gồm Y-Strainer (lọc chữ Y phổ biến), Basket Strainer (lọc giỏ lớn cho công suất cao) và T-Strainer (lọc chữ T).

• Theo kiểu kết nối đường ống: Kết nối ren trong, kết nối mặt bích tiêu chuẩn hoặc hàn đối đầu.

• Theo kích thước mắt lưới (Mesh): Phân loại theo độ tinh của lưới như 20 mesh, 40 mesh, 80 mesh đến 100 mesh chuyên dụng cho lọc tinh.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn lọc rác inox , các kỹ sư cần đặc biệt lưu ý các thông số cốt lõi sau:

• Vật liệu thân và lưới: Đảm bảo chuẩn inox 304 chính hãng để tránh bị oxy hóa.

• Kích thước DN: Phù hợp với đường kính danh định của hệ thống ống.

• Áp suất làm việc: Giới hạn chịu áp tối đa (thường từ PN16 đến PN25).

• Nhiệt độ: Ngưỡng nhiệt chịu đựng của gioăng và thân van (lên đến 200°C).

• Tiêu chuẩn kết nối: JIS, ANSI, DIN hoặc BS tương thích với bích/ren sẵn có.

• Kích thước mắt lưới (Mesh): Quyết định độ tinh của hạt cặn được giữ lại.

Vì sao cần chọn đúng kích thước mắt lưới? Nếu chọn lưới quá thô, cặn nhỏ vẫn lọt qua gây hại thiết bị; ngược lại, nếu chọn lưới quá mịn cho hệ thống lưu lượng lớn, van sẽ rất nhanh bị tắc nghẽn và sụt áp suất nghiêm trọng.

So sánh lọc rác inox với inox 316 và gang

Kết luận: Nên chọn lọc rác inox cho các hệ thống nước sạch, thực phẩm và hóa chất nhẹ để tối ưu hóa chi phí. Chọn inox 316 cho môi trường biển hoặc hóa chất đậm đặc. Chọn vật liệu gang cho hệ thống nước thô quy mô lớn cần tiết kiệm ngân sách ban đầu.

Vì sao nên sử dụng lọc rác inox 304?

Sự ưu việt của lọc rác inox  mang lại những giá trị thiết thực cho nhà máy:

• Khả năng chống gỉ sét tuyệt vời, không làm ô nhiễm nguồn nước sạch.

• Độ bền cơ học cao, chịu được áp lực đường ống ổn định.

• Thiết kế thông minh giúp dễ dàng tháo lắp và vệ sinh lưới lọc.

• Hoàn toàn thích hợp cho các dây chuyền thực phẩm, đồ uống và dược phẩm.

• Khả năng chịu nhiệt độ cao trong hệ thống lò hơi, nước nóng.

• Tuổi thọ hoạt động lâu dài, ít phải thay thế hay sửa chữa.

• Chi phí đầu tư hợp lý so với hiệu quả bảo vệ hệ thống mà nó mang lại.

ỨNG DỤNG THỰC TẾ

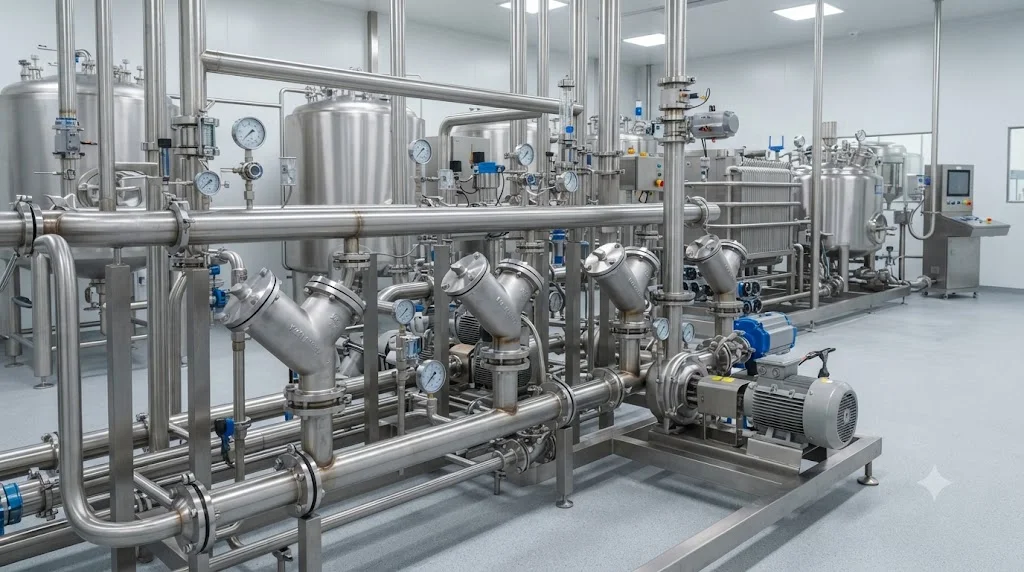

Ứng dụng của lọc rác inox 304

Thiết bị hiện diện dày đặc trong nhiều lĩnh vực công nghiệp và hạ tầng kỹ thuật:

• Nhà máy thực phẩm: Lọc cặn đường ống cấp nước sạch chế biến thực phẩm.

• Đồ uống: Hệ thống đường ống sản xuất nước ngọt, sữa và bia rượu.

• Dược phẩm: Dây chuyền dẫn nước tinh khiết RO, khí nén sạch.

• Xử lý nước: Trạm bơm cấp nước sinh hoạt và xử lý nước thải công nghiệp.

• HVAC: Hệ thống điều hòa không khí trung tâm, chiller và giải nhiệt tuần hoàn.

• Hệ thống hơi: Lọc rác bảo vệ van giảm áp và van điều khiển hơi nóng.

• Hóa chất nhẹ: Mạng lưới ống dẫn dung dịch có tính ăn mòn vừa phải.

• Công nghiệp chế biến: Các dây chuyền đòi hỏi tiêu chuẩn vệ sinh an toàn khắt khe.

Khi nào nên sử dụng lọc rác inox ?

Đội ngũ kỹ thuật nên ưu tiên lắp đặt thiết bị này tại các vị trí chiến lược trong sơ đồ công nghệ:

• Lắp đặt ngay trước máy bơm để ngăn rác làm kẹt cánh quạt bơm.

•  Lắp đặt trước các loại van điều khiển tự động, van điện từ nhạy cảm.

•  Lắp đặt bảo vệ các đồng hồ đo lưu lượng, lưu lượng kế điện tử.

•  Sử dụng trong toàn bộ các tuyến ống cấp nước sạch, nước sinh hoạt.

•  Lắp đặt trước các cụm van giảm áp trong hệ thống hơi nóng.

•  Bất kỳ quy trình công nghiệp nào yêu cầu mức độ sạch cao và chống rỉ sét.

Những sai lầm thường gặp khi lựa chọn

Thiếu kinh nghiệm chọn lựa thường dẫn đến những hệ quả đáng tiếc cho hệ thống:

• Chọn sai kích thước mắt lưới khiến van bị tắc liên tục hoặc không lọc được cặn nhỏ.

• Chọn nhầm vật liệu (dùng gang hoặc inox 201 cho môi trường hóa chất gây thủng thân).

• Lơ là công tác vệ sinh định kỳ làm nghẹt hoàn toàn dòng chảy.

• Lắp đặt ngược chiều mũi tên dòng chảy quy định trên thân lọc rác.

• Chọn sai kích thước đường kính danh định DN không khớp ống dẫn.

• Bỏ qua thông số áp suất làm việc tối đa dẫn đến nứt vỡ bầu lọc khi áp tăng vọt.

Cách lựa chọn lọc rác inox phù hợp

Để đảm bảo hiệu suất tối ưu cho dự án, hãy kiểm tra kỹ lưỡng danh mục sau:

•  Xác định rõ tính chất hóa lý của lưu chất đi qua đường ống.

•  Đo lường chính xác kích thước đường kính danh định của ống.

•  Khảo sát thông số áp suất làm việc tối đa tại vị trí lắp đặt.

•  Kiểm tra dải nhiệt độ vận hành thực tế của hệ thống.

•  Lựa chọn kích thước mắt lưới (Mesh) phù hợp với yêu cầu lọc.

•  Chọn kiểu kết nối tương thích (ren trong, mặt bích hoặc hàn).

•  Đảm bảo tiêu chuẩn kỹ thuật chung của toàn bộ hệ thống ống.

•  Lên lịch trình bảo trì, tháo rửa định kỳ rõ ràng.

H2: Lưu ý khi lắp đặt và bảo trì

Quá trình thi công và vận hành lọc rác inox cần tuân thủ nghiêm ngặt các nguyên tắc sau:

• Luôn lắp đặt đúng hướng mũi tên chỉ chiều dòng chảy khắc nổi trên thân van.

• Đặt thiết bị ở vị trí thông thoáng, thuận tiện không gian để tháo nắp vệ sinh lưới.

• Thực hiện xả cặn định kỳ thông qua van xả đáy (nếu có) để giảm tải cho lưới lọc.

• Kiểm tra tình trạng gioăng làm kín mỗi khi tháo nắp bảo dưỡng.

• Vệ sinh sạch sẽ lưới lọc bằng bàn chải mềm và nước sạch hoặc dung dịch tẩy rửa phù hợp.

• Thay thế ngay lưới lọc mới nếu phát hiện bị rách, thủng hoặc biến dạng cơ học.

FAQ

 Câu hỏi thường gặp

Lọc rác inox có dùng được cho nước uống không?

Hoàn toàn được. Inox 304 là vật liệu đạt chuẩn an toàn vệ sinh thực phẩm, không thôi nhiễm độc tố, hoàn toàn an tâm khi sử dụng cho hệ thống nước sinh hoạt và nước uống.

Inox 304 và inox 316 khác nhau như thế nào?

Inox 304 chứa khoảng 18% crom và 8% niken, phù hợp với đa số môi trường công nghiệp thông thường. Inox 316 được bổ sung thêm molypden giúp tăng cường khả năng chống ăn mòn vượt trội trong môi trường chứa muối hoặc hóa chất nặng.

Bao lâu nên vệ sinh lưới lọc?

Tùy thuộc vào độ sạch của lưu chất trong hệ thống, thông thường nên kiểm tra và vệ sinh lưới lọc định kỳ từ 3 đến 6 tháng một lần để đảm bảo lưu lượng luôn ổn định.

Nên chọn Y-Strainer hay Basket Strainer?

Y-Strainer (lọc chữ Y) thích hợp cho các đường ống kích thước nhỏ và trung bình với chi phí tối ưu. Basket Strainer (lọc giỏ) phù hợp cho các đường ống lớn, lưu lượng cao và lượng cặn nhiều do có dung tích chứa cặn lớn hơn.

Lọc rác inox 304 có chịu được hơi nóng không?

Hoàn toàn chịu được. Với cấu tạo thân đúc inox chắc chắn kết hợp gioăng chịu nhiệt, thiết bị vận hành cực kỳ hiệu quả trong các hệ thống hơi nóng bão hòa áp suất vừa.

KẾT LUẬN + CTA

Hiểu rõ cấu tạo, nguyên lý hoạt động, lựa chọn chính xác chủng loại và kích thước lọc rác inox là bước đệm vững chắc giúp bảo vệ toàn diện hệ thống đường ống, duy trì hiệu suất hoạt động ổn định và tiết kiệm tối đa chi phí vận hành dài hạn cho doanh nghiệp.
