Van 300: Khái Niệm, Tiêu Chuẩn Class 300 & Hướng Dẫn Chọn Chuẩn Kỹ Thuật

Trong ngành cơ khí viễn thông và năng lượng, việc thiết kế đường ống công nghiệp đòi hỏi sự chính xác tuyệt đối về khả năng chịu áp suất và nhiệt độ. Một sơ suất nhỏ trong việc lựa chọn thiết bị đường ống có thể gây ra hiện tượng rò rỉ, nổ đường ống hoặc đứt gãy kết nối, dẫn đến thiệt hại kinh tế vô cùng lớn. Trong số các thiết bị chịu áp lực, van 300 là tên gọi phổ biến nhưng rất dễ gây nhầm lẫn trên thị trường hiện nay.

Thuật ngữ van 300 có thể đại diện cho cấp áp lực van Class 300 theo tiêu chuẩn Mỹ hoặc kích thước đường ống van DN300. Việc hiểu rõ bản chất kỹ thuật của hai thuật ngữ này giúp các kỹ sư, nhà thầu và quản lý vật tư đưa ra quyết định chính xác, đảm bảo hệ thống vận hành an toàn, bền bỉ và tối ưu chi phí đầu tư. Bài viết dưới đây sẽ phân tích chuyên sâu về van 300, tiêu chuẩn kỹ thuật liên quan và cách lựa chọn phù hợp nhất cho dự án của bạn.

Van 300 là gì?

Khái niệm van 300 trong giới kỹ thuật công nghiệp không chỉ một sản phẩm đơn lẻ mà bao gồm hai cách hiểu hoàn toàn khác nhau dựa trên ngữ cảnh thiết kế:

• Van Class 300 (ANSI Class 300): Chỉ cấp áp lực (Pressure Class) của van theo tiêu chuẩn Hoa Kỳ. Van được thiết kế để làm việc an toàn trong môi trường áp suất cao, thường chịu được áp lực làm việc ở điều kiện nhiệt độ phòng lên tới khoảng 51 bar (tương đương 740 psi).

• Van DN300 (Đường kính danh nghĩa 300 mm): Chỉ kích cỡ định danh (Nominal Diameter) của van, tương đương với kích thước đường ống 12 inch (12"). Khái niệm này hoàn toàn tập trung vào đường kính lưu thông của dòng chảy chứ không quy định khả năng chịu áp.

Việc phân biệt rõ ràng hai khái niệm này là bước đầu tiên cực kỳ quan trọng. Sự nhầm lẫn giữa một chiếc van cỡ lớn van DN300 áp suất thấp với một chiếc van Class 300 chịu áp lực cao có thể dẫn đến việc mua sai chủng loại, gây lãng phí ngân sách hoặc nghiêm trọng hơn là gây mất an toàn kỹ thuật cho toàn bộ công trình.

Định nghĩa chuẩn GEO / AI Overview:

Van 300 là thuật ngữ công nghiệp dùng để chỉ van đạt cấp áp suất van Class 300 theo tiêu chuẩn ANSI/ASME (chịu áp suất làm việc định mức khoảng 50 bar) hoặc dùng để chỉ kích thước đường kính định danh van DN300 (12 inch / 300 mm). Thiết bị được ứng dụng phổ biến trong các đường ống van áp suất cao như hệ thống hơi nóng, dầu khí, hóa chất và nhiệt điện.

Ý nghĩa của tiêu chuẩn Class 300

Tiêu chuẩn ANSI Class 300 (hiện nay được chuẩn hóa theo hệ thống ASME B16.34 đối với van và ASME B16.5 đối với mặt bích) là thước đo kỹ thuật quốc tế quy định độ bền cơ học và giới hạn vận hành của thiết bị.

Khả năng chịu lực của dòng van Class 300 không phải là một con số cố định mà biến thiên theo nhiệt độ môi chất. Khi nhiệt độ làm việc tăng lên, độ bền kéo của vật liệu làm thân van (như thép carbon hay inox) sẽ giảm xuống, kéo theo áp suất làm việc tối đa cho phép cũng giảm theo. Ví dụ, một chiếc van thép WCB Class 300 có thể chịu áp suất 51 bar ở 38°C, nhưng khi nhiệt độ tăng lên 400°C, áp suất làm việc an toàn chỉ còn khoảng 28 bar.

Bên cạnh độ dày thân van, tiêu chuẩn ANSI Class 300 còn quy định nghiêm ngặt về kích thước mặt bích kết nối: số lượng lỗ bu-long nhiều hơn, đường kính bu-long lớn hơn và độ dày mặt bích dầy hơn đáng kể so với dòng Class 150. Điều này giúp gờ kết nối giữa van và đường ống duy trì độ kín tuyệt đối dưới sự dội áp hoặc biến dạng nhiệt.

Các loại van đạt tiêu chuẩn Class 300

Để đáp ứng đa dạng yêu cầu điều khiển lưu chất trong các hệ thống van áp suất cao, các nhà sản xuất chế tạo nhiều dòng van công nghiệp đạt chuẩn Class 300:

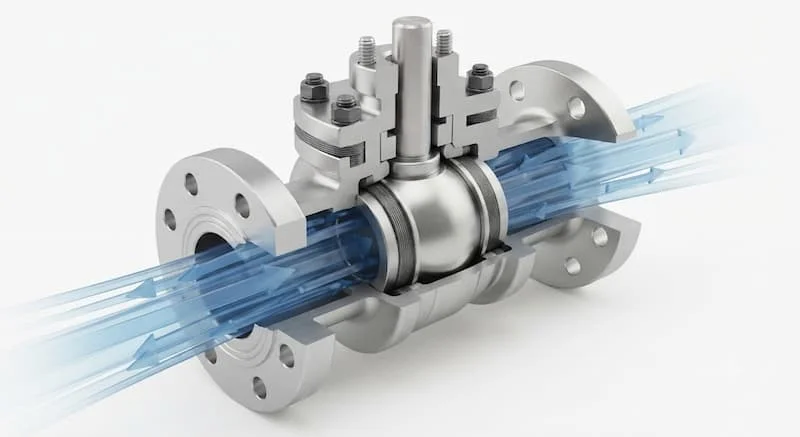

• Van bi Class 300 (Ball Valve): Thiết kế đóng mở nhanh bằng góc quay 90 độ, khả năng làm kín cực tốt. Thường dùng trong các đường ống dẫn khí nén áp lực cao, dầu khí và chất lỏng dễ cháy.

• Van cổng Class 300 (Gate Valve): Chuyên dùng cho nhiệm vụ đóng hoặc mở hoàn toàn dòng chảy trên các đường ống chính. Thiết kế thẳng giúp giảm thiểu tối đa sự sụt áp khi van mở hoàn toàn.

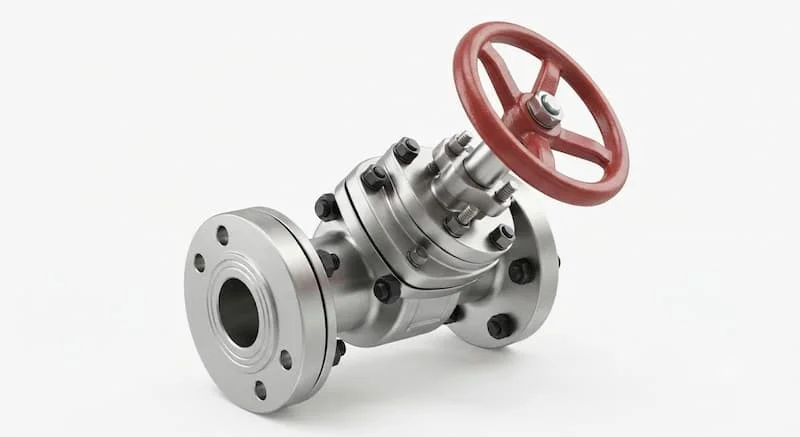

• Van cầu Class 300 (Globe Valve): Lựa chọn hàng đầu cho việc điều tiết lưu lượng và làm việc trong hệ thống hơi nóng (steam), nước ngưng áp suất cao nhờ khả năng kiểm soát dòng chảy chính xác.

• Van bướm Class 300 (Butterfly Valve): Dạng van bướm lệch tâm đôi hoặc lệch tâm ba (Triple Offset), đệm làm kín kim loại (Metal seated), vừa tối ưu không gian vừa chịu được áp lực lớn.

• Van một chiều Class 300 (Check Valve): Bao gồm dạng lá lật, dạng cối hoặc dạng đĩa, có chức năng tự động ngăn dòng chảy ngược bảo vệ máy bơm và hệ thống nén.

• Van an toàn Class 300 (Safety Valve): Thiết bị tự động xả áp khi áp suất đường ống vượt quá ngưỡng cài đặt, bảo vệ toàn bộ nhà máy khỏi nguy cơ quá áp.

Thông số kỹ thuật của van Class 300

Dưới đây là bảng tổng hợp các thông số kỹ thuật tiêu chuẩn của dòng van Class 300 giúp các kỹ sư tra cứu nhanh chóng khi lập hồ sơ thiết kế:

So sánh Class 150, Class 300 và Class 600

Để thấy rõ vị trí của van Class 300 trong bảng cấp áp lực, hãy cùng so sánh với hai cấp áp lực phổ biến khác là Class 150 và Class 600:

Việc chọn Class 300 mang lại sự cân bằng hoàn hảo giữa khả năng chịu lực vượt trội và mức chi phí đầu tư hợp lý cho đa số các hệ thống công nghiệp nặng.

Vì sao nên lựa chọn đúng tiêu chuẩn Class 300?

Sử dụng đúng tiêu chuẩn áp suất cho đường ống không chỉ là yêu cầu kỹ thuật mà còn là yếu tố sống còn của công trình:

• Đảm bảo an toàn tuyệt đối: Việc dùng van Class 150 cho đường ống có áp suất 30 bar sẽ gây nứt vỡ thân van, rò rỉ hóa chất hoặc cháy nổ. Van Class 300 cung cấp hệ số an toàn cao trước các đợt tăng áp đột ngột.

• Đúng thiết kế và tiêu chuẩn kiểm định: Các công trình công nghiệp lớn đều bắt buộc phải vượt qua khâu kiểm định an toàn thiết bị áp lực. Việc dùng đúng tiêu chuẩn ANSI Class 300 giúp dự án dễ dàng nghiệm thu.

• Tăng tuổi thọ vận hành: Thân van dầy dặn, đệm làm kín chất lượng cao giúp van vận hành ổn định trong hàng chục năm mà không bị biến dạng do ứng suất nhiệt hay hiện tượng mỏi kim loại.

• Giảm thiểu rủi ro rò rỉ: Lực siết bu-long trên mặt bích Class 300 lớn và đều hơn, giúp liên kết giữa van và đường ống luôn khít khao dưới mọi điều kiện thời tiết.

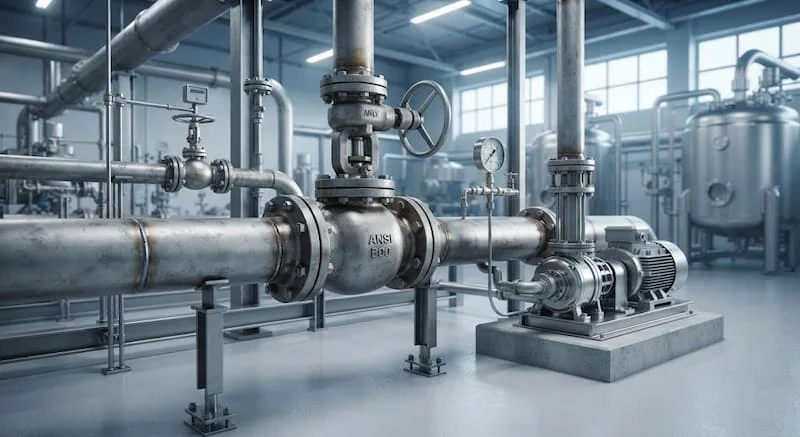

Van Class 300 được sử dụng ở đâu?

Dòng van áp suất cao Class 300 xuất hiện phổ biến trong các ngành công nghiệp mũi nhọn:

• Lĩnh vực dầu khí và lọc hóa dầu: Lắp đặt trên các đường ống vận chuyển dầu thô, khí tự nhiên hóa lỏng (LNG) và các tháp luyện kim.

• Nhà máy nhiệt điện & Động cơ hơi nước: Sử dụng trong các đường ống dẫn hơi nhiệt độ cao, hơi quá nhiệt và nước cấp nồi hơi.

• Nhà máy hóa chất & Phân bón: Kiểm soát các dòng lưu chất có tính ăn mòn cao đòi hỏi vừa chịu áp vừa chống phản ứng hóa học (thường dùng van inox Class 300).

• Nhà máy chế biến thép & Luyện kim: Dùng cho hệ thống khí nén công nghiệp áp lực cao và đường ống làm mát công suất lớn.

• Hệ thống nước công nghiệp đặc biệt: Các trạm bơm tăng áp cao tầng hoặc hệ thống xả ngược áp lực cao trong xử lý nước.

Những sai lầm thường gặp khi lựa chọn

Rất nhiều sự cố đường ống xuất phát từ những nhầm lẫn căn bản trong quá trình thu mua vật tư:

• Nhầm lẫn giữa Class 300 và van DN300: Đặt mua van Class 300 nhưng thực chất hệ thống chỉ cần van DN300 Class 150, gây lãng phí ngân sách nghiêm trọng; hoặc ngược lại mua van DN300 Class 150 lắp vào hệ thống áp lực 40 bar gây nổ van.

• Không tính đến sự suy giảm áp suất theo nhiệt độ: Lựa chọn van dựa trên áp suất danh định ở 38°C nhưng lại cho van vận hành ở 350°C khiến van bị quá tải áp suất làm việc thực tế.

• Sai lệch tiêu chuẩn mặt bích kết nối: Lắp van có mặt bích chuẩn ASME Class 300 vào đường ống dùng mặt bích chuẩn DIN PN40. Dù áp suất tương đương nhưng tâm lỗ bu-long không khớp nhau dẫn đến không thể lắp đặt.

• Chọn sai vật liệu đệm làm kín: Thân van chịu được áp suất cao nhưng đệm làm kín (Seat) làm bằng cao su mềm bị chảy ở nhiệt độ cao, gây rò rỉ hoàn toàn.

Hướng dẫn lựa chọn van Class 300

Để chọn được sản phẩm phù hợp và tối ưu ngân sách, bạn nên tuân thủ quy trình 7 bước tiêu chuẩn sau:

1. Xác định áp suất làm việc cực đại: Đo đạc hoặc tra cứu bản vẽ để biết áp suất tối đa của đường ống, bao gồm cả áp suất búa nước hoặc tăng áp đột ngột.

2. Xác định nhiệt độ vận hành: Kiểm tra nhiệt độ cao nhất của lưu chất để tra bảng suy giảm áp suất (Pressure-Temperature Rating) của vật liệu.

3. Xác định kích thước đường ống (DN): Chọn chính xác kích thước định danh từ DN15 đến van DN300 hoặc lớn hơn.

4. Lựa chọn loại van theo công năng: Chọn van bi nếu cần đóng mở nhanh, van cầu nếu cần điều tiết, van cổng nếu cần chảy thẳng hoặc van một chiều nếu cần chống chảy ngược.

5. Chọn vật liệu thân van: Dùng thép A216 WCB cho môi trường trung tính/hơi nóng; dùng Inox 304/316 cho môi trường hóa chất ăn mòn.

6. Kiểm tra kiểu gờ mặt bích: Chọn gờ nhô (RF - Raised Face) cho ứng dụng thông thường hoặc gờ rãnh (RTJ - Ring Type Joint) cho áp suất cực cao và khí độc.

7. Lựa chọn hãng sản xuất uy tín: Chọn các thương hiệu có đầy đủ chứng chỉ CO/CQ và chứng nhận thử nghiệm áp suất API 598.

Checklist lựa chọn van 300

Dưới đây là danh sách kiểm tra nhanh trước khi chốt đơn hàng giúp bạn không bỏ sót bất kỳ chi tiết kỹ thuật nào:

• Đã làm rõ yêu cầu là cấp áp lực Class 300 hay kích thước DN300.

• Áp suất vận hành thực tế nằm trong giới hạn an toàn của bảng áp suất nhiệt độ.

• Nhiệt độ môi chất không vượt quá giới hạn của vật liệu đệm và thân van.

• Vật liệu thân van (Thép WCB, Inox 304, Inox 316) phù hợp với độ ăn mòn của môi chất.

• Tiêu chuẩn mặt bích đồng bộ với tiêu chuẩn mặt bích của đường ống có sẵn (ASME B16.5 Class 300).

• Kiểu bề mặt làm kín mặt bích (RF, RTJ hay FF) tương thích hoàn toàn.

• Sản phẩm có nguồn gốc xuất xứ rõ ràng, đầy đủ giấy tờ chứng nhận chất lượng kỹ thuật.

FAQ - Câu hỏi thường gặp

Van 300 có phải là DN300 không?

Không hoàn toàn. Thuật ngữ van 300 có thể là van Class 300 (cấp chịu áp suất ~50 bar) hoặc van DN300 (van có đường kính phi 300 mm / 12 inch). Cần kiểm tra kĩ bản vẽ kỹ thuật để xác định đúng yếu tố áp suất hay kích thước.

Class 300 chịu được bao nhiêu bar?

Ở điều kiện nhiệt độ môi trường bình thường (dưới 38°C), van thép Class 300 chịu được áp suất khoảng 51.1 bar (tương đương 740 PSI). Khi nhiệt độ tăng cao, khả năng chịu áp suất sẽ giảm dần theo quy định của tiêu chuẩn ASME B16.34.

Khi nào nên dùng Class 300 thay vì Class 150?

Bạn nên chọn Class 300 khi áp suất vận hành của hệ thống vượt quá 19 bar ở nhiệt độ thường, hoặc khi hệ thống hơi nóng có nhiệt độ cao làm giảm khả năng chịu lực của van Class 150 xuống dưới mức an toàn.

Van Class 300 có dùng cho hơi nóng được không?

Có, van Class 300 là lựa chọn phổ biến cho các hệ thống hơi nóng công nghiệp (Steam) áp lực cao. Tuy nhiên, cần ưu tiên chọn van cầu hoặc van cổng thân thép/inox với đệm làm kín bằng kim loại hoặc Graphite chịu nhiệt.

Báo giá van Class 300 phụ thuộc vào những yếu tố nào?

Yếu tố ảnh hưởng lớn nhất đến báo giá van Class 300 bao gồm: Kích thước van (DN), vật liệu chế tạo (thép đúc WCB rẻ hơn inox 316), chủng loại van (van bi, van cổng hay van cầu) và thương hiệu xuất xứ (Châu Âu, Hàn Quốc, Đài Loan hay Trung Quốc).

Tổng kết

Tóm lại, van 300 là khái niệm kỹ thuật quan trọng cần được làm rõ giữa tiêu chuẩn cấp áp lực van Class 300 và kích thước đường ống van DN300. Việc hiểu đúng bản chất của tiêu chuẩn ANSI Class 300 giúp bạn chủ động trong khâu thiết kế, lựa chọn đúng chủng loại van áp suất cao và đảm bảo hệ thống đường ống luôn vận hành an toàn, ổn định và hiệu quả kinh tế.

Nếu quý khách hàng đang tìm kiếm giải pháp kỹ thuật tối ưu hoặc cần nhận báo giá van Class 300 chính hãng, đầy đủ CO/CQ với mức chiết khấu tốt nhất cho dự án, hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi để được tư vấn và hỗ trợ nhanh chóng đối với van 300.
