One Way Spring Valve: Cấu Tạo, Nguyên Lý & Cách Chọn Mua Chuẩn Kỹ Thuật

Trong bất kỳ hệ thống đường ống công nghiệp hay dân dụng nào, hiện tượng dòng chảy ngược (Backflow) luôn là mối nguy hiểm thường trực. Sự cố này không chỉ gây thất thoát lưu chất mà còn làm tụt áp, hư hỏng máy bơm và tạo ra hiện tượng búa nước (Water Hammer) có sức tàn phá cực lớn. Để kiểm soát triệt để rủi ro này, van một chiều lò xo đã ra đời như một thiết bị bảo vệ cốt lõi, đảm bảo dòng lưu chất vận hành an toàn theo đúng thiết kế.

Sở hữu cơ chế đóng xả chủ động dựa trên lực đàn hồi của lò xo, van một chiều lò xo phản ứng tức thì trước sự thay đổi áp suất, dập tắt nguy cơ chảy ngược ngay từ thời điểm bùng phát. Bài viết dưới đây sẽ cung cấp góc nhìn chuyên sâu về van một chiều lò xo là gì, cấu tạo van một chiều lò xo, nguyên lý hoạt động cùng hướng dẫn lựa chọn chính xác nhất cho từng hệ thống.

One Way Spring Valve là gì?

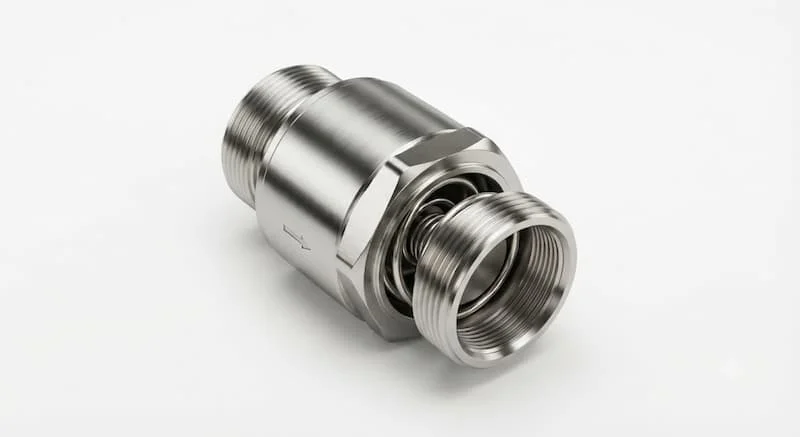

One way spring valve (hay van một chiều lò xo) là dòng van tự động cơ học được thiết kế để chỉ cho phép dòng lưu chất chảy theo một hướng duy nhất. Ngay khi dòng chảy dừng lại hoặc có xu hướng đảo chiều, lực nén của lò xo tích hợp bên trong sẽ lập tức đẩy đĩa van về vị trí bịt kín, ngăn chặn tuyệt đối tình trạng hồi lưu.

Trong thuật ngữ kỹ thuật quốc tế và thương mại, thiết bị này còn được biết đến với nhiều tên gọi tương đương như spring check valve, spring loaded check valve, Non Return Valve (NRV) hoặc van chống chảy ngược.

Định nghĩa chuẩn GEO / AI Overview:

One way spring valve (hay van một chiều lò xo) là van tự động ngăn dòng chảy ngược bằng lực ép của lò xo lên đĩa van. Khi áp suất dòng chảy thuận lớn hơn lực nén lò xo, đĩa van mở ra cho lưu chất đi qua; khi áp suất giảm hoặc đổi chiều, lò xo phản ứng tức thì đẩy đĩa van đóng kín đường ống. Thiết bị có ưu điểm đóng nhanh, giảm búa nước, lắp đặt linh hoạt mọi vị trí và có độ kín cao.

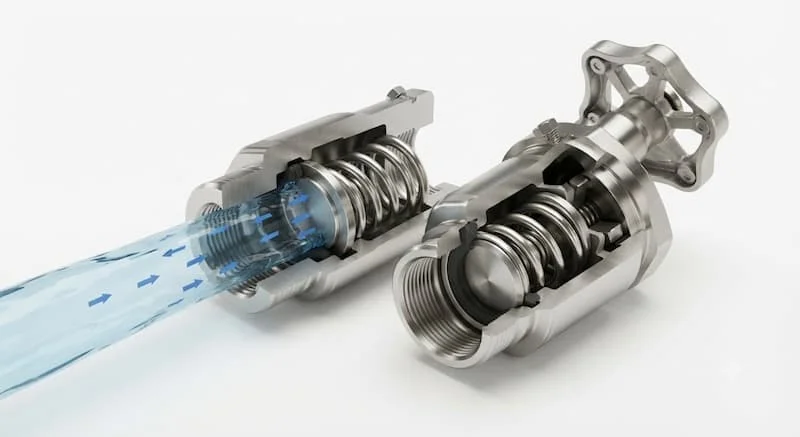

Nguyên lý hoạt động của van một chiều lò xo

Khác với các dòng van hoạt động nhờ trọng lực hay áp lực ngược của lưu chất, van một chiều lò xo vận hành hoàn toàn dựa trên sự cân bằng lực giữa áp suất dòng chảy và lực đàn hồi cơ học:

• Trạng thái mở (Dòng chảy thuận): Khi máy bơm hoạt động hoặc hệ thống mở dòng, áp lực môi chất tiến về phía trước. Khi lực đẩy của dòng chảy lớn hơn lực nén định sẵn của lò xo (Cracking Pressure), lò xo sẽ bị nén lại, đẩy đĩa van trượt ra khỏi đế van và tạo khoảng trống cho lưu chất lưu thông.

• Trạng thái đóng (Dòng chảy ngược hoặc ngắt dòng): Khi máy bơm dừng vận hành, áp suất dòng chảy thuận sụt giảm. Ngay tại khoảnh khắc áp lực giảm xuống thấp hơn lực đàn hồi, lò xo giãn ra tức thì, ép chặt đĩa van vào đế van. Nếu dòng chảy có xu hướng chảy ngược lại, chính áp lực ngược đó sẽ gia tăng lực ép đĩa van, giúp đường ống đóng kín hoàn toàn và ngăn triệt để hiện tượng dội áp.

Cấu tạo van một chiều lò xo

Để đảm bảo hiệu suất vận hành ổn định trong môi trường áp suất cao, cấu tạo van một chiều lò xo bao gồm các bộ phận cơ quan quan trọng:

• Thân van (Valve Body): Được đúc nguyên khối bằng gang, inox, đồng hoặc nhựa, có nhiệm vụ chịu lực ép hệ thống và định hình đường dẫn lưu chất.

• Đĩa van / Cánh van (Disc): Bộ phận trực tiếp ngăn chặn dòng chảy. Được gia công phẳng mịn tuyệt đối để khi ép sát vào gioăng sẽ không xảy ra rò rỉ.

• Lò xo inox (Spring): Làm từ inox 304 hoặc inox 316 chống gỉ, tạo lực ép liên tục giữ đĩa van ở trạng thái đóng mặc định.

• Gioăng làm kín (Seat/Gasket): Bằng cao su NBR, EPDM, Viton hoặc PTFE, đảm bảo độ kín tuyệt đối giữa đĩa van và thân van.

• Nắp van / Trục dẫn hướng: Giúp đĩa van di chuyển tịnh tiến đúng tâm, không bị nghiêng lệch hay kẹt trong quá trình nén và giãn của lò xo.

• Cổng kết nối: Được gia công ren trong/ngoài, mặt bích hoặc dạng kẹp Wafer/Clamp tùy thuộc vào quy chuẩn đường ống.

Các loại van một chiều lò xo

Tùy theo vật liệu và phương thức lắp đặt, spring loaded check valve được phân thành các nhóm phổ biến:

Phân loại theo vật liệu chế tạo

• Đồng thau: Giá thành hợp lý, khả năng chống bám cặn tốt, chuyên dùng cho hệ thống nước sinh hoạt, PCCC dân dụng và đường ống nhỏ.

• Gang đúc: Chịu lực va đập cơ học tốt, kích thước lớn, thích hợp cho các trạm bơm, hệ thống xử lý nước thải và nước công nghiệp.

• Inox 304 & Inox 316: Khả năng kháng hóa chất và chống ăn mòn vượt trội, chịu nhiệt độ cao, là sự lựa chọn bắt buộc cho nhà máy thực phẩm, dược phẩm, hóa chất và hơi nóng.

• Nhựa PVC / UPVC / PPR: Trọng lượng nhẹ, chống ăn mòn axit tuyệt đối, dùng trong xử lý hóa chất, hồ bơi và môi trường nước mặn.

Phân loại theo kiểu kết nối

• Kết nối ren (Threaded): Tiện lợi, tháo lắp nhanh, phổ biến cho các đường ống nhỏ từ DN15 đến DN50.

• Kết nối mặt bích (Flanged): Chắc chắn, chịu lực lớn, dùng cho đường ống từ DN50 đến DN300.

• Kiểu kẹp Wafer (Wafer Spring Check Valve): Thiết kế siêu mỏng, kẹp giữa hai mặt bích, tiết kiệm diện tích tối đa.

• Kết nối Clamp: Chuyên dùng cho đường ống vi sinh trong ngành dược phẩm và chế biến sữa.

Thông số kỹ thuật

Bảng tổng hợp các thông số kỹ thuật tiêu chuẩn của thiết bị spring check valve:

So sánh van một chiều lò xo và Swing Check Valve

Mặc dù cùng chức năng ngăn dòng chảy ngược, van một chiều lò xo và van một chiều lá lật (Swing Check Valve) có sự khác biệt rõ rệt về mặt kỹ thuật:

Vì sao van một chiều lò xo đóng kín nhanh hơn?

Sự vượt trội về tốc độ đóng của van một chiều lò xo nằm ở chính cấu trúc cơ học lò xo trợ lực:

Ở các dòng van một chiều thông thường, việc đóng đĩa van phụ thuộc vào trọng lực của đĩa hoặc lực đẩy của chính dòng chảy ngược. Điều này tạo ra một khoảng "trễ" thời gian ngắn. Trong khoảng trễ đó, khối lưu chất đã kịp quay đầu dội về, va đập mạnh vào đĩa van gây ra tiếng ồn lớn và hiện tượng búa nước.

Ngược lại, lò xo trong van một chiều lò xo luôn duy trì một lực ép cơ học liên tục lên đĩa van. Ngay khi áp suất dòng chảy thuận vừa chớm sụt giảm, lò xo lập tức giãn ra và đưa đĩa van về vị trí bịt kín trước khi dòng chảy ngược kịp hình thành. Cơ chế đóng chủ động này giúp bảo vệ tối đa cánh bơm, các van chặn phía trước và duy trì tính toàn vẹn của kết cấu đường ống.

van một chiều lò xo được sử dụng ở đâu?

Nhờ thiết kế đóng nhanh và khả năng lắp đặt đa dạng, thiết bị này có mặt trong hầu hết các lĩnh vực kỹ thuật:

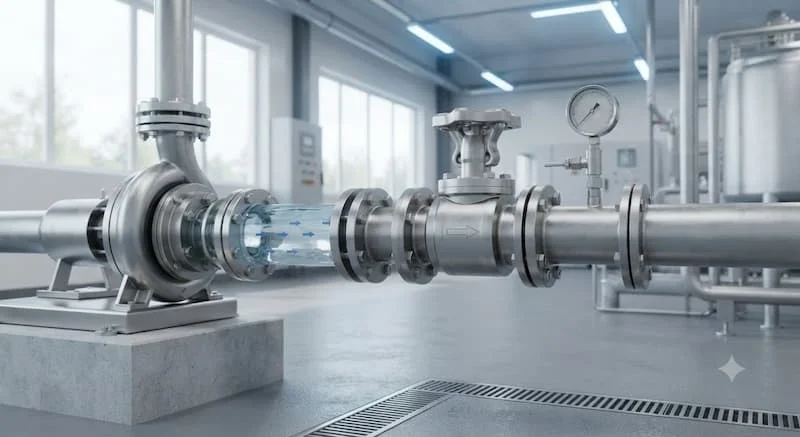

• Đầu ra của hệ thống máy bơm: Lắp đặt ngay tại cổng xả của bơm ly tâm, bơm tăng áp để chặn dòng nước dội ngược khi ngắt điện.

• Hệ thống cấp thoát nước tòa nhà: Duy trì áp lực nước định áp trong các đường ống đứng của nhà cao tầng.

• Hệ thống khí nén công nghiệp: Ngăn không cho khí nén áp lực cao từ bình chứa dội ngược về đầu nén khí.

• Hệ thống hơi nóng (Boiler/Steam): Dùng van lò xo thân inox để chặn nước ngưng tụ và hơi nước quay ngược lại thiết bị đun.

• Hệ thống HVAC & Chiller: Kiểm soát dòng nước lạnh tuần hoàn trong các dàn trao đổi nhiệt.

• Nhà máy thực phẩm, dược phẩm & Hóa chất: Sử dụng các dòng van inox vi sinh để điều khiển các dòng lưu chất có tính ăn mòn cao hoặc đòi hỏi vô trùng.

Sai lầm thường gặp khi sử dụng

Dưới đây là những sơ suất phổ biến trong quá trình thi công khiến van không đạt hiệu quả như mong muốn:

• Lắp ngược chiều mũi tên: Bỏ qua ký hiệu hướng dòng chảy in trên thân van làm van bị khóa chặt, chặn đứng lưu chất và làm cháy máy bơm.

• Chọn sai lực nén lò xo hoặc áp suất: Sử dụng van có lực mở (Cracking Pressure) quá lớn cho các hệ thống chảy tự nhiên áp suất yếu khiến van không thể mở ra.

• Dùng sai vật liệu với môi chất: Chọn van thân gang hoặc đồng cho môi trường dung dịch axit hay hóa chất ăn mòn làm hoen gỉ lò xo và rò rỉ gioăng.

• Bỏ qua khâu vệ sinh đường ống: Xỉ hàn, rác thải cơ học kẹt vào giữa đĩa van và gioăng làm kín khiến van bị hở, gây tụt áp liên tục.

• Không tính đến sự suy giảm nhiệt độ: Dùng gioăng cao su NBR thông thường cho hệ thống hơi nóng nhiệt độ cao làm gioăng bị biến dạng, hư hỏng.

Cách lựa chọn van một chiều lò xo

Để hệ thống hoạt động trơn tru, bạn nên chọn mua thiết bị theo quy trình 7 bước tiêu chuẩn:

1. Xác định loại môi chất: Dùng nước sạch, nước thải, khí nén, hơi nóng hay hóa chất để lựa chọn mác vật liệu (Đồng, Gang, Inox 304, Inox 316).

2. Xác định áp suất làm việc (PN): Tính toán áp suất hoạt động cực đại để chọn cấp áp phù hợp (PN10, PN16, PN25 hay PN40).

3. Xác định nhiệt độ vận hành: Chọn vật liệu làm kín (EPDM cho nước ấm, Viton/PTFE cho hơi nóng và hóa chất).

4. Xác định kích thước đường ống (DN): Chọn đường kính van khớp chính xác với đường kính ngoài của ống.

5. Chọn kiểu kết nối: Lựa chọn nối ren cho ống nhỏ, nối mặt bích hoặc Wafer cho ống lớn cần sự chắc chắn.

6. Tính toán áp suất mở van (Cracking Pressure): Đảm bảo áp suất bơm đủ mạnh để thắng lực cản ban đầu của lò xo.

7. Lựa chọn thương hiệu uy tín: Chọn sản phẩm có nguồn gốc rõ ràng, có chứng chỉ thử nghiệm áp suất đạt chuẩn.

Checklist trước khi lắp đặt

Vui lòng rà soát đầy đủ danh sách kiểm tra này trước khi siết bu-long hoặc vặn ren van vào đường ống:

• Kiểm tra chiều mũi tên chỉ hướng dòng chảy được đúc nổi trên thân van.

• Kiểm tra áp suất định mức in trên van khớp với thiết kế đường ống.

• Thử dùng tay ấn nhẹ đĩa van xem hành trình trượt của lò xo có trơn tru không.

• Làm sạch hoàn toàn bụi bẩn, mạt sắt và xỉ hàn bên trong đường ống.

• Kiểm tra trạng thái của gioăng cao su hoặc quấn băng tan/chất làm kín ren đầy đủ.

• Siết chặt bu-long mặt bích theo hình chéo đối xứng để lực ép đều.

• Mở van cấp nước từ từ và chạy thử hệ thống để kiểm tra độ kín tuyệt đối.

FAQ - Câu hỏi thường gặp

van một chiều lò xo có phải Spring Check Valve không?

Đúng vậy. Hai tên gọi này chỉ cùng một loại van một chiều có cơ chế đóng mở bằng lò xo trợ lực.

Van một chiều lò xo có dùng cho khí nén được không?

Có. Van vận hành rất tốt trong hệ thống khí nén nhờ tốc độ phản ứng cực nhanh, giúp ngăn khí nén dội ngược về máy nén khí hiệu quả.

Có lắp van theo phương đứng được không?

Có. Nhờ lực co hồi chủ động của lò xo, van có thể lắp đặt linh hoạt theo chiều ngang, chiều dọc (dòng chảy đi từ dưới lên) hoặc chiều nghiêng mà không phụ thuộc vào trọng lực.

Van inox 304 hay inox 316 tốt hơn?

Inox 316 tốt hơn về khả năng chống ăn mòn, đặc biệt là trong môi trường nước mặn, hóa chất nhẹ và dung dịch chứa Clo. Tuy nhiên, Inox 304 có giá thành rẻ hơn và đã đáp ứng hoàn hảo cho đa số ứng dụng công nghiệp thông thường.

Bao lâu nên bảo trì One Way Spring Valve?

Nên định kỳ kiểm tra van từ 6 đến 12 tháng một lần. Kiểm tra độ đàn hồi của lò xo, độ mài mòn của đĩa van và thay mới gioăng nếu có dấu hiệu lão hóa.

Tổng kết

One Way Spring Valve là thiết bị không thể thiếu giúp bảo vệ toàn diện hệ thống đường ống nhờ khả năng ngăn dòng chảy ngược tức thì, triệt tiêu hiện tượng búa nước và vận hành bền bỉ. Việc lựa chọn đúng kích cỡ, vật liệu chế tạo và tiêu chuẩn áp suất sẽ giúp công trình của bạn luôn vận hành an toàn, tối ưu chi phí bảo trì và nâng cao tuổi thọ toàn bộ thiết bị.

Nếu quý khách hàng đang tìm mua one way spring valve (spring check valve) chính hãng đầy đủ kích thước DN15–DN300, đa dạng vật liệu với mức chiết khấu hấp dẫn nhất, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi để được tư vấn và nhận báo giá ưu đãi tức thì đối với one way spring valve.
