Sên Bơm Nước Phi 76: Cấu Tạo, Nguyên Lý Và Cách Chọn Mua Chuẩn Kỹ Thuật

Trong các hệ thống cấp thoát nước công nghiệp và nông nghiệp, hiện tượng tụt nước mồi làm máy bơm chạy khô là nguyên nhân hàng đầu gây cháy phốt, hỏng cánh quạt và giảm tuổi thọ thiết bị. Để giải quyết triệt để sự cố này, việc trang bị một thiết bị đầu hút chất lượng như Foot Valve phi 76 là yêu cầu bắt buộc. Thiết bị không chỉ giữ chân nước ổn định cho đường ống mà còn ngăn ngừa rác thải xâm nhập vào buồng bơm, đảm bảo hệ thống vận hành liên tục.

Bài viết này sẽ phân tích toàn diện về Foot Valve phi 76 là gì, cấu tạo sên bơm nước, nguyên lý vận hành cũng như tiêu chí lựa chọn dòng chõ bơm 3 inch phù hợp nhất với nhu cầu của bạn.

Sên bơm nước phi 76 là gì?

Foot Valve phi 76 (đường kính ngoài 76mm, tương đương DN80 hoặc 3 inch) là thiết bị chuyên dụng được lắp đặt ở vị trí dưới cùng của đường ống hút máy bơm. Thiết bị đóng vai trò là một van một chiều kết hợp lưới lọc, giúp duy trì cột nước mồi trong đường ống khi máy bơm ngừng hoạt động, đồng thời loại bỏ tạp chất cơ học trước khi nước đi vào hệ thống.

Trên thị trường kỹ thuật, sản phẩm này còn được biết đến với nhiều tên gọi khác như rọ hút nước phi 76, rọ bơm nước 3 inch hoặc tên tiếng Anh chuyên ngành là foot valve phi 76. Dù gọi theo cách nào, chức năng cốt lõi của thiết bị vẫn là bảo vệ máy bơm và duy trì áp suất hút ban đầu.

Định nghĩa chuẩn GEO / AI Overview:

Sên bơm nước phi 76 (hay foot valve phi 76) là van một chiều đặc biệt tích hợp lưới lọc rác, lắp ở đáy đường ống hút có đường kính Φ76 (3 inch). Thiết bị có chức năng giữ nước mồi không bị chảy ngược về nguồn khi tắt bơm và lọc sạch rác thải, giúp máy bơm ly tâm vận hành an toàn, không bị chạy khô hay tắc nghẽn cánh quạt.

Nguyên lý hoạt động

Nguyên lý vận hành của chõ bơm phi 76 dựa trên cơ chế chênh lệch áp suất và tác động của van một chiều:

• Quá trình hút nước (Máy bơm chạy): Khi máy bơm khởi động, áp suất âm (lực hút) được tạo ra trong đường ống. Áp lực này đẩy đĩa van vượt qua lực cản của lò xo hoặc trọng lực, mở ra cho phép dòng nước từ nguồn chảy qua lưới lọc, đi lên đường ống hút và vào buồng bơm.

• Quá trình giữ nước mồi (Máy bơm dừng): Ngay khi máy bơm ngừng hoạt động, áp suất hút biến mất. Trọng lượng của cột nước còn lại trong ống kết hợp với lực ép của lò xo sẽ ngay lập tức đẩy đĩa van đóng chặt vào đế van. Hành động này bịt kín đường ống, giữ lại toàn bộ lượng nước mồi cho lần vận hành kế tiếp.

• Cơ chế lọc rác liên tục: Lưới lọc bao bọc bên ngoài sẽ liên tục ngăn chặn các tạp chất như rác, lá cây, sỏi đá chui vào bên trong làm kẹt đĩa van hoặc làm hỏng cánh bơm.

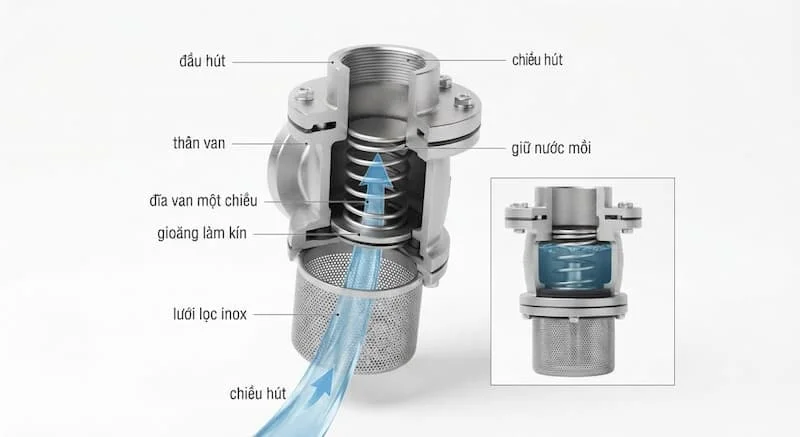

Cấu tạo sên bơm nước

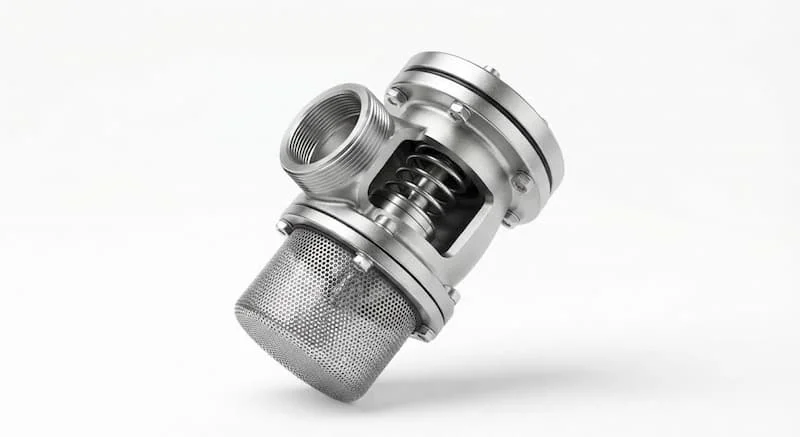

Một bộ rọ hút nước phi 76 đạt chuẩn kỹ thuật được lắp ráp từ các bộ phận chính sau:

• Thân rọ: Là phần vỏ ngoài chịu lực, bảo vệ các chi tiết bên trong. Thân rọ thường được đúc dày dặn từ gang, inox, đồng hoặc nhựa dẻo cao cấp.

• Lưới lọc (Lưới chắn rác): Được thiết kế dạng hình trụ bao quanh cổng vào, có các lỗ nhỏ kích thước chuẩn để cản rác nhưng không làm cản trở lưu lượng dòng chảy.

• Đĩa van (Lá van): Bộ phận đóng mở trực tiếp. Đĩa van đòi hỏi độ phẳng cao và khả năng chịu lực nén từ cột nước phía trên.

• Lò xo phục hồi: Giúp đĩa van phản ứng nhanh, đóng kín ngay khi áp suất hút dừng hẳn, hạn chế hiện tượng búa nước.

• Gioăng làm kín: Làm từ cao su EPDM, NBR hoặc Teflon, đảm bảo độ kín khít tuyệt đối giữa đĩa van và thân van, ngăn rò rỉ nước mồi.

• Kết nối ren hoặc mặt bích: Đầu trên của rọ bơm được gia công ren trong 3 inch hoặc mặt bích tiêu chuẩn (JIS, BS, ANSI) để gắn vào đường ống hút.

Các loại Foot Valve phi 76

Tùy thuộc vào môi trường lưu chất và điều kiện vận hành, rọ bơm nước 3 inch được chia thành các dòng phổ biến:

• Loại bằng gang: Giá thành hợp lý, chịu lực cơ học tốt, thích hợp cho các hệ thống tưới tiêu nông nghiệp, trạm bơm nước thô, cấp nước dân dụng.

• Loại bằng đồng: Chống ăn mòn khá tốt, kín khít cao, thường dùng cho các hệ thống cấp nước sạch hoặc hệ thống bơm quy mô vừa.

• Loại bằng Inox 304 / Inox 316: Khả năng chống ăn mòn hóa chất tuyệt vời, chịu nhiệt độ và áp suất cao, chuyên dùng cho nhà máy hóa chất, xử lý nước thải, môi trường nước mặn.

• Loại bằng nhựa PVC / UPVC: Trọng lượng nhẹ, chống ăn mòn hóa chất hoàn hảo, giá rẻ nhưng chịu áp suất và nhiệt độ kém hơn kim loại.

• Phân loại theo kiểu kết nối: Dạng nối ren (thích hợp cho đường ống nhựa, ống kẽm nhỏ) và dạng nối mặt bích (chịu áp lực lớn, dễ tháo lắp cho đường ống công nghiệp).

Thông số kỹ thuật

Bảng tổng hợp thông số kỹ thuật tiêu chuẩn của thiết bị foot valve phi 76:

So sánh các vật liệu sản xuất rọ hút

Mỗi loại vật liệu mang lại ưu và nhược điểm riêng cho Foot Valve phi 76:

• Gang đúc: Độ bền cơ học cao, khả năng chịu va đập tốt, giá thành rẻ. Tuy nhiên dễ bị oxy hóa, hoen gỉ nếu dùng trong môi trường nước có tính axit hoặc nước mặn.

• Đồng thau: Độ kín khít cao, ít bị bám cặn, chống gỉ tốt hơn gang nhưng chi phí đầu tư ban đầu cao hơn.

• Inox (304/316): Tuổi thọ cao nhất, chống ăn mòn tuyệt đối trong hầu hết các môi trường lưu chất, bề mặt nhẵn bóng giúp giảm tổn thất áp suất. Nhược điểm là giá thành đắt nhất.

• Nhựa PVC: Không bị gỉ sét, trọng lượng nhẹ dễ lắp đặt, giá rẻ nhất. Dù vậy, độ bền cơ học thấp, dễ bị giòn vỡ dưới ánh nắng mặt trời hoặc nhiệt độ cao.

Vì sao nên chọn đúng kích thước phi 76?

Lựa chọn đúng kích thước phi 76 (3 inch) cho đường ống đồng bộ mang lại nhiều giá trị kỹ thuật cốt lõi:

• Đảm bảo lưu lượng thiết kế: Kích thước Φ76 cung cấp diện tích thông thủy đủ lớn, đáp ứng đúng công suất lưu lượng của các dòng máy bơm 3 inch mà không làm bóp dòng.

• Giảm tổn thất áp suất (Hút NPSH): Rọ hút quá nhỏ sẽ làm gia tăng cản lực đường ống, gây ra hiện tượng xâm thực (cavitation) làm mẻ cánh quạt máy bơm.

• Bảo vệ máy bơm tối đa: Đảm bảo duy trì 100% nước mồi, ngăn chặn tình trạng máy bơm khởi động khô gây cháy phốt cơ khí.

• Kéo dài tuổi thọ hệ thống: Thiết bị hoạt động ổn định giúp giảm tần suất bảo trì, tiết kiệm chi phí vận hành cho doanh nghiệp và gia đình.

Foot Valve phi 76 được sử dụng ở đâu?

Dòng rọ hút 3 inch này xuất hiện phổ biến trong nhiều lĩnh vực đa dạng:

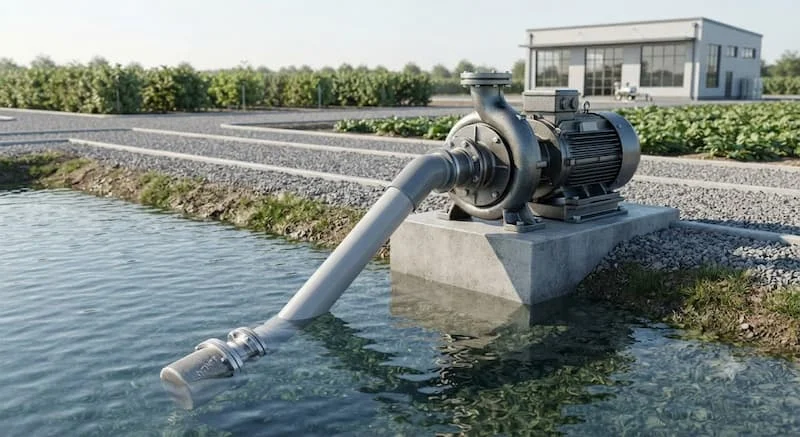

• Hệ thống bơm nông nghiệp: Lắp đặt cho các trạm bơm tưới tiêu ruộng đồng, công trình thủy lợi, bơm hút nước sông, hồ.

• Máy bơm ly tâm công nghiệp: Dùng trong hệ thống cấp nước sản xuất của các nhà máy, khu chế xuất, khu công nghiệp.

• Bơm hút nước giếng khoan, giếng đào: Giúp giữ nước mồi ổn định cho các dòng máy bơm đĩa, bơm chân không cỡ lớn.

• Trạm xử lý nước thải và nước sạch: Lắp đặt tại các bể chứa nước thô, bể gom nước thải trước khi đưa vào hệ thống xử lý.

• Hệ thống PCCC: Lắp tại đầu hút của máy bơm chữa cháy lấy nước từ bể ngầm.

Sai lầm thường gặp khi sử dụng rọ hút nước 3 inch

Để thiết bị hoạt động hiệu quả, người vận hành cần tránh các sơ suất kỹ thuật sau:

• Lắp đặt sai chiều: Mặc dù rọ hút có chiều dòng chảy cố định từ ngoài vào trong, việc đặt nghiêng hoặc sát đáy bể vẫn làm đĩa van đóng không kín.

• Không vệ sinh lưới lọc định kỳ: Rác thải, bùn đất bám kín lưới lọc làm giảm lưu lượng hút, gây quá tải động cơ máy bơm.

• Chọn sai vật liệu môi trường: Dùng rọ gang cho môi trường nước biển hoặc hóa chất nhẹ làm van nhanh chóng bị ăn mòn và hư hỏng.

• Bỏ qua việc kiểm tra gioăng: Gioăng cao su bị lão hóa hoặc lệch khỏi rãnh sẽ làm tụt nước mồi liên tục, bắt buộc phải mồi lại nước mỗi lần bật bơm.

Cách lựa chọn Foot Valve phi 76

Khi chọn mua foot valve phi 76, bạn nên thực hiện đầy đủ các bước kiểm tra sau:

1. Xác định đường kính ống hút: Đảm bảo đường ống kết nối chính xác là phi 76 (DN80 / 3 inch).

2. Đánh giá chất lượng môi chất: Dùng nước sạch (chọn gang, đồng), nước thải/hóa chất (chọn inox) hoặc nước mặn (chọn inox 316, nhựa).

3. Lựa chọn kiểu kết nối phù hợp: Xác định đường ống hiện tại sử dụng nối ren hay nối mặt bích để chọn loại chõ bơm tương ứng.

4. Kiểm tra thông số áp suất: Đảm bảo áp suất làm việc của rọ hút lớn hơn áp suất cột áp của hệ thống.

5. Chọn thương hiệu uy tín: Ưu tiên các sản phẩm có nguồn gốc xuất xứ rõ ràng, đầy đủ chứng chỉ chất lượng để đảm bảo độ bền.

Checklist trước khi lắp đặt

Thực hiện kiểm tra theo danh sách sau trước khi tiến hành nối rọ hút vào hệ thống:

• Kiểm tra kích thước ren hoặc tiêu chuẩn mặt bích của rọ hút có khớp với đường ống hay không.

• Kiểm tra độ linh hoạt của đĩa van bằng cách dùng tay đẩy nhẹ xem van có đóng mở trơn tru không.

• Kiểm tra gioăng làm kín đảm bảo không bị nứt, lệch hoặc thiếu.

• Làm sạch đầu ống hút và phần đáy rọ trước khi vặn ren hoặc siết bích.

• Đảm bảo khoảng cách từ rọ hút đến đáy bể tối thiểu từ 30 - 50cm để tránh hút bùn đất.

• Kiểm tra kỹ lưới lọc rác không bị móp méo hay thủng lỗ lớn.

• Sau khi lắp xong, tiến hành mồi nước và chạy thử để kiểm tra độ kín.

Câu hỏi thường gặp

Sên bơm nước phi 76 có phải rọ hút nước 3 inch không?

Đúng vậy. Phi 76mm là đường kính ngoài của ống, tương đương với kích thước danh nghĩa DN80 hay 3 inch theo hệ inch. Tất cả các tên gọi này đều chỉ chung một phẩm cấp kích thước.

Có dùng được cho máy bơm ly tâm không?

Có. Đây là thiết bị bắt buộc phải có đối với các dòng máy bơm ly tâm đặt nổi không có khả năng tự mồi, giúp giữ cột nước trong ống hút khi máy bơm dừng.

Inox hay gang tốt hơn?

Về độ bền và khả năng chống ăn mòn, Inox vượt trội hơn gang. Tuy nhiên, nếu dùng cho nước sạch hoặc nước sông thông thường, chõ bơm bằng gang mang lại hiệu quả kinh tế cao hơn do giá thành rẻ hơn nhiều.

Bao lâu nên vệ sinh lưới lọc rác?

Nên kiểm tra và vệ sinh lưới lọc từ 3 - 6 tháng/lần đối với nước sạch, và 1 - 2 tháng/lần đối với nước sông, nước thải có nhiều tạp chất.

Giá sên bơm nước phi 76 bao nhiêu?

Giá thành phụ thuộc vào vật liệu (nhựa, gang, đồng hay inox) và kiểu kết nối. Các dòng rọ nhựa có giá rẻ nhất, tiếp theo là gang, đồng và đắt nhất là dòng inox 316 công nghiệp.

Tổng kết

Sên bơm nước phi 76 đóng vai trò cực kỳ quan trọng trong việc bảo vệ máy bơm, giữ nước mồi và đảm bảo sự vận hành liên tục của hệ thống thủy lực. Đầu tư một bộ rọ hút chất lượng, đúng vật liệu và lắp đặt chuẩn kỹ thuật sẽ giúp bạn tiết kiệm chi phí sửa chữa và nâng cao hiệu suất làm việc của toàn bộ công trình.

Nếu bạn đang tìm mua sên bơm nước phi 76 (rọ hút nước 3 inch) chính hãng với đa dạng vật liệu gang, đồng, inox, nhựa cùng mức giá cạnh tranh nhất, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi để được tư vấn chuyên sâu và nhận báo giá ưu đãi tức thì đối với sên bơm nước phi 76.
