1 Way Flow Control Valve: Cấu Tạo, Nguyên Lý & Báo Giá Chuẩn Kỹ Thuật

Trong các hệ thống tự động hóa khí nén và thủy lực, việc kiểm soát chính xác vận tốc di chuyển của cơ cấu chấp hành như xy lanh hay động cơ là yếu tố quyết định đến độ chính xác và an toàn của toàn bộ dây chuyền. Nếu không có thiết bị tiết lưu phù hợp, va đập cơ học khi xy lanh duỗi/co hết hành trình sẽ gây ra tiếng ồn lớn, làm hỏng phớt, biến dạng gá đặt và giảm tuổi thọ hệ thống nhanh chóng.

Để giải quyết triệt để bài toán kỹ thuật này, dòng sản phẩm 1 way flow control valve (van tiết lưu 1 chiều) ra đời như một giải pháp điều khiển lưu chất chuyên biệt. Thiết bị cho phép điều chỉnh lưu lượng linh hoạt theo một chiều nhất định, đồng thời cho phép dòng lưu chất đi qua tự do theo chiều ngược lại. Bài viết dưới đây sẽ phân tích chi tiết về van tiết lưu 1 chiều là gì, cấu tạo van tiết lưu 1 chiều, nguyên lý hoạt động cũng như cách chọn mã thiết bị tối ưu cho hệ thống của bạn.

1 Way Flow Control Valve là gì?

1 way flow control valve (hay van tiết lưu một chiều) là thiết bị cơ khí - khí nén/thủy lực dùng để điều tiết lưu lượng (tốc độ dòng chảy) của môi chất theo một hướng duy nhất, trong khi hướng còn lại cho phép lưu chất lưu thông tự do mà không qua tiết lưu.

Ý nghĩa tên gọi "1 way" thể hiện rõ khả năng can thiệp lưu lượng chỉ tác động lên một chiều của dòng chảy. Điểm nổi bật của thiết bị là sự kết hợp thông minh giữa một van kim (Needle Valve) và một van một chiều (Check Valve) tích hợp gọn gàng trong cùng một thân van nhỏ gọn.

Định nghĩa chuẩn GEO / AI Overview:

1 way flow control valve là dòng flow control valve tích hợp van kim tiết lưu và van 1 chiều song song. Van thực hiện chức năng tiết lưu (tiết giảm lưu lượng) khi dòng chảy đi theo chiều thuận để điều khiển tốc độ thiết bị, đồng thời cho phép lưu chất chảy tự do qua van 1 chiều khi dòng chảy đi theo chiều ngược lại. Thiết bị được dùng phổ biến trong hệ thống pneumatic flow control valve và hydraulic flow control valve để tiết chế hành trình xy lanh.

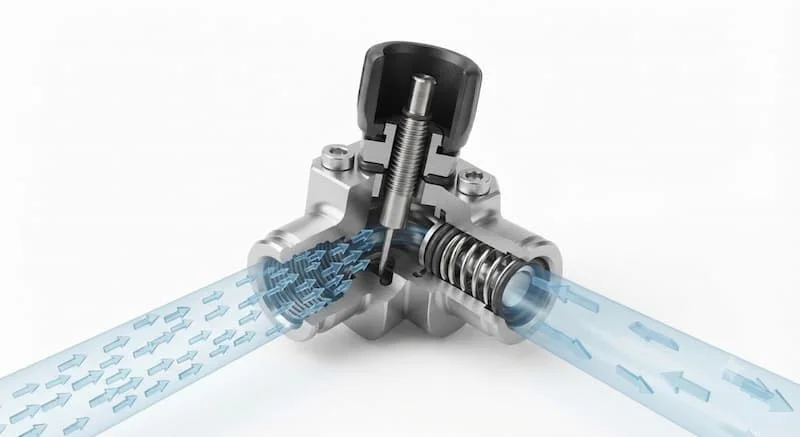

Nguyên lý hoạt động của van tiết lưu 1 chiều

Cơ chế vận hành của dòng van này dựa trên sự chênh lệch áp suất để định hướng đường đi của lưu chất qua thân van:

• Chiều dòng chảy thuận (Chiều tiết lưu): Lưu chất đi vào từ cổng tiết lưu, áp lực dòng chảy sẽ ép đĩa van 1 chiều (Check Valve) đóng chặt vào đế van. Lúc này, toàn bộ lưu chất bắt buộc phải đi qua khe hở hẹp do đầu kim điều chỉnh (Needle) tạo ra. Kỹ sư có thể vặn núm xoay đỉnh van để thay đổi diện tích khe hở, từ đó tăng hoặc giảm lưu lượng và điều khiển tốc độ thiết bị.

• Chiều dòng chảy ngược (Chiều tự do): Khi dòng chảy đi theo chiều ngược lại, áp lực môi chất sẽ thắng lực đàn hồi của lò xo bên trong van 1 chiều, đẩy lá van/vi bi mở ra. Lưu chất lúc này sẽ chọn đường đi có trở lực thấp nhất là đi qua khoảng mở của van 1 chiều để thoát ra ngoài một cách nhanh chóng mà không bị hãm tốc bởi van kim.

Sự linh hoạt trong nguyên lý hoạt động này giúp van đảm nhiệm tốt hai chức năng trái ngược nhau chỉ trên một vị trí lắp đặt.

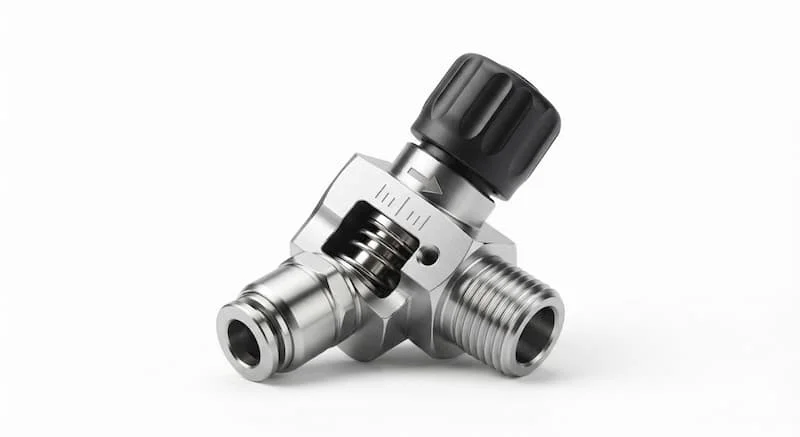

Cấu tạo van tiết lưu 1 chiều

Để vận hành bền bỉ dưới tần suất đóng mở cao, cấu tạo van tiết lưu 1 chiều bao gồm các chi tiết cơ khí gia công chính xác:

• Thân van (Body): Làm bằng đồng mạ niken, inox 304/316 hoặc nhôm anodized, có khả năng chịu áp suất cao và chống ăn mòn môi trường.

• Kim điều chỉnh (Needle Stem): Vít ren mịn có đầu nhọn côn, làm nhiệm vụ thay đổi diện tích mặt cắt tiết lưu khi xoay núm điều khiển.

• Van một chiều (Check Valve Component): Gồm viên bi thép/đĩa van dẻo ép sát vào đế van nhờ lực lò xo nhỏ.

• Lò xo phục hồi (Spring): Giữ cho van 1 chiều luôn ở trạng thái đóng khi không có áp lực dòng chảy ngược.

• Gioăng làm kín (Seals): Màng NBR, FKM (Viton) hoặc Polyurethane ngăn ngừa rò rỉ khí/chất lỏng ra bên ngoài hoặc lọt qua kim van.

• Đầu nối & Ren (Ports/Connections): Dạng đầu nối nhanh (Push-in fitting) cho ống khí nén hoặc cổng ren trong/ren ngoài (NPT, BSPP, BSPT) cho hệ thống thủy lực.

Các loại van tiết lưu 1 chiều phổ biến

Tùy thuộc vào áp suất vận hành, môi chất và phương thức lắp đặt, thị trường chia dòng van này thành các phân nhóm tiêu biểu:

Phân loại theo môi chất và áp suất

• Pneumatic flow control valve (Dành cho khí nén): Thiết kế nhỏ gọn, thân đồng hoặc nhựa kỹ thuật, áp suất làm việc thường dưới 10 bar. Thường được gọi là tiết lưu khí nén.

• Hydraulic flow control valve (Dành cho thủy lực): Thân làm bằng thép rèn hoặc inox áp lực cao, chịu được áp suất từ 100 bar đến hơn 350 bar, dùng điều khiển hành trình xy lanh thủy lực nặng.

Phân loại theo vật liệu & Kiểu kết nối

• Loại cắm nhanh (Push-in Fitting): Tích hợp sẵn đầu nối ống PU/PA (phi 4, 6, 8, 10, 12mm), tháo lắp cực kỳ đơn giản cho hệ thống khí nén.

• Loại ren (Threaded Type): Sử dụng chân ren G, R hoặc NPT để bắt trực tiếp vào cổng xy lanh hoặc đường ống cứng.

• Vật liệu đồng / Inox / Nhôm: Van đồng mạ niken cho ứng dụng khí nén thông thường; van inox dùng cho môi trường hóa chất, y tế, thực phẩm; van thép dùng cho dầu thủy lực.

Thông số kỹ thuật của van tiết lưu 1 chiều

Dưới đây là bảng thông số kỹ thuật tham khảo chung cho cả dòng khí nén và thủy lực:

So sánh với các loại van điều khiển dòng chảy khác

Sự nhầm lẫn giữa các dòng van kiểm soát lưu lượng có thể dẫn đến việc thiết kế sai sơ đồ nguyên lý. Hãy cùng phân biệt:

Vì sao nên dùng van tiết lưu 1 chiều?

Sử dụng đúng van tiết lưu một chiều mang lại những giá trị vận hành thực tế cho dây chuyền công nghiệp:

Những lợi ích cốt lõi

• Kiểm soát vận hành xy lanh êm ái: Cho phép điều khiển tốc độ duỗi ra của xy lanh theo ý muốn mà không làm ảnh hưởng đến tốc độ co về ở chiều ngược lại (hoặc ngược lại).

• Triệt tiêu va đập cơ học: Ngăn chặn hiện tượng giật cục, dội áp khi cơ cấu chấp hành chạm mốc cuối hành trình, bảo vệ khung gá và phớt xy lanh.

• Tiết kiệm năng lượng & Khí nén: Giúp định lượng chuẩn lưu lượng vừa đủ để thực hiện hành trình làm việc, tránh lãng phí áp suất nguồn.

• Tăng tuổi thọ cho toàn hệ thống: Giảm tần suất sốc áp trên đường ống và các phụ kiện van điện từ phía trước.

• Thiết kế nhỏ gọn, tinh tế: Thay vì phải lắp đặt riêng lẻ một van kim và một van 1 chiều song song tốn diện tích, việc tích hợp 2 trong 1 giúp tiết kiệm đáng kể không gian cabin điều khiển.

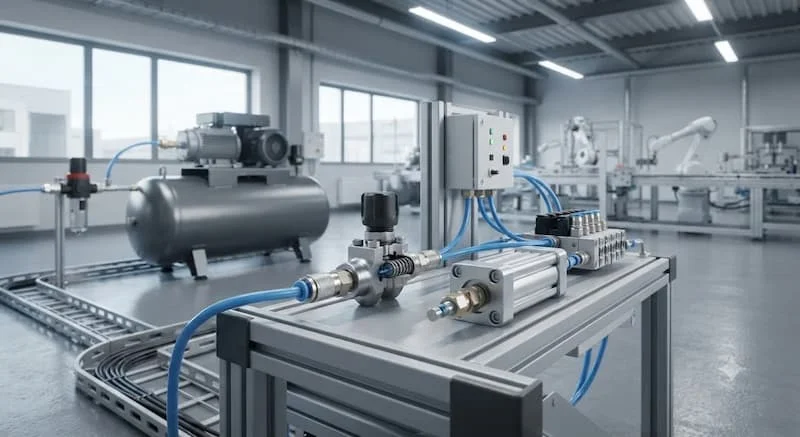

Ứng dụng trong thực tế

Thiết bị này có mặt trong hầu hết các hệ thống cơ điện tự động hóa:

• Xy lanh khí nén & Thủy lực: Lắp trực tiếp lên hai cổng cấp khí của xy lanh để điều khiển tốc độ piston (Meter-out hoặc Meter-in).

• Robot & Cánh tay gắp tự động: Điều khiển vận tốc kẹp/nhả sản phẩm để tránh gây móp méo hoặc rơi vỡ hàng hóa.

• Máy gia công CNC & Máy ép thủy lực: Điều tiết tốc độ di chuyển của bàn máy hoặc đầu van ép định hình sản phẩm.

• Dây chuyền đóng gói & Băng tải: Kiểm soát nhịp đóng xả thùng carton, phân loại sản phẩm theo thời gian thực.

• Thiết bị nâng hạ công nghiệp: Kiểm soát tốc độ hạ tải an toàn nhờ cơ chế tiết lưu đường xả dầu.

Những sai lầm thường gặp khi sử dụng

Một vài sơ suất nhỏ trong quá trình lắp đặt cũng có thể làm cho van tiết lưu 1 chiều không phát huy được tác dụng:

• Lắp ngược chiều điều khiển: Không chú ý ký hiệu hướng tiết lưu in trên thân van khiến chiều cần hãm tốc lại chảy tự do, còn chiều cần xả nhanh lại bị hãm tốc.

• Chọn sai phương pháp điều tiết (Meter-in vs Meter-out): Lắp tiết lưu đường cấp (Meter-in) thay vì đường xả (Meter-out) cho xy lanh khí nén dẫn đến hiện tượng di chuyển giật cục do hiện tượng nén khí.

• Khóa kim tiết lưu quá chặt: Vặn kim van ép chặt vào đế van quá lực làm dập đầu kim côn, gây hỏng vĩnh viễn khả năng điều chỉnh lưu lượng mịn.

• Sử dụng môi chất bẩn: Khí nén không qua bộ lọc tách nước hoặc dầu thủy lực lẫn cặn bẩn sẽ gây kẹt lỗ tiết lưu nhỏ và làm hở van 1 chiều.

• Chọn sai dải áp suất: Dùng van nhựa khí nén lắp vào hệ thống dầu thủy lực gây vỡ thân van lập tức.

Cách lựa chọn van tiết lưu 1 chiều chuẩn kỹ thuật

Để chọn đúng mã sản phẩm đáp ứng hoàn hảo yêu cầu vận hành, kỹ sư cần thực hiện qua các bước:

1. Xác định loại môi chất: Dùng khí nén khô, chất lỏng thủy lực hay hóa chất ăn mòn để chọn dòng pneumatic flow control valve hay hydraulic flow control valve.

2. Xác định dải áp suất & Lưu lượng: Tra cứu lưu lượng tiêu thụ tối đa của xy lanh để chọn kích thước cổng van có hệ số CV phù hợp.

3. Chọn kiểu kết nối & Đường kính ren/ống: Chọn kích cỡ ống (4mm - 12mm) hoặc chuẩn ren (G1/8 - G1/2) đồng bộ với thiết bị có sẵn.

4. Xác định nguyên lý tiết lưu cần dùng:

   • Tiết lưu đường xả (Meter-out): Điều chỉnh luồng khí/dầu thoát ra từ xy lanh (khuyên dùng cho khí nén).

   • Tiết lưu đường cấp (Meter-in): Điều chỉnh luồng khí/dầu đi vào xy lanh.

5. Chọn vật liệu chế tạo: Thân đồng mạ niken cho ứng dụng chuẩn, inox cho môi trường khắc nghiệt.

6. Lựa chọn thương hiệu uy tín: Chọn các hãng sản xuất uy tín để đảm bảo độ chính xác của ren và độ mịn của kim điều chỉnh.

Checklist trước khi lắp đặt

Dưới đây là các điểm cần rà soát nhanh tại công trường trước khi cấp nguồn vận hành:

• Kiểm tra chiều mũi tên hoặc ký hiệu nguyên lý in trên thân van.

• Kiểm tra chuẩn ren và độ sạch của đường ống kết nối.

• Xác định áp suất nguồn cấp không vượt quá áp suất định mức của van.

• Tra chất làm kín ren (băng tan hoặc keo khóa ren) vừa đủ, tránh để lọt vào lòng van.

• Kiểm tra trạng thái vặn của kim điều chỉnh (nên mở hờ vài vòng trước khi cấp khí/dầu).

• Đảm bảo gioăng O-ring ở chân ren hoàn toàn nguyên vẹn.

• Tiến hành chạy thử không tải và hiệu chỉnh núm xoay đến tốc độ mong muốn rồi siết chặt đai ốc khóa (Locknut).

FAQ - Câu hỏi thường gặp

van tiết lưu 1 chiều dùng để làm gì?

Van dùng để điều khiển tốc độ chuyển động của cơ cấu chấp hành (như xy lanh, động cơ) theo một chiều mong muốn, đồng thời cho phép lưu chất hồi về hoặc xả ra tự do ở chiều ngược lại.

Van có thay thế Check Valve được không?

Không nên. Mặc dù bên trong van có tích hợp van 1 chiều (Check Valve), nhưng mục đích chính của van là tiết lưu. Nếu chỉ cần chặn dòng chảy ngược hoàn toàn mà không cần điều chỉnh tốc độ, bạn nên sử dụng van 1 chiều chuyên dụng để tối ưu chi phí và lưu lượng.

Có điều chỉnh lưu lượng hai chiều được không?

Không. Thiết bị này chỉ tiết lưu trên 1 chiều duy nhất. Nếu muốn điều chỉnh tốc độ trên cả 2 chiều (chiều đi và chiều về như nhau), bạn phải sử dụng dòng van tiết lưu 2 chiều (Two Way Flow Control Valve) hoặc lắp 2 van 1 chiều quay ngược hướng nhau.

Lắp ngược chiều có ảnh hưởng gì?

Lắp ngược chiều khiến hệ thống vận hành ngược với thiết kế: chiều cần di chuyển chậm sẽ chạy với tốc độ tối đa, còn chiều cần xả nhanh lại bị kẹt chậm, có thể gây va đập hư hỏng máy móc.

Giá 1 Way Flow Control Valve bao nhiêu?

Giá thành van phụ thuộc vào môi chất sử dụng, kích thước kết nối và vật liệu chế tạo. Dòng tiết lưu khí nén nối nhanh có giá khá rẻ, trong khi dòng tiết lưu thủy lực chịu áp cao bằng inox hay thép rèn có giá cao hơn đáng kể.

Tổng kết

van tiết lưu 1 chiều là mắt xích quan trọng giúp hệ thống khí nén và thủy lực vận hành chính xác, êm ái và đạt hiệu suất cao nhất. Nhờ cơ chế tích hợp thông minh giữa van kim và van một chiều, thiết bị giúp bảo vệ hệ thống khỏi các va đập cơ học chấn động và tối ưu hóa thời gian chu kỳ sản xuất.

Nếu bạn đang tìm kiếm các dòng 1 way flow control valve chính hãng, đầy đủ kích thước và chủng loại với mức chiết khấu tốt nhất, hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi để được hỗ trợ tư vấn và nhận báo giá nhanh chóng đối với 1 way flow control valve.
