Mặt Bích DN200 Là Gì? Thông Số Kỹ Thuật Và Hướng Dẫn Lựa Chọn Chuẩn Xác

Trong các hệ thống đường ống công nghiệp có lưu lượng lớn, việc đảm bảo tính liên kết bền vững và khả năng chịu áp lực cao là yêu cầu tiên quyết. Mặt bích DN200 (Flange DN200) chính là phụ kiện đóng vai trò xương sống trong việc kết nối các đoạn ống, van và thiết bị đo lường. Với kích thước danh nghĩa lên đến 200mm, loại mặt bích này không chỉ đòi hỏi sự chính xác về cơ khí mà còn phải tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế để ngăn ngừa rủi ro rò rỉ. Dù bạn đang vận hành một nhà máy xử lý nước hay hệ thống PCCC tòa nhà, hiểu rõ về Flange DN200 sẽ giúp tối ưu hóa chi phí và đảm bảo an toàn tuyệt đối cho công trình.

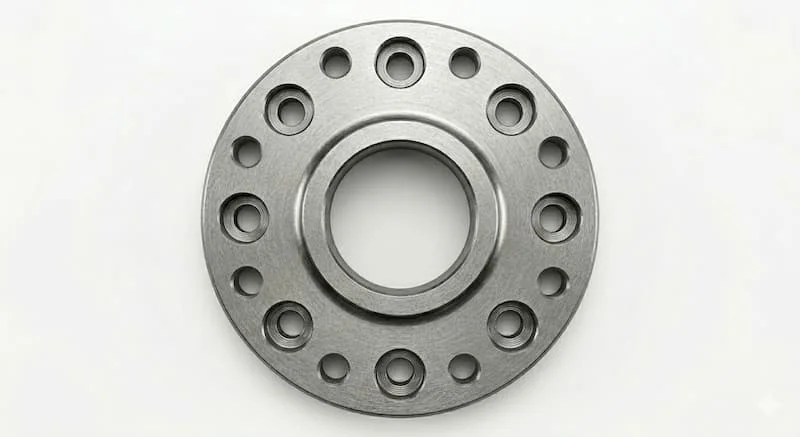

Mặt bích DN200 là gì? Định nghĩa theo quy ước kỹ thuật

Flange DN200 là loại phụ kiện cơ khí có hình dạng đĩa tròn (hoặc vuông tùy biến thể), được sử dụng để kết nối hai đoạn ống hoặc ống với các thiết bị như van, máy bơm. Ký hiệu DN200 đại diện cho "Diameter Nominal" – đường kính danh nghĩa của đường ống là 200mm (tương đương khoảng 8 inch theo hệ Mỹ).

Một lưu ý đặc biệt quan trọng dành cho kỹ sư thiết kế: DN200 không phải là đường kính thực tế (Outer Diameter - OD) của mặt bích hay của ống. Đường kính ngoài thực tế của ống DN200 thường rơi vào khoảng 219mm. Mặt bích được thiết kế dựa trên con số danh nghĩa này để tạo ra sự đồng bộ trong lắp lẫn. Khi bạn chọn mua Flange DN200, bạn đang chọn một giải pháp kết nối cho hệ thống ống có tải lượng trung bình lớn, phổ biến trong các trục ống dẫn chính.

Nguyên lý kết nối và vai trò của mặt bích trong hệ thống

Nguyên lý hoạt động của Flange DN200 dựa trên sự kết hợp của ba thành phần chính: cặp mặt bích, hệ thống bu lông và gioăng làm kín (gasket). Khi hai mặt bích được đặt đối diện nhau, gioăng làm kín sẽ được đặt ở giữa bề mặt tiếp xúc.

Cơ chế tạo độ kín:

• Siết lực: Khi các bu lông được siết chặt theo đúng moment lực, chúng sẽ ép hai mặt bích lại gần nhau.

• Biến dạng gioăng: Lực nén này làm gioăng biến dạng nhẹ, lấp đầy các khe hở li ti trên bề mặt bích, tạo ra môi trường kín tuyệt đối ngăn lưu chất thoát ra ngoài.

Sử dụng kết nối mặt bích mang lại ưu điểm vượt trội so với mối hàn trực tiếp là khả năng tháo lắp linh hoạt. Điều này cực kỳ quan trọng đối với hệ thống DN200, vốn thường là các trục ống chính cần được kiểm tra, vệ sinh hoặc thay thế van định kỳ mà không cần cắt bỏ đường ống.

Các loại Flange DN200 phổ biến

Tùy vào điều kiện môi trường và áp suất vận hành, Flange DN200 được chia thành nhiều loại thiết kế đặc thù:

• Mặt bích hàn cổ (Weld Neck): Có phần cổ dài để hàn đối đầu với ống. Loại này có khả năng chịu áp suất cực cao và chống rung động tốt, thường dùng trong dầu khí.

• Mặt bích trượt (Slip-on): Ống được lồng vào trong mặt bích và hàn cả hai mặt. Đây là loại phổ biến nhất cho kích thước DN200 vì dễ thi công và căn chỉnh.

• Mặt bích mù (Blind Flange): Không có lỗ ở tâm, dùng để đóng kín đầu ống hoặc các họng chờ thiết bị.

• Mặt bích ren (Threaded): Kết nối bằng ren, thường dùng cho các hệ thống không cho phép sử dụng lửa hàn hoặc áp suất thấp.

Insight chuyên gia: Với kích thước DN200, mặt bích Slip-on thường là lựa chọn tối ưu về kinh tế cho các hệ thống nước sạch và HVAC, trong khi Weld Neck là bắt buộc cho các đường ống hơi nóng áp lực cao.

Thông số kỹ thuật chi tiết của Flange DN200

Việc nắm vững thông số kỹ thuật giúp bạn tránh được lỗi "lắp không vừa" vốn cực kỳ tốn kém với các linh kiện lớn như DN200. Các thông số cần chú ý bao gồm:

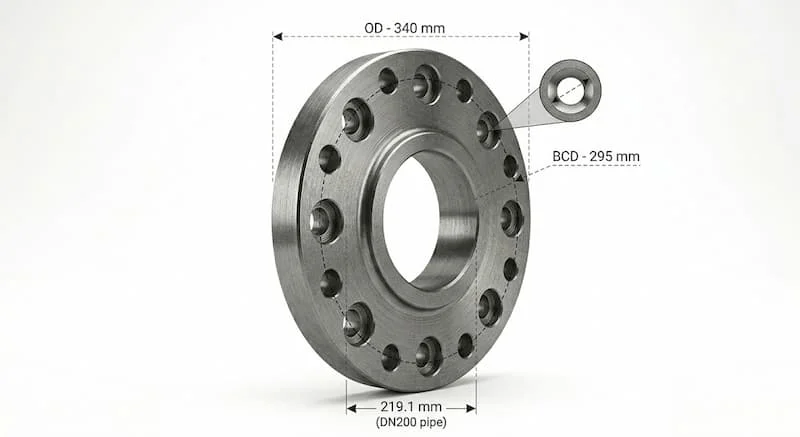

• Đường kính ngoài (Outside Diameter): Thường dao động từ 340mm đến 380mm tùy tiêu chuẩn.

• Số lỗ bu lông: Với DN200, số lỗ thường là 8 lỗ hoặc 12 lỗ.

• BCD (Bolt Circle Diameter): Đường kính vòng tâm lỗ bu lông. Đây là thông số sống còn để các bu lông có thể xỏ qua.

• Độ dày (Thickness): Quyết định khả năng chịu áp suất tĩnh của mặt bích.

Các mức áp suất phổ biến như PN10, PN16 (theo tiêu chuẩn châu Âu) hoặc Class 150 (theo tiêu chuẩn Mỹ) sẽ quyết định độ dày và số lượng lỗ bu lông của Flange DN200.

So sánh các tiêu chuẩn JIS – ANSI – DIN: Tại sao không thể thay thế lẫn nhau?

Mặc dù cùng gọi là Flange DN200, nhưng mặt bích sản xuất theo tiêu chuẩn Nhật Bản (JIS) sẽ không bao giờ lắp vừa với tiêu chuẩn Mỹ (ANSI) hay Đức (DIN).

Insight: Sai lầm lớn nhất của các nhà thầu là nhầm lẫn PCD giữa các tiêu chuẩn này. Ví dụ, mặt bích JIS 10K DN200 có PCD là 290mm, trong khi ANSI Class 150 DN200 có PCD lên đến 298.5mm. Chỉ lệch vài milimet cũng đủ để bạn phải hủy bỏ toàn bộ lô hàng.

Tại sao DN200 lại có nhiều kiểu dáng và vật liệu khác nhau?

Sự đa dạng của Flange DN200 không phải ngẫu nhiên mà xuất phát từ yêu cầu khắt khe của môi trường lưu chất:

1. Theo áp suất: Hệ thống nước thải thông thường chỉ cần bích PN10, nhưng hệ thống hơi nóng bắt buộc dùng PN25 hoặc Class 300 với độ dày lớn hơn để tránh biến dạng.

2. Theo môi trường: * Thép carbon (A105): Dùng cho nước, dầu, khí thông thường.

   • Inox (304/316): Dùng cho hóa chất ăn mòn, thực phẩm hoặc nước sạch yêu cầu độ tinh khiết cao.

   • Nhựa (PVC/PPR): Dùng cho các hệ thống tưới tiêu hoặc hóa chất nồng độ thấp.

Ứng dụng thực tế của Flange DN200 trong công nghiệp

Với lưu lượng tải lớn, Flange DN200 xuất hiện tại các vị trí trọng yếu:

• Hệ thống cấp nước đô thị: Kết nối các trục đường ống chính dẫn nước từ nhà máy về các khu dân cư.

• Hệ thống PCCC: Dùng trong các cụm bơm chữa cháy công suất lớn cho các tòa nhà cao tầng.

• Hệ thống HVAC: Kết nối các đường ống Chiller trung tâm trong các trung tâm thương mại.

• Công nghiệp hóa chất: Dẫn lưu chất trong các dây chuyền sản xuất phân bón, lọc hóa dầu.

Những sai lầm chết người khi lựa chọn Flange DN200

Dựa trên kinh nghiệm thực tế, các lỗi sau đây thường xuyên gây thiệt hại về kinh tế:

• Nhầm lẫn giữa DN và OD: Mua mặt bích dựa trên đường kính ngoài thực tế của ống thay vì ký hiệu danh nghĩa, dẫn đến sai kích cỡ tâm lỗ.

• Sai tiêu chuẩn (JIS vs ANSI): Đây là lỗi phổ biến nhất khi lắp đặt thiết bị nhập khẩu (van chuẩn Mỹ nhưng mua bích chuẩn Nhật).

• Không kiểm tra áp suất định mức: Sử dụng mặt bích PN10 cho hệ thống có áp suất làm việc PN16 gây nứt bích hoặc rò rỉ gioăng.

Hậu quả: Không chỉ là lãng phí chi phí vật tư, rò rỉ tại khớp nối DN200 có thể gây ngập lụt nhà máy hoặc cháy nổ nếu lưu chất là hóa chất nguy hiểm.

Cách chọn Flange DN200 đúng kỹ thuật (Checklist)

Để đảm bảo chọn đúng loại Flange DN200, hãy tuân thủ checklist 5 bước sau:

• Xác định DN: Chắc chắn ống của bạn là DN200 (phi 219mm).

• Chọn tiêu chuẩn: Hệ thống đang chạy theo JIS, ANSI hay DIN? (Kiểm tra thiết bị kết nối đi kèm).

• Kiểm tra áp suất: Áp lực vận hành thực tế là bao nhiêu (PN10, PN16, Class 150...)?

• Chọn vật liệu: Môi trường có ăn mòn không? Cần thép hay inox?

• Kiểm tra số lỗ bu lông: Đối chiếu với số lỗ trên van hoặc máy bơm hiện có.

Lưu ý sống còn khi lắp đặt Flange DN200

Kích thước DN200 khá nặng và lực ép lớn, do đó cần lưu ý:

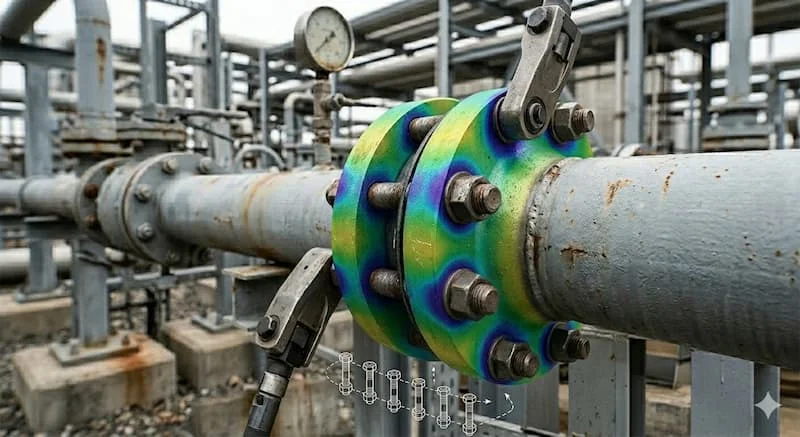

1. Siết bu lông đối xứng: Phải siết theo hình sao để lực ép lên gioăng đều nhất, tránh vênh bích gây rò rỉ một bên.

2. Vệ sinh bề mặt: Đảm bảo bề mặt bích không có rỉ sét hoặc bụi bẩn trước khi đặt gioăng.

3. Dùng gioăng phù hợp: Gioăng cao su cho nước, gioăng chì (Graphite) cho hơi nóng và gioăng PTFE cho hóa chất.

FAQ – Giải đáp thắc mắc về mặt bích DN200

1.DN200 là bao nhiêu mm?

DN200 là đường kính danh nghĩa 200mm. Tuy nhiên, đường kính ngoài của ống đi kèm thường là 219mm.

2.Mặt bích DN200 thường có bao nhiêu lỗ bu lông?

Tùy tiêu chuẩn. JIS 10K DN200 có 8 lỗ, trong khi DIN PN16 DN200 có 12 lỗ.

3.Có thể thay mặt bích JIS bằng mặt bích ANSI không?

Không. Khoảng cách tâm lỗ và đường kính ngoài của chúng khác nhau hoàn toàn, không thể xỏ bu lông qua.

4.Mặt bích mù DN200 dùng để làm gì?

Dùng để bịt kín đầu ống DN200, ngăn không cho lưu chất chảy qua tại điểm cuối hệ thống.

Kết luận

Mặt bích DN200 là một trong những phụ kiện quan trọng nhất trong các hệ thống đường ống lớn. Việc lựa chọn đúng tiêu chuẩn, áp suất và vật liệu không chỉ giúp hệ thống vận hành bền bỉ mà còn ngăn chặn những rủi ro rò rỉ nguy hiểm. Đừng để những sai sót nhỏ về thông số kỹ thuật làm ảnh hưởng đến tiến độ và chất lượng công trình của bạn.

Hãy luôn ưu tiên các sản phẩm đạt chuẩn quốc tế và yêu cầu chứng chỉ CO/CQ rõ ràng khi mua mặt bích DN200.
