Mặt bích DN32: Thông số kỹ thuật, tiêu chuẩn và kinh nghiệm lựa chọn từ chuyên gia

Bạn đang thi công hệ thống đường ống mặt bích nhưng lại băn khoăn không biết nên chọn tiêu chuẩn JIS, ANSI hay DIN? Trong thực tế, chỉ cần một sai sót nhỏ trong việc xác định tiêu chuẩn hoặc áp lực làm việc, toàn bộ hệ thống có thể đối mặt với nguy cơ không lắp vừa khớp, rò rỉ lưu chất, hoặc thậm chí là cháy nổ gây mất an toàn. Việc nắm vững kiến thức về phụ kiện này không chỉ giúp bạn tối ưu chi phí mà còn đảm bảo tính bền vững cho công trình. Bài viết dưới đây sẽ phân tích chi tiết từ A–Z về mặt bích để bạn có cái nhìn chuyên sâu nhất.

Mặt bích là gì?

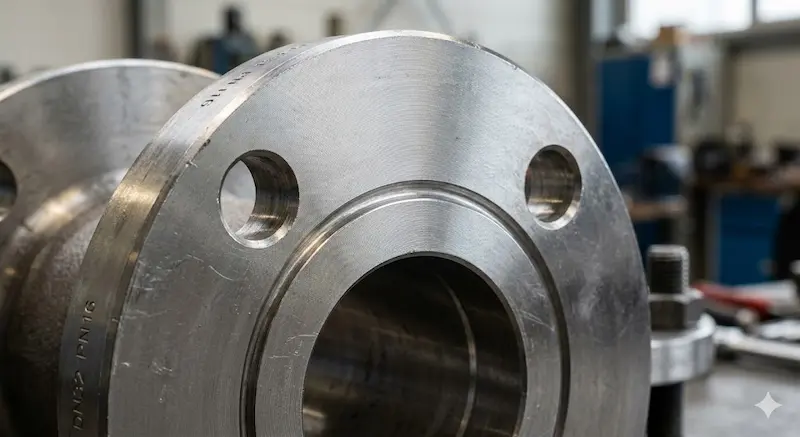

Mặt bích là một loại phụ kiện cơ khí đóng vai trò là cầu nối quan trọng trong các hệ thống đường ống công nghiệp. "DN" (Diameter Nominal) là chỉ số đường kính danh nghĩa, và DN32 tương ứng với đường ống có kích thước xấp xỉ 1 1/4 inch. Thực tế, đường kính ngoài (OD) của ống thép tương ứng thường rơi vào khoảng 42.4mm.

Vai trò chính của mặt bích là liên kết các đoạn ống với nhau, hoặc kết nối ống với các thiết bị ngoại vi như van, máy bơm, bình áp lực. Điểm ưu việt của việc dùng mặt bích thay vì hàn trực tiếp chính là khả năng tháo lắp linh hoạt, giúp kỹ thuật viên dễ dàng vệ sinh, bảo trì hoặc thay thế linh kiện mà không cần cắt bỏ đường ống.

Nguyên lý hoạt động của mặt bích

Nguyên lý cốt lõi của mặt bích dựa trên cơ chế truyền lực ép thông qua bu lông để tạo ra một mối nối kín khít tuyệt đối. Một bộ kết nối hoàn chỉnh sẽ bao gồm hai mặt bích đặt đối diện nhau, ở giữa là một vòng đệm (gioăng/gasket).

Khi chúng ta siết chặt hệ thống bu lông xung quanh vành bích, lực ép sẽ nén chặt vòng đệm vào bề mặt của hai mặt bích. Vòng đệm này (có thể là cao su, PTFE hoặc chì) sẽ điền đầy vào các rãnh siêu nhỏ trên bề mặt kim loại, ngăn chặn lưu chất rò rỉ ra ngoài. Đây là lý do tại sao chất lượng bề mặt bích và độ phẳng của gioăng lại quyết định trực tiếp đến hiệu suất vận hành của hệ thống áp lực cao.

Phân loại mặt bích DN32 phổ biến

Để chọn đúng loại mặt bích, kỹ sư cần hiểu rõ đặc điểm cấu tạo của từng dòng sản phẩm dựa trên yêu cầu kỹ thuật cụ thể:

• Mặt bích hàn cổ (Weld Neck): Có phần cổ dài để hàn trực tiếp vào đầu ống. Loại này chịu được áp suất cực cao và rung động mạnh, thường dùng trong hệ thống hơi bão hòa hoặc hóa chất.

• Mặt bích trượt (Slip On): Có lỗ trong lớn hơn đường kính ống một chút, cho phép ống trượt vào bên trong rồi mới tiến hành hàn cả mặt trong lẫn mặt ngoài. Đây là loại phổ biến nhất vì dễ lắp đặt và chi phí rẻ.

• Mặt bích mù (Blind Flange): Không có lỗ ở giữa, dùng để chặn cuối đường ống hoặc bịt các đầu chờ. Nó đóng vai trò như một nắp đậy nhưng có thể tháo rời để mở rộng hệ thống sau này.

• Mặt bích ren (Threaded): Thay vì hàn, mặt bích này kết nối với ống bằng ren. Nó là lựa chọn tối ưu cho các khu vực dễ cháy nổ (không được dùng nhiệt/lửa) hoặc các hệ thống áp suất thấp, đường ống mạ kẽm.

Bảng thông số kỹ thuật mặt bích

Mỗi tiêu chuẩn quốc tế sẽ có các thông số kích thước khác nhau. Dưới đây là bảng tra nhanh thông số kỹ thuật cơ bản cho mặt bích để bạn đối chiếu:

So sánh các tiêu chuẩn mặt bích

Việc nhầm lẫn giữa các hệ tiêu chuẩn là "cơn ác mộng" tại công trường. Hãy cùng phân tích sâu hơn về sự khác biệt này:

1. JIS (Japanese Industrial Standards): Phổ biến nhất tại Việt Nam nhờ các công trình vốn Nhật và Đài Loan. Hệ JIS 10K là mức áp suất thông dụng, cân bằng giữa độ bền và chi phí.

2. ANSI (American National Standards Institute): Dùng hệ đo lường inch. Tiêu chuẩn Class 150 hoặc Class 300 cực kỳ khắt khe về vật liệu, thường xuất hiện trong ngành dầu khí và lọc hóa dầu.

3. DIN (Deutsches Institut für Normung): Tiêu chuẩn Đức, đại diện cho hệ chuẩn châu Âu. PN16 là mức áp lực tương đương 16 bar, có thiết kế dày dặn và độ chính xác cơ khí rất cao.

Nhấn mạnh: Kích thước tâm lỗ và đường kính ngoài của các tiêu chuẩn này không thể thay thế trực tiếp. Nếu bạn mua nhầm tiêu chuẩn, việc "chế" lại bằng cách khoan thêm lỗ sẽ làm mất đi khả năng chịu lực an toàn của mặt bích.

Tại sao chọn sai mặt bích gây hậu quả lớn?

Việc chọn sai mặt bích không chỉ đơn thuần là tổn thất về tài chính mà còn tiềm ẩn nhiều rủi ro hệ thống:

• Lệch lỗ bu lông: Đây là hậu quả trực tiếp nhất. Bạn sẽ không thể xỏ bu lông qua hai mặt bích để kết nối, dẫn đến đình trệ tiến độ thi công.

• Rò rỉ lưu chất: Khi mặt bích và gioăng không khớp hoàn toàn, áp suất chất lỏng/khí sẽ tìm đường thoát ra ngoài. Nếu là hóa chất hoặc hơi nóng, điều này cực kỳ nguy hiểm cho công nhân vận hành.

• Nổ hệ thống: Nếu chọn mặt bích có cấp áp suất thấp (ví dụ dùng 5K cho hệ thống 20 bar), hiện tượng biến dạng hoặc nứt vỡ mặt bích là điều tất yếu dưới áp lực lớn.

Mặt bích dùng trong những hệ thống nào?

Nhờ kích thước trung bình, mặt bích xuất hiện dày đặc trong cả dân dụng lẫn công nghiệp:

• Hệ thống cấp thoát nước: Dùng kết nối các trục ống nhánh trong tòa nhà cao tầng.

• Hệ thống PCCC: Kết nối đầu bơm, van báo động và các họng tiếp nước.

• Hệ thống HVAC: Dùng trong đường ống dẫn nước lạnh của chiller hoặc nồi hơi.

• Xử lý nước thải: Kết nối các bồn chứa hóa chất nhờ khả năng chống ăn mòn khi dùng vật liệu inox.

Sai lầm thường gặp khi chọn mặt bích

Rất nhiều khách hàng và nhân viên thu mua mới thường mắc các lỗi cơ bản sau:

1. Nhầm lẫn DN32 là phi 32: Thực tế, DN32 là tên gọi danh nghĩa, đường kính ngoài thực tế của ống phải là 42.4mm. Nếu mua theo số phi 32, bạn sẽ nhận được mặt bích quá nhỏ so với ống.

2. Không kiểm tra vật liệu: Sử dụng mặt bích thép cho môi trường nước biển hoặc hóa chất sẽ khiến phụ kiện bị gỉ sét chỉ sau vài tháng.

3. Quên thông số áp suất: Chỉ yêu cầu "mặt bích" mà không nói rõ là 10K hay PN16 sẽ khiến người bán dễ giao loại mỏng nhất, không đủ an toàn cho hệ thống.

Cách chọn mặt bích chuẩn kỹ thuật

Để mua được sản phẩm chuẩn xác, bạn nên tuân thủ checklist dưới đây:

• Bước 1 - Xác định tiêu chuẩn: Hệ thống hiện tại đang dùng JIS, ANSI hay DIN? Hãy nhìn trên các van hoặc thiết bị đã lắp sẵn để đồng bộ.

• Bước 2 - Chọn áp lực làm việc: Áp suất tối đa của hệ thống là bao nhiêu? (Ví dụ: 10 bar chọn JIS 10K, 16 bar chọn PN16).

• Bước 3 - Lựa chọn vật liệu:

  • Inox (304, 316): Dùng cho thực phẩm, hóa chất, môi trường chống gỉ.

  • Thép Carbon (A105, Q235): Dùng cho nước sạch, dầu, PCCC để tiết kiệm chi phí.

  • Nhựa (PVC, PPR): Dùng cho hệ thống xử lý nước dân dụng.

• Bước 4 - Kiểu kết nối: Hàn trượt, hàn cổ hay dùng ren?

Lưu ý khi lắp đặt mặt bích

Lắp đặt đúng kỹ thuật giúp kéo dài tuổi thọ mối nối lên gấp nhiều lần:

1. Siết bu lông theo hình sao: Không siết vòng tròn. Hãy siết các cặp bu lông đối diện nhau để lực ép được phân bổ đều lên bề mặt gioăng.

2. Kiểm tra độ đồng tâm: Đảm bảo hai đầu ống thẳng hàng trước khi siết. Nếu lắp lệch, mặt bích sẽ bị vênh và gây rò rỉ dù bạn có siết chặt đến đâu.

3. Sử dụng đúng loại gioăng: Đừng dùng gioăng cao su thường cho hệ thống hơi nóng, hãy dùng gioăng chì hoặc gioăng amiăng chịu nhiệt.

FAQ - Câu hỏi thường gặp

1. DN32 tương đương với phi bao nhiêu?

DN32 tương đương với đường kính ngoài thực tế là 42.4mm (phi 42).

2. Mặt bích JIS 10K DN32 có lắp vừa vào van chuẩn DIN không?

Không. Kích thước đường kính ngoài và tâm lỗ bu lông của hai tiêu chuẩn này khác nhau, không thể lắp lẫn.

3. Nên chọn mặt bích DN32 inox hay thép?

Nếu hệ thống nước sạch bình thường hoặc PCCC, thép là lựa chọn kinh tế. Nếu dùng trong thực phẩm, y tế hoặc môi trường acid, bắt buộc dùng inox 304 hoặc 316.

4. Một bộ mặt bích DN32 cần bao nhiêu bộ bu lông?

Thông thường mặt bích dùng 4 bộ bu lông M16.

Kết luận

Việc hiểu rõ và lựa chọn đúng mặt bích không chỉ là vấn đề kỹ thuật mà còn là yếu tố sống còn đảm bảo an toàn cho toàn bộ công trình. Một sai lầm nhỏ trong thông số có thể dẫn đến lãng phí thời gian và ngân sách cực lớn Mặt bích dn32.
