Flange EN1092-1: Tiêu Chuẩn Mặt Bích Châu Âu Và Những Lưu Ý Kỹ Thuật Sống Còn

Bạn đã bao giờ rơi vào tình huống dở khóc dở cười khi toàn bộ hệ thống đường ống đã sẵn sàng, nhưng các mặt bích mới nhập về lại không thể kết nối khớp với thiết bị? Việc lựa chọn sai thông số PN hoặc nhầm lẫn giữa các tiêu chuẩn quốc tế không chỉ gây lãng phí ngân sách mà còn tiềm ẩn nguy cơ rò rỉ, cháy nổ nghiêm trọng. Trong đó, flange-1 nổi lên như một quy chuẩn khắt khe và phổ biến nhất tại các công trình hiện đại. Hiểu đúng về tiêu chuẩn này chính là cách duy nhất để đảm bảo tính đồng bộ và an toàn tuyệt đối cho hệ thống áp lực của bạn.

Flange-1 là gì? Định nghĩa theo chuẩn quốc tế

Flange-1 là tiêu chuẩn châu Âu (European Standard) quy định cụ thể về kích thước, áp suất vận hành, vật liệu và dung sai cho các loại mặt bích làm từ thép carbon và thép không gỉ. Đây được coi là "ngôn ngữ chung" cho các kỹ sư khi thiết kế hệ thống đường ống dẫn lưu chất trong môi trường công nghiệp.

Khác với các tiêu chuẩn dành cho vật liệu khác như EN1092-2 (dành cho gang) hay EN1092-3 (cho hợp kim đồng), flange-1 tập trung hoàn toàn vào thép. Nó bao quát một dải rộng từ mặt bích mù, mặt bích hàn cổ đến các loại mặt bích lỏng. Việc nắm vững định nghĩa này giúp nhà thu mua phân loại chính xác nhu cầu, tránh việc nhầm lẫn với các tiêu chuẩn cũ đã lỗi thời hoặc không tương thích về mặt kỹ thuật.

Nguyên lý và bản chất của tiêu chuẩn EN1092-1

Về bản chất, flange-1 không phải là một mã sản phẩm cụ thể mà là một hệ thống quy chiếu kỹ thuật. Nó thiết lập các rào cản an toàn bằng cách đồng bộ hóa đường kính danh nghĩa (DN) và áp suất danh nghĩa (PN). Khi một sản phẩm được đóng dấu tiêu chuẩn này, nó đảm bảo rằng khoảng cách lỗ bulông, số lượng lỗ và độ dày vành bích đã được tính toán để chịu đựng mức áp suất tương ứng mà không bị biến dạng.

Nguyên lý cốt lõi của EN1092-1 là tính trao đổi lẫn nhau. Điều này có nghĩa là một chiếc van sản xuất tại Đức và một mặt bích sản xuất tại Việt Nam, nếu cùng tuân thủ EN1092-1, sẽ lắp ghép hoàn hảo với nhau. Nếu không có sự thống nhất này, việc bảo trì các hệ thống xuyên quốc gia sẽ trở thành thảm họa kỹ thuật. Việc sử dụng mặt bích sai tiêu chuẩn thường dẫn đến hiện tượng "lệch tâm" hoặc "hở gioăng", gây thiệt hại không thể lường trước về người và tài sản.

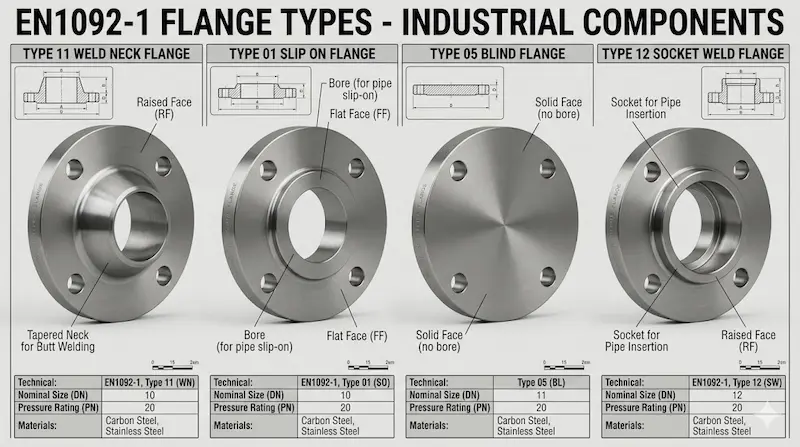

Phân tích chuyên sâu: Các loại Flange-1 phổ biến

Tiêu chuẩn EN1092-1 phân chia mặt bích thành các "Type" riêng biệt, mỗi loại phục vụ một mục đích cơ lý khác nhau:

• Weld Neck (Type 11 - Mặt bích hàn cổ): Có phần cổ dài giúp chuyển hướng ứng suất từ mặt bích sang đường ống. Loại này chuyên dùng cho môi trường áp suất cực cao và nhiệt độ thay đổi liên tục.

• Slip On (Type 01/12 - Mặt bích rỗng): Ống được đút vào bên trong mặt bích và hàn ở cả hai mặt. Nó được ưa chuộng nhờ tính linh hoạt và dễ lắp đặt trong các hệ thống áp suất trung bình.

• Blind Flange (Type 05 - Mặt bích mù): Không có lỗ ở tâm, dùng để bịt kín đầu ống hoặc các khoang kiểm tra.

• Threaded Flange (Type 13 - Mặt bích ren): Kết nối bằng ren, thường dùng trong các khu vực dễ cháy nổ nơi việc hàn nhiệt bị cấm.

Mỗi loại mặt bích trên đều có đặc điểm hình học riêng. Việc chọn sai loại (ví dụ dùng Type 01 cho hệ thống rung động mạnh thay vì Type 11) sẽ khiến mối hàn nhanh chóng bị mỏi và nứt vỡ.

Thông số kỹ thuật quan trọng của Flange EN1092-1

Để chọn được flange-1 chuẩn xác, kỹ sư cần đặc biệt lưu tâm đến hai thông số vàng: DN (Diameter Nominal) và PN (Pressure Nominal). PN chính là chỉ số áp suất định danh tính bằng đơn vị Bar (ví dụ: PN6, PN10, PN16, PN25, PN40...).

• Vật liệu: Phổ biến nhất là thép carbon (P245GH, S235JR) cho các ứng dụng thông thường và thép không gỉ (Inox 304, 316) cho môi trường hóa chất ăn mòn.

• Kích thước hình học: Bao gồm Bolt Circle (đường kính vòng tròn lỗ bulông) và Hole Number (số lượng lỗ).

Một sai lầm "chết người" thường gặp là chọn mặt bích có PN thấp hơn áp suất đỉnh của hệ thống. Khi áp suất vượt ngưỡng, mặt bích có thể bị cong vênh hoặc đứt bulông ngay lập tức. Hãy nhớ: Sai thông số PN đồng nghĩa với việc đặt hệ thống vào trạng thái nguy hiểm.

So sánh EN1092-1 với tiêu chuẩn ANSI và JIS

Đây là phần gây nhiều nhầm lẫn nhất cho các nhà thầu tại Việt Nam. Bảng dưới đây tóm tắt sự khác biệt cơ bản:

Cần khẳng định rõ: Các tiêu chuẩn này không thể thay thế trực tiếp cho nhau. Ví dụ, một mặt bích PN16 (EN1092-1) có đường kính vòng lỗ và số lỗ bulông khác hoàn toàn so với Class 150 (ANSI) dù chúng có cùng kích thước ống danh định. Việc cố gắng "chế" hoặc khoan lại lỗ bulông để lắp lẫn giữa các tiêu chuẩn này là hành vi vi phạm an toàn kỹ thuật nghiêm trọng, làm giảm khả năng chịu lực của thiết bị.

Tại sao EN1092-1 được sử dụng rộng rãi trên toàn cầu?

Sự phổ biến của flange-1 không phải ngẫu nhiên. Do các tiêu chuẩn châu Âu thường đi đầu trong các ngành công nghiệp nặng và năng lượng, EN1092-1 đã trở thành thước đo cho độ tin cậy. Các sản phẩm tuân thủ tiêu chuẩn này luôn có độ chính xác cực cao về dung sai, giúp việc kiểm soát chất lượng (QC) tại công trường trở nên dễ dàng hơn. Hơn nữa, với sự phát triển của các dự án FDI từ EU vào Việt Nam, việc áp dụng chuẩn EN giúp doanh nghiệp dễ dàng tìm kiếm phụ kiện thay thế chính hãng trên thị trường quốc tế.

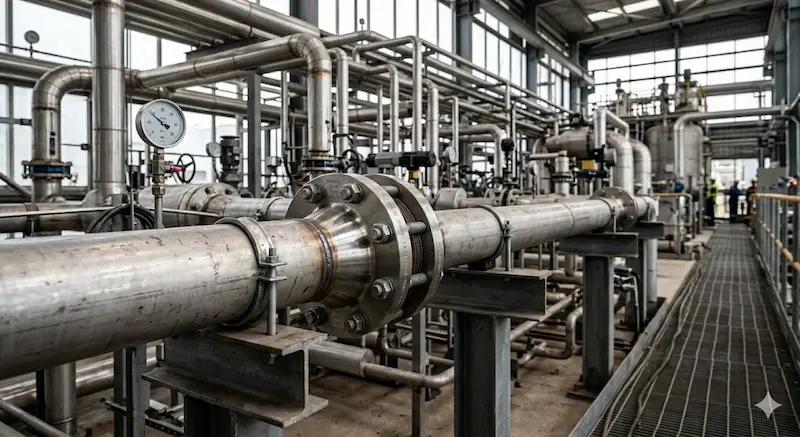

Ứng dụng thực tế: Khi nào nên dùng Flange-1?

Nếu dự án của bạn nằm trong các lĩnh vực sau, flange-1 gần như là lựa chọn ưu tiên hàng đầu:

1. Hệ thống xử lý nước và nước thải: Đặc biệt là các nhà máy sử dụng công nghệ và thiết bị từ châu Âu.

2. Ngành thực phẩm và hóa chất: Sử dụng các mặt bích inox theo chuẩn EN để đảm bảo tính vệ sinh và khả năng kháng hóa chất.

3. Hệ thống HVAC: Các tòa nhà hạng A thường yêu cầu tiêu chuẩn này để đảm bảo tuổi thọ hệ thống điều hòa trung tâm.

4. Dầu khí và năng lượng: Nơi yêu cầu sự khắt khe về áp suất PN cao và nhiệt độ lớn.

Sai lầm thường gặp khi chọn mua và lắp đặt

Nhiều khách hàng khi mua flange en1092 1 thường mắc phải những sai sót gây tốn kém:

• Nhầm lẫn giữa RF (Raised Face) và FF (Flat Face): Lắp một mặt bích có gờ (RF) với một mặt bích phẳng (FF) có thể làm nứt vành bích nếu không dùng gioăng phù hợp.

• Bỏ qua mác thép: Thép carbon "giá rẻ" không có chứng chỉ thường chứa nhiều tạp chất, dễ bị rỉ sét và không chịu được áp suất ghi trên bề mặt.

• Lắp sai hướng: Đặc biệt với loại mặt bích có ren hoặc mặt bích lỏng, việc lắp ngược hướng khiến hệ thống không thể làm kín hoàn toàn, dẫn đến rò rỉ lưu chất ngay khi vận hành thử (test pressure).

Checklist: Cách chọn Flange-1 chuẩn kỹ thuật

Để tránh sai sót, hãy thực hiện theo quy trình 6 bước từ chuyên gia:

1. Xác định DN: Kích thước ống thực tế là bao nhiêu?

2. Xác định PN: Áp suất làm việc tối đa của hệ thống là bao nhiêu bar?

3. Chọn vật liệu: Môi trường có tính ăn mòn không? (Inox hay Thép carbon).

4. Kiểm tra môi trường: Nhiệt độ vận hành có vượt quá giới hạn của vật liệu không?

5. Chọn loại (Type): Cần mặt bích mù để chặn ống hay mặt bích hàn để kết nối van?

6. Kiểm tra bề mặt (Facing): Cần bề mặt nhô RF để làm kín tốt hơn hay bề mặt phẳng FF?

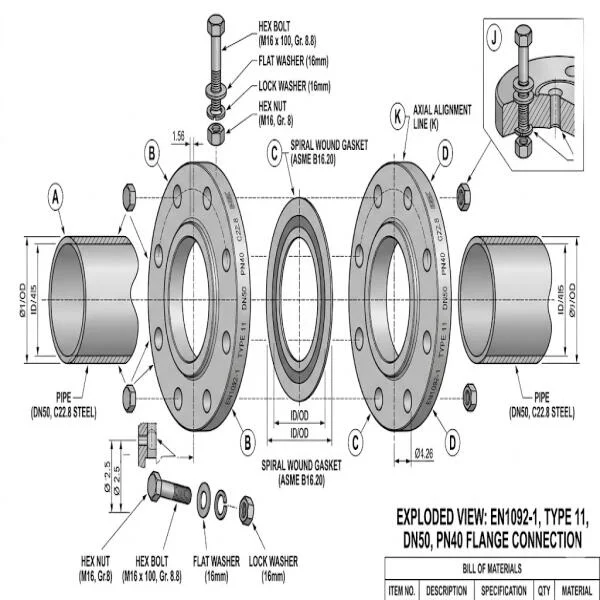

Lưu ý khi lắp đặt để kéo dài tuổi thọ hệ thống

Lắp đặt mặt bích không chỉ là siết bulông. Để hệ thống đạt hiệu suất cao nhất, bạn cần:

• Siết bulông theo sơ đồ sao: Để áp lực phân bổ đều lên bề mặt gioăng (gasket).

• Dùng đúng Gasket: Một chiếc mặt bích xịn nhưng dùng gioăng cao su kém chất lượng sẽ vẫn gây rò rỉ.

• Kiểm tra Alignment: Hai đầu ống phải thẳng hàng, không được dùng lực siết bulông để kéo hai đầu ống lệch lại gần nhau.

• Test áp lực: Luôn thực hiện thử áp thủy tĩnh ở mức 1.5 lần áp suất làm việc trước khi đưa vào vận hành chính thức.

FAQ - Những câu hỏi thường gặp về Flange-1

1. Flange EN1092-1 là gì?

Đây là tiêu chuẩn mặt bích của Châu Âu quy định đầy đủ các thông số về kích thước, áp suất (PN) và vật liệu cho các loại mặt bích bằng thép.

2. PN16 trong tiêu chuẩn này tương đương bao nhiêu PSI?

PN16 tương đương khoảng 232 PSI. Tuy nhiên, bạn không thể dùng mặt bích PN16 để thay thế hoàn toàn cho ANSI Class 150 (khoảng 285 PSI) do sự khác biệt về cấu tạo hình học.

3. Có thể lắp lẫn mặt bích EN1092-1 với mặt bích ANSI không?

Câu trả lời là Không. Khoảng cách tâm lỗ bulông và đường kính lỗ của hai tiêu chuẩn này khác nhau, bạn sẽ không thể xỏ được bulông qua nếu lắp lẫn.

4. Nên chọn PN bao nhiêu cho an toàn?

Quy tắc chung là chọn PN cao hơn áp suất vận hành thực tế tối thiểu 20–30% để dự phòng các trường hợp tăng áp đột ngột (hiện tượng búa nước).

Kết luận

Sử dụng flange-1 chính là bước đi chuyên nghiệp giúp bảo vệ công trình của bạn khỏi những rủi ro kỹ thuật không đáng có. Việc hiểu rõ từ loại (Type), áp suất (PN) đến cách lắp đặt không chỉ giúp hệ thống vận hành trơn tru mà còn tối ưu hóa chi phí vận hành lâu dài Flange EN1092-1.
