Bu bích HDPE là gì? Giải pháp kết nối tối ưu cho hệ thống đường ống chuyên dụng

Trong kỹ thuật hạ tầng và cấp thoát nước, việc đảm bảo độ kín và tính linh hoạt tại các điểm giao cắt thiết bị là bài toán sống còn. Bu bích HDPE (hay còn gọi là stub end) chính là "chìa khóa" giải quyết vấn đề này. Không chỉ đơn thuần là một phụ kiện, bu bích đóng vai trò cầu nối chiến lược, cho phép hệ thống nhựa HDPE vận hành nhịp nhàng cùng các thiết bị kim loại và van công nghiệp.

Bu bích HDPE là gì? Phân tích cấu tạo và vai trò hệ thống

Stub End là loại phụ kiện đường ống được sản xuất từ nhựa Polyethylene mật độ cao (High-Density Polyethylene). Đặc điểm nhận dạng của nó là một đoạn ống ngắn có một đầu phẳng (đầu hàn) và một đầu được loe rộng ra tạo thành một vành (gờ) để giữ mặt bích thép.

Phụ kiện này được thiết kế chuyên dụng để tạo mối nối bích (flange connection) linh hoạt giữa:

• Ống HDPE với ống HDPE: Thay vì hàn đối đầu vĩnh viễn, nối bích giúp hệ thống có thể tháo rời.

• Ống HDPE với van: Kết nối với van cổng, van bướm hoặc van một chiều trong các trạm bơm.

• Ống HDPE với thiết bị kim loại: Chuyển đổi từ hệ thống ống nhựa sang ống thép hoặc ống gang mà vẫn đảm bảo đồng bộ.

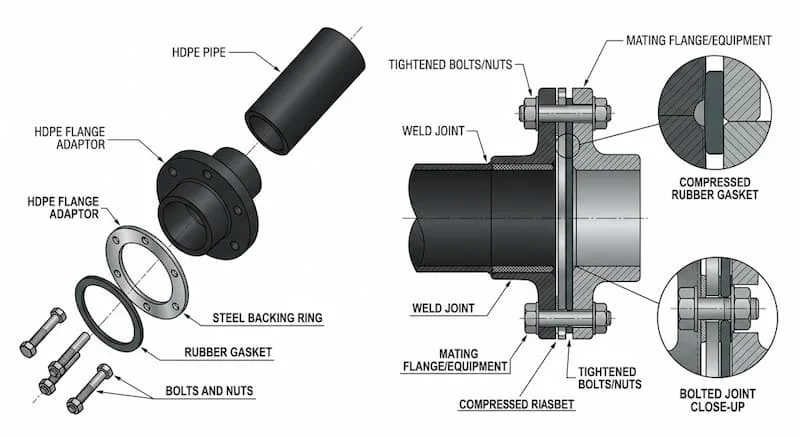

Để hoàn thiện một bộ kết nối, bu bích thường không đứng độc lập mà được kết hợp với:

1. Mặt bích thép (Backing Ring): Lồng vào thân bu bích để tạo lực ép.

2. Gioăng cao su (Gasket): Đặt giữa hai bề mặt tiếp xúc để chống rò rỉ.

3. Hệ thống Bulong – Đai ốc: Siết chặt toàn bộ cụm kết nối lại với nhau.

Đặc điểm nổi bật khiến bu bích HDPE trở nên không thể thay thế

Sở dĩ Stub End được ưu tiên hơn các phương pháp nối khác nhờ vào đặc tính vật liệu vượt trội. Khả năng chống ăn mòn tuyệt đối giúp nó không bị oxy hóa trong môi trường nước thải hay hóa chất. Bên cạnh đó, trọng lượng nhẹ giúp giảm đáng kể chi phí vận chuyển và nhân công lắp đặt so với phụ kiện bằng gang đúc truyền thống. Với độ bền cơ học cao, phụ kiện này chịu được áp lực thủy tĩnh lớn và các va đập vật lý trong quá trình vận hành lâu dài.

Nguyên lý hoạt động của Stub End: Tại sao lại kín tuyệt đối?

Nguyên lý hoạt động của Stub End không dựa trên liên kết hóa học hay ren xoắn, mà dựa trên sự nén cơ học đồng nhất. Đây là một quy trình kỹ thuật đòi hỏi sự chính xác từ khâu hàn nhiệt đến khâu siết lực.

Quy trình thiết lập mối nối tiêu chuẩn:

1. Giai đoạn hàn: Đầu phẳng của bu bích được hàn nhiệt đối đầu (butt fusion) trực tiếp vào đầu ống HDPE. Sau khi nguội, bu bích và ống trở thành một khối đồng nhất về phân tử.

2. Giai đoạn định vị: Một mặt bích thép rời đã được lồng vào thân ống trước khi hàn. Khi kéo mặt bích thép về phía đầu ống, nó sẽ bị chặn lại bởi vành loe của bu bích.

3. Giai đoạn làm kín: Một gioăng cao su đúc (thường là EPDM hoặc NBR) được đặt vào giữa hai bề mặt bu bích.

4. Giai đoạn siết lực: Dùng bulong siết chặt mặt bích thép của hai đầu ống lại với nhau.

Tại sao mối nối này lại an toàn?

Khi bulong được siết đúng lực, mặt bích thép đóng vai trò là khung chịu lực, ép chặt vành nhựa của bu bích vào gioăng cao su. Lúc này, gioăng bị nén lại, lấp đầy các khe hở li ti và tạo ra một mối nối kín khít hoàn hảo, có khả năng chịu được áp suất làm việc (PN) tối đa của hệ thống.

Ưu điểm lớn nhất của nguyên lý này là tính khả thi trong bảo trì. Nếu cần thay thế một chiếc van bị hỏng, kỹ sư chỉ cần tháo bulong, tách rời mối nối bích mà không cần phải cắt ống hay thực hiện lại các thao tác hàn nhiệt phức tạp.

Phân tích chuyên sâu: Các loại Stub End phổ biến hiện nay

Việc phân loại bu bích không chỉ dựa trên hình dáng mà còn dựa trên phương pháp sản xuất và mục đích sử dụng chuyên sâu.

1. Stub End hàn nhiệt (Loại ngắn và loại dài)

Đây là dòng sản phẩm phổ biến nhất, thường được sản xuất bằng cách gia công từ ống hoặc đúc áp lực.

• Loại thân ngắn: Tiết kiệm không gian, phù hợp cho các cụm van nằm trong hố ga chật hẹp.

• Loại thân dài: Thuận tiện cho việc kẹp vào máy hàn đối đầu, giúp mối hàn chuẩn xác hơn.

• Ứng dụng: Sử dụng rộng rãi trong các dự án cấp nước đô thị nhờ giá thành hợp lý và độ kín cao.

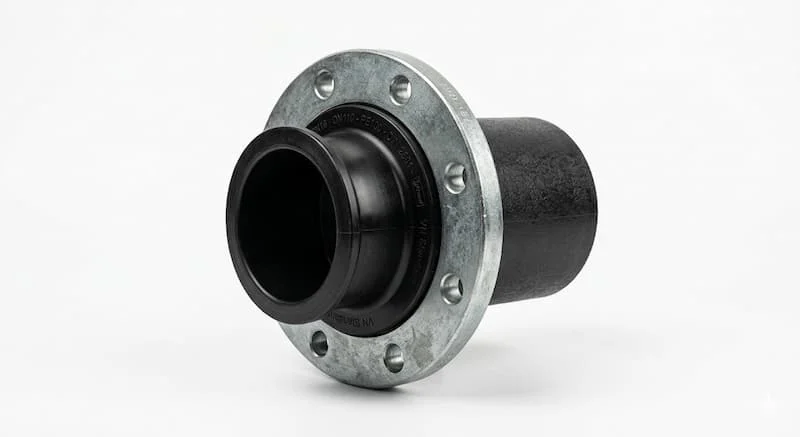

2. Stub End lồng mặt bích thép

Thực tế, đây là một bộ combo giải pháp. Mặt bích thép đi kèm có thể được sơn tĩnh điện hoặc mạ kẽm nhúng nóng để chống gỉ. Sự kết hợp này mang lại độ cứng vững tuyệt vời, chịu được các xung lực nước (hiện tượng búa nước) tốt hơn so với việc chỉ dùng phụ kiện nhựa đơn thuần. Nó đặc biệt phù hợp cho các đường ống có đường kính lớn từ DN315 trở lên.

3. Stub End đúc nguyên khối

Khác với loại gia công, bu bích đúc được sản xuất bằng khuôn ép áp lực cao.

• Ưu điểm: Cấu trúc phân tử đồng nhất, không có ứng suất dư, bề mặt vành bích cực kỳ phẳng và mịn.

• Ứng dụng: Thường dùng trong các hệ thống dẫn hóa chất, nơi mà bất kỳ một sai sót nhỏ nào ở bề mặt tiếp xúc cũng có thể dẫn đến rò rỉ dung môi nguy hiểm.

Thông số kỹ thuật quan trọng: Cách đọc và chọn bu bích

Để tránh việc mua nhầm phụ kiện không thể lắp đặt, người mua cần nắm vững 3 thông số cốt lõi sau:

1. Đường kính danh nghĩa (DN)

Đây là thông số chỉ kích thước định danh của ống HDPE mà bu bích sẽ hàn vào.

• Các kích thước nhỏ: DN50, DN63, DN75, DN90.

• Các kích thước trung bình: DN110, DN160, DN200, DN250.

• Các kích thước lớn: DN315, DN400, DN500, DN630.

2. Áp suất làm việc (PN)

Chỉ số PN thể hiện áp suất tối đa (đơn vị Bar) mà bu bích có thể chịu được ở nhiệt độ 20°C.

• PN10: Thường dùng cho hệ thống thoát nước hoặc cấp nước tự chảy.

• PN16: Dùng cho hệ thống bơm áp lực cao hoặc nhà cao tầng.

• Lưu ý: PN của bu bích phải luôn lớn hơn hoặc bằng PN của ống để đảm bảo an toàn toàn hệ thống.

3. Tiêu chuẩn mặt bích (Flange Standard)

Đây là thông số của mặt bích thép đi kèm, quyết định số lỗ bulong và khoảng cách giữa các lỗ.

• DIN (Đức): Phổ biến nhất tại Việt Nam.

• JIS (Nhật Bản): Thường dùng trong các nhà máy hoặc công trình có vốn đầu tư Nhật.

• ANSI (Mỹ): Dùng trong ngành dầu khí và hóa chất.

• Hệ lụy: Nếu chọn sai tiêu chuẩn, các lỗ bulong trên mặt bích thép sẽ không khớp với lỗ trên mặt bích của van, dẫn đến không thể lắp đặt.

Kết luận chuyên gia: Mặc dù chi phí vật tư cho bu bích cao hơn so với hàn đối đầu, nhưng nó mang lại giá trị kinh tế dài hạn nhờ việc giảm thiểu thời gian dừng hệ thống (downtime) khi cần sửa chữa hoặc thay thế van, máy bơm.

Khi nào cần sử dụng Stub End? Ứng dụng thực tế

Không phải đoạn ống nào cũng cần dùng bu bích. Việc sử dụng đúng chỗ sẽ tối ưu hóa chi phí đầu tư:

1. Kết nối tại các nút thắt thiết bị: Bắt buộc phải dùng bu bích khi lắp đặt van cổng, van bướm tại các điểm tách nhánh. Nếu không có bu bích, bạn sẽ không có cách nào để gắn một chiếc van bằng gang vào đường ống nhựa HDPE.

2. Đầu ra của máy bơm: Máy bơm thường xuyên rung lắc và cần bảo dưỡng định kỳ. Mối nối bích giúp hấp thụ rung động nhất định và cho phép tháo rời máy bơm nhanh chóng.

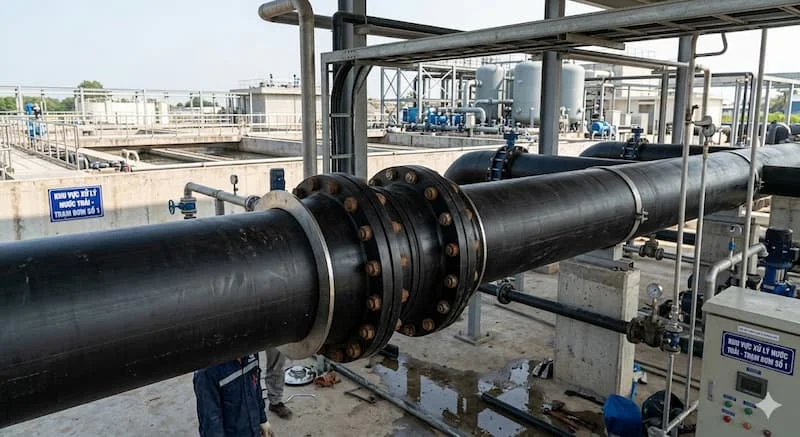

3. Chuyển đổi vật liệu: Khi đường ống HDPE từ ngoài đường nội khu đi vào trong nhà và kết nối với hệ thống ống thép chữa cháy hoặc ống gang trong hầm, bu bích là giải pháp chuyển đổi chuẩn mực nhất.

Sai lầm thường gặp và cách khắc phục khi sử dụng bu bích HDPE

Ngay cả những thợ lành nghề đôi khi cũng mắc phải những sai sót gây hậu quả nghiêm trọng:

• Siết bulong không đều: Đây là lỗi phổ biến nhất. Nếu bạn siết chặt một bên trước, mặt bích sẽ bị vênh, khiến gioăng cao su bị ép lệch gây rò rỉ. Giải pháp: Phải siết bulong theo hình sao (đối xứng) và tăng dần lực siết.

• Quên lồng mặt bích thép trước khi hàn: Vì bu bích có vành loe, một khi bạn đã hàn đầu phẳng vào ống mà chưa lồng mặt bích thép vào, bạn sẽ phải cắt bỏ mối hàn đó để làm lại từ đầu. Điều này gây lãng phí vật tư và thời gian.

• Dùng gioăng cao su kém chất lượng: Một chiếc gioăng rẻ tiền có thể bị mủn sau 1-2 năm, gây rò rỉ ngầm cực kỳ khó kiểm soát. Luôn ưu tiên gioăng cao su đúc đúng chuẩn cho hệ thống áp lự

Checklist: Cách lựa chọn và lắp đặt bu bích HDPE đúng chuẩn

Để đảm bảo công trình đạt chất lượng cao nhất, hãy thực hiện theo checklist dưới đây:

1. Checklist lựa chọn (Trước khi mua)

• Xác định chính xác Đường kính ngoài (OD) của ống để chọn DN bu bích.

• Kiểm tra Áp suất thiết kế (Ví dụ: Ống PN10 thì bu bích tối thiểu phải PN10).

• Đối soát Tiêu chuẩn mặt bích với thiết bị hiện có (DIN, JIS hay ANSI?).

• Yêu cầu chứng chỉ chất lượng (CO/CQ) để đảm bảo nhựa HDPE nguyên sinh.

2. Lưu ý khi lắp đặt (Tại hiện trường)

1. Vệ sinh: Làm sạch bụi bẩn, dầu mỡ trên bề mặt vành bích và gioăng.

2. Cân chỉnh: Đảm bảo hai đầu ống đồng tâm trước khi siết bulong.

3. Lực siết: Sử dụng cờ lê lực nếu có thể để đảm bảo lực siết đồng đều trên tất cả các bulong.

4. Thử áp: Luôn tiến hành thử áp lực nước sau khi lắp đặt để phát hiện sớm các điểm rò rỉ.

FAQ – Những câu hỏi thường gặp về bu bích HDPE

1. Stub End có cần dùng mặt bích thép không?

Có. Bản thân vành nhựa của bu bích không đủ độ cứng để chịu lực nén từ bulong. Mặt bích thép (hoặc inox/gang) là thành phần bắt buộc để truyền tải và phân bổ lực ép đều lên bề mặt tiếp xúc.

2. Stub End có bị ăn mòn trong môi trường nước biển không?

Không. Nhựa HDPE hoàn toàn trơ với muối và hầu hết các loại axit, kiềm. Tuy nhiên, bạn nên chọn mặt bích thép loại mạ kẽm nhúng nóng hoặc mặt bích nhựa bọc thép để bảo vệ phần phụ kiện kim loại khỏi bị gỉ sét.

3. Tại sao giá bu bích lại chênh lệch giữa các hãng?

Giá thành phụ thuộc vào tỷ lệ nhựa nguyên sinh, phương pháp sản xuất (đúc hay gia công) và độ dày của vành bích. Phụ kiện rẻ tiền thường mỏng hơn và dễ bị biến dạng khi siết lực mạnh.

Kết luận

Stub End không chỉ là một phụ kiện kết nối đơn thuần mà là giải pháp kỹ thuật trọng yếu giúp hệ thống đường ống nhựa trở nên linh hoạt, bền bỉ và chuyên nghiệp hơn. Việc thấu hiểu cấu tạo, thông số PN/DN và quy trình lắp đặt chuẩn xác sẽ giúp chủ đầu tư và đơn vị thi công tiết kiệm chi phí bảo trì đáng kể trong tương lai.

Nếu bạn đang tìm kiếm giải pháp vật tư cho công trình cấp thoát nước, đừng ngần ngại đầu tư vào những sản phẩm bu bích chất lượng cao để bảo vệ hệ thống của mình khỏi những rủi ro rò rỉ không đáng có của bu bích HDPE.
