Mặt bích PN16 là gì? Thông số kỹ thuật và hướng dẫn lựa chọn tối ưu

Trong kỹ thuật đường ống, việc đảm bảo sự liên kết chặt chẽ và an toàn giữa các đoạn ống, van và thiết bị là yếu tố sống còn của mọi công trình. Flange PN16 nổi lên như một tiêu chuẩn vàng, một "điểm chạm" cân bằng giữa hiệu suất chịu lực và chi phí đầu tư. Nếu bạn đang tìm kiếm một giải pháp kết nối cho hệ thống áp suất trung bình, việc hiểu sâu về loại phụ kiện này sẽ giúp bạn tránh được những rủi ro rò rỉ đáng tiếc và tối ưu hóa ngân sách dự án.

Mặt bích PN16 là gì? Định nghĩa chuẩn kỹ thuật

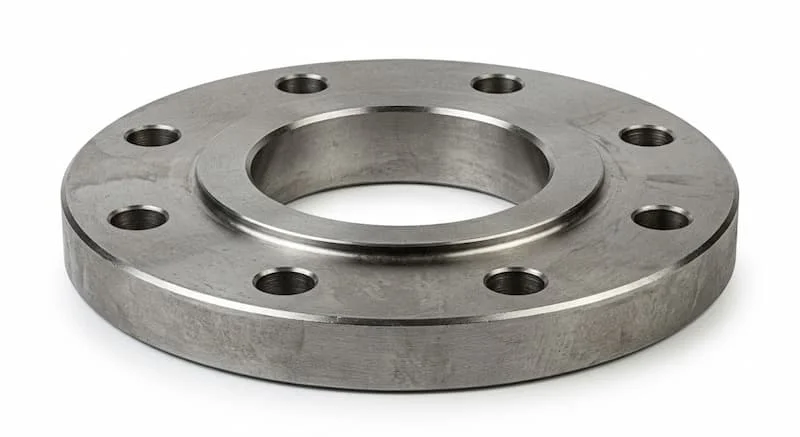

Mặt bích PN16 (Flange PN16) là loại phụ kiện cơ khí được thiết kế để chịu mức áp suất danh nghĩa (Pressure Nominal) tối đa là 16 bar trong điều kiện nhiệt độ tiêu chuẩn (thường là 20°C). Đây là cấp áp suất cực kỳ phổ biến trong các tiêu chuẩn châu Âu như DIN, BS hoặc EN.

Giải thích một cách chi tiết:

• PN (Pressure Nominal): Chỉ số áp suất định danh, đại diện cho khả năng chịu tải của phụ kiện.

• PN16 ≈ 16 bar ≈ 1.6 MPa ≈ 16.32 kgf/cm²: Điều này có nghĩa là ở điều kiện vận hành bình thường, mặt bích có thể làm việc liên tục dưới áp lực 16kg trên mỗi cm² bề mặt mà không biến dạng.

Vai trò chủ chốt của Flange PN16 không chỉ dừng lại ở việc kết nối ống. Nó đóng vai trò như một khớp nối linh hoạt, cho phép các kỹ sư dễ dàng tháo rời hệ thống để bảo trì, thay thế van hoặc vệ sinh đường ống mà không cần cắt bỏ kết cấu hàn vốn có. Độ kín khít được đảm bảo tuyệt đối giúp hệ thống vận hành ổn định, giảm thiểu thất thoát lưu chất.

Nguyên lý hoạt động của mặt bích trong hệ thống áp lực

Để hiểu tại sao Flange PN16 lại có khả năng chịu tải tốt đến vậy, chúng ta cần phân tích cơ chế làm việc của một cụm khớp nối bích tiêu chuẩn.

Cấu tạo đồng bộ:

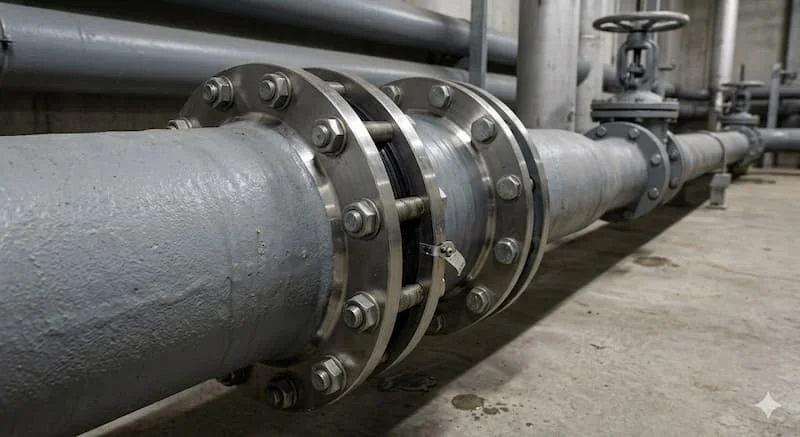

Một mối nối bích hoàn chỉnh bao gồm: 02 mặt bích đồng nhất về tiêu chuẩn, 01 gioăng làm kín (Gasket) đặt ở giữa và hệ thống bulong, đai ốc bao quanh.

Cơ chế tạo kín:

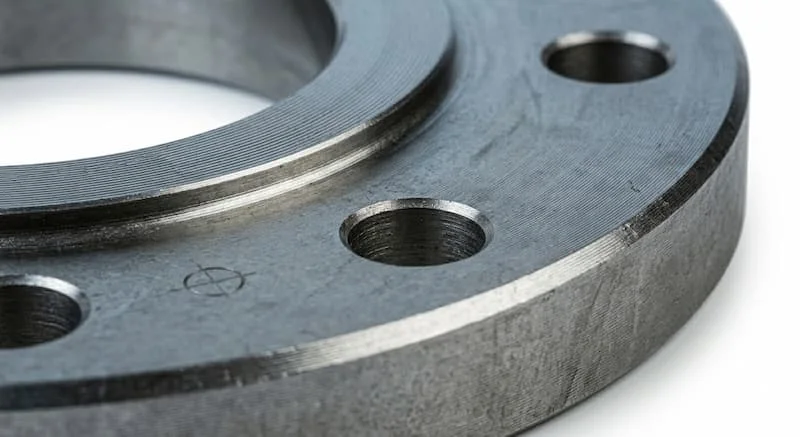

Khi chúng ta siết các bulong theo lực mô-men xoắn định sẵn, lực ép sẽ truyền qua bề mặt bích và nén chặt lớp gioăng làm kín. Gioăng lúc này sẽ biến dạng nhẹ, điền đầy vào các rãnh siêu nhỏ trên bề mặt bích, tạo nên một màng ngăn tuyệt đối không cho lưu chất (nước, khí, dầu) thoát ra ngoài.

Tại sao chỉ số PN lại quan trọng?

Chỉ số PN quyết định trực tiếp đến độ dày của thân bích và số lượng lỗ bulong. Với Flange PN16, độ dày và kích thước bulong được tính toán để đối trọng lại lực đẩy từ bên trong đường ống. Nếu dùng bích không đủ chỉ số PN, áp suất bên trong sẽ làm cong vênh bề mặt bích, phá vỡ liên kết gioăng và gây ra thảm họa rò rỉ.

Phân loại Flange PN16

Không phải mọi mặt bích có ký hiệu PN16 đều giống nhau. Tùy thuộc vào phương thức lắp đặt và tính chất môi trường, chúng ta chia chúng thành các nhóm sau:

Theo kiểu dáng kết nối

• Slip-on Flange (Bích rỗng): Ống được đút vào trong lòng bích và hàn cả mặt trong lẫn mặt ngoài. Dễ lắp đặt nhưng khả năng chịu rung động trung bình.

• Weld Neck Flange (Bích cổ cao): Có phần cổ dài để hàn đối đầu với ống. Loại này chịu áp suất và nhiệt độ cực tốt, thường dùng cho các vị trí quan trọng.

• Blind Flange (Bích mù): Không có lỗ ở tâm, dùng để bịt đầu ống hoặc chờ mở rộng hệ thống sau này.

• Threaded Flange (Bích ren): Kết nối bằng ren, không cần hàn, thường dùng cho các hệ thống nhỏ hoặc nơi cấm lửa.

Theo vật liệu chế tạo

• Thép carbon (A105, Q235): Giá thành rẻ, chịu lực tốt, thường được mạ kẽm để chống gỉ.

• Inox (304, 316): Chống ăn mòn tuyệt đối, dùng cho hóa chất hoặc thực phẩm nhưng giá thành cao.

• Gang (Cast Iron): Thường dùng cho các đường ống cấp nước đô thị cỡ lớn nhờ khả năng giảm chấn tốt.

Theo tiêu chuẩn (Standard)

Mặc dù cùng là PN16, nhưng bạn cần chú ý đến tiêu chuẩn sản xuất như DIN (Đức), BS (Anh) hoặc EN (Châu Âu). Các tiêu chuẩn này quy định kích thước hình học có thể khác nhau đôi chút, do đó không nên lắp lẫn lộn nếu không kiểm tra thông số.

Thông số kỹ thuật Flange PN16 cần nắm vững

Để chọn đúng Flange PN16, bạn không thể chỉ nói "mua cho tôi bích 100". Bạn cần nắm rõ các thông số định danh sau để đảm bảo lắp trùng khớp hoàn toàn.

Các thông số chính:

• DN (Nominal Diameter): Kích thước danh định của ống (Ví dụ: DN100 tương đương ống phi 114mm).

• OD (Outer Diameter): Đường kính ngoài tổng thể của mặt bích.

• PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bulong. Đây là thông số quan trọng nhất để lắp khớp hai mặt bích với nhau.

• Số lỗ & Đường kính lỗ: Số lượng bulong cần dùng.

Ví dụ thực tế cho Flange PN16 tiêu chuẩn BS4504 DN100:

• Đường kính ngoài (OD): ~220 mm.

• Tâm lỗ bulong (PCD): ~180 mm.

• Số lỗ bulong: 8 lỗ.

• Kích thước bulong: M16.

Insight chuyên gia: Nếu bạn chọn sai tiêu chuẩn (ví dụ bích JIS 10K thay vì PN16), dù cùng kích cỡ DN100 nhưng chỉ số PCD sẽ lệch nhau (175mm so với 180mm). Hậu quả là bạn sẽ không thể xỏ bulong qua được, dẫn đến việc phải khoan lại lỗ hoặc bỏ đi toàn bộ lô hàng.

So sánh PN16 với PN10 và PN25: Đâu là lựa chọn tối ưu?

Trong thực tế, PN16 thường bị đặt lên bàn cân với PN10 và PN25. Việc lựa chọn sai cấp áp suất sẽ dẫn đến lãng phí hoặc mất an toàn.

Phân tích: Flange PN16 được coi là "điểm ngọt" (sweet spot). Nó đủ mạnh để cân được hầu hết các hệ thống dân dụng và công nghiệp nhẹ, trong khi giá thành không quá đắt đỏ như dòng PN25. Hơn nữa, nhiều loại bích PN16 có thể lắp lẫn với bích PN10 ở một số kích thước nhỏ, tạo sự linh hoạt trong kho vận.

Ứng dụng thực tế: Khi nào nên dùng Flange PN16?

Nhờ đặc tính chịu áp suất ổn định và độ bền cơ học cao, Flange PN16 xuất hiện trong hầu khắp các lĩnh vực hạ tầng:

1. Hệ thống PCCC: Đây là cấp áp suất tiêu chuẩn cho các đường ống cứu hỏa trong các tòa nhà cao tầng và nhà xưởng, đảm bảo hệ thống không bị bục khi máy bơm tăng áp hoạt động.

2. Hệ thống HVAC (Chiller): Kết nối các cụm máy làm lạnh trung tâm, nơi áp suất nước tuần hoàn thường dao động quanh mức 10-12 bar.

3. Cấp nước sạch & Xử lý nước thải: Sử dụng bích gang hoặc thép mạ kẽm PN16 để đảm bảo độ bền hàng thập kỷ.

4. Công nghiệp thực phẩm & Hóa chất: Sử dụng các dòng bích Inox PN16 để vừa chịu áp, vừa kháng lại sự ăn mòn của môi trường.

Điều kiện sử dụng: Sản phẩm lý tưởng cho môi trường áp suất làm việc thực tế từ 10 bar đến 15 bar để đảm bảo hệ số an toàn tốt nhất.

Sai lầm thường gặp khi chọn mua Flange PN16

Rất nhiều nhà thầu đã phải trả giá đắt chỉ vì những nhầm lẫn tưởng chừng đơn giản sau:

• Dùng PN16 cho hệ áp suất cao hơn: Một số hệ thống hơi (steam) có áp suất nhảy vọt lên 20 bar. Việc dùng PN16 sẽ gây nổ bích hoặc rò rỉ gioăng liên tục.

• Không kiểm tra nhiệt độ làm việc: Áp suất 16 bar chỉ đúng ở nhiệt độ thấp. Khi nhiệt độ lên tới 200°C, khả năng chịu áp thực tế của bích thép PN16 có thể giảm xuống chỉ còn 10-12 bar.

• Nhầm lẫn giữa các hệ tiêu chuẩn: Như đã nói, bích PN16 hệ DIN không thể lắp vừa bích hệ ANSI 150 dù cùng kích cỡ ống.

Hậu quả: Không chỉ là vấn đề rò rỉ lưu chất gây lãng phí, mà còn là nguy cơ gây tai nạn lao động nghiêm trọng và làm gián đoạn toàn bộ dây chuyền sản xuất của nhà máy.

Checklist cách chọn Flange PN16 chuẩn xác nhất

Trước khi đặt hàng, hãy đối chiếu với checklist chuyên gia dưới đây để đảm bảo bạn không mua nhầm:

• Xác định áp suất vận hành tối đa: Phải đảm bảo dưới 16 bar (có tính đến áp suất tức thời khi khởi động bơm).

• Kiểm tra kích thước ống (DN): Ống phi bao nhiêu thì chọn DN tương ứng (Ví dụ phi 60mm tương đương DN50).

• Chọn hệ tiêu chuẩn đồng nhất: Toàn bộ van, máy bơm và ống phải dùng chung tiêu chuẩn (BS, DIN hoặc EN).

• Vật liệu phù hợp: Nước sạch dùng thép mạ kẽm; Hóa chất dùng Inox; Nước thải dùng gang.

• Môi trường nhiệt độ: Nếu dùng cho hơi nóng, cần chọn vật liệu thép chịu nhiệt đặc biệt.

Hướng dẫn lắp đặt Flange PN16 đúng kỹ thuật

Mua đúng hàng là 50%, 50% còn lại nằm ở khâu lắp đặt. Để mối nối mặt bích PN16 bền bỉ, bạn cần lưu ý:

1. Làm sạch bề mặt: Loại bỏ hoàn toàn bụi bẩn, rỉ sét trên bề mặt bích trước khi đặt gioăng.

2. Dùng đúng loại gioăng: Với PN16, nên dùng gioăng cao su (cho nước lạnh) hoặc gioăng chì/amiang (cho hơi nóng).

3. Kỹ thuật siết bulong: Phải siết theo sơ đồ đối xứng (hình sao). Không siết chặt một bulong ngay lập tức mà phải siết đều nhiều vòng để mặt bích ép phẳng vào gioăng.

4. Kiểm tra sau lắp: Thử áp hệ thống ở mức 1.5 lần áp suất làm việc để kiểm tra độ kín của các mối bích.

Giải đáp thắc mắc thường gặp (FAQ)

❓ Mặt bích PN16 chịu được áp suất bao nhiêu kg?

Trả lời: Mặt bích PN16 chịu được áp suất khoảng 16 kg/cm².

❓ Có thể lắp mặt bích PN16 vào hệ thống PN10 không?

Trả lời: Có thể. Về mặt an toàn, bích chịu áp cao hơn có thể dùng cho hệ áp thấp hơn. Tuy nhiên, cần kiểm tra xem tâm lỗ bulong có trùng khớp không (nhiều kích thước DN của PN10 và PN16 có thông số giống nhau).

❓ PN16 có dùng được cho hệ thống hơi nóng không?

Trả lời: Có thể, nhưng cần lưu ý giảm trừ áp suất theo nhiệt độ và phải sử dụng gioăng chịu nhiệt (gioăng chì hoặc gioăng kim loại).

❓ Tại sao giá mặt bích PN16 lại chênh lệch giữa các nhà cung cấp?

Trả lời: Giá phụ thuộc vào độ dày thực tế, chất lượng phôi thép (có lẫn tạp chất không) và công nghệ mạ kẽm/gia công bề mặt.

Kết luận

Mặt bích PN16 không chỉ là một linh kiện cơ khí, nó là "mấu chốt" đảm bảo sự liền mạch và an toàn cho mọi dòng chảy công nghiệp. Việc lựa chọn đúng loại, đúng vật liệu và tuân thủ quy trình lắp đặt không chỉ giúp bạn bảo vệ hệ thống đường ống mà còn khẳng định sự chuyên nghiệp trong kỹ thuật thi công đối với mặt bích PN16.
