Slip On Flange DIN 2576: Giải Pháp Kết Nối Tối Ưu Cho Hệ Thống Áp Suất Thấp

Trong thi công hệ thống đường ống, việc lựa chọn mặt bích đôi khi trở thành một "ma trận" đối với các kỹ sư trẻ hoặc đơn vị thu mua. Đã có không ít tình huống dở khóc dở cười khi đơn hàng đặt về là slip on flange din nhưng hệ thống thực tế lại yêu cầu chuẩn DIN 2633.

Hậu quả là gì? Lỗ bulong bị lệch hoàn toàn, độ dày không tương thích và toàn bộ tiến độ lắp đặt bị đình trệ chỉ vì nhầm lẫn giữa các tiêu chuẩn PN10 và PN16. Việc không phân biệt rõ các dòng mặt bích trượt (Slip-on) trong hệ tiêu chuẩn DIN của Đức không chỉ gây lãng phí ngân sách mà còn tiềm ẩn nguy cơ rò rỉ nghiêm trọng nếu lắp đặt sai công năng.

Bài viết này sẽ cung cấp cái nhìn chuyên sâu về slip on flange din, giúp bạn hiểu rõ tại sao đây là lựa chọn hàng đầu cho các hệ thống áp suất thấp và cách ứng dụng chúng sao cho chuẩn xác nhất.

Slip on flange DIN 2576 là gì? Định nghĩa và đặc điểm

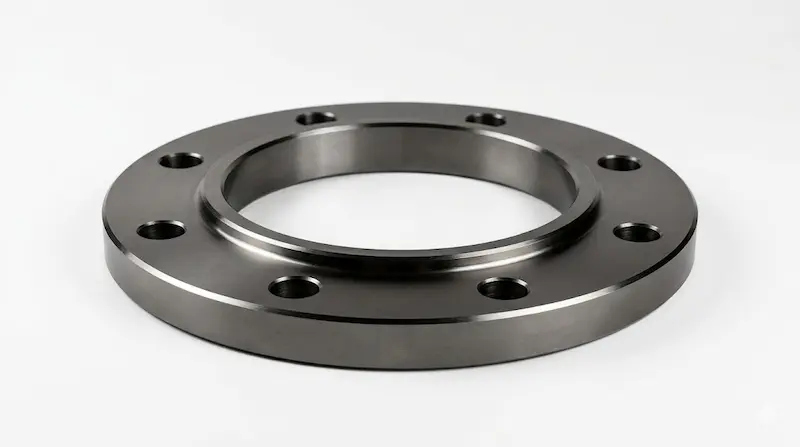

Slip on flange DIN là loại mặt bích trượt được sản xuất theo bộ tiêu chuẩn DIN (Deutsches Institut für Normung) của Đức, cụ thể là định danh cho dòng mặt bích có cấp áp suất PN10.

Đúng như tên gọi "Slip-on", loại mặt bích này có đường kính trong lớn hơn đường kính ngoài của ống một chút, cho phép nó dễ dàng trượt vào thân ống trước khi được hàn cố định.

Đặc điểm nổi bật của tiêu chuẩn DIN 2576:

• Thiết kế phẳng (Flat plate): Thường không có cổ cao như dòng Weld Neck, giúp giảm trọng lượng và không gian lắp đặt.

• Cấp áp suất PN10: Chịu được áp suất làm việc tối đa là 10 bar (tương đương khoảng 10kg/cm²).

• Tính phổ biến: Đây là một trong những loại mặt bích được sử dụng rộng rãi nhất tại Việt Nam cho các dự án hạ tầng nước và PCCC nhờ giá thành hợp lý và dễ thi công.

Nguyên lý hoạt động và kỹ thuật hàn mặt bích trượt

Nguyên lý cốt lõi của slip on flange din  dựa trên sự kết hợp giữa liên kết hàn cơ khí và liên kết bulong. Không giống như các loại mặt bích hàn đối đầu (Weld Neck) chỉ cần một mối hàn duy nhất, mặt bích trượt đòi hỏi một quy trình lắp đặt đặc thù hơn.

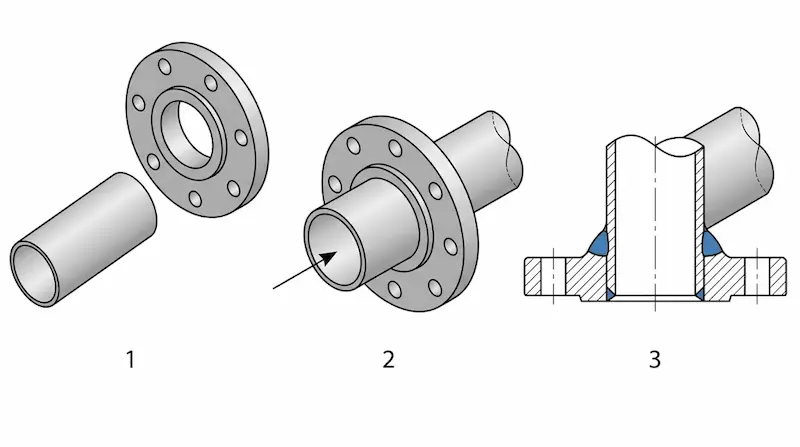

Quy trình lắp đặt chuẩn:

1. Trượt vào ống: Mặt bích được lồng vào đầu ống.

2. Căn chỉnh: Kỹ sư sẽ để khoảng cách giữa đầu ống và mặt bích một khoảng nhỏ (thường bằng độ dày thành ống) để tạo rãnh hàn.

3. Hàn 2 mặt (Double Welding): Đây là điểm quan trọng nhất. Để đảm bảo độ kín và khả năng chịu lực, slip on flange din phải được hàn ở cả mặt trong (vị trí tiếp xúc đầu ống) và mặt ngoài (vị trí tiếp xúc giữa thân bích và ống).

Giải thích chuyên sâu: Tại sao không dùng cho áp suất cao? Do đặc thù là mối hàn góc (fillet weld) ở cả hai mặt thay vì hàn đối đầu thâm nhập hoàn toàn, khả năng chịu ứng suất mỏi và áp lực cực cao của slip-on sẽ thấp hơn Weld Neck. Nếu áp suất vượt ngưỡng 10 bar quá nhiều, các mối hàn này có nguy cơ bị xé nứt, dẫn đến sự cố hệ thống.

Phân loại slip on flange DIN phổ biến

Tùy vào tính chất của lưu chất (nước, hóa chất, khí) mà slip on flange din được chia thành nhiều nhánh sản phẩm khác nhau:

Theo vật liệu chế tạo

• Thép carbon (Steel): Thường là thép SS400, CT3 hoặc A105. Loại này có giá rẻ nhất, chịu lực tốt nhưng cần được sơn phủ hoặc mạ kẽm để chống rỉ.

• Inox (Stainless Steel 304/316): Chống ăn mòn tuyệt đối, dùng trong hệ thống xử lý nước thải hoặc nhà máy thực phẩm.

• Mạ kẽm (Galvanized): Mặt bích thép sau khi gia công được nhúng kẽm nóng để tăng tuổi thọ trong môi trường ẩm ướt.

Theo bề mặt tiếp xúc (Facing)

• RF (Raised Face): Có gờ cao ở giữa mặt bích để tập trung áp lực lên gioăng, giúp tăng độ kín.

• FF (Flat Face): Bề mặt phẳng hoàn toàn, thường dùng khi kết nối với các thiết bị bằng gang hoặc bồn chứa nhựa để tránh làm nứt vỡ mặt kết nối.

Thông số kỹ thuật chi tiết của tiêu chuẩn DIN 2576 (PN10)

Để đặt hàng chính xác slip on flange din, bạn cần đối chiếu bảng kích thước chuẩn. Mọi sai sót về khoảng cách tâm lỗ (PCD) sẽ khiến việc lắp bulong trở nên bất khả thi.

Thông số kỹ thuật cơ bản:

• Dải kích thước: Từ DN15 đến DN2000.

• Áp suất thiết kế: PN10 (10 bar).

• Đường kính ngoài (OD): Tăng dần theo kích thước DN.

• Số lỗ bulong: Thay đổi tùy theo size (ví dụ DN50 có 4 lỗ, DN200 có 8 lỗ).

Bảng tra nhanh cho một số kích thước thông dụng:

Lưu ý: Độ dày của slip on flange din thường mỏng hơn so với loại PN16 (DIN 2502/2633), giúp tiết kiệm vật liệu đáng kể cho những hệ thống không yêu cầu áp lực lớn.

So sánh DIN 2576 với các tiêu chuẩn mặt bích khác

Việc hiểu sự khác biệt giữa các tiêu chuẩn sẽ giúp bạn tối ưu chi phí và đảm bảo an toàn kỹ thuật.

Tại sao DIN 2576 rẻ hơn? Vì thiết kế cho áp suất 10 bar, lượng thép tiêu tốn để sản xuất một chiếc mặt bích này ít hơn so với loại PN16 hay PN25. Tuy nhiên, đừng vì tiết kiệm mà dùng DIN 2576 cho hệ thống bơm cao áp, vì mặt bích mỏng sẽ dễ bị vênh khi siết bulong cường độ cao.

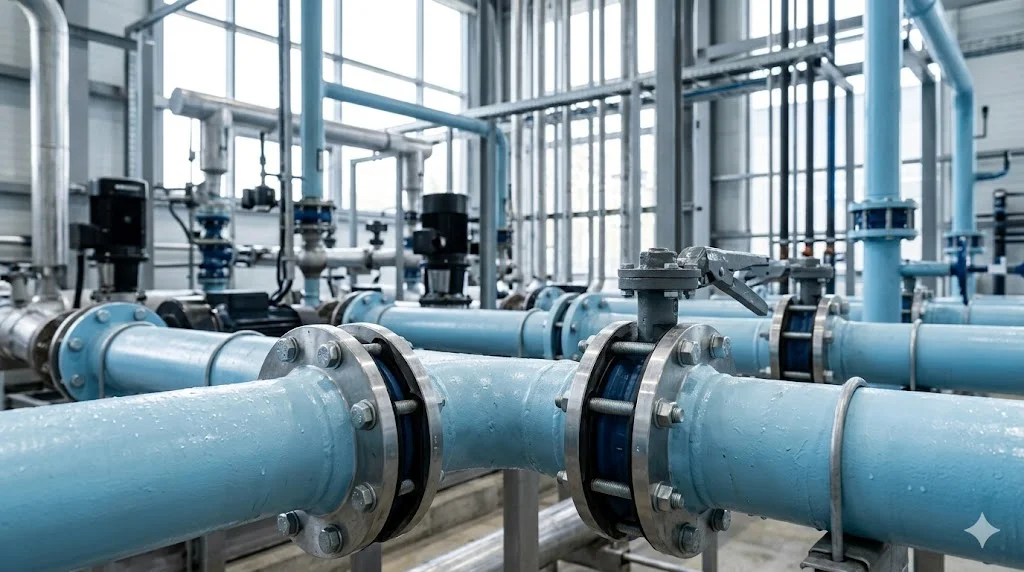

Tại sao slip on flange DIN 2576 là lựa chọn "quốc dân" cho hệ thống nước?

Không phải ngẫu nhiên mà slip flange din 2576 lại xuất hiện trong hầu hết các bản vẽ cấp thoát nước.

1. Dễ thi công: Thợ hàn không cần vát mép ống quá cầu kỳ như hàn đối đầu. Việc hiệu chỉnh độ lệch của ống cũng dễ dàng hơn nhờ cơ chế trượt tự do của bích.

2. Tối ưu kinh tế: Đây là giải pháp mặt bích có chi phí thấp nhất trong hệ tiêu chuẩn DIN mà vẫn đảm bảo được độ bền cho các hệ thống dân dụng và công nghiệp nhẹ.

3. Phù hợp thực tế: Đa số các hệ thống nước sạch và HVAC trong tòa nhà chỉ vận hành ở mức áp suất 4-7 bar. Do đó, chuẩn PN10 của DIN 2576 là vừa đủ và không gây lãng phí vật tư.

Ứng dụng thực tế và sai lầm cần tránh

Ứng dụng:

• Hệ thống cấp nước đô thị: Kết nối ống gang, ống thép dẫn nước sạch.

• Xử lý nước thải: Sử dụng các dòng bích inox chuẩn DIN 2576 để chống ăn mòn.

• Hệ thống HVAC: Đường ống nước lạnh (Chiller) và nước giải nhiệt (Cooling tower).

• Công nghiệp nhẹ: Các nhà máy dệt sợi, giấy và thực phẩm ở các công đoạn áp suất thấp.

Những sai lầm chết người khi sử dụng:

• Nhầm lẫn PN10 và PN16: Nhiều người cho rằng lỗ bulong giống nhau nên dùng chung được. Thực tế, từ DN200 trở lên, số lỗ và PCD của PN10 và PN16 bắt đầu có sự khác biệt lớn.

• Chỉ hàn một mặt: Một số đơn vị thi công ẩu chỉ hàn mặt ngoài để tiết kiệm thời gian. Điều này làm giảm 50% khả năng chịu lực của mối nối và rất dễ gây rò rỉ sau một thời gian ngắn.

• Dùng cho hơi nóng (Steam): Nhiệt độ cao làm giãn nở kim loại, mặt bích trượt với mối hàn góc không phải là lựa chọn an toàn cho các đường hơi áp suất cao.

Checklist chọn mua slip on flange DIN 2576 chuẩn chuyên gia

Trước khi ký duyệt đơn hàng, hãy kiểm tra kỹ các thông số sau:

•  Kích thước DN: (Ví dụ: DN100, DN150...)

•  Tiêu chuẩn chính xác: Ghi rõ DIN 2576 PN10.

•  Vật liệu: Thép đen, mạ kẽm hay Inox?

•  Kiểu bề mặt: RF (có gờ) hay FF (phẳng)?

•  Chứng chỉ: Yêu cầu CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) để đảm bảo thành phần vật liệu đạt chuẩn DIN.

Hướng dẫn lắp đặt đúng kỹ thuật

1. Vệ sinh đầu ống: Mài phẳng và làm sạch rỉ sét tại vị trí sẽ tiếp xúc với mặt bích.

2. Trượt và định vị: Đảm bảo mặt bích vuông góc với trục ống. Sử dụng thước vuông để kiểm tra.

3. Hàn đính (Tack weld): Hàn đính 4 điểm đối xứng để giữ vị trí.

4. Hàn hoàn thiện: Hàn kín vòng trong và vòng ngoài. Lưu ý để mối hàn nguội tự nhiên, không đổ nước làm nguội nhanh gây giòn mối hàn.

5. Lắp gioăng và siết bulong: Luôn siết theo hình sao để lực ép đồng đều lên bề mặt gioăng.

FAQ – Những câu hỏi thường gặp

1. DIN 2576 có thay thế được cho DIN 2502 không?

DIN 2502 là chuẩn PN16. Bạn chỉ có thể thay thế nếu áp suất thực tế của hệ thống thấp (dưới 10 bar) và kích thước lỗ bulong tương ứng khớp nhau (thường chỉ đúng cho size dưới DN150).

2. Slip on flange DIN 2576 có cần vát mép ống không?

Không cần. Bạn chỉ cần cắt ống vuông góc và làm sạch bề mặt là có thể trượt bích vào để hàn.

3. Tại sao nên chọn inox cho mặt bích DIN 2576?

Nếu hệ thống của bạn dùng cho nước sinh hoạt hoặc hóa chất, inox 304 sẽ ngăn chặn tình trạng rỉ sét xâm nhập vào nguồn nước, đồng thời kéo dài tuổi thọ công trình lên trên 20 năm.

4. Có thể dùng mặt bích này cho hệ thống PCCC không?

Có, rất phổ biến. Tuy nhiên, hãy kiểm tra áp suất của bơm chữa cháy. Nếu áp suất bơm trên 10 bar, bạn phải chuyển sang dùng loại PN16.

Kết luận

Slip on flange DIN 2576 là giải pháp kết nối hoàn hảo cho những hệ thống ưu tiên tính kinh tế và dễ dàng lắp đặt trong điều kiện áp suất trung bình thấp. Việc nắm vững thông số kỹ thuật và quy trình hàn hai mặt không chỉ giúp hệ thống vận hành bền bỉ mà còn khẳng định sự chuyên nghiệp của đơn vị thi công Slip on flange din 2576.
