Flange Metal: Giải Pháp Kết Nối Hệ Thống Đường Ống Đạt Chuẩn Kỹ Thuật

Trong các hệ thống công nghiệp, sự cố rò rỉ tại các điểm kết nối không chỉ gây lãng phí nguyên liệu mà còn đe dọa trực tiếp đến an toàn vận hành. Một trong những nguyên nhân hàng đầu dẫn đến tình trạng này là việc lựa chọn flange (mặt bích kim loại) không phù hợp với tiêu chuẩn hệ thống hoặc thông số áp lực.

Việc lắp đặt không khớp tiêu chuẩn không chỉ khiến hệ thống bị mất áp, mà còn gây rung lắc và hư hại nghiêm trọng đến van và đường ống. Nếu bạn đang tìm kiếm giải pháp tối ưu, bài viết này sẽ giúp bạn đi từ kiến thức nền tảng đến các ứng dụng chuyên sâu, từ đó đưa ra lựa chọn flange chính xác nhất cho dự án của mình.

Flange Là Gì?

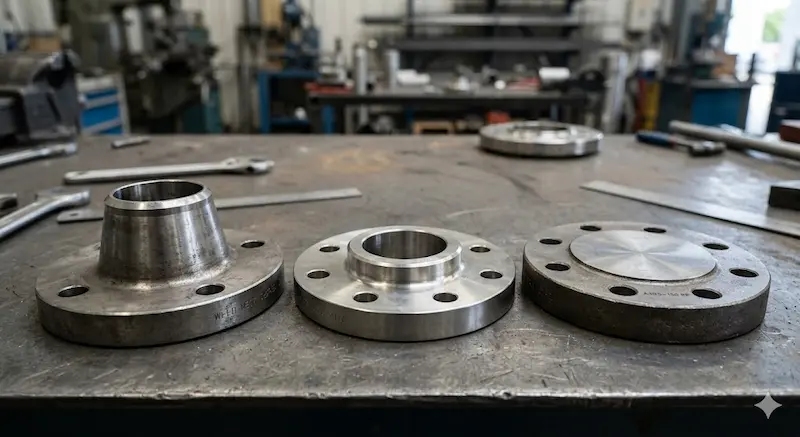

Flange (mặt bích kim loại) là thiết bị cơ khí quan trọng dùng để kết nối các đoạn ống, van, máy bơm hoặc các thiết bị khác trong hệ thống đường ống công nghiệp. Đây là phương pháp kết nối cơ học phổ biến nhất nhờ khả năng tháo lắp linh hoạt so với các phương pháp hàn cố định.

Một bộ flange tiêu chuẩn thường bao gồm ba thành phần chính:

• Thân bích (Body): Phần chính chịu lực và định hình kết nối.

• Lỗ bulong: Các lỗ được bố trí đều xung quanh thân bích để liên kết các mặt bích lại với nhau.

• Bề mặt làm kín (Sealing face): Vị trí tiếp xúc với gioăng (gasket) để đảm bảo độ kín khít tuyệt đối cho hệ thống.

Nguyên Lý Hoạt Động Của Flange

Cơ chế hoạt động của flange dựa trên nguyên lý ép chặt. Khi hai mặt bích được đặt đối diện nhau, một miếng đệm (gioăng) được đặt ở giữa bề mặt làm kín. Sau đó, lực ép được tạo ra thông qua hệ thống bulong siết chặt xung quanh.

Bản chất của phương pháp này là:

• Đảm bảo độ kín khít: Lực siết bulong biến dạng gioăng, lấp đầy các khoảng trống siêu nhỏ trên bề mặt kim loại, ngăn chặn rò rỉ lưu chất bên trong.

• Chịu áp lực cao: Được thiết kế để chịu được sự thay đổi nhiệt độ và áp suất lớn trong đường ống.

• Sự linh hoạt: Khác với mối hàn cố định, flange cho phép kỹ sư dễ dàng tháo rời, vệ sinh, kiểm tra hoặc thay thế các đoạn ống bị hỏng mà không cần cắt bỏ toàn bộ đường ống.

Các Loại Flange Phổ Biến và Phân Tích Chuyên Sâu

Việc phân loại flange giúp kỹ sư lựa chọn thiết bị phù hợp với đặc thù vận hành của từng hệ thống.

Phân loại theo kiểu kết nối

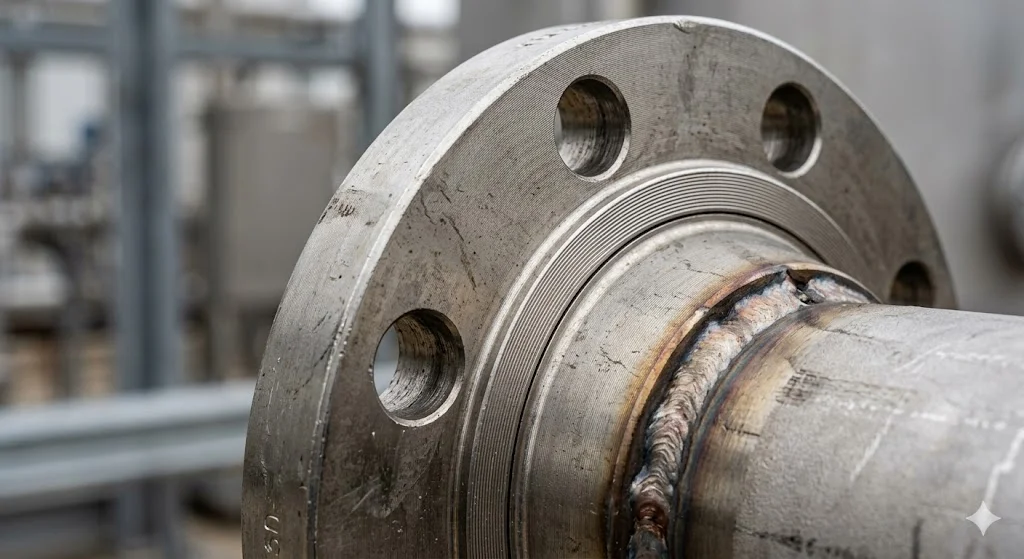

1. Weld Neck Flange (Mặt bích cổ hàn): Có phần cổ dài vuốt nhọn, được hàn trực tiếp vào đường ống. Đây là loại chịu áp lực cao và nhiệt độ khắc nghiệt tốt nhất nhờ giảm thiểu sự tập trung ứng suất tại mối nối.

2. Slip On Flange (Mặt bích trượt): Có đường kính trong hơi lớn hơn đường ống, cho phép trượt vào ống và hàn cả mặt trong lẫn ngoài. Loại này có chi phí thấp, dễ lắp đặt nhưng chịu áp lực kém hơn Weld Neck.

3. Blind Flange (Mặt bích mù): Không có lỗ tâm, dùng để bịt kín đầu đường ống hoặc tạo điểm chờ cho các lần mở rộng hệ thống trong tương lai.

4. Socket Weld Flange (Mặt bích hàn bọc): Đường ống được đưa vào trong hốc của bích và hàn ở mặt ngoài. Thường dùng cho các đường ống có kích thước nhỏ và áp suất trung bình.

5. Threaded Flange (Mặt bích ren): Kết nối bằng ren, không cần hàn. Phù hợp cho những nơi không thể thực hiện công việc hàn do nguy cơ cháy nổ.

Phân loại theo vật liệu

Việc chọn vật liệu flange quyết định tuổi thọ của hệ thống:

• Thép Carbon: Lựa chọn kinh tế cho các hệ thống cấp nước, dẫn dầu, hơi nóng thông thường. Độ bền cơ học cao nhưng cần sơn phủ chống gỉ.

• Inox (304, 316): Khả năng chống ăn mòn tuyệt vời, lý tưởng cho ngành thực phẩm, hóa chất và môi trường khắc nghiệt. Inox 316 còn có khả năng chịu axit tốt hơn 304.

• Hợp kim: Dùng trong các môi trường đặc biệt (nhiệt độ cực cao, áp suất cực lớn) nơi thép thường không đáp ứng được.

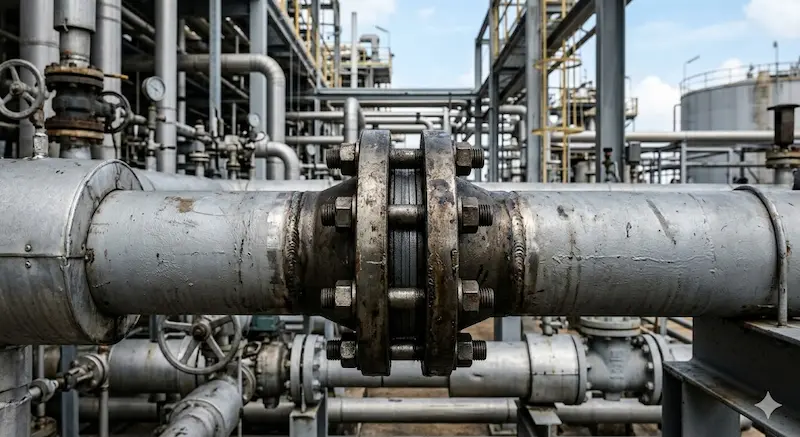

Thông Số Kỹ Thuật Quan Trọng

Để đảm bảo an toàn, khi chọn flange, bạn cần nắm rõ:

• DN (Đường kính danh nghĩa): Kích thước lỗ thông ống.

• PN / Class (Áp lực danh nghĩa): Đơn vị PN (Châu Âu) hoặc Class (Mỹ).

• Tiêu chuẩn: ANSI, DIN, JIS.

Tại sao phải chú trọng tiêu chuẩn? Nếu bạn lắp một mặt bích chuẩn DIN vào hệ thống chuẩn ANSI, số lượng lỗ bulong hoặc kích thước lỗ sẽ không khớp. Kết quả là hệ thống không thể lắp đặt hoặc nghiêm trọng hơn là không đảm bảo độ kín, dẫn đến rò rỉ áp lực nguy hiểm.

Bảng So Sánh Tổng Hợp

Insight: Không có loại "tốt nhất", chỉ có loại "phù hợp nhất" với thiết kế kỹ thuật của hệ thống.

Ứng Dụng Thực Tế và Những Sai Lầm Cần Tránh

Flange Dùng Khi Nào?

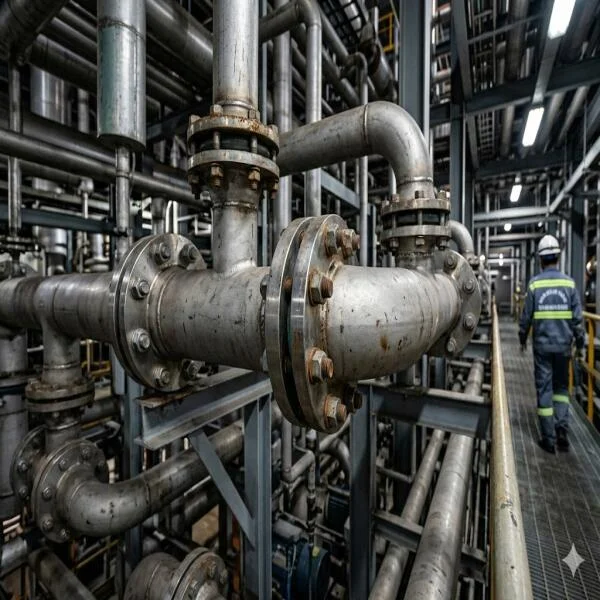

Flange đóng vai trò xương sống trong hầu hết các hạ tầng công nghiệp:

• Ngành nước: Kết nối máy bơm, van điều tiết, ống dẫn nước sạch/thải.

• Dầu khí: Vận chuyển lưu chất áp suất cao, chịu nhiệt, đòi hỏi tiêu chuẩn an toàn nghiêm ngặt (thường dùng Weld Neck).

• Hóa chất: Yêu cầu mặt bích inox/hợp kim để chống ăn mòn từ hóa chất, dung môi.

• HVAC: Kết nối hệ thống làm mát, điều hòa trung tâm tòa nhà.

Sai Lầm Thường Gặp

Nhiều kỹ sư hoặc đơn vị mua hàng thường mắc phải các sai lầm dẫn đến hậu quả nghiêm trọng:

1. Chọn sai tiêu chuẩn: Lấy bích DIN lắp cho hệ thống ANSI (như đã phân tích ở trên).

2. Không dùng gioăng phù hợp: Sử dụng gioăng cao su cho đường ống hơi nóng áp lực cao, dẫn đến gioăng bị "chảy" và rò rỉ ngay lập tức.

3. Siết bulong sai kỹ thuật: Không siết theo hình sao (đối xứng) làm lực ép không đều, gây vênh mặt bích.

Hậu quả: Rò rỉ lưu chất, lãng phí chi phí vận hành, giảm tuổi thọ hệ thống và tiềm ẩn rủi ro cháy nổ hoặc hư hại thiết bị đắt tiền.

Hướng Dẫn Chọn và Lắp Đặt Flange Metal Chuẩn Kỹ Thuật

Checklist Khi Chọn Mua

✔ Xác định đường kính (DN): Phải trùng khớp tuyệt đối với đường ống.

✔ Xác định áp lực (PN/Class): Chọn mức áp lực bằng hoặc cao hơn áp lực vận hành cực đại của hệ thống.

✔ Chọn vật liệu: Đánh giá môi trường lưu chất (nước, hóa chất, hơi nóng).

✔ Kiểm tra tiêu chuẩn: Xác định hệ tiêu chuẩn (ANSI, DIN, JIS) của toàn hệ thống trước khi đặt hàng.

✔ Xác định kiểu kết nối: Ưu tiên Weld Neck cho đường ống chính, Slip On cho các nhánh phụ.

Lưu Ý Khi Lắp Đặt

1. Làm sạch bề mặt: Loại bỏ gỉ sét, dầu mỡ trên bề mặt làm kín trước khi đặt gioăng.

2. Kiểm tra độ đồng tâm: Đảm bảo hai đầu ống và mặt bích thẳng hàng, không bị lệch tâm gây ứng suất phụ.

3. Quy trình siết bulong: Luôn siết theo hình sao hoặc hình chữ thập để đảm bảo lực ép được phân bổ đồng đều trên toàn bộ bề mặt gioăng.

Câu Hỏi Thường Gặp (FAQ)

1. Flange metal có khác flange inox không?

   Không hoàn toàn. Flange inox thực chất là một loại flange (được phân loại theo vật liệu). "Metal" là khái niệm chung, còn "inox" là vật liệu cụ thể.

2. Nên chọn tiêu chuẩn PN hay Class cho dự án?

   Điều này phụ thuộc vào tiêu chuẩn chung của hệ thống máy móc/thiết bị có sẵn. Nếu hệ thống sử dụng thiết bị theo chuẩn Mỹ, hãy chọn Class; nếu theo chuẩn Châu Âu, hãy chọn PN.

3. Loại flange nào chịu áp lực tốt nhất?

   Weld Neck Flange (Mặt bích cổ hàn) là loại chịu áp lực và tải trọng rung động tốt nhất nhờ thiết kế cổ hàn giảm ứng suất tập trung.

4. Có thể thay thế các loại flange không?

   Không khuyến khích. Việc thay thế khác kiểu kết nối hoặc khác tiêu chuẩn sẽ làm mất đi tính đồng bộ, gây khó khăn cho bảo trì và tiềm ẩn nguy cơ mất an toàn.

Kết Luận

Flange là thành phần không thể tách rời trong mọi hệ thống đường ống công nghiệp. Việc hiểu rõ tính chất, tiêu chuẩn và ứng dụng của từng loại không chỉ giúp bạn tối ưu hóa chi phí đầu tư mà còn đảm bảo an toàn tuyệt đối cho toàn bộ dây chuyền sản xuất. Một lựa chọn đúng đắn ngay từ khâu thiết kế sẽ ngăn chặn những sự cố rò rỉ đáng tiếc về sau Flange metal.
