Sealing Fitting: Giải Pháp Tối Ưu Cho Hệ Thống Chống Cháy Nổ Công Nghiệp

Trong các nhà máy lọc dầu, cơ sở hóa chất hay các khu vực sản xuất có nguy cơ cháy nổ cao, một sự cố rò rỉ khí nhỏ cũng có thể dẫn đến thảm họa. Hệ thống điện, dù được bảo vệ kỹ lưỡng bằng ống conduit (ống luồn dây), vẫn tiềm ẩn rủi ro nếu các điểm kết nối không được xử lý đúng cách. Đây chính là lúc sealing (phụ kiện làm kín) phát huy vai trò tối thượng của mình.

Nhiều đơn vị thi công vẫn mắc sai lầm khi coi đây là một phụ kiện điện thông thường, dẫn đến việc lắp đặt sai kỹ thuật hoặc bỏ qua hoàn toàn. Tuy nhiên, trong môi trường công nghiệp khắc nghiệt, sealing không chỉ là một phụ kiện – đó là "chốt chặn" an toàn quan trọng nhất để ngăn chặn sự lan truyền của lửa, khí gas hoặc hơi hóa chất giữa các khu vực. Bài viết này sẽ phân tích chuyên sâu về thiết bị này, giúp bạn hiểu rõ vai trò và cách lựa chọn sản phẩm phù hợp cho hệ thống của mình.

Sealing Là Gì?

Sealing (phụ kiện làm kín) là một thiết bị chuyên dụng được lắp đặt trên hệ thống đường ống conduit (ống luồn dây điện) trong các khu vực nguy hiểm (hazardous areas). Mục đích cốt lõi của phụ kiện này là tạo ra một rào cản vật lý vững chắc, ngăn chặn các loại khí gas, hơi dễ cháy hoặc lửa lan truyền qua hệ thống đường ống điện từ vùng này sang vùng khác.

Cấu tạo cơ bản của một thiết bị này bao gồm thân phụ kiện (thường bằng hợp kim đúc hoặc thép không gỉ) và một khoang chứa được thiết kế để đổ hợp chất làm kín chuyên dụng (sealing compound). Vai trò của chúng trong hệ thống điện bao gồm:

• Ngăn cháy lan: Cô lập đám cháy trong một phạm vi nhỏ, không để lửa lây lan qua đường ống điện.

• Chống rò rỉ khí: Ngăn chặn khí gas hoặc hóa chất xâm nhập vào các khu vực an toàn thông qua đường ống dẫn dây.

• Bảo vệ thiết bị: Giảm thiểu rủi ro cho các thiết bị điều khiển và máy móc đắt tiền.

Nguyên Lý Hoạt Động

Cơ chế vận hành của sealing dựa trên sự kết hợp giữa thiết kế vật lý và hóa học. Sau khi lắp đặt vào đường ống, người thi công sẽ đổ hợp chất làm kín (sealing compound) vào trong thân phụ kiện. Hợp chất này sau khi đông kết sẽ tạo thành một khối rắn, kín khít hoàn toàn bên trong ống, bao bọc lấy các sợi cáp điện.

Bản chất của phương pháp này là tạo ra một vách ngăn có khả năng chịu áp lực và nhiệt độ cao. Khi có sự cố cháy nổ xảy ra ở một đầu đường ống, lớp hợp chất làm kín này sẽ ngăn chặn luồng áp suất và nhiệt lượng truyền dọc theo chiều dài của ống conduit sang khu vực khác. Đây là lý do tại sao trong các tiêu chuẩn thiết kế nhà máy tại môi trường nguy hiểm, việc lắp đặt sealing là quy định bắt buộc, không phải là tùy chọn.

Phân Tích Chuyên Sâu Về Sealing

Để lựa chọn đúng loại phù hợp, kỹ sư cần hiểu rõ sự phân loại dựa trên thiết kế và vật liệu của sản phẩm.

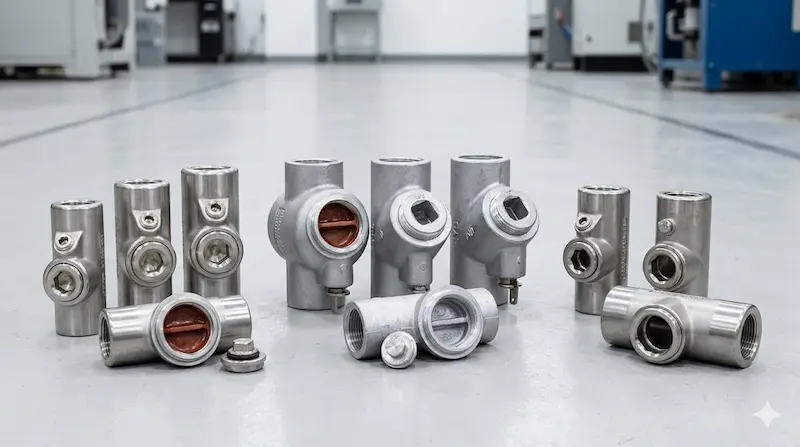

Các loại Sealing phổ biến theo thiết kế

• EYS (Vertical): Được thiết kế chuyên dụng cho các đường ống đặt thẳng đứng. Cấu tạo của nó cho phép hợp chất làm kín chảy đều và lấp đầy khoảng trống khi đổ từ trên xuống.

• EYD (Horizontal): Loại phụ kiện này được thiết kế để lắp đặt trên các đường ống nằm ngang hoặc có thể linh hoạt ở nhiều góc độ. Chúng thường tích hợp tính năng thoát nước/ngưng tụ (drain), giúp đảm bảo hơi ẩm không tích tụ bên trong gây hại cho dây điện.

• EZS (Compact): Phù hợp cho những không gian hẹp, nơi các dòng EYS hoặc EYD chiếm diện tích quá lớn. Dù nhỏ gọn, chúng vẫn đảm bảo các tiêu chuẩn chống cháy nổ nghiêm ngặt.

Phân loại theo vật liệu

• Thép (Carbon Steel): Độ bền cơ học cao, chịu va đập tốt, là lựa chọn phổ biến cho các hệ thống công nghiệp chung.

• Nhôm (Aluminum): Trọng lượng nhẹ, chống ăn mòn tự nhiên tốt trong môi trường ẩm ướt, dễ lắp đặt.

• Inox 304 (Stainless Steel 304/316): Lựa chọn tối ưu cho ngành thực phẩm, dược phẩm hoặc các nhà máy hóa chất có độ ăn mòn cao, nơi đòi hỏi tuổi thọ vật liệu lâu dài và khả năng kháng hóa chất cực tốt.

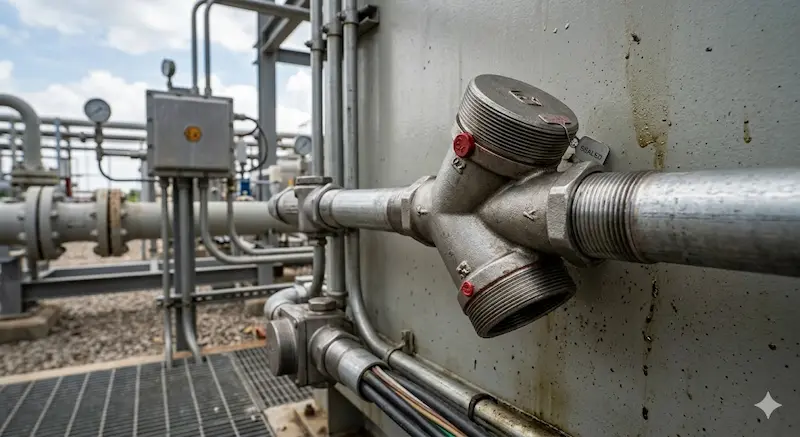

Thông số kỹ thuật quyết định an toàn

Việc sai lệch thông số kỹ thuật là nguyên nhân hàng đầu dẫn đến sự cố. Các yếu tố cần đặc biệt lưu tâm bao gồm:

• Chuẩn ren: Phổ biến là NPT (National Pipe Taper) hoặc BSP. Việc lắp sai chuẩn ren sẽ tạo ra khe hở tại mối nối, làm vô hiệu hóa khả năng ngăn khí.

• Tiêu chuẩn chống cháy nổ (ATEX/IECEx): Đây là "tấm vé thông hành" bắt buộc. Một sealing không có chứng nhận ATEX/IECEx thì hoàn toàn không được phép sử dụng trong môi trường Zone 1 hoặc Zone 2.

• IP Rating: Xác định khả năng chống bụi và nước xâm nhập từ môi trường bên ngoài.

Bảng so sánh các loại Fitting tiêu biểu

Insight: Đừng bao giờ chọn sản phẩm dựa trên giá thành. Hãy chọn theo vị trí lắp đặt và môi trường vận hành thực tế.

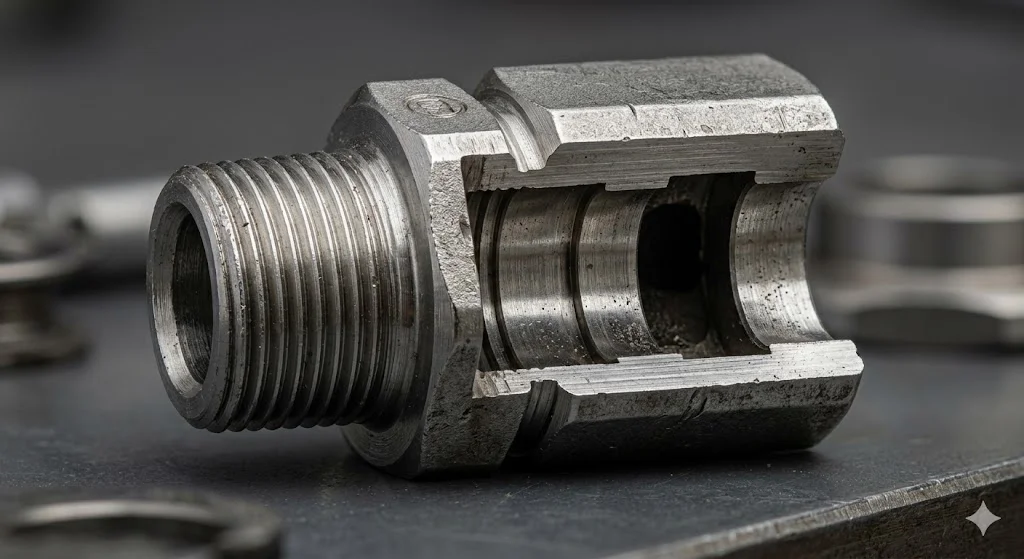

Ứng Dụng Thực Tế và Những Sai Lầm Nguy Hiểm

Khi Nào Cần Sử Dụng?

Việc sử dụng sealing là yêu cầu bắt buộc trong các khu vực được phân loại là môi trường nguy hiểm (Hazardous Areas). Các ngành nghề cụ thể bao gồm:

• Nhà máy Dầu khí: Khu vực khai thác, giàn khoan, kho chứa nhiên liệu.

• Nhà máy Hóa chất: Nơi lưu trữ, xử lý các chất dễ bay hơi.

• Nhà máy điện: Khu vực có bụi dễ cháy (như bụi than) hoặc khí gas.

• Khu vực Zone 1, Zone 2: Theo phân loại tiêu chuẩn IEC, bất kỳ ống conduit nào dẫn vào các thiết bị điện trong vùng này đều phải có phụ kiện làm kín.

Những Sai Lầm Thường Gặp

1. Không sử dụng hợp chất đúng loại: Sử dụng vật liệu không chịu được nhiệt độ hoặc không có khả năng giãn nở theo tiêu chuẩn, dẫn đến nứt gãy sau thời gian ngắn.

2. Lắp sai hướng: Lắp loại EYS vào đường ống ngang, làm hợp chất không lấp đầy được tiết diện ống, tạo ra "lỗ hổng" khí.

3. Quá trình đổ compound sơ sài: Không làm sạch dầu mỡ trong ống hoặc không để hợp chất đông kết hoàn toàn trước khi đưa vào vận hành, khiến hệ thống mất khả năng chống cháy nổ ngay lập tức.

Hậu quả của những sai lầm này không chỉ là sự rò rỉ khí gas đơn thuần, mà là sự vi phạm nghiêm trọng các quy định an toàn lao động, dẫn đến nguy cơ cháy nổ trực tiếp và trách nhiệm pháp lý nặng nề cho đơn vị thi công.

Hướng Dẫn Chọn và Lắp Đặt Sealing Fitting

Checklist Lựa Chọn Sản Phẩm

Trước khi đặt hàng, hãy đảm bảo bạn đã trả lời được các câu hỏi sau:

✔ Môi trường: Khu vực này có nguy cơ cháy nổ (Hazardous) hay chỉ là khu vực sản xuất thông thường?

✔ Thiết kế: Đường ống của bạn là đường đứng (EYS) hay đường ngang (EYD)?

✔ Kích thước: Đo chính xác đường kính trong của ống conduit (inch/mm).

✔ Tiêu chuẩn: Sản phẩm có đạt chứng chỉ ATEX, IECEx hay UL không?

✔ Vật liệu: Môi trường có hóa chất ăn mòn không? (Nếu có, chọn Inox 304).

Lưu Ý Quan Trọng Khi Lắp Đặt

Để sealing phát huy hiệu quả tối đa, quy trình lắp đặt cần được kiểm soát nghiêm ngặt:

• Làm sạch: Đảm bảo bên trong ống không còn dính dầu, mỡ hoặc bụi bẩn.

• Đổ hợp chất: Pha trộn hợp chất làm kín theo đúng tỷ lệ hướng dẫn của nhà sản xuất. Rót từ từ để tránh bọt khí.

• Độ kín: Kiểm tra kỹ các mối ren. Sử dụng keo khóa ren nếu cần thiết để đảm bảo độ kín tuyệt đối trước khi đổ hợp chất.

• Vận hành: Tuyệt đối không cấp điện hoặc đưa hệ thống vào áp lực làm việc trước khi hợp chất đông kết hoàn toàn theo thời gian khuyến cáo.

Câu Hỏi Thường Gặp (FAQ)

1. Sealing fitting có bắt buộc phải lắp đặt không?

   Có. Trong các khu vực nguy hiểm (hazardous area) theo tiêu chuẩn IEC/ATEX, việc sử dụng sealing là yêu cầu bắt buộc để đảm bảo an toàn phòng chống cháy nổ.

2. Có thể thay thế sealing bằng keo silicon hay vật liệu khác không?

   Tuyệt đối không. Các vật liệu thông thường không chịu được áp suất nổ và nhiệt độ cao như hợp chất làm kín chuyên dụng (sealing compound).

3. Sealing compound là gì và nó có quan trọng không?

   Đó là hỗn hợp vật liệu hóa học chuyên dụng dùng để đổ vào fitting. Nếu không có hợp chất này, fitting chỉ là một đoạn ống rỗng và vô tác dụng.

4. Nên chọn chất liệu inox hay thép cho hệ thống?

   Chọn thép cho môi trường công nghiệp thông thường. Chọn inox 316 cho môi trường biển, hóa chất hoặc nơi có độ ăn mòn cao để đảm bảo tuổi thọ lâu dài.

Kết Luận

Việc đầu tư vào sealing chất lượng không phải là một chi phí phát sinh, mà là một khoản đầu tư cho sự an toàn và bền vững của toàn bộ hệ thống sản xuất. Một sai sót nhỏ tại điểm kết nối có thể gây ra hậu quả khôn lường, nhưng với lựa chọn đúng đắn và quy trình lắp đặt chuẩn xác, bạn hoàn toàn có thể kiểm soát được rủi ro.
