DN700 Flange: Giải Pháp Kết Nối Cho Hệ Thống Đường Ống Khổ Lớn

Hãy tưởng tượng bạn đang quản lý một dự án pipeline quy mô lớn với tổng mức đầu tư hàng chục tỷ đồng. Mọi thứ đang tiến hành đúng tiến độ cho đến ngày lắp ráp các đoạn ống chính. Chỉ một sai sót nhỏ trong việc đặt hàng dn700 flange – ví dụ như nhầm lẫn giữa tiêu chuẩn DIN và ANSI – đã khiến toàn bộ hệ thống lệch đi hàng trăm milimet tại các điểm kết nối.

Hệ quả là không thể lắp được bulong, dự án bị trì trệ hàng tuần để chờ gia công lại, và chi phí thay thế cho những linh kiện hạng nặng này là cực kỳ lớn. Trong phân khúc thiết bị đường ống siêu trường siêu trọng, khái niệm "sai số cho phép" gần như không tồn tại. Một chiếc dn700 flange cần sự chính xác tuyệt đối ngay từ khâu bản vẽ cho đến khi siết con ốc cuối cùng.

Để giúp các nhà thầu và kỹ sư tránh được những rủi ro đắt giá này, bài viết dưới đây sẽ phân tích sâu về đặc điểm kỹ thuật và cách lựa chọn mặt bích DN700 chuẩn xác nhất.

DN700 flange là gì? Định nghĩa và quy đổi tiêu chuẩn

DN700 flange là loại mặt bích có đường kính danh nghĩa (Nominal Diameter) là 700mm. Đây là kích thước mặt bích thuộc nhóm lớn, chuyên dùng để kết nối các đường ống dẫn lưu chất trong các hệ thống hạ tầng và công nghiệp hạng nặng như mạng lưới cấp thoát nước đô thị, nhà máy thủy điện, hệ thống dầu khí và năng lượng.

Về quy đổi kích thước, dn700 tương đương với kích thước 28 inch theo hệ thống đo lường của Mỹ. Vai trò của nó không chỉ đơn thuần là mối nối, mà còn là bộ phận chịu tải trọng chính của hệ thống:

• Kết nối ống khổ lớn: Tạo sự liên kết vững chắc giữa các đoạn ống thép, ống composite hoặc ống bê tông có đường kính cực lớn.

• Chịu áp lực cao: Được thiết kế để chịu được áp suất từ dòng chảy có lưu lượng lớn, đảm bảo không biến dạng dưới tải trọng tĩnh và động.

• Tối ưu bảo trì: Cho phép tháo rời các đoạn ống hoặc van lớn để kiểm tra, sửa chữa mà không cần cắt bỏ kết cấu hàn cố định.

Nguyên lý hoạt động của flange DN700

Nguyên lý vận hành của một bộ dn700 dựa trên sự kết hợp chặt chẽ giữa ba thành phần: thân mặt bích, hệ thống bulong cỡ lớn và gioăng (gasket). Khi hai mặt bích được đặt áp sát nhau với một lớp gioăng ở giữa, việc siết chặt hàng chục chiếc bulong sẽ tạo ra một lực ép khổng lồ.

Vì sao flange DN700 cần lực siết cực lớn?

Với đường kính danh nghĩa lên tới 700mm, diện tích bề mặt tiếp xúc của mặt bích là rất lớn. Để thắng được áp lực đẩy của chất lưu bên trong ống (có thể lên tới hàng chục kg/cm²), lực ép từ bulong phải đủ mạnh để nén chặt gioăng, điền đầy mọi khe hở siêu nhỏ trên bề mặt gia công. Chỉ cần một lực siết không đủ hoặc không đều, áp suất bên trong sẽ dễ dàng "thổi bay" lớp gioăng hoặc gây rò rỉ li ti.

Hệ quả của việc sai gioăng: Đối với size DN700, diện tích rò rỉ dù chỉ bằng một sợi tóc cũng có thể dẫn đến thất thoát hàng khối nước hoặc hóa chất mỗi giờ dưới áp lực cao. Do đó, việc lựa chọn gioăng có độ đàn hồi và khả năng chịu hóa chất phù hợp với loại mặt bích này là bắt buộc.

Phân loại DN700 phổ biến trong công nghiệp

Tùy vào yêu cầu kỹ thuật của từng dự án mà dn700 flange được sản xuất theo các kiểu dáng và vật liệu khác nhau.

Phân loại theo kiểu dáng

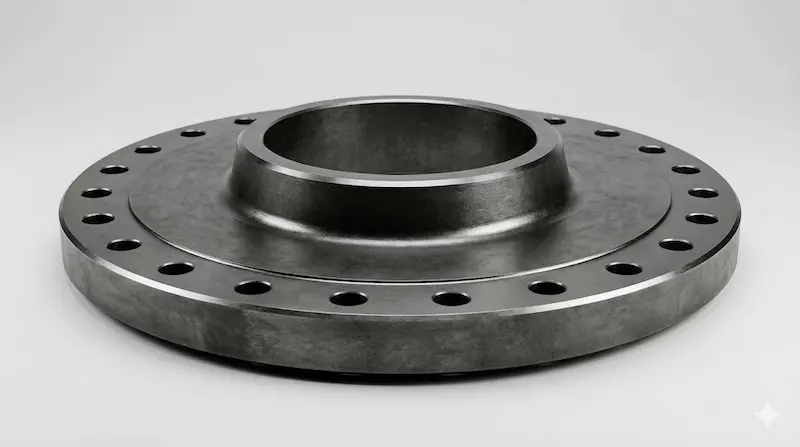

• Weld Neck Flange (Mặt bích hàn cổ): Đây là loại phổ biến nhất cho kích thước DN700. Phần cổ dài được hàn đối đầu với ống giúp phân bổ ứng suất đều hơn, cực kỳ bền vững trong môi trường áp suất cao và rung động mạnh.

• Slip-on Flange (Mặt bích hàn trượt): Ống được xỏ vào trong và hàn cả hai mặt. Dễ căn chỉnh hơn nhưng khả năng chịu lực thường kém hơn loại hàn cổ.

• Blind Flange (Mặt bích mù): Dùng để bịt kín các đầu ống DN700, thường xuất hiện tại các điểm cuối của đường ống chờ hoặc các cửa thăm của bồn chứa lớn.

Phân loại theo tiêu chuẩn và vật liệu

Hệ thống dn700 thường tuân theo các tiêu chuẩn quốc tế nghiêm ngặt:

• Tiêu chuẩn Châu Âu (DIN/EN): Thường gặp các cấp áp suất PN10, PN16, PN25.

• Tiêu chuẩn Mỹ (ANSI/ASME): Phổ biến là Class 150 và Class 300.

• Vật liệu: Thép carbon (như A105) chiếm đa số nhờ chi phí tối ưu và độ bền cơ học cao. Inox (304, 316) được dùng khi yêu cầu vệ sinh thực phẩm hoặc chống ăn mòn. Composite (FRP) bắt đầu xuất hiện trong các hệ thống dẫn nước biển hoặc hóa chất nhẹ để giảm trọng lượng.

Thông số kỹ thuật chi tiết của DN700

Khi đặt hàng hoặc thiết kế, kỹ sư cần nắm rõ các thông số "vàng" của flange. Bất kỳ sai lệch nào ở các thông số này cũng sẽ dẫn đến việc không thể lắp đặt.

• Outer Diameter (OD): Đường kính ngoài tổng thể của mặt bích.

• Bolt Circle Diameter (PCD): Đường kính vòng tròn đi qua tâm các lỗ bulong. Đây là thông số quan trọng nhất để lắp khớp hai mặt bích.

• Số lượng lỗ bulong: Đối với DN700, số lượng lỗ thường rất lớn, dao động từ 20 đến 36 lỗ tùy theo cấp áp suất.

• Độ dày (Thickness): Độ dày của bản bích phải đủ lớn để không bị cong vênh khi siết bulong ở lực torque cao.

Ví dụ bảng thông số DN700 theo DIN PN16:

• Đường kính ngoài: ~910 mm.

• Đường kính tâm lỗ (PCD): ~840 mm.

• Số lỗ bulong: 24 lỗ.

• Kích thước bulong: M36.

Việc đối chiếu giữa bảng tiêu chuẩn DIN và ANSI là rất cần thiết, vì cùng là size DN700 nhưng bước lỗ và đường kính ngoài của hai hệ tiêu chuẩn này hoàn toàn khác nhau.

So sánh DN700 theo vật liệu: Lựa chọn nào tối ưu?

Lựa chọn vật liệu không chỉ ảnh hưởng đến giá thành mà còn quyết định tuổi thọ của toàn bộ hệ thống pipeline.

Phân tích chuyên sâu:

Vì sao DN700 inox rất đắt? Khối lượng của một mặt bích DN700 có thể lên tới vài trăm kilogram. Với đơn giá inox cao gấp nhiều lần thép carbon, chi phí cho một mặt bích inox size lớn là con số không hề nhỏ. Tuy nhiên, nó lại là bắt buộc trong nhà máy hóa chất.

Khi nào nên dùng composite? Trong các hệ thống dẫn nước biển hoặc xử lý nước thải, nơi sự ăn mòn diễn ra mạnh mẽ nhưng áp suất không quá cao, mặt bích composite DN700 là giải pháp thông minh để vừa chống rỉ vừa giảm tải trọng cho giá đỡ ống.

Tại sao DN700 yêu cầu độ chính xác cao tuyệt đối?

Khác với các size nhỏ như DN15 hay DN50, flange mang trong mình những rủi ro mang tính hệ thống nếu có sai lệch:

1. Sai lệch lỗ bulong: Với 24 hay 36 lỗ bulong trên một vòng tròn đường kính gần 1 mét, chỉ cần PCD lệch vài milimet, bạn sẽ không thể xỏ được bulong qua. Việc khoét rộng lỗ bulong tại công trường là điều tối kỵ vì nó phá hỏng tính nguyên vẹn của thiết bị chịu áp.

2. Biến dạng do lực siết: DN700 yêu cầu lực torque cực lớn. Nếu vật liệu không đạt chuẩn hoặc độ dày không đủ, mặt bích có thể bị vênh (warping), tạo ra khe hở gây rò rỉ mà không cách nào khắc phục được bằng cách siết thêm.

3. Áp lực hệ thống: Một đường ống DN700 chứa một lượng lớn chất lưu. Nếu xảy ra sự cố nứt vỡ mặt bích, sức công phá của dòng chảy áp lực cao có thể gây nguy hiểm đến tính mạng con người và phá hủy các thiết bị xung quanh.

Insight: Kích thước càng lớn, rủi ro càng tăng theo cấp số nhân. Đó là lý do tại sao DN700 không có chỗ cho những sản phẩm gia công thiếu chuẩn mực.

Ứng dụng thực tế của DN700 trong công nghiệp

Sản phẩm này là linh hồn của các công trình hạ tầng trọng điểm:

• Hệ thống cấp thoát nước đô thị: Kết nối các đường ống dẫn nước sạch trục chính hoặc hệ thống thoát nước mưa chống ngập cho thành phố.

• Nhà máy điện: Dùng trong hệ thống nước làm mát (cooling water) cho các tuabin công suất lớn.

• Dầu khí và Lọc hóa chất: Kết nối các bồn chứa dầu thô hoặc đường ống dẫn trung gian giữa các tháp chưng cất.

• Công nghiệp nặng: Sử dụng trong các nhà máy thép, xi măng để dẫn khí thải hoặc nguyên liệu dạng lỏng lưu lượng cao.

Khi nào bạn cần dùng đến DN700? Thông thường, khi đường ống vượt quá ngưỡng 500mm và yêu cầu lưu lượng truyền tải hàng nghìn mét khối mỗi giờ, DN700 sẽ được lựa chọn để đảm bảo tốc độ dòng chảy ổn định và giảm tổn thất áp suất dọc đường ống.

Những sai lầm thường gặp và hậu quả khi chọn DN700

Đừng để dự án của bạn bị "đắp chiếu" vì những lỗi sơ đẳng sau:

1. Nhầm lẫn tiêu chuẩn: Đây là lỗi phổ biến nhất. Khách hàng thường chỉ nói "mặt bích DN700" mà không nói rõ là DIN PN10 hay ANSI Class 150. Hai loại này hoàn toàn không lắp chung được với nhau.

2. Bỏ qua thông số áp suất (PN/Class): Chọn mặt bích PN10 cho hệ thống chạy áp 12 bar sẽ dẫn đến rò rỉ kinh niên hoặc nứt bích dưới tác động của búa nước.

3. Sai lệch PCD: Nhiều cơ sở gia công nhỏ lẻ không có máy CNC đủ lớn để phay lỗ chính xác cho DN700, dẫn đến việc các lỗ bulong bị lệch so với bản vẽ kỹ thuật.

4. Chọn sai vật liệu: Dùng mặt bích thép carbon không sơn phủ cho môi trường nước biển để tiết kiệm chi phí sẽ dẫn đến việc hệ thống hỏng hóc chỉ sau 1-2 năm vận hành.

Checklist: Cách chọn mua DN700 đúng chuẩn

Trước khi phê duyệt đơn hàng, hãy rà soát lại các mục sau:

•  Xác định tiêu chuẩn cốt lõi: DIN, ANSI, JIS hay tiêu chuẩn nội bộ của dự án?

•  Cấp áp suất: PN10, PN16 hay Class 150?

•  Kiểu bích: Hàn cổ (WN), hàn trượt (SO) hay bích mù (Blind)?

•  Vật liệu: Thép A105, Inox 304, hay Inox 316? Có yêu cầu mạ kẽm hay sơn Epoxy không?

•  Thông số lỗ bulong: Số lượng lỗ và đường kính lỗ có khớp với thiết bị (van, bơm) đi kèm không?

•  Bản vẽ kỹ thuật: Luôn yêu cầu nhà cung cấp gửi bản vẽ chi tiết để đối chiếu trước khi gia công.

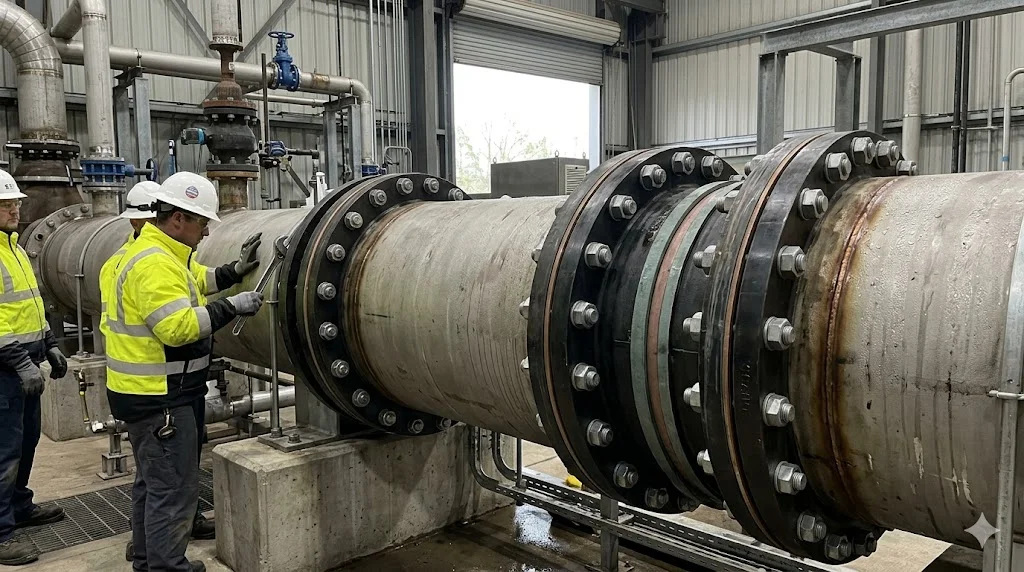

Hướng dẫn lắp đặt DN700 an toàn

Do trọng lượng của một chiếc flange là rất lớn, việc lắp đặt cần tuân thủ quy trình nghiêm ngặt:

1. Thiết bị nâng hạ: Tuyệt đối không nâng bằng tay. Sử dụng xe cẩu hoặc pa lăng để đưa mặt bích vào vị trí, tránh va đập làm trầy xước bề mặt làm kín.

2. Làm sạch: Vệ sinh kỹ bề mặt và rãnh gioăng. Một mẩu rỉ sắt nhỏ cũng có thể làm hỏng gioăng khi siết áp lực cao.

3. Siết bulong trình tự chéo: Siết theo hình ngôi sao hoặc đối xứng qua tâm. Chia làm nhiều vòng siết (vòng 1: 30% lực, vòng 2: 60% lực, vòng cuối: 100% lực torque).

4. Kiểm soát lực siết (Torque control): Bắt buộc sử dụng cờ lê lực hoặc máy siết thủy lực để đảm bảo tất cả bulong đều chịu lực đồng nhất, tránh hiện tượng vênh mặt bích.

FAQ – Giải đáp thắc mắc về DN700 flange

1. DN700 flange tương đương bao nhiêu inch?

DN700 tương đương với size 28 inch (NPS 28).

2. Sản phẩm này có sẵn hàng trên thị trường không?

Do kích thước lớn và trọng lượng nặng, các loại dn700 thường không có sẵn số lượng lớn tại các cửa hàng nhỏ. Hầu hết các dự án đều phải đặt hàng gia công hoặc nhập khẩu từ các nhà máy chuyên dụng.

3. Mặt bích DN700 nặng bao nhiêu?

Trọng lượng phụ thuộc vào tiêu chuẩn và áp suất. Một chiếc mặt bích DN700 PN16 chuẩn DIN có thể nặng khoảng 200kg - 300kg, trong khi loại bích mù (blind) có thể nặng gấp đôi.

4. Khi nào bắt buộc phải dùng inox cho DN700?

Chỉ nên dùng khi hệ thống dẫn hóa chất ăn mòn mạnh, thực phẩm hoặc nước sạch yêu cầu tiêu chuẩn vệ sinh cực cao. Đối với nước thải hoặc nước công nghiệp, thép carbon sơn phủ thường là đủ và kinh tế hơn.

Kết luận

DN700 là mắt xích quan trọng trong những hệ thống đường ống khổng lồ. Sự lựa chọn đúng đắn về tiêu chuẩn, vật liệu và độ chính xác trong thi công không chỉ đảm bảo an toàn cho dự án mà còn giúp doanh nghiệp tiết kiệm hàng tỷ đồng chi phí sửa chữa sau này Dn700 flange.
