Van Ren 21: Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong thiết kế và lắp đặt hệ thống đường ống, các sự cố như rò rỉ lưu chất, sụt áp hay hỏng hóc thiết bị thường bắt nguồn từ việc chọn sai kích thước phụ kiện hoặc kết nối không đúng tiêu chuẩn. Những gián đoạn này không chỉ gây thất thoát tài nguyên mà còn làm tăng chi phí vận hành đáng kể. Để giải quyết triệt để vấn đề này trên các tuyến ống kích thước nhỏ, dòng sản phẩm van ren 1/2 inch ra đời như một giải pháp kết nối linh hoạt, bền bỉ và tối ưu chi phí. Việc nắm rõ đặc tính kỹ thuật, các chủng loại và phương pháp thi công của thiết bị sẽ giúp các kỹ sư cùng thợ thi công xây dựng nên hệ thống vận hành an toàn, ổn định dài lâu.

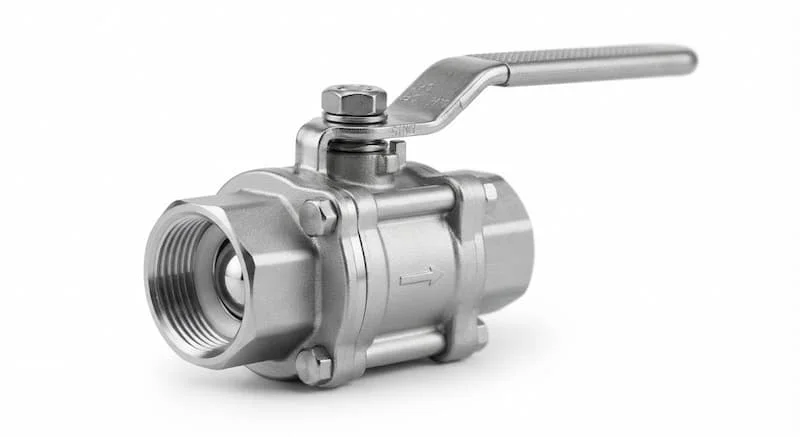

Van Ren 21 Là Gì?

Van ren 21 là loại van công nghiệp hoặc dân dụng sử dụng kết nối ren có kích thước khoảng 21 mm (ren 1/2 inch, DN15), dùng để đóng, mở hoặc kiểm soát dòng chảy trong hệ thống cấp nước, khí, hơi và nhiều loại lưu chất khác.

Ý Nghĩa Kỹ Thuật Và Quy Đổi Kích Thước

Tên gọi ren 21 xuất phát từ thói quen gọi theo đường kính ngoài xấp xỉ 21 mm của đường ống thép hoặc ống nhựa phi 21. Trong quy chuẩn kỹ thuật quốc tế, kích thước này tương đương với đường kính danh nghĩa DN15 hoặc chuẩn ren 1/2 inch.

Rất nhiều loại van công nghiệp hiện nay tích hợp chuẩn kết nối này, bao gồm van bi, van một chiều, van cửa, van cầu cho đến các dòng van điều khiển tự động. Nhờ tính đồng bộ cao, van đóng vai trò là mắt xích quan trọng giúp kết nối mượt mà giữa các đoạn ống và thiết bị phụ trợ trong cùng hệ thống.

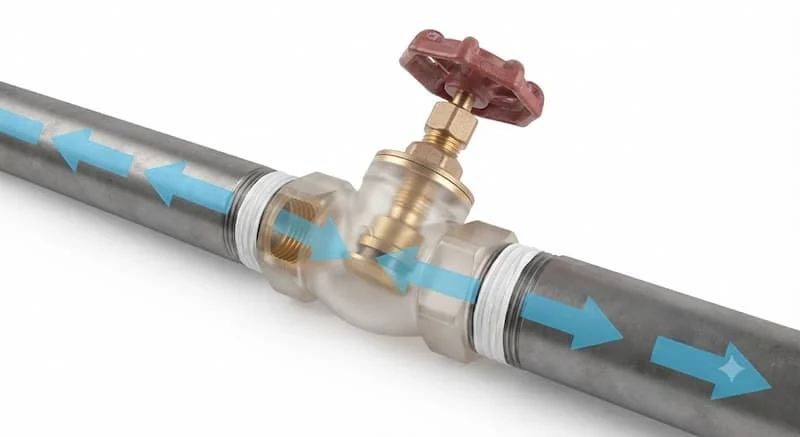

Nguyên Lý Hoạt Động Của van ren 1/2 inch

Cơ chế vận hành của thiết bị dựa trên chuyển động của bộ phận đóng mở nội bộ kết hợp với độ kín cơ học của khớp nối ren:

• Cơ chế đóng mở và điều tiết: Tùy thuộc vào cấu trúc (xoay bi, nâng đĩa hay hạ cửa van), bộ phận điều khiển truyền lực làm chặn đứng hoặc mở rộng lòng van. Lưu chất đi qua lòng van mà không bị cản trở lớn khi van ở trạng thái mở hoàn toàn.

• Cơ chế làm kín bằng khớp ren: Khớp nối ren ngoài hoặc ren trong trên thân van sẽ ăn khớp trực tiếp với đường ống. Các vòng ren xoắn ốc giúp cố định chặt chẽ van vào tuyến ống.

• Hỗ trợ làm kín từ vật liệu phụ trợ: Để triệt tiêu hoàn toàn các khe hở siêu nhỏ giữa các đỉnh ren, kỹ thuật viên quấn bổ sung băng tan PTFE hoặc keo dán ren chuyên dụng. Dưới lực siết cơ học, lớp cao su non bị nén chặt, tạo nên rào cản ngăn lưu chất rò rỉ ra ngoài ngay cả khi hệ thống chịu áp suất cao.

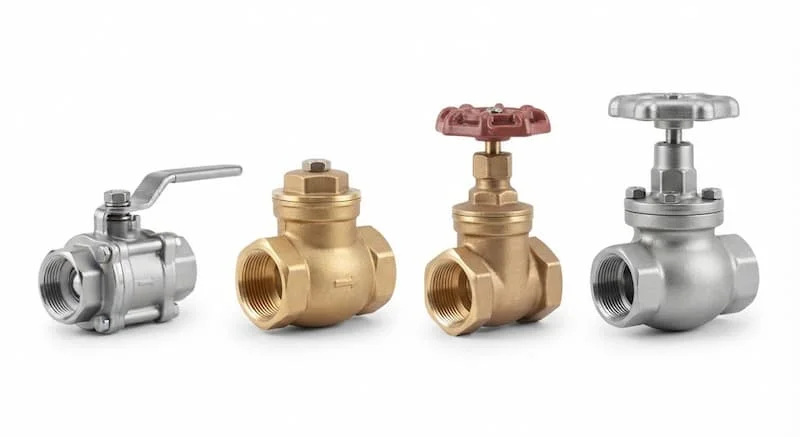

Các Loại van ren 1/2 inch Phổ Biến

Dựa trên cấu trúc cơ học và chức năng vận hành, thiết bị được chia thành các nhóm chính:

Van Bi Ren 21 (Ball Valve)

• Cấu tạo và cơ chế: Sử dụng một viên bi đục lỗ xuyên tâm xoay 90 độ để đóng mở dòng chảy.

• Ưu điểm: Đóng mở cực nhanh, độ kín cao, thao tác gạt nhẹ nhàng.

• Nhược điểm & Ứng dụng: Hạn chế dùng để điều tiết lưu lượng vì dễ làm mài mòn đệm làm kín. Phổ biến trong mạng lưới cấp nước sinh hoạt, đường ống dẫn khí nén.

Van Một Chiều Ren 21 (Check Valve)

• Cấu tạo và cơ chế: Tự động mở khi có dòng chảy thuận và đóng chặt nhờ lực lò xo hoặc đĩa lá lật khi có dòng chảy ngược.

• Ưu điểm: Vận hành tự động, bảo vệ máy bơm khỏi sự cố dội áp.

• Nhược điểm & Ứng dụng: Không dùng để đóng ngắt chủ động. Lắp đặt phổ biến ở đầu ra của máy bơm nước, bình nóng lạnh.

Van Cổng Ren 21 (Gate Valve)

• Cấu tạo và cơ chế: Đĩa van nâng lên hạ xuống như một cánh cổng vuông góc với dòng chảy.

• Ưu điểm: Không làm giảm áp suất hay thu hẹp lưu lượng khi mở hoàn toàn.

• Nhược điểm & Ứng dụng: Thời gian đóng mở chậm, không thích hợp cho điều tiết. Dùng trên tuyến ống chính cần dòng chảy thẳng.

Van Cầu Ren 21 (Globe Valve)

• Cấu tạo và cơ chế: Đĩa van di chuyển tịnh tiến vuông góc với ghế van hình cầu.

• Ưu điểm: Khả năng điều tiết lưu lượng cực kỳ chính xác, độ kín tuyệt đối.

• Nhược điểm & Ứng dụng: Tạo độ sụt áp lớn. Dùng phổ biến trong hệ thống hơi nóng, lò hơi, hóa chất.

Van Điện Từ Ren 21 (Solenoid Valve)

• Cấu tạo và cơ chế: Sử dụng cuộn coil điện từ tạo lực hút để đóng mở màng van tự động.

• Ưu điểm: Phản ứng tức thì (dưới 1 giây), dễ dàng tích hợp vào hệ thống điều khiển tự động.

• Nhược điểm & Ứng dụng: Yêu cầu nguồn điện ổn định, dễ cháy coil nếu kẹt cặn. Dùng trong hệ thống tưới tự động, hệ thống PCCC.

Van Giảm Áp Và Van An Toàn Ren 21

• Cấu tạo và cơ chế: Van giảm áp giúp duy trì áp suất đầu ra ổn định; van an toàn tự động xả áp khi áp suất đường ống vượt ngưỡng cài đặt.

• Ứng dụng: Bảo vệ đường ống và các thiết bị phía sau khỏi nguy cơ quá áp vỡ ống.

Thông Số Kỹ Thuật Cần Quan Tâm

Phân Loại Theo Vật Liệu Chế Tạo

• Đồng (Brass/Bronze): Phổ biến nhất cho môi trường nước sạch, hơi nóng nhẹ. Độ bền cao, chống gỉ tốt, chi phí hợp lý.

• Inox 304 và Inox 316: Khả năng chống ăn mòn hóa chất, axit và nước mặn vượt trội. Chịu được nhiệt độ và áp suất rất cao nhưng giá thành cao hơn.

• Nhựa PVC, uPVC, PPR: Nhẹ, kháng axit và kiềm tốt, không bị oxy hóa. Dùng cho hệ thống xử lý nước thải, hóa chất nhẹ, chi phí rẻ.

• Gang và Thép: Chịu va đập cơ học và nhiệt độ cao, dùng cho mạng lưới công nghiệp nặng.

So Sánh van ren 1/2 inch Với Van Mặt Bích

Vì Sao Nên Chọn van ren 1/2 inch?

Sử dụng dòng van ren 1/2 inch mang lại nhiều lợi ích thực tế cho công trình:

• Thi công và lắp đặt nhanh chóng: Không đòi hỏi máy hàn chuyên dụng hay kỹ thuật phức tạp, chỉ cần dụng cụ cờ lê cầm tay.

• Chi phí đầu tư hợp lý: Giá thành sản xuất van kết nối ren rẻ hơn nhiều so với van mặt bích cùng chất liệu.

• Linh hoạt trong thay thế và bảo trì: Dễ dàng tháo rời ra khỏi đường ống để vệ sinh hoặc thay mới khi gặp sự cố.

• Tính phổ biến cao: Dễ dàng tìm mua phụ tùng thay thế tại bất kỳ cửa hàng vật tư ngành nước nào.

Ứng Dụng Thực Tế Của van ren 1/2 inch

Nhờ tính đa năng và kích thước nhỏ gọn, thiết bị hiện diện trong nhiều lĩnh vực:

• Mạng lưới cấp thoát nước sinh hoạt gia đình, chung cư và tòa nhà cao tầng.

• Hệ thống đường ống cấp nước cho máy bơm, bình nóng lạnh, máy giặt.

• Hệ thống chiết rót trong nhà máy thực phẩm, dược phẩm, sản xuất nước giải khát.

• Mạng lưới dẫn khí nén, khí gas, hơi áp suất thấp trong các xưởng cơ khí.

• Hệ thống tưới nhỏ giọt, tưới cảnh quan tự động trong nông nghiệp công nghệ cao.

Khi Nào Nên Sử Dụng van ren 1/2 inch?

Chủ đầu tư và thợ thi công nên chỉ định lắp đặt thiết bị trong các trường hợp:

• Tuyến đường ống có kích thước danh nghĩa chuẩn DN15 (phi 21).

• Các hệ thống quy mô vừa và nhỏ, nơi áp suất làm việc không vượt quá 25 bar.

• Các vị trí hẹp, không đủ khoảng trống để thao tác vặn bulông mặt bích.

• Những vị trí dự kiến cần tháo lắp bảo dưỡng định kỳ thường xuyên.

Sai Lầm Thường Gặp Khi Lựa Chọn Và Thi Công

1. Nhầm lẫn giữa ren 21 và ren 27: Đo đường kính ống nhựa phi 21 bằng thước dây rồi chọn lầm sang van ren 27 (DN20), dẫn đến không thể lắp vừa.

2. Nhầm lẫn tiêu chuẩn ren BSP và NPT: Vặn ép van ren NPT (ren côn chuẩn Mỹ) vào ống ren BSP (ren thẳng chuẩn Châu Âu) gây cháy ren, rò rỉ hoặc nứt vỡ chân ren.

3. Quấn băng tan không đúng cách: Quấn quá ít băng tan gây rò rỉ nước, hoặc quấn ngược chiều ren khiến băng tan bị bung ra khi vặn van vào.

4. Siết ren quá lực: Dùng lực quá mạnh ép van nhựa hoặc van đồng khiến phần chân ren bị nứt ngầm, gây rò rỉ sau một thời gian sử dụng.

Hướng Dẫn Lựa Chọn van ren 1/2 inch Chuẩn Kỹ Thuật

Các Bước Lựa Chọn

1. Xác định lưu chất: Dùng inox cho hóa chất/thực phẩm, dùng đồng cho nước sạch/hơi nóng, dùng nhựa cho môi trường kiềm/axit.

2. Kiểm tra áp suất và nhiệt độ: Đảm bảo thông số PN và nhiệt độ của van cao hơn thông số đỉnh của hệ thống.

3. Chọn chủng loại van: Chọn van bi nếu cần đóng mở nhanh, chọn van cầu nếu cần điều tiết, chọn van 1 chiều nếu cần chống chảy ngược.

4. Kiểm tra tiêu chuẩn ren: Đảm bảo chuẩn ren của van (BSP hay NPT) trùng khớp với ren của đường ống hiện hữu.

Hướng Dẫn Lắp Đặt van ren 1/2 inch Đúng Kỹ Thuật

1. Vệ sinh ren: Dùng giẻ sạch lau hết bụi bẩn, mạt kim loại bám trên ren van và ren ống.

2. Quấn băng tan (PTFE): Quấn từ 10 đến 15 vòng băng tan theo chiều kim đồng hồ (cùng chiều vặn ren) để lớp cao su non bám chặt vào ren.

3. Vặn van bằng tay: Đặt van vuông góc với đầu ống, vặn nhẹ tay 2 - 3 vòng đầu tiên để đảm bảo ren ăn khớp đúng khớp, không bị lệch ren.

4. Siết chặt bằng cờ lê: Dùng cờ lê hoặc mỏ lết siết van vào vừa đủ lực. Đạt độ chặt thì dừng lại, tránh dùng lực cưỡng bức.

5. Kiểm tra rò rỉ: Mở nước hoặc khí để chạy thử nghiệm. Nếu thấy rỉ nước ở chân ren, tháo ra quấn thêm băng tan và vặn lại.

Checklist Trước Khi Mua van ren 1/2 inch

• Kích thước chính xác DN15 (1/2 inch / ren 21).

• Tiêu chuẩn ren (BSP hay NPT) tương thích hoàn toàn với đường ống.

• Vật liệu (Đồng, Inox, Nhựa) đáp ứng tốt đặc tính của lưu chất.

• Thông số áp suất PN và nhiệt độ làm việc đạt yêu cầu thiết kế.

• Bề mặt van nhẵn mịn, không có vết nứt đúc hay hư hỏng chân ren.

• Có đầy đủ chứng chỉ nguồn gốc CO/CQ đối với các công trình dự án.

• Nhà cung cấp uy tín, chính sách bảo hành rõ ràng.

Các Câu Hỏi Thường Gặp (FAQ)

Van ren 21 tương đương bao nhiêu inch?

van ren 1/2 inch tương đương với kích thước 1/2 inch trong hệ inch quốc tế.

van ren 1/2 inch có phải DN15 không?

Đúng. Trong quy chuẩn đường ống, van ren 1/2 inch, DN15 và 1/2 inch là các cách gọi khác nhau của cùng một kích thước ống.

van ren 1/2 inch dùng cho đường ống phi bao nhiêu?

Van dùng cho các đường ống có đường kính danh nghĩa DN15, tương đương với ống nhựa PVC/PPR phi 21 mm hoặc ống thép phi 21.3 mm.

Nên chọn van ren 1/2 inch bằng đồng hay inox?

Nên chọn van đồng cho hệ thống nước sạch, nước sinh hoạt dân dụng để tiết kiệm chi phí. Chọn van inox cho hệ thống hóa chất, thực phẩm, nước mặn hoặc môi trường yêu cầu chống gỉ tuyệt đối.

van ren 1/2 inch chịu được áp suất bao nhiêu?

Tùy thuộc vào vật liệu, các dòng van ren 21 bằng đồng hoặc inox thông thường chịu được áp suất từ PN10 (10 bar) đến PN25 (25 bar).

Hướng Dẫn Chọn Van Ren 21 Chuẩn Kỹ Thuật

Lựa chọn đúng dòng van ren 21 là yếu tố then chốt giúp niêm phong đường ống an toàn, ngăn ngừa sự cố rò rỉ và đảm bảo hiệu suất vận hành cho toàn bộ hệ thống kỹ thuật. Sự đa dạng về vật liệu cùng kết nối ren tiện lợi giúp sản phẩm trở thành giải pháp hàng đầu cho mọi công trình dân dụng và công nghiệp nhỏ.
