Van 1 Chiều Là Gì: Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong bất kỳ hệ thống đường ống công nghiệp hay dân dụng nào, sự cố dội ngược áp lực và dòng chảy luôn là nguy cơ hàng đầu gây hỏng hóc máy bơm, tụt áp và rò rỉ lưu chất. Việc mất kiểm soát hướng đi của chất lỏng hoặc khí nén không chỉ làm gián đoạn vận hành mà còn tiêu tốn chi phí sửa chữa vô cùng đắt đỏ. Nhiều kỹ sư và thợ thi công thường thắc mắc van 1 chiều là gì và làm thế nào để ứng dụng thiết bị này hiệu quả nhằm bảo vệ toàn bộ hạ tầng kỹ thuật? Bài viết dưới đây sẽ phân tích chuyên sâu về khái niệm, cơ chế hoạt động, các chủng loại phổ biến cùng kinh nghiệm lựa chọn chuẩn kỹ thuật nhất cho câu hỏi van 1 chiều là gì.

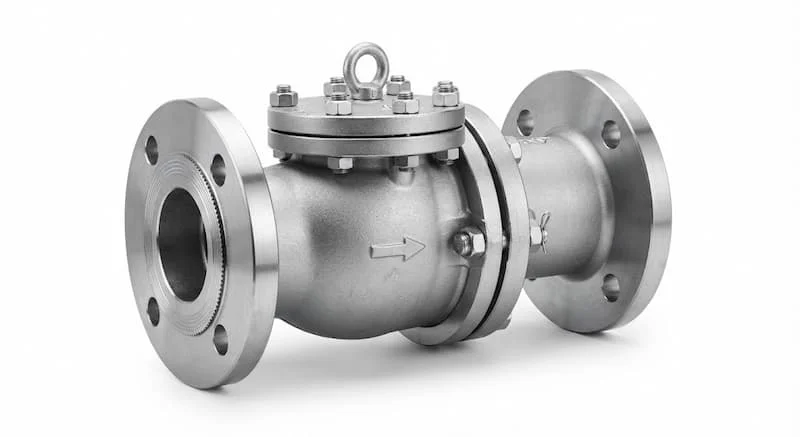

Van 1 Chiều Là Gì?

Van 1 chiều (Check Valve) là thiết bị cơ khí cho phép lưu chất chỉ chảy theo một hướng và tự động ngăn dòng chảy ngược khi áp suất thay đổi. Van hoạt động hoàn toàn tự động, không cần tác động từ người vận hành.

Tên Tiếng Anh Và Vai Trò Trong Mạng Lưới Đường Ống

Trong ngành kỹ thuật đường ống quốc tế, phụ kiện này có tên tiếng Anh là Check Valve hoặc Non-return Valve (viết tắt là NRV). Thiết bị đóng vai trò như một bức tường an ninh một chiều, hỗ trợ dòng chảy di chuyển thuận lợi theo chiều thiết kế và ngay lập tức chặn đứng nếu có xu hướng dội ngược lại.

Khác với các dòng van chặn thông thường đòi hỏi thao tác vặn tay hay kích hoạt bộ truyền động, thiết bị vận hành hoàn toàn tự động dựa trên sự chênh lệch áp suất của chính lưu chất. Sự hiện diện của phụ kiện này là yếu tố bắt buộc để bảo vệ sự toàn vẹn của máy bơm, đồng hồ đo và các thiết bị đắt tiền phía trước.

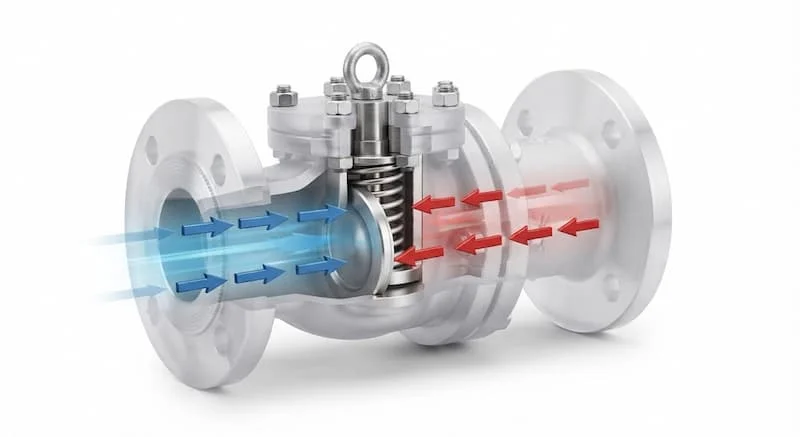

Nguyên Lý Hoạt Động Của Van 1 Chiều

Cơ chế vận hành của thiết bị dựa trên sự cân bằng lực giữa áp suất dòng chảy, trọng lực đĩa van và lực nén lò xo:

• Quá trình mở van (Dòng chảy thuận): Khi máy bơm vận hành, áp suất lưu chất ở đầu vào tăng cao, tạo ra lực đẩy lớn hơn lực cản của lò xo hoặc trọng lực đĩa van. Đĩa van sẽ bị đẩy lệch khỏi vị trí ghế van, mở ra khoảng không cho chất lỏng hoặc khí đi qua.

• Quá trình đóng van (Chống dòng chảy ngược): Khi ngắt máy bơm hoặc áp suất đầu ra đột ngột lớn hơn áp suất đầu vào, dòng chảy có xu hướng dội ngược lại. Lực dội ngược này kết hợp với lực nén lò xo (hoặc trọng lượng bản thân đĩa van) sẽ lập tức ép chặt đĩa van trở lại vị trí ghế van, bịt kín hoàn toàn đường ống.

• Vai trò của các bộ phận hỗ trợ: Lò xo giúp tăng tốc độ phản ứng đóng van ngay khi áp suất sụt giảm, triệt tiêu nguy cơ va đập thủy lực trước khi dòng chảy ngược kịp gia tốc.

Cấu Tạo Của Van 1 Chiều

Một sản phẩm tiêu chuẩn công nghiệp được cấu thành từ các bộ phận chính sau:

• Thân van (Body): Bộ phận bao bọc bên ngoài, được đúc từ kim loại hoặc nhựa chịu lực, chịu áp lực nội bộ và kết nối trực tiếp với đường ống.

• Đĩa van (Disc): Chi tiết chuyển động trực tiếp chặn hoặc mở dòng chảy. Đĩa van có dạng lá lật, dạng đĩa tròn phẳng, dạng bi hoặc dạng cối tùy thuộc vào từng chủng loại.

• Lò xo (Spring): Trang bị trên các dòng van lò xo nhằm tạo lực ép ban đầu, hỗ trợ đĩa van hồi vị nhanh chóng.

• Trục van (Stem/Hinge Pin): Cố định hoặc làm tâm quay cho đĩa van chuyển động định hướng.

• Ghế van (Seat): Bề mặt tiếp xúc cố định bên trong thân van, nơi đĩa van áp sát vào để tạo độ kín.

• Gioăng làm kín (Seal/Gasket): Làm từ EPDM, NBR, Viton hoặc PTFE giúp triệt tiêu hoàn toàn nguy cơ rò rỉ lưu chất.

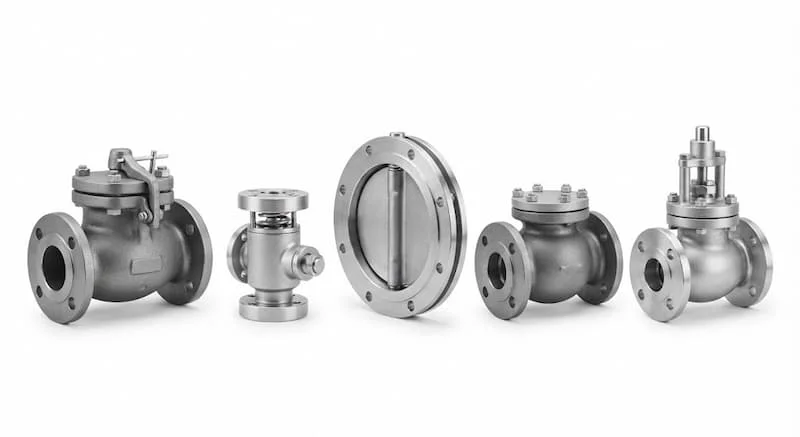

Các Loại Van 1 Chiều Phổ Biến

Để đáp ứng đa dạng vị trí thi công và đặc tính môi chất, thiết bị được thiết kế thành nhiều nhóm chuyên biệt:

Phân Loại Theo Cấu Tạo Vận Hành

• Van 1 chiều lá lật (Swing Check Valve): Đĩa van gắn với bản lề tự do quay. Khi có dòng chảy, đĩa van bị lật lên; khi ngắt dòng, đĩa van tự động rơi xuống nhờ trọng lực. Ưu điểm là lưu lượng thông qua lớn, cản lực thấp, thích hợp cho đường ống ngang kích thước lớn.

• Van 1 chiều lò xo (Spring Check Valve): Sử dụng lực nén lò xo ép đĩa van vào ghế van. Ưu điểm là phản ứng cực nhanh, đóng kín tuyệt đối, lắp đặt linh hoạt cả chiều đứng lẫn chiều ngang.

• Van 1 chiều cánh bướm (Dual Plate Check Valve): Gồm 2 đĩa van hình bán nguyệt gập lại nhờ lò xo xoắn. Thiết kế gọn nhẹ (dạng Wafer), tiết kiệm không gian, chuyên dùng cho hệ thống đường ống kích thước lớn.

• Van 1 chiều bi (Ball Check Valve): Dùng một quả bi bọc cao su chuyển động lên xuống bên trong lòng van. Rất hiệu quả cho các hệ thống xử lý nước thải, lưu chất có cặn bẩn vì bi tự làm sạch bề mặt tiếp xúc.

• Van 1 chiều nâng (Lift Check Valve): Đĩa van nâng lên hạ xuống theo phương thẳng đứng. Độ kín cao, chịu áp lực tốt nhưng tạo độ sụt áp lớn hơn các dòng van khác.

Phân Loại Theo Vật Liệu Chế Tạo

• Gang: Giá thành tối ưu, chịu va đập tốt, dùng phổ biến cho hệ thống cấp thoát nước và PCCC.

• Đồng: Kích thước nhỏ, chân ren chắc chắn, chuyên dùng cho nước sinh hoạt dân dụng và máy bơm gia đình.

• Inox 304 và Inox 316: Chống ăn mòn hóa chất, chịu nhiệt độ và áp suất cao, chuẩn vệ sinh cho ngành thực phẩm, dược phẩm.

• Nhựa PVC, uPVC, PPR: Nhẹ, kháng axit và hóa chất ăn mòn, tối ưu cho ứng dụng xử lý hóa chất và nuôi trồng thủy sản.

Phân Loại Theo Kiểu Kết Nối

• Nối ren: Kích thước DN15 đến DN50, thi công nhanh chóng.

• Mặt bích: Chuẩn DIN, JIS, ANSI cho các tuyến ống lớn từ DN50 trở lên.

• Dạng kẹp Wafer: Tiết kiệm không gian, kẹp trực tiếp giữa hai mặt bích đường ống.

Thông Số Kỹ Thuật Cần Quan Tâm

So Sánh Van 1 Chiều Với Các Loại Van Công Nghiệp Khác

Vì Sao Cần Lắp Đặt Van 1 Chiều?

Trang bị van trong hệ thống mang lại những giá trị cốt lõi không thể thay thế:

• Chống chảy ngược lưu chất: Ngăn chất lỏng dội lại làm ô nhiễm nguồn cấp hoặc làm thất thoát lưu chất đã bơm.

• Bảo vệ máy bơm tuyệt đối: Khi dừng máy bơm, cột áp nước dội ngược có thể làm quay ngược cánh quạt máy bơm, gây cháy động cơ hoặc gãy trục bơm.

• Triệt tiêu hiện tượng búa nước (Water Hammer): Đóng ngắt kịp thời giúp triệt tiêu sóng áp suất dội ngược, bảo vệ đường ống không bị nứt vỡ, rò rỉ.

• Duy trì mồi nước cho máy bơm: Giữ nguyên cột nước trong đường ống hút, giúp máy bơm hoạt động ngay khi khởi động mà không cần mồi lại.

Ứng Dụng Thực Tế Của Van 1 Chiều

Nhờ tính đa năng và khả năng vận hành tự động, phụ kiện xuất hiện trong hầu hết các lĩnh vực:

• Đầu ra của hệ thống máy bơm nước sinh hoạt, trạm bơm cấp thoát nước đô thị.

• Hệ thống phòng cháy chữa cháy PCCC và mạng lưới điều hòa trung tâm HVAC.

• Dây chuyền sản xuất thực phẩm, nước giải khát, bia rượu và nhà máy dược phẩm.

• Hệ thống ống dẫn dầu, khí nén, hóa chất công nghiệp và xử lý nước thải.

Khi Nào Nên Sử Dụng Van 1 Chiều?

Thợ thi công và kỹ sư bắt buộc phải chỉ định lắp đặt van trong các trường hợp:

• Vị trí ngay sau cổng xả của các cụm máy bơm nước, máy nén khí.

• Các tuyến đường ống dẫn thẳng đứng chảy từ trên cao xuống.

• Điểm hòa trộn giữa nhiều nhánh đường ống để tránh dòng chảy nhánh này dội sang nhánh khác.

• Trước các thiết bị đo đếm như đồng hồ nước để ngăn sai số do dòng chảy ngược.

Sai Lầm Thường Gặp Khi Lựa Chọn Và Lắp Đặt

1. Lắp ngược chiều mũi tên: Mọi van đều có mũi tên chỉ hướng dòng chảy đúc nổi trên thân. Lắp ngược khiến van chặn đứng hoàn toàn dòng chảy, gây quá áp vỡ ống.

2. Chọn sai loại van cho hướng lắp đặt: Sử dụng van 1 chiều lá lật cho đường ống thẳng đứng chảy từ trên xuống khiến đĩa van không thể đóng kín được.

3. Bỏ qua thông số áp suất mở van: Sử dụng van có lò xo quá cứng cho hệ thống áp lực yếu khiến van không thể mở hoàn toàn, gây thắt hẹp dòng chảy.

4. Chọn sai vật liệu môi chất: Dùng van thân gang cho môi trường hóa chất ăn mòn làm van bị phân hủy rỉ sét nhanh chóng.

Hướng Dẫn Lựa Chọn Van 1 Chiều Phù Hợp

Các Bước Lựa Chọn Chuẩn Kỹ Thuật

1. Xác định tính chất môi chất (Nước sạch, nước thải, hơi nóng, hóa chất) để chọn vật liệu thân và gioăng.

2. Xác định vị trí lắp đặt (Đường ống ngang hay ống đứng) để chọn thiết bị dạng lá lật, lò xo hay dạng bi.

3. Tính toán áp suất làm việc PN và kích thước đường ống DN.

4. Chọn chuẩn kết nối (Ren, Bích DIN/JIS/ANSI) đồng bộ với hệ thống.

Hướng Dẫn Lắp Đặt Đúng Kỹ Thuật

1. Vệ sinh lòng ống: Dùng nước xịt sạch mạt sắt, cát sỏi bên trong đường ống trước khi gá lắp.

2. Xác định chiều dòng chảy: Quan sát kỹ chiều mũi tên đúc nổi trên thân van để đảm bảo trùng với chiều di chuyển của lưu chất.

3. Định vị van: Đối với van lá lật, phải đảm bảo trục quay nằm ở phía trên theo phương ngang.

4. Siết lực đều tay: Siết bulông mặt bích theo cặp đối ứng hình chéo để không làm lệch đệm làm kín.

5. Kiểm tra chạy thử: Cấp nước áp lực thấp để kiểm tra độ kín mối nối và khả năng vận hành của đĩa van.

Checklist Trước Khi Mua Van 1 Chiều

• Đường kính danh nghĩa DN tương thích tuyệt đối với đường ống.

• Dải áp suất PN đáp ứng hoặc lớn hơn áp suất đỉnh của hệ thống.

• Đúng chủng loại vật liệu (Gang, Đồng, Inox, Nhựa) chịu được môi chất.

• Hướng lắp đặt (Ngang hay Đứng) phù hợp với kết cấu van.

• Đầy đủ chứng chỉ CO, CQ chứng minh nguồn gốc và chất lượng.

• Nhà cung cấp uy tín, có chính sách bảo hành chính hãng rõ ràng.

Các Câu Hỏi Thường Gặp (FAQ)

Van 1 chiều là gì và có tác dụng gì?

Van 1 chiều là gì. Là phụ kiện đường ống tự động chỉ cho phép lưu chất đi qua theo một hướng nhất định. Tác dụng chính là ngăn dòng chảy ngược, bảo vệ máy bơm, triệt tiêu hiện tượng búa nước và giữ áp suất hệ thống.

Van 1 chiều có cần bảo dưỡng không?

Có. Cần định kỳ tháo van kiểm tra 6 - 12 tháng/lần để vệ sinh cặn bẩn bám trên ghế van, kiểm tra độ đàn hồi của lò xo và độ mài mòn của gioăng làm kín.

Van 1 chiều có dùng để điều tiết lưu lượng được không?

Không. Van hoạt động theo cơ chế đóng hoàn toàn hoặc mở hoàn toàn dựa vào áp lực dòng chảy, tuyệt đối không dùng để điều tiết lưu lượng.

Nên chọn van 1 chiều đồng hay inox?

Nên chọn van đồng cho hệ thống nước sinh hoạt dân dụng, kích thước nhỏ để tối ưu chi phí. Chọn van inox cho hệ thống hóa chất, thực phẩm, hơi nóng hoặc nơi có yêu cầu chống ăn mòn cao.

Van 1 chiều nên lắp ở vị trí nào?

Vị trí phổ biến nhất là ngay sau đầu ra của máy bơm, trước đồng hồ đo lưu lượng, hoặc tại các điểm nhánh nhập dòng trong hệ thống đường ống.

Hướng Dẫn Chọn Van 1 Chiều Chuẩn Kỹ Thuật

Hiểu rõ van 1 chiều là gì cùng các nguyên lý vận hành cốt lõi là chìa khóa giúp chủ đầu tư và kỹ sư xây dựng nên hệ thống đường ống an toàn, ổn định và bền bỉ. Việc lựa chọn đúng chủng loại van, vật liệu và kích thước không chỉ giúp bảo vệ máy bơm khỏi sự cố dội ngược áp suất mà còn tiết kiệm tối đa chi phí bảo trì phát sinh.
