Swing Check Valve Weight: Bảng Tra Trọng Lượng Và Hướng Dẫn Thiết Kế Chuẩn Kỹ Thuật

Trong quá trình thiết kế, thi công và lắp đặt hệ thống đường ống công nghiệp, việc tính toán tải trọng kết cấu luôn đóng vai trò quyết định đến độ an toàn của toàn bộ hạ tầng. Một sự cố võng ống, gãy giá đỡ hay thậm chí sập tuyến ống treo thường bắt nguồn từ việc bỏ qua khối lượng của các phụ kiện công nghiệp hạng nặng. Trong đó, thông số swing check valve weight (trọng lượng van một chiều lá lật) là chỉ số kỹ thuật cốt lõi cần được xác định chính xác ngay từ giai đoạn lập dự án. Nắm rõ thông số này không chỉ giúp các kỹ sư tối ưu hóa kết cấu gá đỡ mà còn đảm bảo quá trình vận chuyển, cẩu lắp và bảo trì diễn ra an toàn, đúng tiến độ.

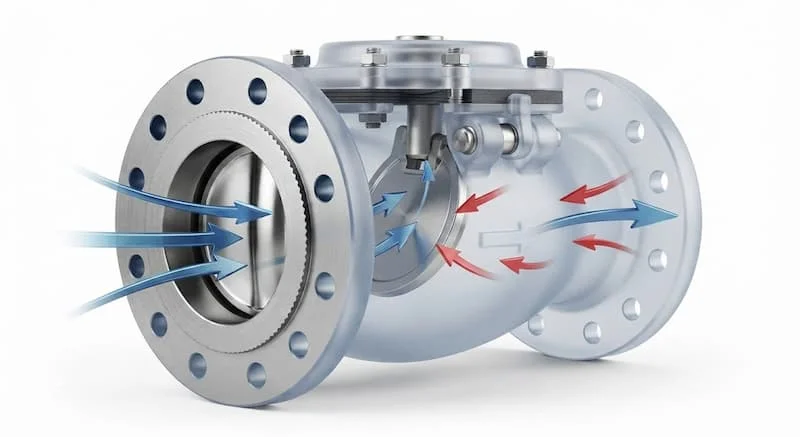

Swing Check Valve Weight là gì?

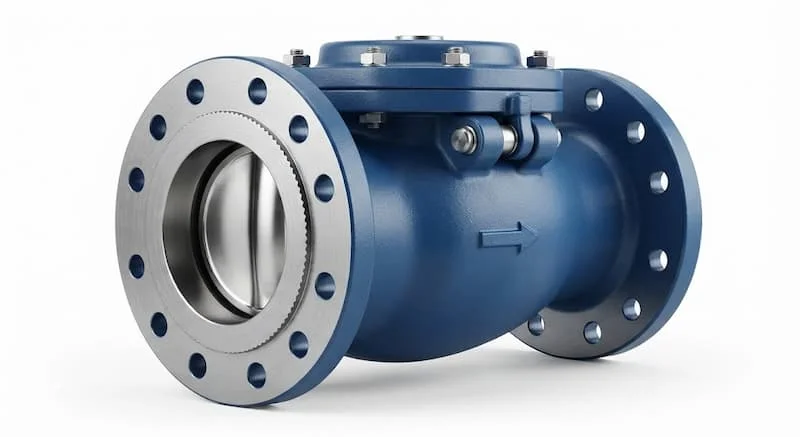

Trọng lượng van một chiều lá lật là trọng lượng của van một chiều lá lật khi chưa chứa lưu chất, thường được nhà sản xuất công bố trong catalogue kỹ thuật để phục vụ thiết kế, vận chuyển và lắp đặt.

Phân Biệt Dry Weight Và Operating Weight

Trong hồ sơ kỹ thuật chuyên ngành, chỉ số trọng lượng van một chiều lá lật thường được chia thành hai khái niệm rõ ràng để phục vụ cho các mục đích tính toán khác nhau:

• Trọng lượng khô (Dry Weight): Là khối lượng thực tế của bản thân van ở trạng thái hoàn thiện (gồm thân van, đĩa van, nắp van, mặt bích, bu lông) khi chưa được lắp vào đường ống và chưa chứa môi chất. Thông số này phục vụ trực tiếp cho việc tính toán chi phí vận chuyển, chọn phương tiện nâng cẩu và bốc xếp.

• Trọng lượng vận hành (Operating Weight): Là tổng khối lượng của van cộng với khối lượng của toàn bộ lưu chất (nước, dầu, hóa chất) lấp đầy khoảng trống bên trong lòng van khi hệ thống hoạt động. Chỉ số này bắt buộc phải được tính đến khi thiết kế hệ thống gá đỡ, giá treo và kiểm tra độ chịu tải của sàn nhà xưởng.

Những Yếu Tố Ảnh Hưởng Đến Trọng Lượng Van

Không có một con số cố định cho cùng một kích thước van, bởi thông số trọng lượng van một chiều lá lật chịu tác động tổng hòa từ nhiều yếu tố kỹ thuật:

• Kích thước danh nghĩa (DN/NPS): Kích thước đường kính lòng van càng lớn thì thể tích vật liệu đúc thân van và đĩa van càng tăng, khiến khối lượng van tăng theo tỷ lệ cấp số nhân.

• Vật liệu đúc thân van: Mỗi loại kim loại như gang xám, gang cầu, thép carbon hay inox đều có khối lượng riêng khác nhau. Thân van bằng thép hoặc inox luôn có mật độ vật liệu và độ dày khác biệt so với van gang.

• Cấp áp suất làm việc (Pressure Class): Van hoạt động ở áp lực càng cao (như Class 300, Class 600 hay PN25) đòi hỏi thành van phải càng dày, mặt bích càng to và bu lông khóa nắp van phải càng lớn, làm tăng đáng kể trọng lượng van một chiều lá lật.

• Tiêu chuẩn mặt bích và kiểu kết nối: Van kết nối mặt bích (Flanged) luôn nặng hơn rất nhiều so với van dạng kẹp (Wafer) hay nối ren (Threaded) do phần vành bích kim loại tốn rất nhiều vật liệu.

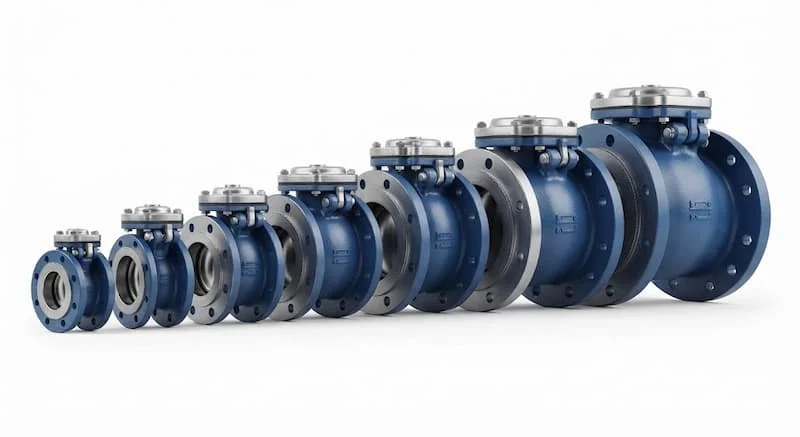

Trọng lượng van một chiều lá lật Chart by Size

Dưới đây là bảng tra cứu thông số trọng lượng van một chiều lá lật tham khảo dành cho dòng van một chiều lá lật kết nối mặt bích chuẩn ANSI Class 150 (thân thép carbon/gang):

Lưu ý kỹ thuật: Bảng thông số trên mang tính chất trung bình để tham khảo thiết kế sơ bộ. Trọng lượng thực tế sẽ thay đổi phụ thuộc vào từng thương hiệu sản xuất, độ dày tiêu chuẩn của hãng và cấu trúc nắp van (Bonnets).

Phân Tích Khối Lượng Theo Vật Liệu

• Cast Iron (Gang xám) & Ductile Iron (Gang cầu): Gang có khối lượng riêng khoảng 7.2 g/cm3. Van gang có giá thành tối ưu, trọng lượng ở mức trung bình, chuyên dùng cho hệ thống nước sạch và PCCC.

• Carbon Steel (Thép WCB): Khối lượng riêng khoảng 7.85 g/cm3. Do đúc cho hệ thống chịu áp cao và nhiệt độ lớn nên phần thành van được thiết kế rất dày, làm tăng trọng lượng van một chiều lá lật thêm 15 - 25% so với van gang cùng kích thước.

• Stainless Steel (Inox 304/316): Khối lượng riêng tương đương thép carbon (7.9 g/cm3), tuy nhiên do khả năng chịu lực cơ học của inox rất tốt nên một số thiết kế có thể tối ưu độ dày, giúp tổng khối lượng van gọn nhẹ hơn nhưng giá thành cao vượt trội.

Phân Tích Trọng Lượng Theo Cấp Áp Suất

• Dòng van PN10 / PN16 / ANSI Class 150: Thiết kế thành van mỏng hơn, vành bích mỏng, dùng cho các ứng dụng áp suất trung bình.

• Dòng van PN25 / ANSI Class 300 / Class 600: Thành van đúc dày gấp rưỡi hoặc gấp đôi, đường kính mặt bích rộng hơn, số lượng lỗ bu lông nhiều hơn. Một van DN200 Class 300 có thể nặng gấp 1.5 lần so với van DN200 Class 150.

Vì Sao Trọng Lượng Van Lại Cực Kỳ Quan Trọng?

Việc tính toán chính xác chỉ số trọng lượng mang lại những lợi ích thiết thực cho công trình:

• Tính toán hệ thống gá đỡ và giá treo (Pipe Supports): Giúp kỹ sư kết cấu bố trí đúng vị trí gối đỡ, cùm treo, tránh tình trạng võng đường ống gây biến dạng mối hàn và rò rỉ mặt bích.

• Lựa chọn phương án nâng hạ: Xác định chính xác trọng tải của cẩu, pa-măng hoặc xe nâng cần thiết trong quá trình đưa thiết bị vào vị trí lắp đặt.

• Tối ưu chi phí vận chuyển (Logistics): Trọng lượng tổng của kiện hàng quyết định trực tiếp đến chi phí cước vận chuyển đường biển, đường bộ hoặc đường hàng không.

• Đảm bảo an toàn lao động: Tránh nguy cơ tai nạn do sập giàn giáo hoặc đứt cáp cẩu khi nâng các cụm van công nghiệp nặng hàng trăm kg.

So Sánh Swing Check Valve Với Các Loại Van Một Chiều Khác

Khi Nào Cần Đặc Biệt Quan Tâm Đến Trọng Lượng Van?

Kỹ sư thi công bắt buộc phải kiểm tra kỹ thông số trọng lượng trong các kịch bản thực tế sau:

• Các tuyến đường ống treo trên cao tại nhà máy nhiệt điện, nhà máy lọc hóa dầu hoặc hệ thống HVAC tòa nhà.

• Lắp đặt van tại các vị trí không gian hẹp, sàn thao tác trên cao yêu cầu giới hạn tải trọng (Live Load).

• Các công trình viễn thông, giàn khoan ngoài khơi (Offshore) nơi tổng trọng lượng công trình bị kiểm soát gắt gao.

• Mạng lưới đường ống bằng nhựa (PVC, HDPE) hoặc sợi thủy tinh (FRP) - nơi khả năng chịu tải của ống rất kém, bắt buộc van kim loại phải có giá đỡ riêng.

Sai Lầm Thường Gặp Của Kỹ Sư Và Nhà Thầu

1. Chỉ quan tâm đến kích thước DN mà bỏ qua swing check valve weight: Dẫn đến việc chuẩn bị cẩu nâng thiếu tải trọng, làm gián đoạn tiến độ thi công.

2. Không tính toán trọng lượng khối chất lỏng bên trong (Operating Weight): Khiến các giá treo ống bị võng nặng sau khi xả nước thử áp (Hydrotest).

3. Sử dụng bảng trọng lượng của hãng này áp dụng cho hãng khác: Mỗi nhà sản xuất có thiết kế khuôn đúc và độ dày thành van riêng, mức sai lệch trọng lượng có thể lên tới 10 - 20%.

4. Bỏ qua trọng lượng của phụ kiện đi kèm: Không cộng tổng khối lượng của cặp mặt bích thép, gioăng đệm và cụm bu lông đai ốc khi tính tải trọng điểm nối.

Các Bước Xác Định Trọng Lượng Chuẩn Kỹ Thuật

1. Xác định kích thước đường ống (DN) và cấp áp suất vận hành (PN/Class).

2. Lựa chọn vật liệu đúc thích hợp với lưu chất (Gang, Thép, Inox).

3. Tra cứu chính xác mã sản phẩm trong catalogue kỹ thuật của nhà sản xuất được chỉ định.

4. Kiểm tra bản vẽ Part List để lấy thông số Dry Weight và tính toán Operating Weight dựa trên thể tích lòng van.

5. Xác nhận lại thông số khối lượng thực tế với đơn vị phân phối trước khi lập phương án cẩu lắp.

Checklist Kiểm Tra Trọng Lượng Trước Khi Lắp Đặt

• Xác nhận chính xác đường kính DN và cấp áp suất PN/Class trên thân van.

• Tra cứu chỉ số swing check valve weight trong bản vẽ Approved Drawing.

• Kiểm tra tải trọng an toàn của sàn thao tác và hệ thống khung đỡ ống.

• Chuẩn bị thiết bị nâng hạ (Sling cáp, pa-măng, cẩu) có tải trọng dư tải tối thiểu 25%.

• Kiểm tra đầy đủ chứng chỉ CO/CQ và kết quả cân thực tế tại kho (nếu có yêu cầu).

• Lập phương án thi công an toàn cho đội ngũ kỹ thuật.

Các Câu Hỏi Thường Gặp (FAQ)

Swing check valve weight có thay đổi theo hãng sản xuất không?

Có. Mặc dù cùng tuân theo tiêu chuẩn chiều dài lắp đặt (Face-to-Face), nhưng mỗi hãng sản xuất có thiết kế vòm thân, độ dày thành van và cấu trúc nắp van khác nhau nên trọng lượng thực tế sẽ có sự chênh lệch từ 5% đến 15%.

Cùng DN100 nhưng tại sao trọng lượng van lại khác nhau?

Trọng lượng khác nhau là do tiêu chuẩn áp suất (Class 150 sẽ nhẹ hơn Class 300), kiểu kết nối (van Wafer nhẹ hơn van Flanged) và vật liệu đúc (van thép nặng hơn van gang).

Van một chiều lá lật inox có nặng hơn van gang không?

Thông thường van inox sẽ nặng hơn van gang một lượng nhỏ do khối lượng riêng của inox lớn hơn gang. Tuy nhiên, ở một số thiết kế áp lực thấp, van inox có thể được đúc mỏng hơn nên trọng lượng tương đương.

Trọng lượng van có ảnh hưởng trực tiếp đến quá trình lắp đặt không?

Rất lớn. Đối với các van có trọng lượng trên 30 kg, quy chuẩn an toàn lao động bắt buộc phải sử dụng thiết bị nâng hạ cơ khí thay vì bê tay để tránh tai nạn lao động.

Làm sao để tra chính xác weight của từng model van?

Phương pháp chuẩn xác nhất là tra cứu chỉ số trong Catalogue kỹ thuật hoặc bản vẽ chi tiết (Data Sheet/GA Drawing) do chính nhà sản xuất cấp theo đúng Model Number.

Lời Kết Và Đăng Ký Tư Vấn Kỹ Thuật

Việc xác định chính xác thông số swing check valve weight là yêu cầu bắt buộc giúp đảm bảo an toàn kết cấu, tối ưu chi phí vận chuyển và nâng cao hiệu quả lắp đặt cho mọi dự án đường ống công nghiệp. Việc chủ động tra cứu dữ liệu từ catalogue nhà sản xuất sẽ giúp kỹ sư loại bỏ hoàn toàn các rủi ro phát sinh trong quá trình thi công.
