Phốt Bơm Nước Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Chuẩn Kỹ Thuật

Hiện tượng máy bơm chảy nước ở phần cổ trục không chỉ gây thất thoát chất lỏng, giảm hiệu suất vận hành mà còn ẩn chứa rủi ro lớn làm cháy động cơ. Trong hầu hết các sự cố rò rỉ này, nguyên nhân cốt lõi đều bắt nguồn từ sự xuống cấp hoặc hỏng hóc của bộ phận làm kín.

Thiết bị đóng vai trò quyết định trong việc ngăn chặn rò rỉ tại vị trí này chính là phớt máy bơm. Hiểu rõ cấu tạo, cơ chế hoạt động cũng như các thông số kỹ thuật khi lựa chọn sẽ giúp bạn chủ động kiểm soát rủi ro, kéo dài tuổi thọ thiết bị và tối ưu hóa chi phí vận hành cho toàn bộ hệ thống.

Phốt Bơm Nước Là Gì?

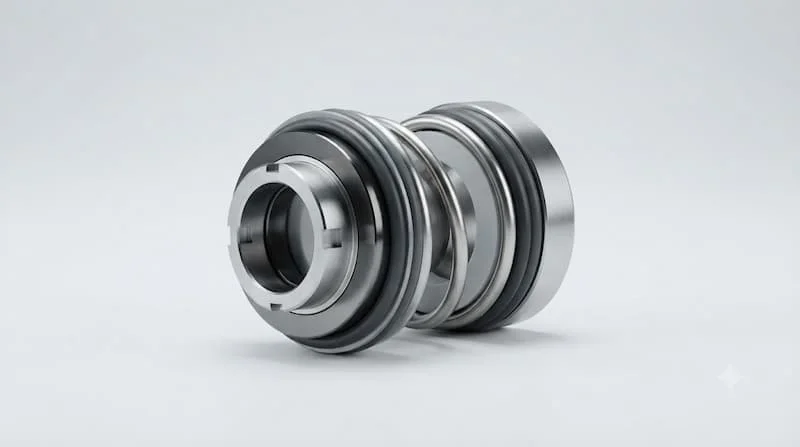

Phốt bơm nước, thường được gọi là phớt máy bơm hay phớt cơ khí (mechanical seal), là bộ phận làm kín chuyên dụng được lắp tại vị trí giao nhau giữa trục quay và vỏ buồng bơm, có nhiệm vụ ngăn chặn chất lỏng rò rỉ ra bên ngoài hoặc không khí lọt vào bên trong khi trục bơm đang vận hành.

Trong thực tế kỹ thuật, cần phân biệt rõ phớt máy bơm với các giải pháp làm kín khác để tránh nhầm lẫn khi mua sắm và thay thế:

• Phớt cơ khí (Mechanical Seal): Sử dụng sự tiếp xúc phẳng, nhẵn mịn của hai mặt ma sát (mặt tĩnh và mặt động) dưới tác động của lực lò xo. Đây là dòng phốt phổ biến nhất trên các dòng máy bơm hiện đại.

• Gioăng cao su (O-ring / Gasket): Thường làm bằng cao su chịu nhiệt, dùng để làm kín tĩnh giữa các mặt bích hoặc khớp nối thân bơm cố định, không dùng cho vị trí trục quay.

• Phớt trục dạng môi (Lip Seal / Oil Seal): Làm bằng chất dẻo đàn hồi có lưỡi gạt, chủ yếu dùng chắn dầu hoặc bụi trên các thiết bị cơ khí tải nhẹ, ít khi chịu được áp suất cao trong buồng bơm.

Mỗi thiết bị có cấu tạo và cơ chế làm việc riêng biệt. Do đó, không thể đồng nhất các khái niệm này làm một khi tiến hành bảo trì hay thay thế linh kiện.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Phốt Máy Bơm

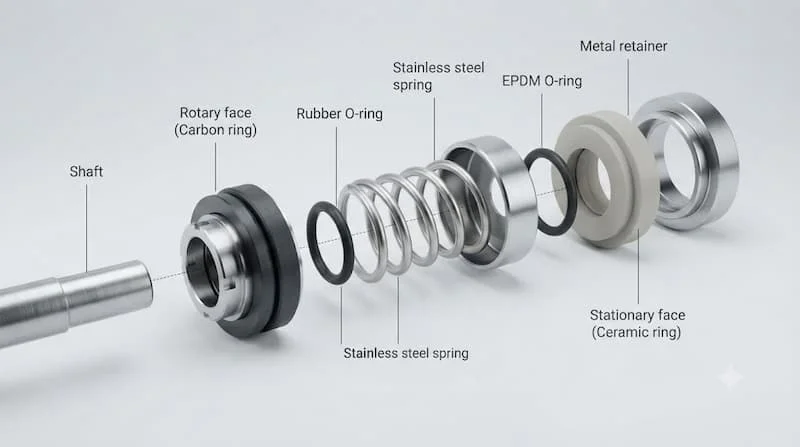

Để đảm bảo khả năng đóng kín tuyệt đối trong điều kiện trục quay liên tục với tốc độ cao, một bộ phớt máy bơm dạng cơ khí tiêu chuẩn được cấu thành từ các bộ phận chính:

• Mặt tĩnh (Stationary Seat): Gắn cố định vào vỏ buồng bơm, giữ nguyên vị trí khi máy vận hành.

• Mặt động (Rotary Face): Được cố định vào trục bơm và quay tròn cùng với trục khi động cơ chạy.

• Lò xo (Spring): Tạo lực ép liên tục đẩy mặt động tiến về phía mặt tĩnh, giữ hai bề mặt luôn ép sát vào nhau.

• Gioăng thứ cấp (O-ring / Bellows): Làm bằng cao su NBR, EPDM hoặc Viton, giúp làm kín khe hở giữa phốt với trục và giữa phốt với vỏ buồng bơm.

• Vòng giữ và bộ truyền động (Retainer / Drive Collar): Định hình vị trí lò xo và truyền lực quay từ trục đến mặt động.

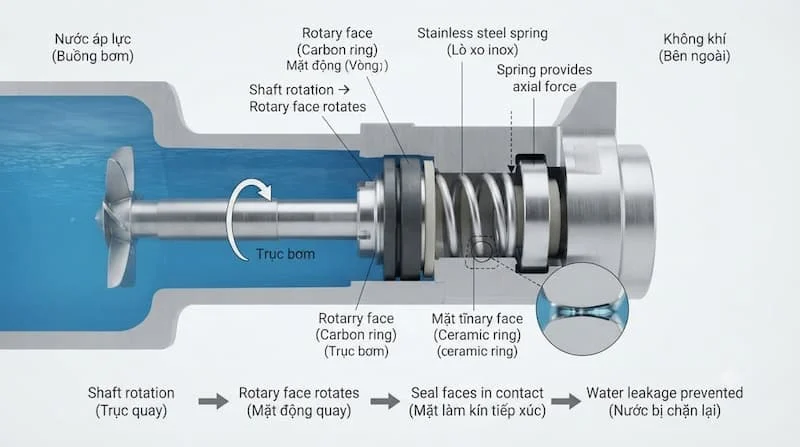

Nguyên lý vận hành:

Khi máy bơm hoạt động, động cơ kéo trục quay, làm mặt động quay theo. Dưới tác động nén của lò xo cùng với áp suất chất lỏng trong buồng bơm, mặt động và mặt tĩnh bị ép chặt vào nhau.

Giữa hai bề mặt siêu phẳng này sẽ hình thành một màng chất lỏng cực mỏng (chỉ vài micromet). Màng chất lỏng này vừa đóng vai trò là chất bôi trơn giảm ma sát, vừa bịt kín khoảng hở để chất lỏng không thể rò rỉ ra ngoài.

Bộ phốt bắt buộc phải giải quyết đồng thời 5 bài toán khắt khe: Làm kín tuyệt đối, cho phép trục quay tự do, chịu được áp suất dòng chảy, chịu nhiệt ma sát và hạn chế tối đa sự mòn vật liệu.

Các Loại phớt máy bơm Phổ Biến

Dựa trên cấu tạo, vật liệu và môi trường ứng dụng, phớt máy bơm nước được chia thành các nhóm chính sau:

1. Phốt cơ khí đơn (Single Mechanical Seal)

Đây là dạng phốt tiêu chuẩn phổ biến nhất trong các dòng máy bơm ly tâm và bơm tăng áp. Cấu tạo gồm một cặp mặt làm kín, thiết kế gọn nhẹ, chi phí hợp lý và dễ dàng tháo lắp. Phốt cơ khí đơn hoạt động tối ưu trong môi trường nước sạch, nhiệt độ và áp suất trung bình.

2. Phốt Carbon - Ceramic

Sự kết hợp giữa Carbon (than graphite) cho mặt động và Ceramic (gốm kỹ thuật) cho mặt tĩnh là giải pháp kinh điển nhất. Cặp vật liệu này mang lại đặc tính tự bôi trơn cao, giảm hệ số ma sát, chịu mòn tốt và chi phí thấp. Thường đi kèm với lò xo inox 304/316 và gioăng cao su NBR hoặc EPDM.

3. Phốt dùng cho máy bơm dân dụng

Sử dụng phổ biến trong bơm tăng áp gia đình, bơm hút giếng sâu, bơm chìm nước thải nhỏ. Dòng phốt này thường có kích thước trục nhỏ (từ 12mm đến 25mm), cấu tạo đơn giản (dạng phốt ruột gà hoặc phốt cao su xếp) để thuận tiện cho việc thay thế phổ thông.

4. Phốt dùng cho máy bơm công nghiệp

Dành cho hệ thống bơm cấp nước tòa nhà, bơm PCCC, bơm hóa chất hay bơm nước nóng lò hơi. Loại phốt này yêu cầu khắt khe về độ chính xác:

• Áp suất làm việc: Chịu được áp suất vượt trội (trên 16 bar).

• Vật liệu nâng cấp: Sử dụng mặt Silicon Carbide (SiC) hoặc Tungsten Carbide (TC) chống mòn hóa học và va đập cơ học.

• Phớt kép (Double Seal) hoặc phớt Container (Cartridge Seal): Giúp ngăn ngừa tuyệt đối rò rỉ hóa chất độc hại ra môi trường.

Thông Số Quan Trọng Khi Chọn phớt máy bơm

Rất nhiều người dùng gặp thất bại khi mua phốt thay thế do chỉ dựa vào thương hiệu hay công suất máy bơm. Thực tế, cùng một dòng máy bơm công suất 2.2kW nhưng tùy từng đời sản xuất (model) lại sử dụng kích thước trục hoàn toàn khác nhau.

Để chọn mua chính xác phớt máy bơm, bạn cần đo đạc và đối chiếu các thông số kỹ thuật trong bảng sau:

Kinh nghiệm mua hàng: Phương pháp chuẩn xác nhất là tháo phốt cũ ra, dùng thước kẹp đo chính xác 3 thông số: Đường kính trục (d) x Đường kính ngoài (D) x Chiều cao (L), kết hợp kiểm tra môi chất làm việc để chọn đúng chủng loại.

So Sánh Các Vật Liệu Làm phớt máy bơm

Tuổi thọ của phốt cơ khí phụ thuộc lớn vào tính tương thích của vật liệu cấu thành với môi trường chất lỏng.

Không có vật liệu nào là tốt nhất cho mọi trường hợp, chỉ có vật liệu phù hợp nhất với điều kiện vận hành. Lựa chọn đúng vật liệu giúp bạn tiết kiệm chi phí ban đầu mà vẫn đảm bảo độ bền tối đa.

Vì Sao phớt máy bơm Bị Hỏng Và Rò Nước?

Sự cố hư hỏng phốt cơ khí thường xuất phát từ các nguyên nhân kỹ thuật chính sau:

1. Máy bơm chạy khô (Thiếu nước): Đây là nguyên nhân hàng đầu gây hỏng phốt. Khi không có nước làm mát và bôi trơn, nhiệt độ ma sát giữa hai mặt phốt tăng vọt lên hàng trăm độ C chỉ trong vài giây, làm nứt vỡ mặt gốm và cháy biến dạng gioăng cao su.

2. Mặt phốt bị xước do cặn bẩn: Cát, bùn hoặc mạt kim loại lọt vào giữa hai mặt tiếp xúc sẽ đóng vai trò như hạt mài, cắt nát bề mặt siêu phẳng của phốt.

3. Trục bơm bị rơ hoặc cong: Khi vặn lệch hoặc hỏng vòng bi (bạc đạn), trục bơm sẽ bị rung lắc. Độ lệch tâm này làm lực ép lên mặt phốt không đều, tạo khe hở cho nước phun ra.

4. Chọn sai vật liệu: Sử dụng vật liệu không chịu được nhiệt độ cao hoặc hóa chất ăn mòn của môi chất.

5. Lắp đặt sai kỹ thuật: Dùng lực đóng đập trực tiếp lên mặt phốt, ép lò xo quá chặt hoặc làm lệch O-ring trong quá trình thi công.

6. Hiện tượng xâm thực hoặc búa nước: Tạo ra lực va đập cơ học cực lớn trong buồng bơm làm phá hủy cấu trúc bề mặt phốt.

Khi Nào Cần Thay phớt máy bơm?

Việc phát hiện sớm các dấu hiệu hư hỏng của phốt bơm nước giúp bạn chủ động xử lý trước khi nước tràn vào làm hỏng cuộn dây motor hay hỏng hóc toàn bộ trạm bơm.

Các dấu hiệu cảnh báo cần thay phốt ngay:

• Xuất hiện tình trạng nước rỉ ra liên tục hoặc nhỏ giọt tại vị trí rãnh thoát nước giữa đầu bơm và động cơ.

• Máy bơm vận hành phát ra tiếng gầm, tiếng rít chói tai do hai mặt phốt ma sát khô.

• Áp suất và lưu lượng bơm bị sụt giảm bất thường dù động cơ vẫn quay đủ vòng.

• Tháo kiểm tra thấy hai mặt làm kín bị mòn khuyết, rạn nứt hoặc bề mặt bị mờ đục do xước.

• Gioăng cao su bị biến dạng, chai cứng, nứt gãy hoặc rách rời.

Lưu ý quan trọng: Khi phát hiện nước rò rỉ, không nên vội vã thay phốt ngay. Hãy kiểm tra tổng thể xem trục bơm có bị mòn khuyết vị trí định vị phốt hay không, ổ bi có bị rơ lắc không. Nếu trục bị hỏng mà chỉ thay phốt mới, phốt sẽ tiếp tục bị hỏng chỉ sau vài giờ vận hành.

Những Sai Lầm Thường Gặp Khi Thay Phốt Máy Bơm

Ngay cả những thợ cơ khí lâu năm đôi khi vẫn mắc phải các sai lầm cơ bản khi thao tác thay phốt cơ khí:

• Không vệ sinh sạch sẽ trục bơm: Lắp phốt mới lên một chiếc trục đầy rỉ sét hay mảng bám sẽ làm rách O-ring ngay trong quá trình đẩy phốt vào vị trí.

• Chạm tay bẩn hoặc để bụi bám vào mặt phốt: Mồ hôi, dầu mỡ bẩn hay hạt bụi nhỏ bám trên mặt làm kín phẳng mịn cũng đủ tạo ra khoảng hở gây rò rỉ nước.

• Đóng trực tiếp lực đập lên mặt phốt: Dùng búa gõ trực tiếp lên mặt gốm/carbon làm sứt mẻ hoặc vỡ nát vật liệu giòn này.

• Không bôi trơn khi lắp đặt: Lắp O-ring khô ráp làm gioăng bị xoắn hoặc bị cắt chém khi đẩy qua các gờ trục.

• Cố tình nén lò xo quá chặt: Nhầm tưởng ép càng chặt càng kín. Thực tế, nén lò xo quá mức sẽ làm tăng ma sát, gây cháy mặt phốt và làm quá tải động cơ.

• Khởi động bơm ngay mà không mồi nước: Cho máy chạy thử mà quên cấp nước vào buồng bơm sẽ làm phốt mới hỏng ngay lập tức.

Cách Chọn Phốt Bơm Nước Đúng Kích Thước

Toàn bộ quy trình xác định và lựa chọn phốt bơm nước đúng chuẩn kỹ thuật gồm 8 bước rõ ràng:

1. Xác định thông số máy bơm: Mở tem nhãn trên thân bơm để ghi lại thông tin model, hãng sản xuất và công suất.

2. Tháo rời bộ phốt cũ: Tiến hành tháo đầu bơm để tiếp cận bộ phốt đã hỏng.

3. Đo đường kính trong (d): Dùng thước kẹp đo chính xác đường kính vị trí trục tiếp xúc với phốt.

4. Đo đường kính ngoài (D): Đo đường kính ngoài của mặt tĩnh hoặc phần tổ hợp cao su đóng vào buồng bơm.

5. Đo chiều cao làm việc (L): Đo chiều cao tổng thể của bộ phốt khi lò xo ở trạng thái nén tự nhiên.

6. Xác định loại môi chất: Nước sạch, nước thải sinh hoạt, nước bẩn có cát, dầu hay hóa chất ăn mòn?

7. Lựa chọn cặp vật liệu: Chọn Carbon-Ceramic cho nước sạch; SiC-SiC cho nước thải/cát; Inox/Viton cho hóa chất.

8. Đối chiếu nhiệt độ và áp suất: Đảm bảo phốt chọn mua đáp ứng dải áp suất (PN) và nhiệt độ tối đa của hệ thống.

Lưu Ý Khi Lắp Và Bảo Dưỡng Phốt Bơm Nước

Quy trình thi công cần tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật sau:

1. Làm sạch vị trí lắp đặt: Dùng giấy nhám mịn đánh bóng rỉ sét, vôi hóa và lau sạch bụi bẩn trên trục bơm.

2. Kiểm tra độ đồng tâm của trục: Đảm bảo độ lệch tâm của trục nhỏ hơn 0.05 mm để tránh làm mất cân bằng mặt phốt.

3. Thoa chất bôi trơn thích hợp: Dùng xà phòng loãng hoặc chất bôi trơn trung tính thoa lên O-ring. Tuyệt đối không dùng mỡ bò cho gioăng EPDM.

4. Giữ bề mặt phốt tuyệt đối sạch: Lau sạch mặt tĩnh và mặt động bằng cồn và khăn mềm không xơ.

5. Thi công đúng tư thế: Đẩy phốt vào vuông góc với trục, tuyệt đối không dùng lực gõ lệch góc làm sứt mẻ mặt gốm.

6. Kiểm tra cơ học: Xoay nhẹ trục bằng tay để đảm bảo các bộ phận chuyển động êm ái, không bị dính kẹt.

7. Mồi nước trước khi vận hành: Cấp đủ nước vào buồng bơm trước khi mở điện và theo dõi chặt chẽ trong 30 phút chạy thử đầu tiên.

Câu Hỏi Thường Gặp Về Phốt Bơm Nước (FAQ)

1. Phốt bơm nước là gì?

Phốt bơm nước (hay phớt cơ khí) là bộ phận làm kín lắp tại vị trí trục quay đi qua vỏ buồng bơm, có chức năng ngăn chặn chất lỏng rò rỉ ra bên ngoài khi máy bơm vận hành.

2. Phốt máy bơm bị rò nước có cần thay ngay không?

Cần kiểm tra và xử lý sớm. Nếu chỉ rỉ vài giọt nhẹ khi mới khởi động thì có thể theo dõi thêm. Tuy nhiên, nếu nước chảy thành dòng, bạn bắt buộc phải thay phốt ngay để tránh nước tràn vào gây cháy cuộn dây động cơ hoặc làm hỏng vòng bi.

3. Làm sao biết phốt bơm nước bị hỏng?

Các dấu hiệu rõ nhất bao gồm: Rò rỉ nước ở cổ trục, máy bơm phát ra tiếng rít chói tai khi chạy, lưu lượng bơm bị giảm hoặc xuất hiện vết nứt, xước rõ rệt trên bề mặt phốt sau khi tháo ra kiểm tra.

4. Chọn phốt bơm nước dựa vào những thông số nào?

Bạn cần dựa vào 3 kích thước cơ học (Đường kính trục x Đường kính ngoài x Chiều cao) kết hợp với vật liệu làm kín, loại môi chất, nhiệt độ làm việc và áp suất buồng bơm.

5. Phốt bơm nước có dùng chung cho mọi máy bơm không?

Không. Mỗi loại máy bơm có thiết kế trục, buồng bơm, môi chất và áp suất khác nhau nên phải chọn đúng loại phốt có thông số tương ứng.

Chọn Đúng Phốt Bơm Nước Giúp Hạn Chế Rò Rỉ Và Tăng Tuổi Thọ Máy Bơm

Có thể thấy, phốt bơm nước dù chỉ là một linh kiện nhỏ nhưng lại giữ vai trò sinh tử đối với độ bền và hiệu suất của toàn bộ hệ thống bơm. Lựa chọn chính xác loại phốt về cả kích thước lẫn vật liệu không chỉ giúp triệt tiêu hoàn toàn sự cố rò rỉ chất lỏng mà còn giúp động cơ vận hành bền bỉ, tiết kiệm đáng kể chi phí sửa chữa phát sinh.

Để tránh mua sai kích thước hoặc chọn sai vật liệu dẫn đến hỏng hóc sau vài ngày sử dụng, bạn nên kiểm tra kỹ thông số kỹ thuật trước khi quyết định đối với phốt bơm nước.
