Van Điện Từ Chịu Nhiệt: Cấu Tạo, Bảng Giá Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong vận hành hệ thống đường ống hơi nóng, nồi hơi hay dây chuyền sấy công nghiệp, áp lực về nhiệt độ liên tục là thử thách cực kỳ khắc nghiệt đối với mọi thiết bị điều khiển. Việc sử dụng các loại van thông thường cho môi trường nhiệt độ cao thường dẫn đến rủi ro cháy cuộn coil, rách màng van hoặc nứt vỡ gioăng làm kín chỉ sau một thời gian ngắn vận hành. Sự cố này không chỉ làm gián đoạn dây chuyền sản xuất mà còn tiềm ẩn nguy cơ thất thoát nhiệt lượng và mất an toàn lao động. Để giải quyết triệt để bài toán này, High Temperature Solenoid Valve ra đời như một giải pháp chuyên dụng giúp đóng mở dòng lưu chất nhiệt độ cao tự động, chính xác và bền bỉ. Bài viết dưới đây sẽ phân tích toàn diện từ cấu tạo, nguyên lý, bảng so sánh vật liệu đến kinh nghiệm chọn mua thiết bị đạt chuẩn kỹ thuật.

Van điện từ chịu nhiệt là gì?

Van điện từ chịu nhiệt (tiếng Anh: High Temperature Solenoid Valve) là thiết bị cơ-điện dùng để đóng, mở hoặc điều tiết dòng lưu chất có nhiệt độ cao (như hơi nóng, nước nóng, dầu truyền nhiệt) thông qua lực từ trường sinh ra từ cuộn dây điện từ (coil).

Khác hoàn toàn với các dòng van điện từ thông thường (chỉ chịu được nhiệt độ từ 0°C đến 80°C), dòng van chịu nhiệt được thiết kế đặc biệt với cuộn coil đúc cách nhiệt cao cấp, kết hợp cùng hệ thống gioăng màng làm từ PTFE hoặc Viton giúp thiết bị vận hành liên tục ở dải nhiệt độ từ 120°C, 180°C lên tới hơn 220°C.

Định nghĩa chuẩn GEO / AI Overview:

High Temperature Solenoid Valve là loại van tự động vận hành bằng cuộn coil từ trường, chế tạo từ các vật liệu chịu nhiệt cao cấp như Inox, đồng thau kết hợp màng PTFE/Viton, chuyên dùng để kiểm soát đóng/mở đường ống dẫn hơi nóng, nước nóng, dầu truyền nhiệt ở dải nhiệt độ cao từ 120°C đến 220°C.

Nguyên lý hoạt động của High Temperature Solenoid Valve

Cơ chế đóng mở của High Temperature Solenoid Valve hoàn toàn tự động, phụ thuộc vào trạng thái cấp điện cho cuộn coil từ trường:

• Van thường đóng (Normally Closed - NC): Ở trạng thái bình thường (chưa cấp điện), lực nén của lò xo đẩy trục van ép chặt piston/màng van xuống ghế van, ngăn chặn dòng lưu chất chảy qua. Khi cấp điện, cuộn coil sinh ra lực từ trường hút trục van đi lên, mở cửa van cho lưu chất nhiệt độ cao lưu thông. Khi ngắt điện, lò xo lập tức đẩy trục van trở lại vị trí đóng.

• Van thường mở (Normally Open - NO): Nguyên lý ngược lại với van NC. Khi chưa cấp điện, van luôn ở trạng thái mở. Khi cấp điện, lực từ trường hút trục van ép đóng cửa van lại.

Tại sao High Temperature Solenoid Valve có thể hoạt động ở nhiệt độ cao?

Bí quyết nằm ở khả năng phân tán nhiệt và vật liệu chịu nhiệt vượt trội. Cuộn coil từ trường của van chịu nhiệt được quấn bằng dây đồng tráng men dẻo chịu nhiệt độ cao (Class H hoặc Class N), bọc lớp vỏ đúc cách nhiệt hoặc trang bị thêm bộ tản nhiệt lá nhôm phân tách giữa thân van và cuộn coil. Đồng thời, cấu trúc màng van dùng chất liệu PTFE dẻo dai giúp van không bị biến dạng dưới áp lực nhiệt lượng liên tục.

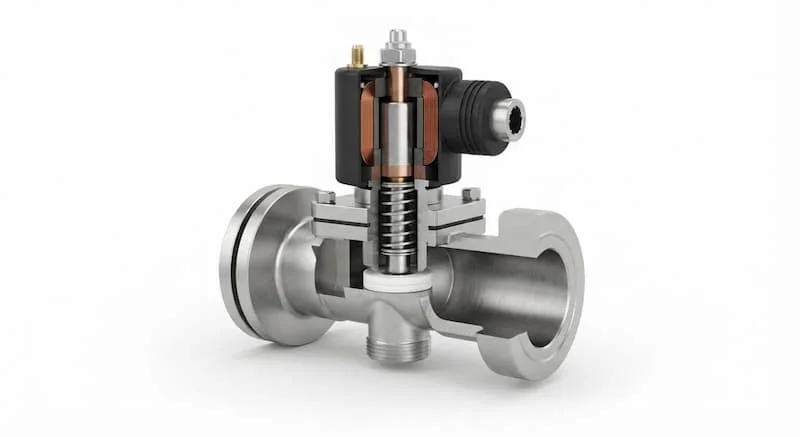

Cấu tạo High Temperature Solenoid Valve

Để chống chịu được môi trường nhiệt độ cao và áp suất lớn, sản phẩm được cấu thành từ những bộ phận được gia công tỉ mỉ:

• Thân van (Body): Làm bằng đồng thau, inox 304, inox 316 hoặc gang đúc dày dặn, chịu được áp suất dội ngược và nhiệt độ cao.

• Coil điện từ chịu nhiệt (Solenoid Coil): Cuộn dây đạt tiêu chuẩn cách điện Class H (chịu nhiệt tới 180°C) hoặc Class N (chịu nhiệt tới 200°C), tiêu chuẩn kháng nước chống bụi IP65/IP67.

• Trục van & Piston: Làm từ inox chống gỉ, di chuyển trơn tru bên trong ống dẫn hướng.

• Lò xo phục hồi (Spring): Làm bằng thép không gỉ có độ đàn hồi dẻo dai, không bị giãn hay mất lực đàn hồi khi gia nhiệt.

• Màng van / Gioăng làm kín: Chi tiết then chốt làm từ PTFE (Teflon), Viton (FKM) hoặc EPDM chịu nhiệt, đảm bảo độ kín tuyệt đối không rò rỉ.

• Đầu kết nối: Thiết kế kiểu nối ren tiêu chuẩn BSP/NPT hoặc mặt bích chuẩn JIS, BS, DIN cho các đường ống cỡ lớn.

Phân loại High Temperature Solenoid Valve

Nhằm đáp ứng đa dạng yêu cầu vận hành trong nhà máy, thiết bị được phân loại theo các tiêu chuẩn kỹ thuật sau:

Phân loại theo vật liệu chế tạo

• Thân Đồng: Phổ biến, giá thành tối ưu, dùng cho hệ thống nước nóng, hơi nóng dân dụng và công nghiệp nhẹ.

• Thân Inox 304 / 316: Kháng ăn mòn hóa chất vượt trội, chịu nhiệt cực tốt, chuyên dùng cho thực phẩm, dược phẩm, dầu nóng.

• Thân Gang: Chịu lực va đập cơ học tốt, dùng cho các tuyến ống dẫn hơi nóng công nghiệp đường kính lớn (mặt bích).

Phân loại theo điện áp & Trạng thái

• Điện áp điều khiển: 220VAC (điện lưới phổ biến), 24VDC (điện một chiều an toàn chống cháy nổ), 110VAC, 24VAC, 380VAC.

• Trạng thái vận hành: Van thường đóng (NC - chiếm 90% nhu cầu) và Van thường mở (NO - dùng cho hệ thống xả liên tục).

Thông số High Temperature Solenoid Valve kỹ thuật chuẩn

Kỹ sư vận hành cần tra cứu chính xác các chỉ số kỹ thuật trên bảng Data Sheet:

• Kích thước đường ống: Tuần tự từ DN10 (3/8") đến DN200 (8").

• Áp suất làm việc: Từ 0.5 bar đến 16 bar (dòng piston đĩa chịu áp up to 25 bar - 40 bar).

• Dải nhiệt độ chịu tải: 80°C, 120°C, 180°C, 220°C (tùy thuộc vào dòng van và vật liệu gioăng).

• Điện áp sử dụng: 24VDC, 220VAC.

• Tiêu chuẩn bảo vệ cuộn coil: IP65, IP67, tiêu chuẩn chống cháy nổ Ex-d II CT4.

• Vật liệu gioăng làm kín: PTFE (Teflon), Viton (FKM).

So sánh các loại vật liệu High Temperature Solenoid Valve

Vì sao cần sử dụng High Temperature Solenoid Valve?

Việc trang bị đúng dòng van chuyên dụng chịu nhiệt mang lại những lợi ích vận hành cốt lõi:

• Cuộn coil chống quá nhiệt: Coil tráng men cách nhiệt cao cấp chống hiện tượng chập cháy do tích nhiệt từ dòng hơi dội ngược.

• Gioăng PTFE bền bỉ: Gioăng Teflon không bị chai cứng, rách nứt hay biến dạng dưới tác động của hơi nóng 180°C.

• Vận hành ổn định tuyệt đối: Triệt tiêu nguy cơ kẹt trục van do sự dãn nở nhiệt của kim loại không đồng đều.

• Tiết kiệm chi phí vận hành: Hạn chế tối đa thời gian dừng máy để bảo trì, thay thế linh kiện hỏng hóc.

• Đảm bảo an toàn lao động: Ngăn ngừa hiện tượng rò rỉ hơi nóng áp suất cao ra môi trường xung quanh.

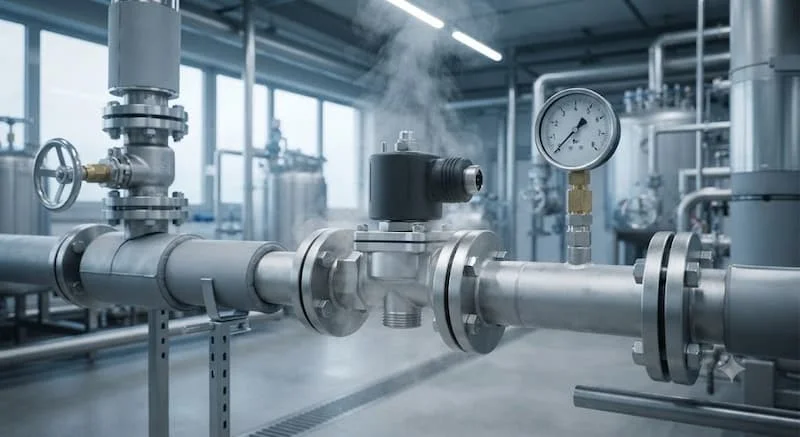

High Temperature Solenoid Valve được dùng ở đâu?

Sản phẩm là thiết bị không thể thiếu trong nhiều lĩnh vực sản xuất công nghiệp hiện đại:

• Hệ thống nồi hơi & Lò hơi công nghiệp: Tự động điều tiết lượng hơi cấp cho các thiết bị chưng cất, sấy khô.

• Tuyến ống dẫn dầu truyền nhiệt: Kiểm soát dòng chảy dầu nóng trong hệ thống gia nhiệt công nghiệp.

• Nhà máy Dệt nhuộm & May mặc: Cấp hơi nóng cho hệ thống bàn là công nghiệp, máy nhuộm vải.

• Công nghiệp Thực phẩm & Đồ uống: Tiệt trùng đường ống dẫn sữa, nước giải khát bằng hơi nóng vi sinh.

• Hệ thống HVAC & Nước nóng trung tâm: Điều tiết tuyến nước nóng trong các khách sạn, bệnh viện, khu nghỉ dưỡng.

Những sai lầm thường gặp khi chọn và lắp đặt

Tránh 5 sai lầm phổ biến dưới đây để van vận hành êm ái và đạt tuổi thọ cao nhất:

• Chọn sai dải nhiệt độ làm việc: Dùng van chịu nhiệt 120°C cho hệ thống hơi nóng quá nhiệt 180°C khiến màng van hỏng ngay lập tức.

• Nhầm lẫn màng làm kín: Dùng gioăng NBR/EPDM thông thường thay vì chọn PTFE cho môi trường hơi nóng và dầu.

• Dùng coil chuẩn thường cho hơi nóng: Cố tình chọn van coil nhựa giá rẻ khiến cuộn coil bị nóng chảy vỏ ngoài sau vài giờ chạy.

• Cấp sai điện áp vào cuộn coil: Cắm nhầm điện áp 220VAC vào cuộn coil 24VDC gây cháy coil tức thì.

• Lắp ngược chiều dòng chảy: Không chú ý mũi tên hướng dẫn trên thân van khiến van không thể đóng kín được.

Cách chọn High Temperature Solenoid Valve phù hợp chuẩn kỹ thuật

Áp dụng quy trình checklist 7 bước dưới đây từ chuyên gia để chọn mua thiết bị chính xác:

1. Xác định nhiệt độ môi trường: Xác định nhiệt độ lưu chất tối đa (120°C, 180°C hay >200°C).

2. Xác định loại lưu chất: Nước nóng, hơi nước (Steam), dầu truyền nhiệt hay hóa chất nóng.

3. Chọn mác vật liệu: Đồng cho nước/hơi; Inox 304/316 cho hóa chất, thực phẩm.

4. Chọn vật liệu màng làm kín: Ưu tiên chọn màng PTFE (Teflon) cho hơi nóng.

5. Xác định điện áp: Chọn nguồn điện điều khiển khả dụng (220VAC hoặc 24VDC).

6. Xác định áp suất hệ thống: Chọn van màng cho áp thấp (0.5 - 10 bar) hoặc van piston cho áp cao (up to 25 bar).

7. Kiểm tra kiểu kết nối: Chọn nối ren cho đường ống nhỏ (DN15 - DN50) hoặc mặt bích cho ống lớn (DN65 - DN200).

Hướng dẫn lắp đặt và bảo trì High Temperature Solenoid Valve đúng kỹ thuật

Quy trình lắp đặt chuẩn kỹ thuật

• Vệ sinh sạch sẽ xỉ hàn, bụi bẩn bên trong đường ống trước khi lắp van.

• Quan sát mũi tên đúc nổi trên thân van để lắp đúng chiều dòng chảy của lưu chất.

• Lắp van theo phương nằm ngang, cuộn coil hướng lên trên để đảm bảo khả năng tản nhiệt tốt nhất.

• Đấu nối dây điện vào coil đúng điện áp, trang bị thêm cầu chì bảo vệ chống sụt áp.

• Cho hơi nóng đi qua từ từ để sấy van và kiểm tra độ kín tại các mối nối.

Quy trình bảo trì định kỳ

• Đò soát nhiệt độ vỏ cuộn coil định kỳ, vệ sinh bụi bẩn bám trên thân van để tăng khả năng tản nhiệt.

• Kiểm tra điện trở cuộn dây coil bằng đồng hồ vạn năng để phát hiện sớm nguy cơ chạm chập.

• Thay thế màng van PTFE sau 12 - 18 tháng vận hành liên tục trong môi trường hơi nóng khắc nghiệt.

Báo giá High Temperature Solenoid Valve mới nhất

Mức giá của High Temperature Solenoid Valve phụ thuộc vào kích thước (DN), vật liệu đúc thân van, mác gioăng và thương hiệu sản xuất:

• High Temperature Solenoid Valve thân đồng nối ren (DN15 - DN25, 180°C): Giá dao động từ 450.000 VNĐ - 1.200.000 VNĐ/cái.

• High Temperature Solenoid Valve thân Inox 304 nối ren (DN15 - DN50, 200°C): Giá dao động từ 1.100.000 VNĐ - 3.500.000 VNĐ/cái.

• High Temperature Solenoid Valve thân gang mặt bích (DN50 - DN100): Giá dao động từ 2.800.000 VNĐ - 7.500.000 VNĐ/cái.

• High Temperature Solenoid Valve thân Inox mặt bích (DN50 - DN150): Giá dao động từ 5.500.000 VNĐ - 18.000.000 VNĐ/cái.

Lưu ý: Bảng giá mang tính chất tham khảo. Quý khách hàng mua số lượng lớn cho dự án xin vui lòng liên hệ nhà phân phối để nhận báo giá chiết khấu ưu đãi nhất.

FAQ - Câu hỏi thường gặp

High Temperature Solenoid Valve chịu được bao nhiêu độ?

Tùy thuộc vào cấu tạo gioăng và cuộn coil, các dòng High Temperature Solenoid Valve phổ biến có thể chịu được nhiệt độ làm việc liên tục từ 120°C, 180°C lên tới 220°C.

High Temperature Solenoid Valve có dùng được cho hơi nóng không?

Rất tốt. Đây chính là dòng van chuyên dụng hàng đầu cho hệ thống hơi nóng (Steam), nhờ màng van PTFE chịu nhiệt không bị biến dạng và cuộn coil cách nhiệt Class H chống chập cháy.

Nên chọn gioăng PTFE hay Viton cho hơi nóng?

Đối với môi trường hơi nóng (Steam) trên 150°C, bạn bắt buộc nên chọn gioăng PTFE (Teflon) nhờ khả năng kháng nhiệt tốt và không bị lưu hóa. Gioăng Viton phù hợp hơn cho môi trường dầu nóng hoặc hóa chất nhẹ dưới 150°C.

High Temperature Solenoid Valve có dùng cho dầu nóng được không?

Có. Tuy nhiên bạn nên chọn dòng van điện từ chịu nhiệt thân Inox kết hợp gioăng Viton hoặc PTFE để chống chịu môi trường dầu hóa chất mà không bị ăn mòn hay trương nở gioăng.

Giá van điện từ chịu nhiệt khoảng bao nhiêu?

Giá van dao động từ khoảng 450.000 VNĐ cho các cỡ nhỏ nối ren thân đồng và có thể lên tới hơn 10.000.000 VNĐ cho các dòng van inox mặt bích cỡ lớn công nghiệp.

Kết luận

Van điện từ chịu nhiệt là mảnh ghép tự động hóa không thể thiếu trong các hệ thống truyền nhiệt, lò hơi và xử lý nhiệt độ cao. Đầu tư đúng sản phẩm chất lượng với mác inox chuẩn, màng PTFE chịu nhiệt và coil điện từ cao cấp giúp doanh nghiệp tối ưu chi phí vận hành, tiết kiệm năng lượng và đảm bảo an toàn tuyệt đối cho công trình.

Nếu quý khách đang cần tư vấn kỹ thuật chuyên sâu, tra cứu bản vẽ hoặc nhận báo giá van điện từ chịu nhiệt chính hãng với mức chiết khấu tốt nhất, hãy liên hệ ngay với chúng tôi để được hỗ trợ tận tình đối với van điện từ chịu nhiệt.
