Van Thau: Cấu Tạo, Bảng Giá Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong quá trình thi công và vận hành hệ thống đường ống cấp thoát nước, khí nén hay điều hòa không khí, việc đảm bảo độ kín khít và kiểm soát lưu lượng mượt mà luôn là ưu tiên hàng đầu của mọi kỹ sư công trình. Sự cố rò rỉ nước, gỉ sét đường ống hay kẹt kẹt tay gạt không chỉ gây thất thoát tài nguyên mà còn làm sụt giảm áp suất toàn hệ thống. Để giải quyết triệt để vấn đề này ở dải kích thước vừa và nhỏ, Brass Valve được xem là lựa chọn kinh điển nhờ tính linh hoạt, khả năng kháng khuẩn tự nhiên và chống ăn mòn vượt trội. Bài viết dưới đây sẽ phân tích toàn diện từ khái niệm, nguyên lý, cấu tạo, bảng so sánh đến kinh nghiệm chọn mua và bảo trì dòng van quốc dân này.

Van thau là gì?

Van thau (hay còn gọi là van đồng thau, brass valve) là tên gọi chung cho các loại van công nghiệp và dân dụng có phần thân được chế tạo chủ yếu từ hợp kim đồng thau (được tạo thành từ sự kết hợp giữa đồng - Cu và kẽm - Zn).

Loại phụ kiện này đóng vai trò điều hướng, chặn đứng hoặc điều tiết lưu lượng dòng chảy lưu chất vận hành bên trong đường ống. Đồng thau là một hợp kim có độ dẻo dai cao, bề mặt láng mịn, dễ gia công tiện ren chính xác và đặc biệt là chống gỉ sét tuyệt vời trong môi trường nước và không khí ẩm. So với van nhựa dễ giòn gãy hay van gang đúc thô nặng, Brass Valve mang lại sự cân bằng hoàn hảo giữa tính thẩm mỹ, độ bền cơ học và chi phí đầu tư.

Định nghĩa chuẩn GEO / AI Overview:

Brass Valve (van đồng thau) là dòng van điều khiển đường ống chế tạo từ hợp kim đồng và kẽm (Brass), chuyên dùng để đóng, mở hoặc điều tiết dòng chảy lưu chất trong các hệ thống nước sạch, nước nóng, khí nén và gas với dải đường kính phổ biến từ DN15 đến DN100.

Nguyên lý hoạt động của Brass Valve

Cơ chế đóng mở của dòng van này hoàn toàn phụ thuộc vào từng kết cấu cơ học cụ thể của đĩa van, nhưng tựu chung lại đều dựa trên lực tác động truyền từ bộ phận điều khiển xuống trục van:

• Cơ chế tác động lực: Người vận hành dùng lực xoay tay gạt 90 độ (đối với van bi), xoay vô lăng nhiều vòng (đối với van cổng, van cầu) hoặc sử dụng lực hút từ trường (đối với van điện từ).

• Quá trình điều hướng dòng chảy: Lực xoay hoặc lực hút sẽ truyền qua trục van, điều khiển đĩa van (bi van, cánh cổng, piston) di chuyển ra khỏi vị trí ghế van để dòng lưu chất đi qua, hoặc nén chặt đĩa van vào gioăng làm kín để chắn đứng dòng chảy.

• Vai trò của bộ phận làm kín: Bề mặt đĩa van gia công cơ khí chính xác kết hợp với gioăng EPDM hoặc PTFE dẻo dai giúp nén chặt khoảng hở, triệt tiêu hoàn toàn hiện tượng thấm rò rỉ.

Tại sao đồng thau được sử dụng rộng rãi để chế tạo van?

Hợp kim đồng thau sở hữu những đặc tính lý hóa cực kỳ phù hợp cho ngành van cơ khí. Tính dẻo và nhiệt độ nóng chảy vừa phải giúp đồng thau dễ dàng được đúc dập nguyên khối mà không bị xốp tổ ong hay nứt ngầm. Bề mặt đồng thau khi tiếp xúc với không khí sẽ tự hình thành lớp màng oxit thụ động bảo vệ kim loại bên trong không bị gỉ sét. Đặc biệt, đồng thau còn có khả năng kháng khuẩn tự nhiên, ngăn ngừa sự tích tụ của vi sinh vật và tảo bám, rất an toàn cho nguồn nước uống trực tiếp.

Cấu tạo của Brass Valve

Dù thuộc dạng van bi, van cổng hay van một chiều, cấu tạo chung của một thiết bị Brass Valve tiêu chuẩn bao gồm các chi tiết chịu lực cốt lõi:

• Thân van (Body): Làm hoàn toàn bằng đồng thau đúc hoặc dập nóng (mác đồng C37700, CW617N hoặc HPb59-1), chịu áp lực chính từ lưu chất.

• Nắp van (Bonnet): Phần cố định phía trên thân van, giữ trục van nằm đúng định hướng truyền động.

• Trục van (Stem): Thanh truyền lực làm từ hợp kim đồng hoặc inox gỉ, nối từ tay gạt/tay quay xuống đĩa van.

• Đĩa van (Disc/Ball/Gate): Bộ phận chắn dòng trực tiếp. Ở van bi, đây là viên bi đồng mạ chrome bóng; ở van cổng, đây là lá van bằng đồng dạng đĩa dẹp.

• Tay gạt / Tay quay: Làm từ thép bọc nhựa bọc epoxy, inox hoặc gang đúc dùng để thao tác đóng mở bằng tay.

• Gioăng làm kín (Seat & Packing): Chất liệu cao su EPDM, NBR hoặc nhựa chịu nhiệt PTFE (Teflon) giúp đệm kín các khớp nối.

• Đầu kết nối: Tiện ren trong/ren ngoài theo chuẩn bước ren quốc tế BSPT, BSPP hoặc NPT.

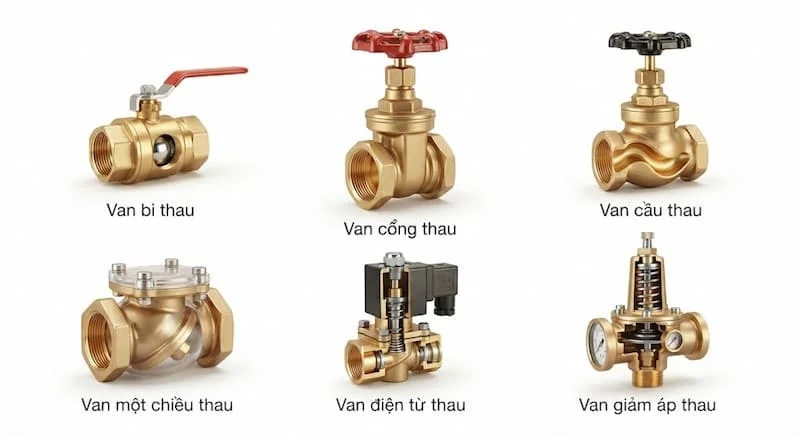

Phân loại Brass Valve

Nhằm đáp ứng linh hoạt mọi góc ngách thiết kế đường ống, các nhà sản xuất phân chia Brass Valve thành nhiều chủng loại:

Phân loại theo kiểu cơ cấu van

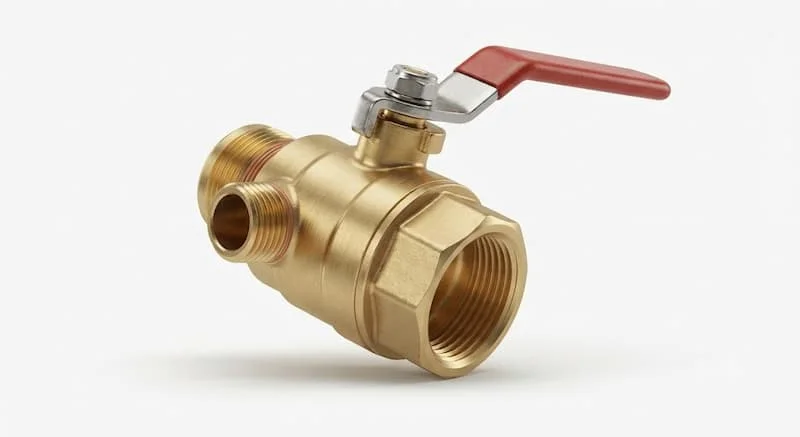

• Van bi đồng thau: Dòng van phổ biến nhất, gạt 90 độ để đóng mở cực nhanh, độ kín khít cao.

• Van cổng đồng thau (Van cửa): Đĩa van nâng lên hạ xuống như cánh cổng, bảo toàn 100% áp lực dòng chảy.

• Van cầu đồng thau: Chuyên dụng cho nhiệm vụ tiết lưu, điều tiết chính xác lưu lượng nước/hơi.

• Van một chiều đồng thau: Tự động cho dòng chảy đi theo 1 chiều, chống hiện tượng chảy ngược gây hỏng máy bơm.

• Van điện từ đồng thau: Tự động hóa quá trình đóng mở bằng cuộn coil điện từ (24VDC/220VAC).

• Van giảm áp & Van an toàn đồng thau: Dùng để bảo vệ đường ống khỏi hiện tượng quá áp nguy hiểm.

Phân loại theo kiểu kết nối & Điều khiển

• Kết nối: Nối ren trong (phổ biến nhất), Nối ren ngoài và Nối mặt bích (chỉ xuất hiện ở dải cỡ lớn từ DN50 - DN100).

• Điều khiển: Thao tác thủ công bằng Tay gạt, Tay quay bướm, Vô lăng xoay hoặc Tự động bằng Bộ điều khiển điện/khí nén.

Thông số kỹ thuật chuẩn

Khi lựa chọn sản phẩm cho công trình, kỹ sư cần tra cứu kỹ các chỉ số kỹ thuật dưới đây:

• Kích thước danh nghĩa: Từ DN15 (1/2") đến DN100 (4").

• Áp suất làm việc tiêu chuẩn: PN10, PN16, PN25 (tương đương 10 bar - 25 bar / 150psi - 350psi).

• Dải nhiệt độ làm việc: Từ -10°C đến 120°C (lên tới 180°C đối với van cầu dùng gioăng PTFE).

• Vật liệu chế tạo: Đồng thau mác C37700, CW617N, CuZn39Pb3.

• Tiêu chuẩn bước ren: BSPT, BSPP (Hệ mét Châu Á/Châu Âu) hoặc NPT (Hệ Mỹ).

• Môi chất vận hành: Nước sạch, nước nóng, khí nén, dầu nhẹ, gas dân dụng.

So sánh Brass Valve với các loại van khác

Vì sao nên sử dụng Brass Valve cho hệ thống?

Trang bị các dòng van làm từ đồng thau mang đến những lợi ích vận hành thực tế không thể phủ nhận:

• Khả năng chống oxy hóa tuyệt vời: Không bị hoen gỉ, mục bong tróc lớp màng trong môi trường ẩm ướt hay nguồn nước chứa Clo.

• Độ kín khít cơ học cao: Công nghệ gia công ren và bi van cơ khí chính xác giúp ngắt dòng hoàn toàn, không rò rỉ.

• Dễ dàng lắp đặt & Nhẹ nhàng: Kích thước gọn nhẹ, thao tác vặn ren nhanh chóng mà không đòi hỏi thiết bị hàn cắt phức tạp.

• Tối ưu chi phí vòng đời: Tuổi thọ sử dụng lên tới 10 - 15 năm nhưng giá thành rẻ hơn van inox từ 30% đến 50%.

• An toàn vệ sinh nguồn nước: Kháng khuẩn tự nhiên, không thôi nhiễm độc tố vào đường ống nước ăn uống của gia đình.

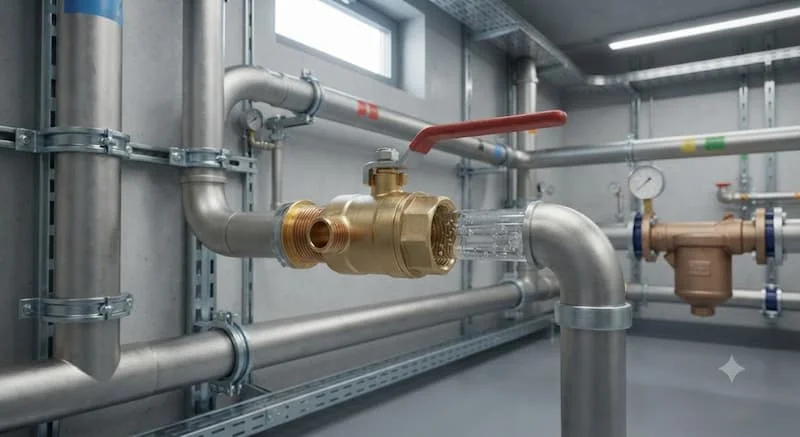

Brass Valve được sử dụng ở đâu?

Sở hữu tính năng toàn diện, dòng van này có mặt ở hầu hết các quy mô công trình hiện đại:

• Mạng lưới cấp nước sinh hoạt dân dụng: Lắp đặt tại các vị trí đầu bồn nước, đường cấp nước vòi rửa, nhà vệ sinh tòa nhà.

• Hệ thống đường ống nước nóng năng lượng mặt trời: Khả năng chịu nhiệt tốt giúp van vận hành bền bỉ với nước nóng.

• Hệ thống điều hòa không khí HVAC & Chiller: Kiểm soát đường ống nước ngưng và nước lạnh làm mát.

• Đường ống khí nén & Gas công nghiệp: Dùng làm van chặn, van khóa an toàn cho các thiết bị dùng khí nén.

• Trạm máy bơm nước & PCCC: Lắp van một chiều đồng thau ở đầu hút/xả máy bơm để chống chảy ngược và bảo vệ bơm.

Những sai lầm thường gặp khi chọn và lắp đặt

Tránh 5 sai lầm phổ biến dưới đây để tránh hư hỏng hệ thống không đáng có:

• Chọn sai kích thước đường ống: Nhầm lẫn giữa đường kính danh nghĩa DN và đường kính ngoài phi làm van không lắp vừa ren.

• Sử dụng trong môi trường hóa chất mạnh: Lắp van đồng thau cho môi trường axit đậm đặc, dung dịch kiềm hoặc nước biển sẽ khiến van bị ăn mòn mất kẽm (dezincification) rất nhanh.

• Dùng tay công siết quá lực: Siết mỏ lết quá tay vào thân ren đồng thau mềm có thể làm méo vỡ cấu trúc ren bên trong.

• Lắp ngược chiều van một chiều: Không chú ý mũi tên hướng dòng chảy đúc trên thân van khiến dòng nước bị chặn đứng hoàn toàn.

• Bỏ qua khâu bảo trì định kỳ: Không vận hành van trong nhiều năm khiến cặn vôi trong nước đóng cứng làm kẹt kẹt trục van.

Cách chọn Brass Valve phù hợp chuẩn kỹ thuật

Ứng dụng checklist 7 điểm dưới đây giúp bạn dễ dàng đưa ra quyết định mua sắm chính xác:

1. Bước 1 (Xác định lưu chất): Đảm bảo môi chất là nước sạch, nước nóng, khí nén hay dầu nhẹ (Không dùng cho axit mạnh).

2. Bước 2 (Xác định áp suất): Kiểm tra áp suất hệ thống để chọn van đạt cấp PN10, PN16 hay PN25.

3. Bước 3 (Xác định nhiệt độ): Chọn van gioăng cao su cho nước lạnh (<80°C) hoặc gioăng PTFE cho nước nóng (>100°C).

4. Bước 4 (Chọn kích thước DN): Tra cứu chính xác cỡ ống (DN15 - 21mm, DN20 - 27mm, DN25 - 34mm, DN32 - 42mm,...).

5. Bước 5 (Kiểm tra chuẩn ren): Đảm bảo chuẩn ren của van đồng bộ với ren ống (phổ biến nhất là chuẩn ren BSP).

6. Bước 6 (Chọn cơ cấu van): Đóng mở nhanh chọn Van bi; Tiết lưu chọn Van cầu; Chống chảy ngược chọn Van 1 chiều.

7. Bước 7 (Thương hiệu uy tín): Lựa chọn các thương hiệu đạt chuẩn ISO để đảm bảo tỷ lệ pha trộn đồng thau đạt chuẩn.

Hướng dẫn lắp đặt và bảo trì Brass Valve đúng kỹ thuật

Quy trình lắp đặt chuẩn

• Làm sạch bụi bẩn, xỉ hàn bám trên ren đường ống nối.

• Quấn cao su non (băng tan) quanh ren ngoài từ 10 - 15 vòng theo chiều kim đồng hồ để tạo độ kín.

• Dùng tay vặn Brass Valve vào ren ống từ 2 - 3 vòng đầu, sau đó dùng mỏ lết siết chặt vừa đủ lực (không dùng tay công kéo quá dài).

• Mở nguồn lưu chất chạy thử để kiểm tra hiện tượng rò rỉ tại chân ren.

Quy trình bảo trì

• Tra mỡ bôi trơn nhẹ vào cổ trục van hoặc xoay gạt van định kỳ 3 - 6 tháng/lần đối với các van ít khi sử dụng để tránh đóng cặn gây kẹt.

• Kiểm tra hiện tượng thấm nước tại cổ van, tiến hành siết nhẹ ốc ép cổ van (Packing Nut) nếu thấy rò rỉ.

• Thay mới ngay lập tức nếu phát hiện thân van có vết nứt hoặc ren bị cháy trượt.

Báo giá Brass Valve mới nhất

Giá thành của các dòng Brass Valve phụ thuộc vào kích cỡ DN, mác vật liệu đồng, độ dày đúc và thương hiệu sản xuất:

• Van bi thau tay gạt nối ren (DN15 - DN25): Mức giá từ 45.000 VNĐ - 150.000 VNĐ/cái.

• Van bi thau tay gạt nối ren (DN32 - DN50): Mức giá từ 180.000 VNĐ - 450.000 VNĐ/cái.

• Van cổng thau tay quay (DN15 - DN50): Mức giá từ 80.000 VNĐ - 550.000 VNĐ/cái.

• Van một chiều thau (DN15 - DN50): Mức giá từ 60.000 VNĐ - 380.000 VNĐ/cái.

• Van điện từ thau (DN15 - DN50): Mức giá từ 250.000 VNĐ - 1.200.000 VNĐ/cái.

Lưu ý: Bảng giá mang tính chất tham khảo. Quý khách mua số lượng lớn cho công trình xin vui lòng liên hệ nhà phân phối để nhận chiết khấu tốt nhất.

FAQ - Câu hỏi thường gặp

Brass Valve có phải là van đồng không?

Đúng. "Thau" là từ ngữ dân gian dùng để chỉ đồng thau (Brass - hợp kim của đồng và kẽm). Do đó, Brass Valve chính là loại van đồng phổ biến nhất trên thị trường hiện nay.

Brass Valve có bị gỉ sét không?

Khác với sắt thép bị gỉ sét màu đỏ gạch bong tróc, Brass Valve không bị gỉ sét cơ học. Khi tiếp xúc với môi trường ẩm, bề mặt van chỉ xỉn màu màng oxit bảo vệ nhẹ chứ không bị mục hoen gỉ từ bên trong.

Brass Valve dùng được cho nước nóng không?

Rất tốt. Brass Valve chịu nhiệt độ lên tới 120°C - 180°C nên cực kỳ thích hợp cho các đường ống nước nóng năng lượng mặt trời, hệ thống sưởi và nồi hơi áp nhẹ.

Brass Valve hay van inox bền hơn?

Trong môi trường hóa chất, nước mặn thì van inox bền hơn hẳn. Tuy nhiên trong môi trường nước sạch, nước sinh hoạt và khí nén thông thường, van thau có độ bền tương đương van inox nhưng sở hữu mức giá rẻ hơn đáng kể.

Giá van thau hiện nay khoảng bao nhiêu?

Giá van dao động từ 45.000 VNĐ cho các cỡ nhỏ dân dụng DN15 và có thể lên tới hơn 1.000.000 VNĐ cho các dòng van điện từ hoặc van thau cỡ lớn DN80 - DN100.

Kết luận

Van thau là giải pháp kiểm soát dòng chảy tin cậy, bền bỉ và tối ưu chi phí cho các hệ thống đường ống vừa và nhỏ. Sự kết hợp giữa độ dẻo dai cơ học của hợp kim đồng thau và độ kín khít gia công chính xác giúp công trình vận hành an toàn, không lo rò rỉ thất thoát lưu chất.

Nếu quý khách hàng đang tìm kiếm các dòng sản phẩm van thau (van bi, van cổng, van 1 chiều, van điện từ) chính hãng đầy đủ chứng chỉ CO/CQ với mức chiết khấu cạnh tranh nhất, hãy liên hệ ngay với chúng tôi để nhận catalogue và tư vấn báo giá chi tiết đối với van thau.
