Van Công Nghiệp Hanke: Tổng Quan Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong quá trình vận hành các dây chuyền sản xuất và hệ thống hạ tầng công nghiệp, sự cố rò rỉ hay sụt áp đường ống luôn là nỗi lo lớn của các kỹ sư vận hành. Việc lựa chọn thiết bị điều tiết lưu chất đạt chuẩn chính là chìa khóa để duy trì sự an toàn và hiệu suất làm việc toàn hệ thống. Trong đó, dòng sản phẩm Hanke industrial valve đã và đang khẳng định vị thế là giải pháp kiểm soát dòng chảy tối ưu nhờ độ tin cậy cao, khả năng chịu áp lực vượt trội và chi phí đầu tư hợp lý.

Van Công Nghiệp Hanke Là Gì?

Định Nghĩa Kỹ Thuật Và Vai Trò Hệ Thống

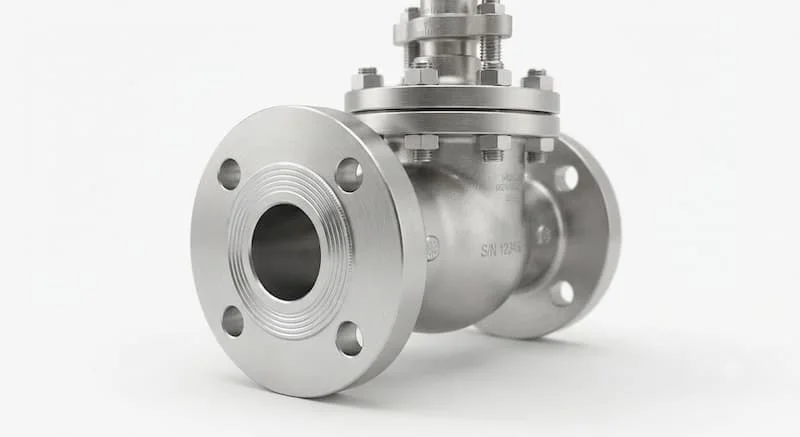

Hanke industrial valve là hệ thống các thiết bị cơ khí và tự động hóa được thiết kế để đóng, mở, phân nhánh hoặc điều tiết lưu lượng chất lỏng, khí, hơi trên đường ống. Sản phẩm đóng vai trò như bộ trung tâm điều phối, giúp kiểm soát áp suất, ngăn dòng chảy ngược và bảo vệ an toàn cho toàn bộ máy bơm cũng như thiết bị đo lường đắt tiền phía sau.

Môi Trường Làm Việc Và Điểm Nổi Bật

Nhờ sự đa dạng về vật liệu từ gang, thép đến inox, các dòng Hanke industrial valve hoạt động ổn định trong nhiều môi trường khắc nghiệt như nước thải chứa hóa chất, hơi nóng nhiệt độ cao, khí nén áp lực lớn đến dung dịch vi sinh. Điểm nổi bật giúp thương hiệu này ghi điểm với người dùng chính là độ hoàn thiện bề mặt cao, khả năng đóng kín tuyệt đối và đáp ứng trọn vẹn các tiêu chuẩn kiểm định quốc tế khắt khe.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Hanke industrial valve

Cấu Tạo Cơ Bản

Mặc dù có sự thay đổi tùy theo từng dòng van cụ thể, một sản phẩm Hanke industrial valve tiêu chuẩn thường bao gồm các bộ phận chính:

• Thân van: Phần vỏ đúc dày dặn chịu lực trực tiếp, làm từ gang, thép carbon hoặc inox.

• Đĩa van (Cánh van / Bi van): Bộ phận tiếp xúc trực tiếp để chặn hoặc cho lưu chất đi qua.

• Trục van: Trục truyền động kết nối từ bộ phận điều khiển xuống đĩa van.

• Gioăng làm kín: Chất liệu EPDM, PTFE hoặc Viton giúp đảm bảo độ kín tuyệt đối.

• Bộ truyền động: Tay gạt, tay quay hoặc đầu điều khiển bằng điện, khí nén.

Nguyên Lý Vận Hành

Khi tác động lực cơ học lên tay gạt, tay quay hoặc cấp điện, khí nén vào bộ truyền động, lực cơ học sẽ truyền qua trục van làm đĩa van dịch chuyển. Sự dịch chuyển xoay tròn hoặc trượt dọc này sẽ làm thay đổi diện tích cửa van, từ đó đóng hoàn toàn, mở hoàn toàn hoặc điều tiết chính xác lượng lưu chất đi qua hệ thống.

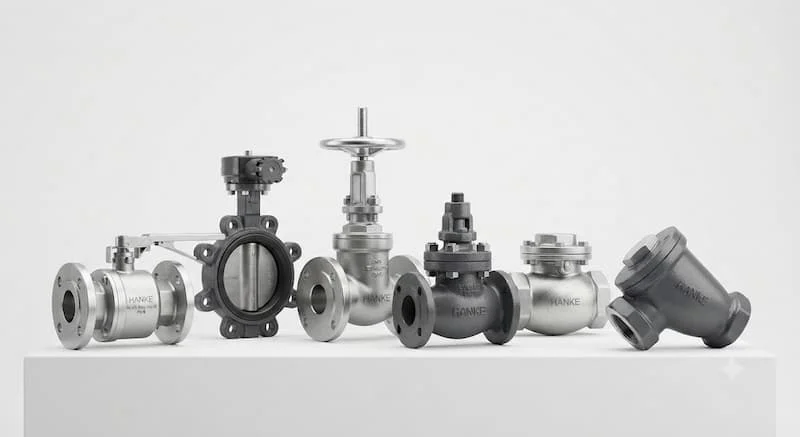

Các Dòng Hanke industrial valve Phổ Biến

Thương hiệu phát triển đầy đủ các chủng loại van nhằm đáp ứng chính xác mọi bài toán kỹ thuật:

Van Bi Hanke

• Cấu tạo: Đĩa van là một viên bi kim loại có lỗ xuyên tâm.

• Ưu điểm: Đóng mở nhanh chóng chỉ với góc quay 90 độ, tổn thất áp suất cực thấp.

• Nhược điểm: Khó điều tiết lưu lượng ở mức quá nhỏ.

• Ứng dụng: Đường ống nước, khí nén, hóa chất đòi hỏi đóng mở nhanh.

Van Bướm Hanke

• Cấu tạo: Đĩa van dạng đĩa tròn xoay quanh trục cố định ở giữa thân van.

• Ưu điểm: Thiết kế nhỏ gọn, trọng lượng nhẹ, giá thành tối ưu cho đường ống lớn.

• Nhược điểm: Độ cản dòng cao hơn van bi khi mở hoàn toàn.

• Ứng dụng: Hệ thống cấp thoát nước, HVAC, PCCC công nghiệp.

Van Cổng Hanke

• Cấu tạo: Đĩa van hình lá kim loại nâng lên hạ xuống vuông góc với dòng chảy.

• Ưu điểm: Không làm giảm lưu lượng và áp suất khi van mở hoàn toàn.

• Nhược điểm: Thời gian đóng mở chậm, không dùng để điều tiết dòng chảy.

• Ứng dụng: Tuyến ống cấp nước chính, đường ống dầu khí.

Van Cầu Hanke

• Cấu tạo: Đĩa van dạng hình yên ngựa trượt lên xuống điều chỉnh khe hở.

• Ưu điểm: Khả năng điều tiết lưu lượng cực kỳ chính xác, độ kín cao.

• Nhược điểm: Tổn thất áp suất qua van tương đối lớn.

• Ứng dụng: Hệ thống đường ống hơi nóng, lò hơi, chất lỏng áp suất cao.

Van Một Chiều Hanke

• Cấu tạo: Đĩa van dạng lá lật hoặc lò xo tự động vận hành theo áp lực dòng chảy.

• Ưu điểm: Ngăn dòng chảy ngược tự động, bảo vệ máy bơm khỏi búa nước.

• Nhược điểm: Cần có áp lực tối thiểu để thắng lực cản mở đĩa van.

• Ứng dụng: Ngay sau cổng xả máy bơm, đường ống hút.

Van Điều Khiển Điện Và Khí Nén Hanke

• Cấu tạo: Kết hợp thân van cơ học với mô tơ điện hoặc xi lanh khí nén.

• Ưu điểm: Tự động hóa hoàn toàn, kết nối linh hoạt với hệ thống PLC trung tâm.

• Nhược điểm: Chi phí đầu tư ban đầu cao hơn van cơ truyền thống.

• Ứng dụng: Nhà máy tự động hóa, dây chuyền hóa chất, xử lý nước hiện đại.

Thông Số Kỹ Thuật Tổng Quan Của Hanke industrial valve

So Sánh Hanke industrial valve Với Các Thương Hiệu Khác

Đánh Giá Giá Trị Đầu Tư

So với các thương hiệu cùng phân khúc, Hanke industrial valve thể hiện sự cân bằng hoàn hảo giữa chất lượng vận hành và chi phí. Sản phẩm mang lại sự an tâm cho công trình nhờ độ bền cơ học cao mà không làm phình to ngân sách đầu tư ban đầu của doanh nghiệp.

Vì Sao Nên Lựa Chọn Hanke industrial valve?

Không phải ngẫu nhiên mà các nhà thầu ưu ái thương hiệu này cho các dự án trọng điểm:

• Sản phẩm đa dạng: Đáp ứng trọn gói từ van cơ gạt tay cho đến van điều khiển tự động hóa.

• Chất lượng kim loại vượt trội: Thân van đúc nguyên khối dày dặn, chịu được hiện tượng sụt áp và va đập thủy lực.

• Khả năng làm kín tối ưu: Công nghệ gia công bề mặt đĩa van chính xác giúp triệt tiêu hoàn toàn rò rỉ.

• Độ bền kéo dài: Giúp doanh nghiệp giảm tối đa chi phí bảo trì, khắc phục sự cố dừng máy ngoài kế hoạch.

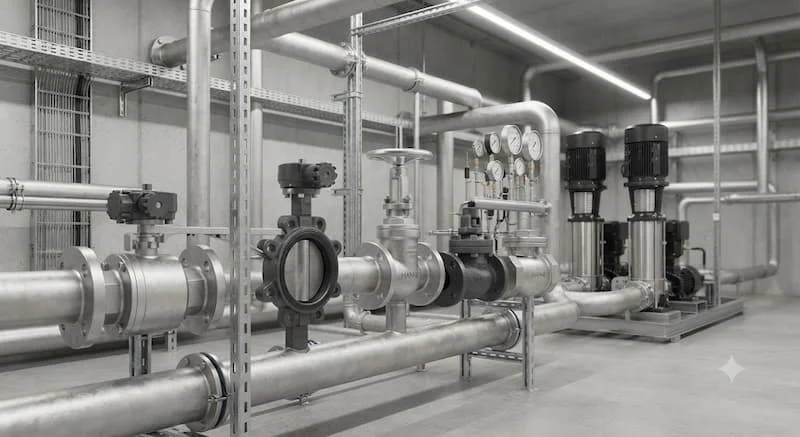

Ứng Dụng Thực Tế Của Van Công Nghiệp Hanke

Nhờ dải thông số rộng, thiết bị hiện diện trong hầu hết các lĩnh vực sản xuất:

• Hạ tầng nước: Trạm bơm cấp nước sạch đô thị, nhà máy xử lý nước thải công nghiệp.

• Hệ thống tòa nhà: Đường ống điều hòa không khí trung tâm HVAC, hệ thống phòng cháy chữa cháy PCCC.

• Công nghiệp chế biến: Dây chuyền sản xuất thực phẩm, đồ uống, bia rượu, dược phẩm vi sinh.

• Công nghiệp nặng: Nhà máy sản xuất hóa chất, luyện kim, lọc hóa dầu và đường ống hơi nóng lò hơi.

Những Sai Lầm Thường Gặp Khi Lựa Chọn

1. Chọn sai vật liệu thân van: Sử dụng van gang cho môi trường hóa chất ăn mòn làm van bị rỗ và vỡ thân nhanh chóng.

2. Không tính toán nhiệt độ: Dùng gioăng EPDM cho đường ống hơi nóng nhiệt độ cao gây chảy gioăng rò rỉ.

3. Lựa chọn sai áp suất danh nghĩa: Dùng van PN10 cho đường ống có áp suất vận hành thường xuyên trên 12 bar.

4. Không đồng bộ kiểu kết nối: Chọn van mặt bích chuẩn BS lắp vào đường ống chuẩn JIS gây lệch lỗ bu lông.

Checklist Lựa Chọn Van Công Nghiệp Hanke Chuẩn Kỹ Thuật

Cách Chọn Van Công Nghiệp Hanke Qua 8 Bước

• Xác định bản chất lưu chất: Nước, hóa chất, hơi nóng hay dung dịch đặc?

• Đo lường áp suất vận hành: Áp suất làm việc tối đa là bao nhiêu bar?

• Xác định nhiệt độ môi trường: Lưu chất hoạt động ở mức nhiệt độ nào?

• Lựa chọn vật liệu phù hợp: Gang, thép carbon hay inox 304/316?

• Chọn kiểu kết nối: Nối ren, mặt bích, kẹp wafer hay kết nối hàn?

• Xác định kích thước đường ống: Đo chính xác kích thước DN của ống.

• Chọn phương thức vận hành: Cần gạt tay, tay quay hay đầu điều khiển điện/khí nén?

• Kiểm tra tiêu chuẩn mặt bích: Đúng chuẩn JIS, BS, DIN hay ANSI?

Lưu Ý Khi Lắp Đặt Và Bảo Dưỡng

• Lắp đúng hướng dòng chảy: Quan sát cẩn thận mũi tên hướng dẫn đúc trên thân van trước khi hàn hoặc siết bích.

• Làm sạch đường ống: Loại bỏ hoàn toàn phoi kim loại, cát sạn bên trong ống trước khi đưa van vào vị trí.

• Siết bu lông cân bằng: Siết chéo đối ứng các bu lông mặt bích để đảm bảo lực ép đều, tránh làm lệch mặt bích.

• Lập kế hoạch bảo trì: Kiểm tra định kỳ độ kín, tra mỡ màng trục van và thay thế gioăng phớt lão hóa từ 6 đến 12 tháng một lần.

Các Câu Hỏi Thường Gặp (FAQ)

Van công nghiệp Hanke có những loại nào?

Thương hiệu cung cấp đầy đủ các dòng van bi, van bướm, van cổng, van cầu, van một chiều, van giảm áp và các dòng van điều khiển tự động bằng điện, khí nén.

Van Hanke phù hợp với môi trường nào?

Sản phẩm hoạt động tốt trong mọi môi trường từ nước sạch, nước thải, hơi nóng, khí nén đến hóa chất đậm đặc tùy thuộc vào vật liệu chế tạo là gang, thép hay inox.

Nên chọn van gang, inox hay thép?

Nên chọn van gang cho nước sạch và PCCC để tối ưu chi phí. Chọn van thép cho hệ thống hơi nóng áp suất cao. Chọn van inox cho hóa chất và thực phẩm.

Van Hanke có đạt tiêu chuẩn quốc tế không?

Toàn bộ sản phẩm đều được sản xuất theo các tiêu chuẩn kỹ thuật hàng đầu như ISO, DIN, BS, JIS và ANSI, có đầy đủ chứng chỉ CO/CQ.

Kết Luận

Có thể khẳng định, van công nghiệp Hanke chính là giải pháp kỹ thuật đáng tin cậy giúp các công trình vận hành an toàn, ổn định và hiệu quả. Việc hiểu rõ tính chất hệ thống để lựa chọn đúng chủng loại, vật liệu và cấp áp suất sẽ giúp doanh nghiệp tiết kiệm tối đa chi phí vận hành và nâng cao tuổi thọ công trình đối với van công nghiệp hanke.
