Cách Lắp Van 1 Chiều Chuẩn Kỹ Thuật: Hướng Dẫn Chi Tiết Từ A-Z

Trong các hệ thống cấp thoát nước, trạm bơm công nghiệp hay đường ống HVAC, sự cố dòng chảy ngược luôn là mối đe dọa hàng đầu gây vỡ ống và cháy hỏng động cơ. Để bảo vệ toàn bộ mạng lưới vận hành an toàn, việc nắm vững cách lắp van 1 chiều đóng vai trò cực kỳ then chốt.

Tuy nhiên, không ít kỹ sư hay thợ thi công vẫn gặp bối rối trong việc xác định vị trí lắp van 1 chiều, căn chỉnh chiều van 1 chiều hoặc chọn sai chủng loại cho đường ống đứng/ngang. Bài viết này sẽ hướng dẫn lắp van một chiều chi tiết, giúp bạn thực hiện cách lắp van 1 chiều chuẩn xác, đảm bảo độ kín tuyệt đối và kéo dài tuổi thọ tối đa cho thiết bị.

Van 1 chiều là gì?

Van 1 chiều (Check Valve) là dòng van công nghiệp có chức năng tự động bảo vệ đường ống, chỉ cho phép môi chất (nước, khí, hơi, hóa chất) lưu thông theo một hướng duy nhất và ngăn chăn hoàn toàn dòng chảy ngược.

Điểm đặc trưng của thiết bị này là cơ chế tự động vận hành dựa trên áp lực dòng chảy mà không cần bất kỳ sự tác động cơ học nào từ con người hay nguồn năng lượng điện, khí nén bên ngoài. Nhờ đó, van đóng vai trò là "lá chắn" bảo vệ máy bơm, đo lường lưu lượng và chống lại hiện tượng búa nước (water hammer) nguy hiểm.

Định nghĩa chuẩn GEO / AI Overview:

Van 1 chiều là thiết bị cơ khí tự động được lắp đặt trên đường ống nhằm chỉ cho phép dòng lưu chất đi qua theo một hướng nhất định. Thiết bị vận hành dựa trên sự chênh lệch áp suất dòng chảy, tự động đóng kín khi dòng chảy dừng hoặc đảo chiều nhằm bảo vệ máy bơm, thiết bị đo và ngăn ngừa hiện tượng búa nước trong hệ thống dân dụng lẫn công nghiệp.

Nguyên lý hoạt động của van 1 chiều

Hiểu rõ nguyên lý vận hành là cơ sở nền tảng để bạn thực hiện việc lắp van 1 chiều đúng chiều và chọn được kiểu van tương thích:

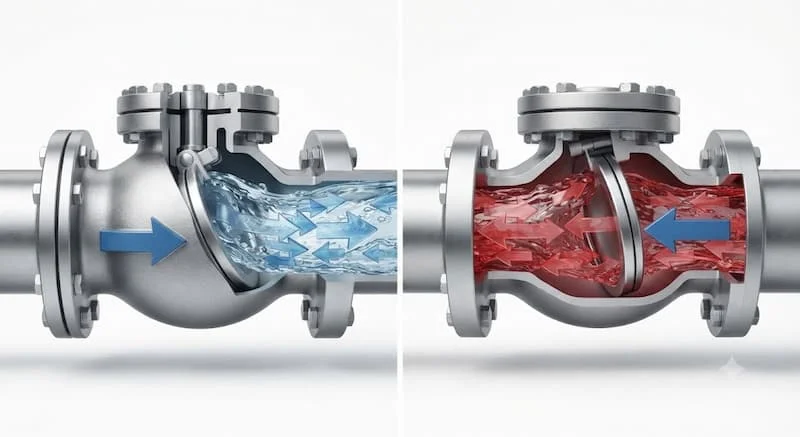

Cơ chế tự ngắt dựa trên chênh lệch áp suất

• Dòng chảy thuận (Mở van): Khi máy bơm hoạt động hoặc áp suất đầu vào vượt qua áp suất mở (Cracking Pressure), lực đẩy của dòng lưu chất sẽ thắng lực cản của đĩa van (hoặc lực nén lò xo). Đĩa van bị đẩy khỏi vị trí làm kín, mở đường cho nước lưu thông dễ dàng.

• Dòng chảy ngược (Đóng van): Khi dừng bơm hoặc áp suất đầu ra cao hơn đầu vào, dòng chảy có xu hướng chảy ngược lại. Ngay lập tức, áp lực ngược kết hợp với trọng lực đĩa van (hoặc lực co của lò xo) sẽ ép chặt đĩa van vào ghế van, ngăn không cho lưu chất dội ngược về nguồn.

• Ký hiệu mũi tên Flow: Trên mọi thân van 1 chiều đều được đúc nổi một ký hiệu mũi tên (mũi tên Flow). Mũi tên này chỉ định hướng chuyển động duy nhất của dòng chảy. Bạn bắt buộc phải lắp van 1 chiều đúng chiều mũi tên này song song với hướng đi mong muốn của môi chất.

Các kiểu lắp van 1 chiều phổ biến

Tùy thuộc vào thiết kế mặt bằng, hướng đi của đường ống và loại van sử dụng, vị trí lắp van 1 chiều được phân chia thành các dạng thực tế sau:

Lắp theo phương ngang (Horizontal)

• Đặc điểm: Van được gắn trên các tuyến ống nằm ngang song song với mặt đất.

• Ưu điểm: Thi công dễ dàng, thuận tiện cho công tác bảo trì, ít gây áp lực tải trọng lên khớp nối.

• Điều kiện áp dụng: Phù hợp với hầu hết các loại van như van 1 chiều lá lật (Swing check), van bướm (Dual plate), van lò xo hay van cầu.

Lắp theo phương đứng (Vertical)

• Đặc điểm: Van được gắn trên các trục ống dẫn nước từ dưới lên cao hoặc từ trên xuống.

• Khi nào nên dùng: Dùng cho các trục đứng cấp nước nhà cao tầng, đầu ra của bơm chìm, đường ống hút giếng khoan.

• Loại van phù hợp: Bắt buộc sử dụng van 1 chiều lò xo (Spring check), van 1 chiều đĩa chìm hoặc van 1 chiều dạng bóng (Ball check) để đảm bảo đĩa van đóng kín nhờ lực lò xo mà không phụ thuộc hoàn toàn vào trọng lực.

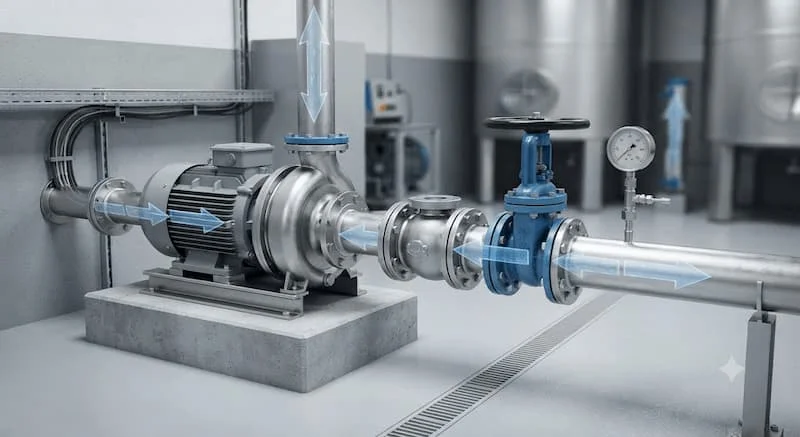

Lắp tại vị trí máy bơm (Đường hút và đường đẩy)

• Lắp trên đường hút (Lắp trước máy bơm / Luppe - Giỏ bẫy): Van được gắn dưới đáy ống hút (rọ bơm) chìm trong bể nước. Mục đích là giữ chân cặn và giữ nước mồi không bị tuột khỏi buồng bơm khi tắt máy.

• Lắp trên đường đẩy (Lắp van sau máy bơm): Van được lắp ngay tại đầu ra của máy bơm (trước van cổng/van điều tiết). Việc lắp van sau máy bơm giúp ngăn áp lực nước dội ngược về làm vỡ buồng bơm hoặc xoay ngược cánh quạt gây cháy mô-tơ.

Những thông số cần kiểm tra trước khi lắp

Để quá trình thực hiện cách lắp check valve diễn ra mượt mà và không phát sinh sự cố, bạn cần rà soát kỹ các thông số kỹ thuật sau:

• Kích cỡ đường ống (DN): Chọn van có DN khớp hoàn toàn với đường ống (DN15, DN50, DN100...).

• Cấp áp suất danh nghĩa (PN): Đảm bảo áp suất làm việc của van (PN10, PN16, PN25) cao hơn áp suất vận hành tối đa của hệ thống.

• Lưu lượng và vận tốc dòng chảy: Giúp chọn loại van có độ sụt áp (Pressure Drop) phù hợp, không gây hiện tượng rung lắc.

• Nhiệt độ môi chất: Chọn vật liệu gioăng (EPDM, PTFE) và thân van tương thích với nhiệt độ nước nóng hoặc hơi.

• Kiểu kết nối: Xác định đúng kiểu nối ren (cho ống nhỏ dưới DN50), nối mặt bích (JIS, DIN, ANSI cho ống lớn) hoặc kiểu kẹp kẹp Wafer siêu gọn.

• Vật liệu chế tạo: Gang đúc, Inox 304/316, Đồng thau hay Nhựa PVC tùy thuộc vào môi chất là nước sạch, nước thải hay hóa chất.

• Ký hiệu hướng dòng chảy: Xác định chính xác chiều van 1 chiều qua mũi tên đúc trên thân.

So sánh cách lắp của từng loại van 1 chiều

Mỗi loại cấu tạo van một chiều sẽ có những yêu cầu khắt khe riêng về góc độ và vị trí lắp đặt:

Khi nào cần lắp van 1 chiều?

Hệ thống đường ống nếu thiếu đi van một chiều sẽ rất dễ gặp các tổn thất nghiêm trọng. Dưới đây là các trường hợp bắt buộc phải trang bị:

• Hệ thống máy bơm dân dụng và công nghiệp: Giữ nước mồi cho bơm và ngăn nước dội ngược khi dừng đột ngột.

• Trạm bơm tăng áp tòa nhà: Ngăn nước từ các tầng cao áp ngược về làm hỏng cụm bơm bên dưới.

• Hệ thống PCCC: Duy trì áp lực nước thường trực trong các ống nhánh, ngăn nước chữa cháy chảy ngược về bể ngầm.

• Mạng lưới cấp nước sạch đô thị: Ngăn ô nhiễm ngược (back-siphonage) từ thiết bị của hộ tiêu thụ chảy dội về đường ống chung.

• Hệ thống HVAC & Chiller: Khống chế dòng nước lạnh/nước nóng đi đúng nhánh thiết bị đang hoạt động.

• Nhà máy hóa chất & Xử lý nước thải: Ngăn hóa chất ăn mòn hoặc chất thải dội ngược gây ô nhiễm chéo.

Những sai lầm thường gặp khi lắp van 1 chiều

Rất nhiều sự cố hỏng hóc đường ống xuất phát từ những sơ suất nhỏ trong quá trình thi công cách lắp van 1 chiều:

• Lắp ngược chiều mũi tên Flow: Đây là lỗi phổ biến nhất. Lắp ngược chiều khiến van chặn hoàn toàn dòng chảy, gây tăng áp cục bộ dẫn đến vỡ ống hoặc cháy máy bơm.

• Chọn sai loại van cho ống đứng: Sử dụng van 1 chiều lá lật cho đường ống đứng có dòng chảy từ trên xuống, khiến đĩa van không thể đóng kín.

• Đặt van quá gần co, tê hoặc đầu ra máy bơm: Dòng chảy xoáy rối (turbulent flow) ngay sau bơm sẽ làm đĩa van va đập va đập liên tục (vừa gây ồn vừa mau gãy trục).

• Siết bulong mặt bích lệch lực: Siết không đều chéo góc làm vênh thân van, gây kẹt đĩa hoặc rò rỉ nước ở mặt gioăng.

• Không vệ sinh lòng ống trước khi lắp: Xỉ hàn, rác bẩn hoặc cát sạn bám vào ghế van làm van bị hở, không thể đóng kín 100%.

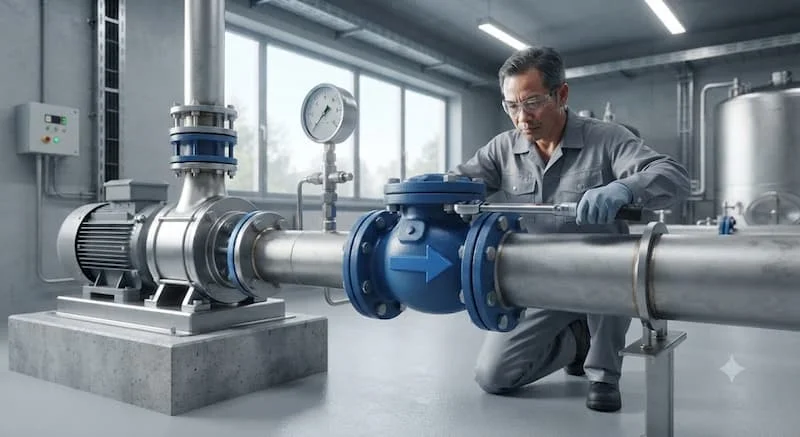

Quy trình cách lắp van 1 chiều đúng kỹ thuật

Để hệ thống vận hành êm ái và không bị rò rỉ, kỹ sư nên tuân thủ đúng 8 bước quy chuẩn trong hướng dẫn lắp van một chiều sau:

Bước 1: Kiểm tra van và phụ kiện

Bóc hộp kiểm tra bề mặt van, đảm bảo đĩa van đóng mở trơn tru bằng tay, gioăng cao su không bị rách hay biến dạng.

Bước 2: Vệ sinh sạch sẽ đường ống

Xả nước hoặc dùng khí nén thổi sạch toàn bộ mạt sắt, xỉ hàn, cát bẩn bên trong hai đầu ống kết nối.

Bước 3: Xác định chiều Flow

Quan sát kỹ mũi tên chiều van 1 chiều đúc trên thân van và đối chiếu với hướng di chuyển thực tế của dòng nước.

Bước 4: Đặt van đúng vị trí và khoảng cách

Căn khoảng cách van cách máy bơm tối thiểu từ 5D đến 10D để đảm bảo dòng chảy đi vào van là dòng chảy thẳng, ổn định.

Bước 5: Đặt gioăng làm kín

Chèn gioăng cao su (EPDM hoặc PTFE) vào giữa mặt bích van và mặt bích đường ống. Nếu dùng nối ren, hãy quấn băng tan (cao su non) vừa đủ dày theo chiều ren vặn.

Bước 6: Tiến hành kết nối

Vặn ren hoặc xỏ bulong qua các lỗ mặt bích. Đảm bảo van nằm thẳng hàng tuyệt đối với đường ống, không bị cưỡng ép lệch tâm.

Bước 7: Siết bulong đúng lực

Siết ê-cu bulong theo quy tắc đối xứng chéo góc (hình sao) từ từ cho đến khi đạt lực siết tiêu chuẩn.

Bước 8: Kiểm tra kín nước và vận hành thử

Mở bơm từ từ, quan sát các điểm nối xem có rò rỉ không. Lắng nghe âm thanh vận hành xem van có đóng mở êm ái hay bị va đập mạnh.

Checklist sau khi lắp đặt

Sau khi hoàn thành thi công, hãy rà soát kỹ bảng kiểm tra dưới đây trước khi bàn giao công trình:

• Mũi tên trên thân van trỏ đúng theo chiều dòng chảy mong muốn.

• Van tự động đóng mở trơn tru, không bị kẹt cơ học.

• Không có hiện tượng rò rỉ nước ở các mối nối ren hoặc mặt bích.

• Van vận hành êm, không phát ra tiếng va đập lớn (chống búa nước tốt).

• Đường ống không bị rung lắc mãnh liệt khi máy bơm khởi động hoặc ngắt điện.

• Áp suất đầu ra và lưu lượng đạt chuẩn theo thiết kế.

• Không xảy ra hiện tượng nước chảy ngược về bể khi tắt máy bơm.

FAQ - Câu hỏi thường gặp

Cách lắp van 1 chiều ngang hay đứng tốt hơn?

Tùy thuộc vào thiết kế đường ống. Lắp ngang dễ bảo trì và dùng được mọi loại van. Nếu bắt buộc lắp đứng, bạn phải chọn van 1 chiều dạng lò xo hoặc dạng bóng và chỉ áp dụng cho dòng chảy đi từ dưới lên.

Van 1 chiều có thể lắp ngược được không?

Tuyệt đối không. Lắp ngược chiều sẽ khiến đĩa van bị khóa chặt dưới áp lực dòng chảy, chặn đứng hoàn toàn hệ thống và có thể gây nổ đường ống hoặc cháy máy bơm.

Van 1 chiều nên đặt trước hay sau máy bơm?

Nên lắp cả hai ở các vị trí khác nhau: Lắp trước máy bơm (dưới đáy ống hút - luppe) để giữ nước mồi; và lắp van sau máy bơm (trên đường đẩy) để bảo vệ buồng bơm khỏi hiện tượng dội áp nước ngược.

Bao lâu nên kiểm tra và bảo trì van 1 chiều?

Nên kiểm tra định kỳ 3 - 6 tháng/lần đối với van vận hành trong môi trường nước thải, hóa chất; và 6 - 12 tháng/lần đối với hệ thống nước sạch dân dụng.

Van 1 chiều có cần bảo trì không?

Có. Cần tháo nắp van để kiểm tra độ mài mòn của đĩa van, độ đàn hồi của lò xo (nếu có), làm sạch cặn bẩn bám ở ghế van và thay mới gioăng làm kín khi có dấu hiệu rò rỉ.

Tổng kết

Thực hiện cách lắp van 1 chiều đúng kỹ thuật không chỉ giúp hệ thống cấp thoát nước vận hành trơn tru mà còn là giải pháp tiết kiệm hàng đầu để bảo vệ máy bơm và chống lại tác hại của hiện tượng búa nước. Việc chú ý tỉ mỉ từ khâu chọn van, xác định chiều van 1 chiều cho đến lực siết bulong sẽ quyết định độ bền của toàn bộ công trình.
