Van Chia Hơi Là Gì? Nguyên Lý, Cấu Tạo Và Bảng Giá Mới Nhất

Trong các dây chuyền sản xuất tự động hóa hiện đại, việc một máy móc sử dụng đồng thời nhiều xi lanh khí nén cần vận hành độc lập là tình huống diễn ra vô cùng phổ biến. Từ khâu kẹp giữ, đẩy sản phẩm đến đóng gói, nếu không có phương án phân phối khí tối ưu, áp suất sẽ bị sụt giảm bất ngờ khiến hệ thống hoạt động chập chờn, mất ổn định và làm giảm hiệu suất nghiêm trọng. Đó là lý do van chia hơi trở thành thiết bị mắt xích quan trọng giúp phân phối, chuyển hướng và điều khiển chính xác dòng khí nén đến từng cơ cấu chấp hành.

Van Chia Hơi Là Gì?

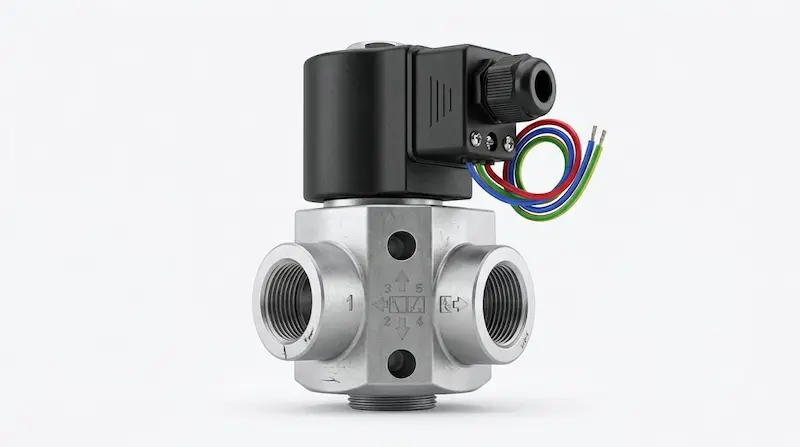

Van chia hơi (van đảo chiều khí nén) là thiết bị điều khiển dòng khí nén bằng cách thay đổi hướng hoặc phân phối khí đến các cổng làm việc khác nhau trong hệ thống, giúp điều khiển xi lanh, cơ cấu chấp hành và các thiết bị tự động hóa vận hành linh hoạt, chính xác.

• Chức năng: Điều hướng, đóng/mở hoặc phân chia dòng khí nén cao áp.

• Vai trò: Trung tâm điều khiển hành trình của xi lanh (đẩy - lùi), đóng mở tay kẹp robot hoặc phân luồng khí cho các cụm máy làm việc song song.

• Các tên gọi khác: Van đảo chiều khí nén, van phân phối khí nén, van solenoid khí nén (khi dùng cuộn coil điện).

Nguyên Lý Hoạt Động Của Van Chia Hơi

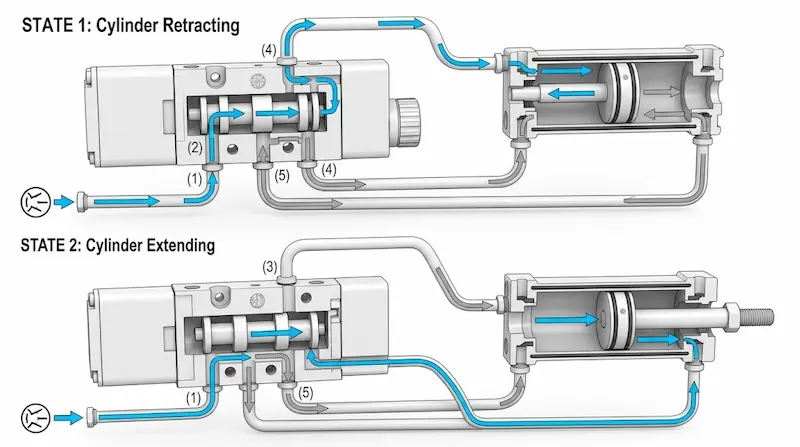

Cơ chế hoạt động của dòng van này dựa trên việc thay đổi vị trí của con trượt (spool) bên trong thân van để đóng hoặc mở các đường dẫn khí tương ứng.

• Sơ đồ luồng khí: Nguồn khí nén $\rightarrow$ Cổng cấp (P) của van chia hơi $\rightarrow$ Chuyển hướng dòng khí $\rightarrow$ Cổng làm việc (A/B) đi tới Xi lanh $\rightarrow$ Khí dư xả ra ngoài qua cổng xả (R/S).

• Cơ chế điều khiển: Chỉ cần một tín hiệu tác động nhẹ (dòng điện qua cuộn coil hoặc lực cơ học), từ trường tạo ra sẽ hút nòng van dịch chuyển. Việc này lập tức mở đường khí nén từ cổng cấp P sang cổng làm việc A, đồng thời mở đường thoát cho cổng B xả khí ra ngoài.

• Vì sao van 5/2 phổ biến nhất? Dòng van 5 cổng 2 vị trí được ưa chuộng nhờ khả năng điều khiển trọn vẹn hai hành trình đi và về của xi lanh tác động kép — giải pháp tối ưu cho 80% ứng dụng công nghiệp hiện nay.

Cấu Tạo Chi Tiết Của Van Chia Hơi

Để vận hành bền bỉ ở tần số đóng mở hàng nghìn lần mỗi giờ, một chiếc van tiêu chuẩn bao gồm các bộ phận cốt lõi:

• Thân van: Thường làm bằng hợp kim nhôm nguyên khối hoặc inox, bề mặt gia công chính xác cao để chống ăn mòn và chịu áp suất.

• Con trượt (Spool): Trục kim loại có các rãnh chia khí, quyết định việc đóng/mở các cổng kết nối khi di chuyển.

• Cuộn coil điện (Solenoid): Chuyển đổi điện năng thành lực từ trường để kéo/đẩy con trượt.

• Lò xo hồi vị: Tự động đưa con trượt về vị trí ban đầu ngay khi ngắt điện hoặc mất tín hiệu điều khiển.

• Gioăng làm kín (O-ring): Chất liệu cao su NBR hoặc Viton giúp ngăn chặn hoàn toàn tình trạng rò rỉ khí giữa các khoang.

• Cổng khí & Đầu nối điện: Thiết kế chuẩn ren công nghiệp (G1/8 - G1/2) và giắc cắm chuẩn DIN chống nước.

Phân Loại Van Chia Hơi Phổ Biến

Theo số cổng và số vị trí

• Van 2/2 (2 cổng 2 vị trí): Dùng để đóng/mở dòng khí đơn thuần (ON/OFF).

• Van 3/2 (3 cổng 2 vị trí): Chuyên dùng điều khiển xi lanh tác động đơn (xi lanh có lò xo hồi).

• Van 5/2 (5 cổng 2 vị trí): Dùng điều khiển xi lanh tác động kép. Ưu điểm là phản ứng nhanh; nhược điểm là chỉ có 2 trạng thái duỗi hết hoặc thu hết.

• Van 5/3 (5 cổng 3 vị trí): Thêm vị trí đóng/xả ở giữa, cho phép dừng xi lanh ở bất kỳ vị trí nào trên hành trình.

Theo phương thức điều khiển

• Cơ học / Tay gạt: Điều khiển thủ công bằng nút nhấn, bàn đạp chân hoặc cần gạt.

• Điện từ (Solenoid): Tự động hóa hoàn toàn thông qua tín hiệu từ PLC, rơ le.

• Khí nén (Pneumatic control): Dùng chính áp suất khí nén để kích van, an toàn trong môi trường chống cháy nổ.

Theo kiểu lắp đặt

• Lắp ren trực tiếp: Phù hợp cho hệ thống đơn lẻ, dễ thay thế.

• Lắp đế (Manifold): Gom nhiều van về một đế chung, giúp tủ điện gọn gàng và tiết kiệm đường ống dẫn khí.

Thông Số Kỹ Thuật Cần Quan Tâm

Khi lựa chọn van chia hơi, các kỹ sư cần đối chiếu kỹ các thông số sau với thiết kế hệ thống:

• Kích thước cổng: Phổ biến gồm G1/8 (ren 9.6mm), G1/4 (ren 13mm), G3/8 (ren 17mm) và G1/2 (ren 21mm).

• Điện áp điều khiển: 24VDC (an toàn, chuẩn tự động hóa) hoặc 220VAC (dễ đấu nối trực tiếp).

• Áp suất làm việc: Dải tiêu chuẩn từ $0.15 - 0.8\text{ MPa}$ ($1.5 - 8\text{ bar}$ ).

• Lưu lượng khí (Cv/Qn): Quyết định tốc độ di chuyển của xi lanh.

• Cấp bảo vệ IP: Thường đạt IP65 chống bụi và nước văng.

So Sánh Van Chia Hơi Với Các Thiết Bị Khí Nén Khác

Phân biệt van chia và bộ chia khí: Bộ chia khí (Manifold block) chỉ là một khối kim loại xẻ rãnh để chia 1 đường khí vào thành 4-8 đường ra thụ động. Trong khi đó, van chia có cơ cấu chủ động điều khiển việc khí nén sẽ đi ra cổng nào và xả ở cổng nào. Việc kết hợp gá lắp van lên bộ chia khí sẽ giúp hệ thống đạt hiệu suất cao nhất.

Ứng Dụng Thực Tế Trong Công Nghiệp

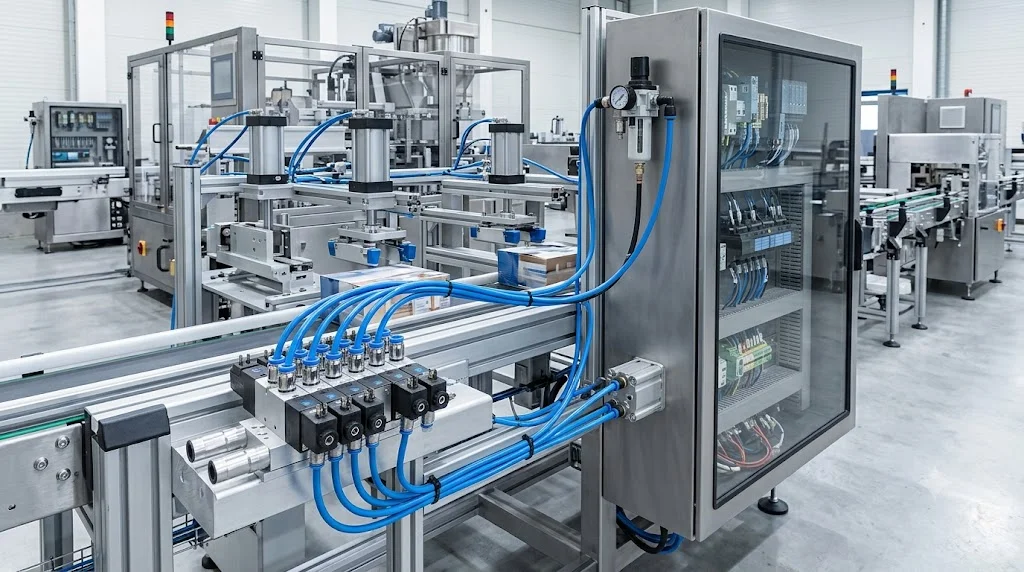

Nhờ tính linh hoạt và độ chính xác cao, thiết bị xuất hiện ở hầu hết các dây chuyền sản xuất:

• Máy đóng gói & Dây chuyền thực phẩm: Điều khiển các xi lanh gạt sản phẩm, dán nhãn, dập hộp với tốc độ cao.

• Chế tạo cơ khí & Máy CNC: Điều khiển cơ cấu kẹp phôi tự động, thay dao tự động trong máy gia công.

• Cánh tay Robot & Tự động hóa: Phân phối khí nén chính xác cho các ngón kẹp cơ khí, hút chân không phân loại linh kiện điện tử.

Ví dụ thực tế: Trong một máy đóng chai tự động, khi cảm biến phát hiện chai đã vào đúng vị trí, PLC phát tín hiệu 24V đến cuộn coil của van 5/2. Van lập tức đảo chiều, đưa khí nén vào xi lanh để dập nắp chai. Khi dập xong, van ngắt điện và lò xo đưa xi lanh lùi về chỉ trong $0.2\text{ giây}$ .

Những Sai Lầm Thường Gặp Khi Sử Dụng

• Chọn sai điện áp cuộn coil: Cắm nhầm nguồn 220VAC vào coil 24VDC gây cháy nổ coil ngay lập tức.

• Không lắp bộ lọc khí nén (FRL): Khí nén chứa nước và bụi bẩn làm xước con trượt, kẹt nòng van và rách gioăng cao su.

• Chọn lưu lượng (Kích thước cổng) quá nhỏ: Khiến xi lanh di chuyển chậm chạp, không đạt tốc độ yêu cầu của dây chuyền.

• Bỏ qua việc xả ngưng tụ nước: Nước tích tụ lâu ngày làm oxy hóa thân van bên trong, giảm tuổi thọ thiết bị trầm trọng.

Checklist Chọn Van Chia Phù Hợp

• $\checkmark$ Xác định số cổng và số vị trí cần dùng (3/2 hay 5/2, 5/3).

• $\checkmark$ Lựa chọn kiểu kích hoạt (Điện từ 24VDC, 220VAC hay Tay gạt).

• $\checkmark$ Tính toán lưu lượng khí nén và chọn kích thước ren phù hợp (G1/8 - G1/2).

• $\checkmark$ Kiểm tra áp suất vận hành tối đa của hệ thống.

• $\checkmark$ Xác định môi trường làm việc để chọn cấp bảo vệ IP65/IP67.

• $\checkmark$ Ưu tiên thương hiệu uy tín, có đầy đủ chứng nhận CO/CQ và bảo hành chính hãng.

Hướng Dẫn Lắp Đặt Và Bảo Dưỡng

Các bước lắp đặt chuẩn kỹ thuật:

1. Ngắt hoàn toàn nguồn cấp khí nén và nguồn điện trước khi thao tác.

2. Xác định đúng các cổng: P (Cổng khí vào), A/B (Cổng ra xi lanh), R/S hoặc EA/EB (Cổng xả khí).

3. Sử dụng băng tan (cao su non) quấn vừa đủ quanh ren đầu nối để chống rò rỉ.

4. Đấu nối dây điện vào giắc cắm coil, siết chặt ốc cố định chống nước.

5. Cấp khí, thử áp và test tín hiệu điện để kiểm tra khả năng đảo chiều.

Lưu ý bảo dưỡng: Luôn duy trì lắp bộ lọc đôi (Lọc nước + Phun dầu) phía trước van. Định kỳ 6 tháng kiểm tra vệ sinh bụi bẩn bám trên thân van và thay thế gioăng nếu phát hiện hiện tượng xì khí nhẹ.

FAQ - Câu Hỏi Thường Gặp

Van chia hơi và van điện từ có giống nhau không?

Van điện từ (Solenoid valve) là khái niệm chung chỉ các dòng van điều khiển bằng điện. Van chia là một nhánh thuộc van điện từ nhưng chuyên dùng để phân phối và đảo chiều dòng khí nén.

Nên chọn van 3/2 hay 5/2?

Nếu bạn dùng xi lanh 1 chiều (có lò xo tự hồi), hãy chọn van 3/2. Nếu dùng xi lanh 2 chiều (tác động kép), bắt buộc phải chọn van 5/2 hoặc 5/3.

Dùng điện áp 24VDC hay 220VAC tốt hơn?

Nên ưu tiên dùng 24VDC vì tính an toàn cho kỹ thuật viên khi vận hành, tránh rủi ro rò rỉ điện và dễ tích hợp trực tiếp với đầu ra PLC.

Có bắt buộc phải lắp bộ lọc khí trước van không?

Rất cần thiết. Hơn 70% sự cố kẹt van chia xuất phát từ việc khí nén bị lẫn nước, cặn gỉ sét và bụi bẩn công nghiệp.

Kết Luận

Một hệ thống tự động hóa vận hành trơn tru, chính xác và tiết kiệm năng lượng phụ thuộc rất lớn vào việc lựa chọn đúng dòng van chia chất lượng. Hiểu rõ cấu tạo, thông số kỹ thuật cũng như lắp đặt đúng quy trình sẽ giúp bạn tối ưu chi phí vận hành và nâng cao tuổi thọ cho toàn bộ dây chuyền sản xuất.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về van chia hơi
