Stainless Steel Compression Fitting: Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn

Trong các hệ thống đo lường (instrumentation), dẫn khí nén cao áp hay đường ống dẫn hóa chất nguy hại, hiện tượng rò rỉ lưu chất dù là nhỏ nhất cũng có thể dẫn đến thất thoát áp suất, gây hỏng hóc thiết bị hoặc đe dọa an toàn lao động. Sự xuất hiện của stainless steel compression fitting (đầu nối nén inox) đã mang lại giải pháp kết nối hoàn hảo nhờ cơ chế nén ferrule không cần hàn. Việc hiểu rõ cấu tạo, nguyên lý vận hành cũng như cách lựa chọn sản phẩm phù hợp sẽ giúp các kỹ sư tối ưu hóa chi phí thi công, bảo đảm độ kín tuyệt đối và kéo dài tuổi thọ cho toàn bộ hệ thống công nghiệp.

Stainless Steel Compression Fitting Là Gì?

Đầu nối nén inox là loại phụ kiện kết nối ống inox bằng cơ chế nén đai ốc và vòng chêm (ferrule) mà không cần hàn hay taro ren trực tiếp lên thành ống. Thiết bị được ứng dụng rộng rãi trong các hệ thống đo lường, khí nén, thủy lực và dẫn chất lỏng công nghiệp.

Trong ngành kỹ thuật tại Việt Nam, thiết bị này còn được gọi là đầu nối nén inox hay phụ kiện nối nén inox. Chức năng cốt lõi của phụ kiện là tạo ra mối nối kín khít tuyệt đối, chống rò rỉ lưu chất và chịu được áp suất cao trong quá trình vận hành. Sản phẩm thường được chế tạo từ các mác thép không gỉ cao cấp như SS304, SS316 và SS316L nhằm đảm bảo khả năng chống ăn mòn và chịu tải trọng cơ học vượt trội trong nhiều môi trường làm việc khắc nghiệt.

Cấu Tạo Và Nguyên Lý Hoạt Động

Để đạt được khả năng làm kín vượt trội mà không cần dùng đến mối hàn hay keo dán chuyên dụng, một bộ đầu nối nén inox tiêu chuẩn chuẩn kỹ thuật được cấu tạo từ 5 thành phần chính:

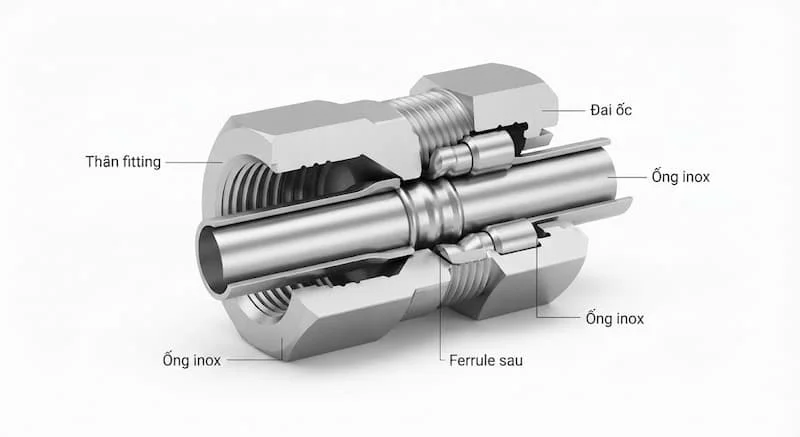

Cấu tạo chi tiết

• Thân fitting (Body): Phần khung chứa luồng chảy, có thiết kế vai chặn ống và ren ngoài để vặn đai ốc.

• Đai ốc siết (Nut): Dùng để siết chặt, truyền lực tác động đẩy các ferrule tiến về phía trước.

• Ferrule trước (Front Ferrule): Vòng chêm phía trước, đóng vai trò tạo bề mặt làm kín chính giữa thân fitting và thành ống.

• Ferrule sau (Back Ferrule): Vòng chêm phía sau, có nhiệm vụ "ngoạm" nhẹ vào thành ống để giữ chặt ống chống bị tuột dưới áp suất cao.

• Ống inox (Stainless Steel Tube): Đoạn ống dẫn có bề mặt ngoài nhẵn bóng được chèn trực tiếp vào lòng fitting.

Nguyên lý hoạt động

Cơ chế vận hành hoàn toàn dựa trên sự nén ép cơ học chính xác:

1. Khi vặn đai ốc (Nut), lực siết tiến dọc theo chiều trục sẽ đẩy ferrule sau tịnh tiến về phía trước.

2. Ferrule sau tác dụng lực nén đẩy ferrule trước chui sâu vào khoang côn của thân fitting.

3. Ferrule trước bị biến dạng dẻo, nén chặt vào lòng thân fitting để tạo lớp mép sealed làm kín tuyệt đối.

4. Đồng thời, ferrule sau ngoạm bám chắc vào thành ngoài ống inox, tạo điểm tựa giữ cố định ống.

Chính nhờ cơ chế song vòng chêm (double ferrule) này, mối nối không làm biến dạng đường kính trong của ống, giúp giảm tối đa sự rò rỉ, chống rung lắc cơ học và có thể tháo lắp bảo trì một cách dễ dàng mà không làm ảnh hưởng đến cấu trúc tuyến ống.

Các Loại đầu nối nén inox Phổ Biến

Để phục vụ đa dạng sơ đồ thiết kế đường ống, sản phẩm được chế tạo với nhiều hình dáng, vật liệu và tiêu chuẩn kỹ thuật khác nhau:

Phân loại theo hình dạng kết nối

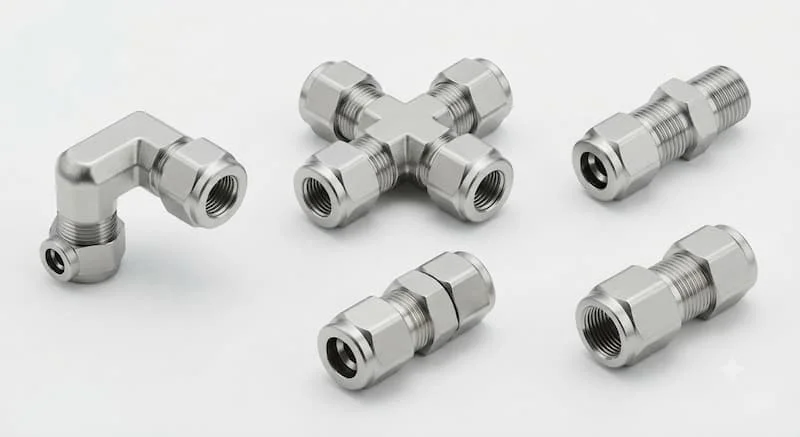

• Union (Nối thẳng): Dùng để nối thẳng hai đoạn ống inox cùng kích thước.

• Elbow (Nối góc 90°): Chuyển hướng tuyến ống một góc vuông.

• Tee (Nối chữ T) & Cross (Nối chữ thập): Phân chia dòng chảy thành 3 hoặc 4 nhánh.

• Reducer (Nối giảm): Kết nối hai đoạn ống có đường kính khác nhau.

• Male / Female Connector (Đầu nối ren ngoài / ren trong): Chuyển đổi từ đầu nén ống sang kết nối ren NPT, BSPT để gắn vào van hoặc thiết bị.

• Bulkhead Union (Nối xuyên vách): Thiết kế chuyên dụng để xuyên qua vách tủ điện, vách bồn chứa.

• Cap / Plug (Nắp bịt ống / Bịt lỗ fitting): Dùng để ngắt dòng chảy tại đầu ống hoặc cổng fitting chờ.

Phân loại theo vật liệu và tiêu chuẩn

• Vật liệu:

  • SS304: Khả năng chống ăn mòn cơ bản, chi phí tối ưu, phù hợp khí nén, nước sạch, thực phẩm nhẹ.

  • SS316: Chứa Molybdenum giúp chống ăn mòn hóa chất, muối biển và axit loãng cực tốt.

  • SS316L: Hàm lượng Carbon thấp, dẻo dai hơn, tăng cường độ bền ở các vị trí có nguy cơ ăn mòn ranh giới hạt.

• Tiêu chuẩn sản xuất: Sản xuất tuân thủ nghiêm ngặt theo chuẩn DIN (Đức), ANSI (Mỹ), ISO hay JIS (Nhật Bản), đảm bảo tính lắp ráp lẫn chính xác.

Thông Số Kỹ Thuật Cần Quan Tâm

Khi lựa chọn đầu nối nén inox, việc đọc hiểu các chỉ số kỹ thuật ảnh hưởng trực tiếp đến độ an toàn và độ bền của hệ thống:

• Kích thước ống (Tube OD): Thường từ 1/8" đến 2" (hoặc dải mm từ 3mm đến 50mm). Đường kính ngoài của ống (OD) phải khớp tuyệt đối với thông số nén của fitting.

• Áp suất làm việc (Working Pressure): Có thể chịu được áp suất từ vài trăm PSI đến hơn 10.000 PSI tùy thuộc vào kích thước fitting và độ dày thành ống.

• Nhiệt độ vận hành: Vật liệu kim loại SS316 chịu được nhiệt độ kéo dài từ -200°C đến 650°C.

• Loại ren kết nối: Phổ biến nhất là ren NPT (tiêu chuẩn Mỹ, ren côn tự làm kín) hoặc BSPT/BSPP (tiêu chuẩn Châu Âu/Châu Á).

• Độ dày thành ống (Wall Thickness): Thành ống phải đủ độ cứng chuẩn kỹ thuật để chịu lực ngoạm của ferrule mà không bị bẹp dính. [chèn link: ống inox vi sinh]

So Sánh Compression Fitting Với Các Loại Đầu Nối Khác

Mỗi phương pháp kết nối đường ống đều có thế mạnh riêng. Bảng phân tích dưới đây sẽ giúp định hình rõ sự vượt trội của phụ kiện nén inox:

Kết luận: Nên sử dụng Compression Fitting khi đường ống yêu cầu độ kín tuyệt đối ở áp suất cao, không gian thi công hẹp, cấm phát sinh tia lửa hàn và đòi hỏi khả năng tháo lắp bảo trì thường xuyên.

Đầu nối nén inox Được Sử Dụng Ở Đâu?

Sản phẩm là thành phần cốt lõi xuất hiện trong vô số ngành công nghiệp kỹ thuật cao:

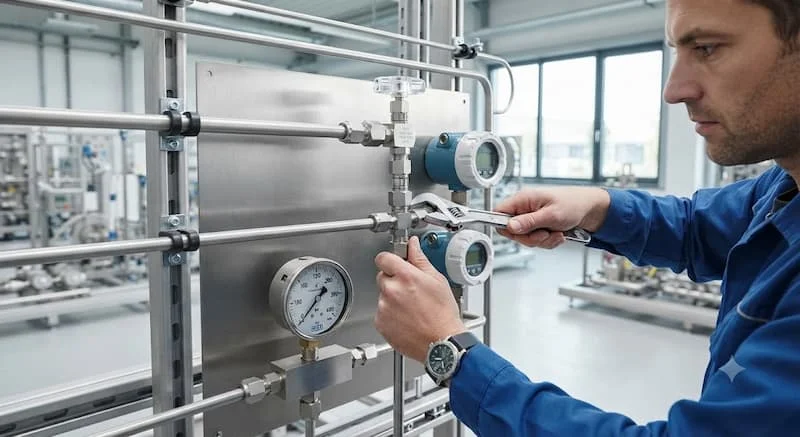

• Hệ thống Đo lường (Instrumentation): Kết nối cảm biến áp suất, van đo lưu lượng, đồng hồ đo áp trong các trung tâm điều khiển.

• Hệ thống Khí nén & Thủy lực áp cao: Dẫn khí N2, O2, Ar hoặc dầu thủy lực trong các nhà máy tự động hóa.

• Công nghiệp Dầu khí & Hóa chất: Vận chuyển hóa chất ăn mòn, dung môi, gas trên các giàn khoan và nhà máy lọc hóa dầu.

• Ngành Thực phẩm & Dược phẩm: Sử dụng SS316L đáp ứng tiêu chuẩn vệ sinh an toàn, chống tích tụ vi khuẩn.

• Nhà máy Điện & Xử lý nước: Dẫn hơi nước mẫu, hóa chất xử lý nước trong hệ thống lò hơi nhiệt điện.

Sai Lầm Thường Gặp Khi Lựa Chọn Và Hậu Quả

Sử dụng phụ kiện nén không đúng cách sẽ gây ra những hệ lụy nghiêm trọng cho hạ tầng vận hành:

• Chọn sai kích thước ống: Dùng ống kích thước hệ Metric (mm) cho fitting hệ Fractional (Inch) làm méo ferrule, gây rò rỉ lập tức.

• Trộn lẫn linh kiện khác hãng: Dùng đai ốc của hãng này kết hợp với ferrule của hãng khác khiến góc nén không đồng bộ, làm giảm khả năng chịu áp.

• Siết quá lực hoặc chưa đủ lực: Siết thiếu lực khiến mối nối bị trượt tuột khi có áp; siết quá lực làm móp bẹp ống và vỡ ferrule.

• Sử dụng ống inox quá cứng hoặc bị xước: Bề mặt ống bị xước sâu khiến mép ferrule không thể làm kín, gây rò rỉ khí vi mô.

• Dùng sai mác thép: Sử dụng SS304 trong môi trường hơi muối biển sẽ khiến đầu nối bị ăn mòn lỗ (pitting corrosion) chỉ sau thời gian ngắn.

Cách Lựa Chọn đầu nối nén inox

Ứng dụng checklist chuẩn dưới đây giúp đảm bảo hệ thống vận hành an toàn tuyệt đối:

• Xác định chính xác kích thước đường kính ngoài (Tube OD) và độ dày thành ống.

• Chọn loại vật liệu tương thích với môi chất (SS304 cho nước/khí sạch; SS316/SS316L cho hóa chất/nước biển).

• Xác định áp suất vận hành tối đa và nhiệt độ làm việc của tuyến ống.

• Kiểm tra loại ren kết nối (NPT, BSPT hay BSPP) của thiết bị ngoại vi.

• Lựa chọn chuẩn hình dạng kết nối (Straight, Elbow, Tee, Bulkhead...).

• Ưu tiên thương hiệu phân phối uy tín, cung cấp đầy đủ chứng chỉ CO/CQ và chứng nhận thử nghiệm áp suất.

Lưu Ý Khi Lắp Đặt Và Bảo Dưỡng

Tuân thủ đúng thao tác kỹ thuật giúp đảm bảo mối nối kín tuyệt đối ngay từ lần siết đầu tiên:

1. Cắt ống chuẩn xác: Cắt vuông góc 90 độ bằng dụng cụ cắt ống chuyên dụng, làm sạch bavia cả bên trong lẫn bên ngoài đầu ống.

2. Đút ống ngập vai: Cắm ống inox đi hết hành trình vào lòng fitting cho đến khi chạm sát vào vai chặn đệm.

3. Thao tác siết đai ốc: Siết bằng tay cho đến khi chặt, sau đó dùng cờ lê siết thêm 1-1/4 vòng (đối với size từ 1/4" đến 1") theo đúng khuyến cáo nhà sản xuất.

4. Không tái sử dụng ferrule cũ: Khi tháo rời bảo trì, nếu phát hiện vòng chêm ferrule đã biến dạng, tuyệt đối không dùng lại mà cần thay mới bộ ferrule.

5. Kiểm tra rò rỉ: Sử dụng dung dịch bọt xà phòng hoặc máy dò khí chuyên dụng để thử kín sau khi hoàn tất thi công.

Câu Hỏi Thường Gặp

Đầu nối nén inox là gì?

Stainless Steel Compression Fitting là loại phụ kiện nối nén bằng thép không gỉ, giúp kết nối các ống inox chặt chẽ bằng cơ chế siết đai ốc ép ferrule mà không cần hàn hay taro ren.

Compression Fitting có chịu áp suất cao không?

Có. Nhờ cơ cấu hai vòng chêm ngoạm chặt vào thành ống, các dòng đầu nối nén inox cao cấp có thể chịu được áp suất vận hành lên tới vài nghìn đến 10.000 PSI.

Nên chọn vật liệu SS304 hay SS316?

Nên chọn SS304 cho các ứng dụng thông thường như nước sạch, khí nén để tiết kiệm chi phí. Với môi trường hóa chất, nước biển, dầu khí hoặc thực phẩm, SS316/SS316L là lựa chọn bắt buộc để chống ăn mòn.

Stainless steel compression fitting có tái sử dụng được không?

Thân fitting và đai ốc có thể tái sử dụng nhiều lần. Tuy nhiên, các vòng chêm ferrule đã bị biến dạng nén vào ống thì không nên tái sử dụng cho đoạn ống mới nhằm đảm bảo độ kín.

Có cần hàn khi lắp Compression Fitting không?

Hoàn toàn không. Phụ kiện hoạt động thuần túy dựa trên lực siết cơ học, loại bỏ hoàn toàn các công đoạn hàn cắt phức tạp.

Lựa Chọn Stainless Steel Compression Fitting Giúp Hệ Thống Vận Hành An Toàn

Sử dụng stainless steel compression fitting là giải pháp kỹ thuật ưu việt giúp tối ưu hóa công tác lắp đặt đường ống, đảm bảo khả năng làm kín tuyệt đối, chống rò rỉ lưu chất nguy hại và nâng cao độ an toàn cho toàn bộ hạ tầng nhà máy. Lựa chọn đúng kích thước, mác thép và thực hiện quy trình siết nén chuẩn xác sẽ mang lại hiệu quả vận hành vượt trội và giảm thiểu tối đa chi phí bảo trì.

Nếu bạn đang tìm kiếm các dòng Stainless Steel Compression Fitting chất lượng cao với đầy đủ chủng loại (SS304, SS316, SS316L), đa dạng kích thước chuẩn ANSI/DIN cùng báo giá cạnh tranh nhất, hãy liên hệ ngay với chúng tôi để nhận sự tư vấn kỹ thuật chuyên sâu từ đội ngũ chuyên gia đối với stainless steel compression fitting.
