Disk Check Valve: Cấu Tạo, Nguyên Lý Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong các hạ tầng đường ống công nghiệp hiện đại, sự cố va đập thủy lực (búa nước) hay dòng chảy dội ngược luôn là "kẻ thù" hàng đầu làm nứt vỡ đường ống và vặn xoắn trục máy bơm. Để giải quyết triệt để vấn đề này, việc trang bị disk check valve (van một chiều dạng đĩa) chính là giải pháp kỹ thuật tối ưu. Thiết bị sở hữu thiết kế nhỏ gọn, tốc độ phản hồi siêu nhanh cùng khả năng vận hành bền bỉ trong nhiều môi trường khắc nghiệt. Việc hiểu rõ nguyên lý, thông số và tiêu chí lựa chọn sẽ giúp doanh nghiệp bảo vệ toàn bộ hạ tầng kỹ thuật an toàn và tiết kiệm tối đa chi phí bảo trì.

Disk Check Valve Là Gì?

Disk Check Valve là van một chiều dạng đĩa, sử dụng đĩa van tròn chuyển động tịnh tiến hoặc lật tự động dựa vào lực đẩy dòng chảy để cho phép lưu chất đi theo một hướng duy nhất và ngăn dòng chảy ngược. Thiết bị được lắp đặt phổ biến ở đầu ra của máy bơm, các đoạn ống đứng hoặc trước các thiết bị nhạy cảm trong hệ thống nước, hơi, khí nén và hóa chất.

Tên tiếng Việt của dòng sản phẩm này thường được gọi là van một chiều dạng đĩa hay van một chiều đĩa ép. Khác với dòng van lá lật có kích thước cồng kềnh, cấu trúc van đĩa được tối ưu hóa cực kỳ mỏng gọn. Thiết bị vận hành hoàn toàn tự động theo cơ chế thủy lực: khi áp lực dòng chảy theo chiều thuận thắng được lực nén của lò xo (hoặc trọng lực đĩa van), đĩa sẽ đẩy lùi để mở cho lưu chất đi qua. Ngược lại, ngay khi áp suất đảo chiều, đĩa van lập tức bịt kín ghế van, ngăn dội ngược lưu chất.

Cấu Tạo Và Nguyên Lý Hoạt Động Của van một chiều dạng đĩa

Được đánh giá là một trong những dòng van một chiều có cấu tạo cơ khí tinh xảo và hoạt động tin cậy nhất, sản phẩm gồm các bộ phận phối hợp chặt chẽ:

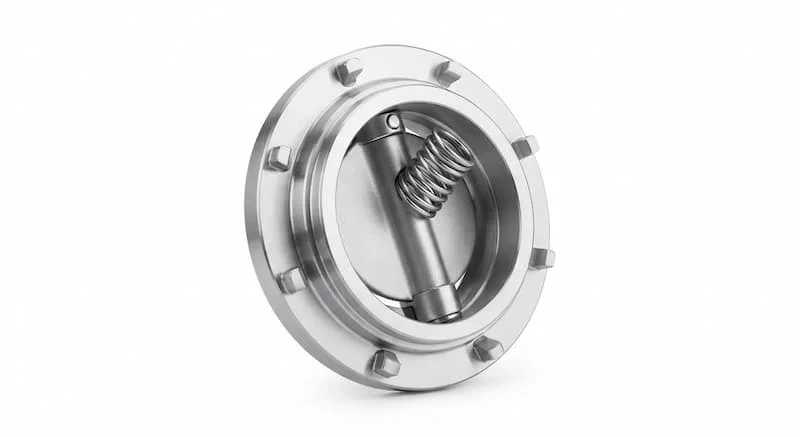

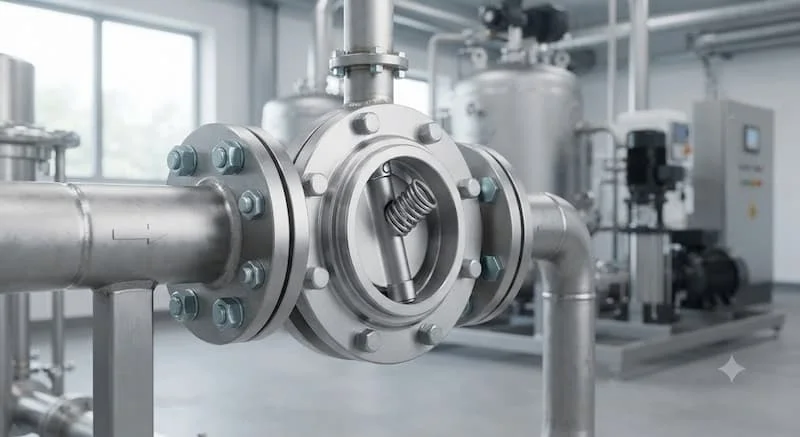

Cấu tạo chi tiết

• Thân van (Body): Phần khung bảo vệ dạng đĩa mỏng hoặc hình trụ, chế tạo từ gang, inox hoặc đồng.

• Đĩa van (Disc): Tấm kim loại tròn hình đĩa có độ phẳng cao, trực tiếp chặn hoặc mở luồng chảy.

• Lò xo trợ lực (Spring): Giữ định vị đĩa van và đẩy đĩa quay về vị trí đóng nhanh chóng khi ngắt áp.

• Trục hướng dẫn (Stem/Guide): Định hướng đĩa van di chuyển tịnh tiến thẳng hàng, không bị xô lệch.

• Gioăng làm kín (Seat/Gasket): Lớp đệm cao su hoặc bề mặt kim loại gia công chính xác chống rò rỉ.

• Kết nối (Ren/Mặt bích/Wafer): Chân kết nối tích hợp trên thân để kẹp giữa hai mặt bích hoặc xoay ren vào ống.

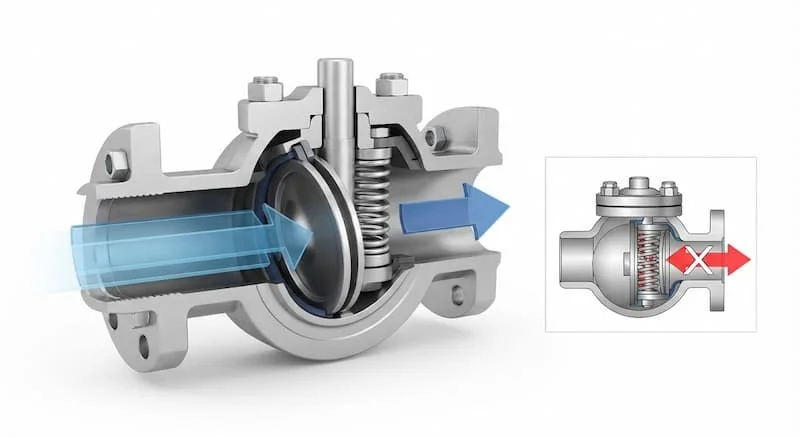

Nguyên lý hoạt động

Cơ chế đóng mở hoàn toàn tự động được thực hiện qua hai bước logic:

1. Dòng chảy thuận: Áp lực từ lưu chất đi theo đúng chiều quy định -> Đẩy đĩa van trượt lùi (nén lò xo lại) -> Lưu chất tự do đi qua lòng van.

2. Dòng chảy ngược: Máy bơm ngắt hoặc áp suất đầu ra cao hơn áp suất đầu vào -> Lò xo giãn ra tức thì kết hợp lực dội ngược đẩy đĩa van ép chặt vào ghế van -> Khóa kín đường ống, ngăn rò rỉ và triệt tiêu búa nước.

Cơ chế đóng tức thời này giúp tiêu giảm đáng kể hiện tượng búa nước, bảo vệ buồng bơm và vỏ van khỏi áp lực va đập đột ngột.

Các Loại van một chiều dạng đĩa Phổ Biến

Để đáp ứng đa dạng môi chất và điều kiện lắp đặt, thiết bị được phân loại chi tiết theo vật liệu, kiểu kết nối và cơ cấu:

Phân loại theo vật liệu chế tạo

• Gang / Gang cầu: Giá thành rẻ, chịu lực cơ học tốt. Phù hợp cho hệ thống cấp thoát nước sạch, PCCC, HVAC.

• Inox 304 / Inox 316: Khả năng chống ăn mòn vượt trội, chịu nhiệt độ cao và hóa chất. Dùng cho ngành thực phẩm, dược phẩm, hóa chất, nước biển.

• Đồng (Brass/Bronze): Kích thước nhỏ gọn, chống ăn mòn cơ bản, phổ biến trong hệ thống nước dân dụng.

• Thép (Carbon Steel): Độ bền chịu nhiệt và chịu áp suất rất cao, dùng chuyên biệt cho đường ống hơi nóng công nghiệp.

Phân loại theo kiểu kết nối và cơ cấu

• Dạng Wafer (Kẹp bích): Thiết kế siêu mỏng, kẹp trực tiếp giữa 2 mặt bích đường ống. Tiết kiệm không gian và giảm trọng lượng đường ống.

• Dạng Nối Ren / Nối Bích: Nối ren dùng cho size nhỏ (DN15–DN50), nối bích cho size lớn yêu cầu tháo lắp định kỳ.

• Cơ chế Có lò xo / Không lò xo: Dòng có lò xo đóng siêu nhanh và lắp được ở mọi hướng; dòng không lò xo dựa vào trọng lực đĩa van nên chỉ thích hợp lắp tuyến ống đứng hoặc ngang nhất định.

Thông Số Kỹ Thuật Cần Quan Tâm

Một kỹ sư khi lựa chọn thiết bị cho công trình cần xem xét kỹ các thông số kỹ thuật, bởi chúng ảnh hưởng trực tiếp đến tuổi thọ vận hành:

• Kích cỡ danh nghĩa (Size): Dải thông số rộng từ DN15 đến DN600.

• Cấp áp suất làm việc (Pressure Rating): Tiêu chuẩn PN10, PN16, JIS 10K, ANSI 150, Class 300. Chọn áp suất sai sẽ gây nứt vỡ vỏ van.

• Nhiệt độ vận hành tối đa: Quyết định vật liệu làm kín. Gioăng EPDM chịu đến 120°C, Viton đến 200°C, làm kín kim loại-kim loại chịu nhiệt độ hơi nóng vượt 300°C.

• Tiêu chuẩn sản xuất: Tuân thủ BS, DIN, JIS, API đảm bảo khoảng cách kết nối chuẩn xác.

• Áp suất mở van (Cracking Pressure): Lực áp suất tối thiểu để thắng lò xo mở đĩa van.

So Sánh van một chiều dạng đĩa Với Các Loại Van Một Chiều Khác

Bảng phân tích chuyên sâu dưới đây chỉ ra sự khác biệt giữa các dòng van một chiều công nghiệp:

Kết luận: Nên chọn van một chiều dạng đĩa khi vị trí lắp đặt bị hạn chế không gian, đòi hỏi khả năng giảm búa nước triệt để và tốc độ phản hồi tức thì.

van một chiều dạng đĩa Được Sử Dụng Ở Đâu?

Sản phẩm được áp dụng đa dạng trong nhiều lĩnh vực công nghiệp và dân dụng nhờ tính linh hoạt:

• Hệ thống cấp thoát nước & Xử lý nước thải: Lắp ở đầu ra máy bơm nước sạch hoặc trạm xử lý nước thải công nghiệp.

• Hệ thống HVAC & PCCC: Duy trì áp lực đường ống trong hệ thống chiller, điều hòa trung tâm và đường ống chữa cháy tự động.

• Đường ống hơi nóng & Khí nén: Chịu nhiệt độ cao trong hệ thống lò hơi, nồi hơi và hệ thống máy nén khí áp cao.

• Ngành hóa chất, thực phẩm, dược phẩm: Van inox 316 tiêu chuẩn đáp ứng quy trình chiết rót và vận chuyển dung dịch ăn mòn hoặc chất lỏng vi sinh.

Sai Lầm Thường Gặp Khi Lựa Chọn Và Hậu Quả

Việc thiếu kiến thức chuyên môn khi chọn mua thiết bị có thể dẫn đến rủi ro nghiêm trọng:

• Chọn sai vật liệu: Dùng thân gang hoặc gioăng cao su thường cho đường ống hơi nóng khiến gioăng bị nung chảy, rò rỉ tức thì.

• Chọn sai tiêu chuẩn mặt bích: Mua van chuẩn JIS 10K lắp cho mặt bích ANSI 150 làm lệch lỗ bulông, không thể thi công.

• Lắp sai chiều dòng chảy: Lắp ngược hướng mũi tên đúc nổi trên thân van chặn đứng toàn bộ lưu chất, gây nổ ống hoặc cháy động cơ bơm.

• Bỏ qua công tác bảo dưỡng: Không vệ sinh rác bẩn đọng ở mặt đĩa khiến van bị kẹt ở trạng thái mở hé, gây hiện tượng chảy ngược liên tục.

Cách Lựa Chọn van một chiều dạng đĩa Đúng Kỹ Thuật

Thực hiện quy trình kiểm tra theo checklist tiêu chuẩn giúp tối ưu chi phí đầu tư:

• Xác định chính xác loại lưu chất (Nước, hơi, khí nén, hóa chất).

• Xác định kích cỡ đường ống danh nghĩa DN.

• Kiểm tra áp suất vận hành tối đa và áp suất va đập của hệ thống.

• Xác định nhiệt độ môi chất làm việc.

• Chọn vật liệu chế tạo thân và gioăng tương thích.

• Chọn kiểu kết nối (Kẹp Wafer, Ren hay Mặt bích).

• Đối chiếu tiêu chuẩn mặt bích hiện có (JIS, DIN, ANSI).

• Đánh giá không gian thi công lắp đặt thực tế.

• Ưu tiên thương hiệu phân phối uy tín có chứng nhận CO/CQ.

Lưu Ý Khi Lắp Đặt Và Bảo Dưỡng

Tuân thủ đúng thao tác kỹ thuật để đảm bảo độ kín và kéo dài tuổi thọ thiết bị:

1. Quan sát mũi tên hướng dòng: Lắp đặt van chính xác theo chiều hướng mũi tên chỉ dẫn đúc nổi trên thân.

2. Kiểm tra độ đồng tâm: Khi kẹp van kiểu Wafer giữa hai bích, cần căn chỉnh tâm van trùng với tâm ống trước khi siết bulông.

3. Siết bulông lực đều: Siết đối xứng hình sao để tránh méo mép van hoặc lệch gioăng làm kín.

4. Vệ sinh đường ống: Thổi rửa sạch xỉ hàn, cát sạn bên trong lòng ống trước khi gắn van.

5. Bảo dưỡng định kỳ: Định kỳ từ 6 đến 12 tháng tháo kiểm tra độ đàn hồi của lò xo và độ nhẵn bề mặt đĩa van.

Câu Hỏi Thường Gặp

van một chiều dạng đĩa là gì?

van một chiều dạng đĩa là dòng van một chiều dạng đĩa, mỏng gọn, tự động chặn dòng chảy ngược nhờ cơ cấu đĩa van kết hợp lò xo phản hồi nhanh.

van một chiều dạng đĩa có khác Swing Check Valve không?

Có. van một chiều dạng đĩa nhỏ gọn hơn, đóng mở nhờ đĩa van trượt tịnh tiến có lò xo trợ lực nên giảm búa nước tốt hơn nhiều so với đĩa van xoay lật của Swing Check Valve.

Có thể lắp van theo phương đứng được không?

Có. Các dòng van một chiều dạng đĩa tích hợp lò xo trợ lực có thể lắp đặt linh hoạt ở cả tuyến ống ngang lẫn tuyến ống đứng (dòng chảy hướng lên).

Disk Check Valve dùng cho nước nóng được không?

Hoàn toàn được. Cần ưu tiên các dòng van thân inox hoặc thép có cấu tạo ghế van làm kín bằng kim loại hoặc gioăng PTFE chịu nhiệt.

Bao lâu nên bảo dưỡng van một lần?

Nên thực hiện kiểm tra, làm sạch cặn bám định kỳ từ 6 đến 12 tháng/lần tùy thuộc vào mức độ sạch của môi chất.

Lựa Chọn Disk Check Valve Phù Hợp Giúp Hệ Thống Vận Hành An Toàn

Thiết bị disk check valve chính là giải pháp hàng đầu giúp ngăn chặn triệt để tình trạng chảy ngược lưu chất, triệt tiêu búa nước nguy hiểm và bảo vệ an toàn tuyệt đối cho hệ thống máy bơm cùng hạ tầng đường ống. Việc lựa chọn chính xác chủng loại, vật liệu và thông số kỹ thuật ngay từ đầu sẽ mang lại hiệu quả vận hành vượt trội và tối ưu chi phí vận hành cho doanh nghiệp.

Nếu bạn đang cần lựa chọn Disk Check Valve phù hợp với hệ thống nước, hơi, dầu hoặc hóa chất, hãy liên hệ ngay để được tư vấn thông số kỹ thuật, báo giá và giải pháp tối ưu theo từng ứng dụng đối với disk check valve.
