SDNR Valve: Giải Pháp Tích Hợp Chống Chảy Ngược Và Khóa Dòng An Toàn Cho Hệ Thống Áp Lực Cao

Trong thiết kế cơ khí động lực và vận hành các hệ thống đường ống công nghiệp, việc bảo vệ các thiết bị đắt tiền như bơm năng cao áp hay lò hơi trước rủi ro sụt áp đột ngột và hiện tượng búa nước là ưu tiên hàng đầu. Thông thường, kỹ sư phải phối hợp nhiều loại van cơ khí riêng biệt để vừa thực hiện nhiệm vụ ngăn dòng ngược, vừa đóng cắt khi bảo trì. Sự xuất hiện của Screw Down Non Return Valve chính là một bước đột phá mang tính tích hợp, đơn giản hóa cấu trúc mạng lưới cơ điện mà vẫn đảm bảo hệ số an toàn cơ khí ở mức tối đa.

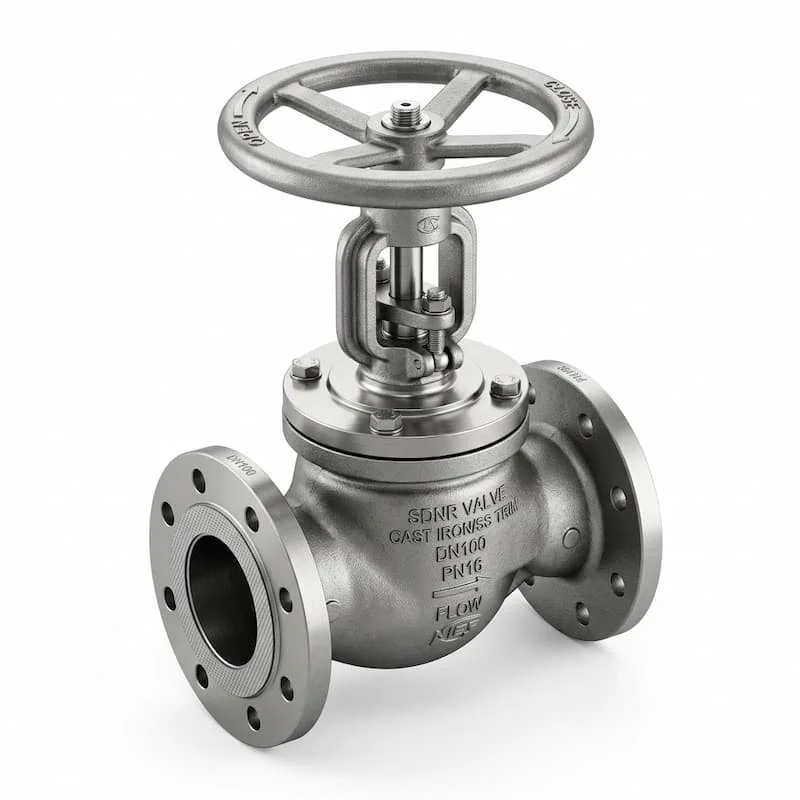

SDNR Valve Là Gì?

Để tối ưu hóa không gian lắp đặt và giảm bớt các mối nối cơ khí trên đường ống áp lực, các kỹ sư lành nghề luôn ưu tiên lựa chọn giải pháp hai trong một mang tên Screw Down Non Return Valve.

SDNR valve (Screw Down Non Return Valve - hay van một chiều hút có tay quay) là dòng van công nghiệp đặc biệt kết hợp hoàn hảo chức năng của một chiếc van cầu khóa dòng bằng tay (Globe Valve) và chức năng tự động chống chảy ngược của van một chiều (Check Valve).

Khi tích hợp vào sơ đồ công nghệ, thiết bị này khẳng định giá trị vận hành vượt trội thông qua 3 vai trò lõi:

• Ngăn dòng chảy ngược tự động: Đĩa van tự động hạ xuống để chặn đứng dòng lưu chất đi ngược hướng thiết kế ngay khi có sự sụt giảm áp suất thượng nguồn.

• Khóa dòng thủ công an toàn: Cho phép kỹ sư chủ động xoay tay quay để ép chặt đĩa van xuống bệ đỡ, cô lập hoàn toàn phân khu đường ống phục vụ công tác bảo trì định kỳ.

• Bảo vệ toàn diện hệ thống: Triệt tiêu các cú sốc áp lực từ hiện tượng búa nước, ngăn ngừa hỏng hóc cho các thiết bị động lực học đắt tiền phía sau.

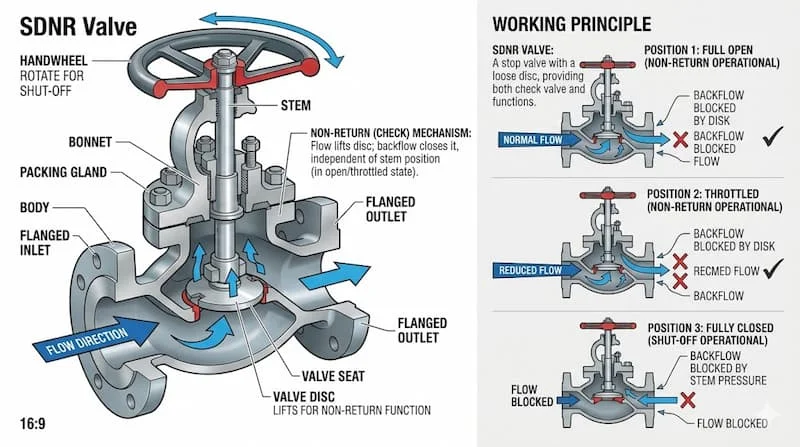

Nguyên Lý Hoạt Động Của Screw Down Non Return Valve

Điểm độc đáo tạo nên tính linh hoạt của dòng van này nằm ở sự tách biệt có tính toán giữa trục van (Stem) và đĩa van (Disc) – điều hoàn toàn không thấy ở một chiếc van cầu thông thường.

Khi tay quay (Handwheel) được xoay mở hoàn toàn, trục van sẽ rút ngược lên trên, tạo ra một khoảng không gian trống phía trên đĩa van. Lúc này, đĩa van không bị gắn chặt vào trục mà đóng vai trò như một đĩa van một chiều tự do.

Nếu dòng lưu chất đi theo chiều thuận, áp suất thủy động sẽ đẩy đĩa van nâng lên, cho phép dòng chảy đi qua. Ngược lại, nếu có xu hướng dòng chảy ngược, áp suất nghịch kết hợp với trọng lực sẽ lập tức ép đĩa van xuống bệ đỡ (Seat), ngăn chặn lưu chất quay lại. Khi muốn đóng khóa dòng hoàn toàn để bảo dưỡng, người vận hành chỉ cần xoay tay quay theo chiều ngược lại. Trục van sẽ tịnh tiến đi xuống, ép chặt đĩa van cố định vào bệ đỡ, khóa dòng tuyệt đối không cho lưu chất lưu thông theo cả hai chiều.

Vì sao Screw Down Non Return Valve được ứng dụng rộng rãi trong boiler và an toàn hơn check valve thường?

Trong các hệ thống lò hơi (Boiler) công nghiệp, dòng hơi nóng luôn có áp suất và nhiệt độ cực cao. Khi lò hơi dừng hoạt động, nếu không có thiết bị chặn đứng tức thì, áp suất chênh lệch sẽ đẩy ngược nước nóng hoặc hơi nóng quay lại làm hỏng bơm cấp hoặc gây ngập nước cục bộ. Screw Down Non Return Valve vừa tự động ngăn dòng ngược này, vừa cung cấp khả năng khóa cơ học bằng tay quay cực kỳ chắc chắn để công nhân an tâm bảo trì lò hơi mà không sợ rò rỉ.

Bên cạnh đó, thiết bị này an toàn hơn hẳn so với các dòng check valve (van một chiều) thông thường. Van một chiều thông thường rất dễ bị kẹt đĩa do cặn bẩn bám vào sau một thời gian vận hành, dẫn đến mất chức năng chống chảy ngược mà người vận hành không hề hay biết. Với van SDNR, nếu có nghi ngờ van một chiều bị hở, kỹ sư chỉ cần thao tác xoay tay quay xuống là có thể ép cưỡng bức đĩa van đóng kín, loại bỏ hoàn toàn rủi ro rò rỉ chéo.

Cấu Tạo Và Các Loại Screw Down Non Return Valve Phổ Biến

Để cấu thành một thiết bị chịu được các xung lực cơ khí lớn, cấu tạo Screw Down Non Return Valve tuân thủ các quy chuẩn vật liệu vô cùng nghiêm ngặt:

• Thân van (Body): Phần vỏ chịu lực chính, thường đúc dạng chữ ngã (Globe type) để tối ưu hóa quỹ đạo chuyển động của đĩa van.

• Đĩa van (Disc): Bộ phận di động độc lập với trục van, chịu trách nhiệm đóng/mở tự động hoặc cưỡng bức.

• Trục van (Stem) & Tay quay (Handwheel): Truyền động lực học từ tay người vận hành để điều khiển hành trình của trục.

• Gioăng và bệ đỡ làm kín (Seat & Packing): Thường làm bằng vật liệu chịu nhiệt, chống mài mòn cao.

Dựa trên vật liệu chế tạo và kiểu kết nối kỹ thuật, dòng van này được chia thành các phân khúc chính:

• Screw Down Non Return Valve bằng đồng (Bronze/Brass): Chuyên dùng cho đường ống kích cỡ nhỏ, hệ thống nước sạch hoặc các đường ống phụ trợ trên tàu biển nhờ tính kháng muối khá tốt.

• Screw Down Non Return Valve bằng gang (Cast Iron/Ductile Iron): Dòng van phổ thông nhất trong công nghiệp, tối ưu chi phí cho các hệ thống nước mặt bích tiêu chuẩn, trạm bơm.

• Screw Down Non Return Valve bằng inox (Stainless Steel): Đỉnh cao về độ bền, chịu được hóa chất ăn mòn, nhiệt độ siêu cao của hơi nóng bão hòa và các tiêu chuẩn vệ sinh khắt khe.

• Phân loại theo kết nối: Dạng nối ren (thường nhỏ hơn DN50) đem lại sự gọn nhẹ, trong khi dạng nối mặt bích (Flange) đạt độ chịu lực và chống rung động hoàn hảo cho các đường ống thân lớn.

Thông Số Kỹ Thuật Quan Trọng Của Screw Down Non Return Valve

Khi tiến hành lựa chọn thiết bị cho khâu mua sắm vật tư dự án, các thông số định lượng dưới đây cần được đối chiếu chính xác tuyệt đối:

• Kích thước danh định (DN): Dao động từ DN15 cho đến DN300, phải khớp với đường kính trong của hệ thống ống dẫn.

• Áp suất định mức (PN): Ngưỡng áp suất tĩnh an toàn (PN10, PN16, PN25, PN40). Vì sao phải chọn đúng áp suất? Nếu áp lực xung kích từ búa nước vượt quá chỉ số PN của thân van, phần nắp van (Bonnet) có thể bị nứt rách, đĩa van bị biến dạng gây tê liệt chức năng chống chảy ngược.

• Nhiệt độ làm việc (Working Temperature): Giới hạn nhiệt mà hệ thống gioăng và mác kim loại chịu đựng được mà không bị suy giảm cơ tính.

Phân tích chiều sâu vật liệu: Thân gang và thân inox có ranh giới ứng dụng rất rõ ràng về mặt nhiệt độ và môi chất. Thân gang đúc dẻo thường giới hạn nhiệt độ hoạt động dưới 220 độ C và áp lực trung bình, phù hợp cho hệ thống HVAC hoặc nước khu công nghiệp. Trong khi đó, thân inox (SUS304/SUS316) kết hợp đĩa van tôi cứng chịu được nhiệt độ vượt ngưỡng 400 độ C, không bị hiện tượng xâm thực (Cavitation) bào mòn bởi dòng lưu chất tốc độ cao.

So Sánh Screw Down Non Return Valve Và Check Valve

Sự phân vân giữa việc lắp đặt một cụm thiết bị tích hợp hay dùng các loại van rời luôn là bài toán kinh tế - kỹ thuật cần được mổ xẻ chi tiết:

Lời khuyên định hướng (Insight):

• Khi nào nên dùng SDNR valve? Hãy chỉ định thiết bị này tại các vị trí đầu ra của bơm cao áp, cửa xả của lò hơi, các đường ống dẫn nhiên liệu trên tàu biển hoặc bất kỳ hệ thống không gian hẹp nào đòi hỏi tính an toàn tuyệt đối và yêu cầu bảo trì thường xuyên mà không thể xả cạn toàn bộ đường ống.

• Khi nào check valve là đủ? Với các đường ống dẫn nước lạnh thông thường, hệ thống thoát nước thải sinh hoạt hoặc các nhánh ống phụ ít khi phải bảo dưỡng, việc sử dụng một chiếc check valve lá lật hoặc lò xo thông thường kết hợp với van khóa ở trục chính là giải pháp đủ dùng và tiết kiệm chi phí.

SDNR Valve Được Dùng Trong Những Hệ Thống Nào?

Khả năng linh hoạt lý tưởng giúp thiết bị này trở thành linh kiện không thể thay thế trong các ngành công nghiệp nặng:

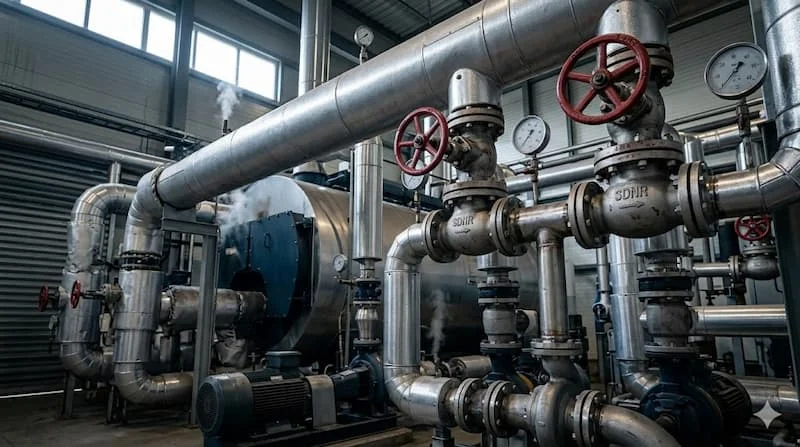

• Hệ thống lò hơi (Boiler) & Hơi nước bão hòa: Lắp đặt tại vị trí đường cấp nước vào lò và đường xả hơi chính để ngăn hiện tượng hơi nước dội ngược về làm hỏng hệ thống bơm bù.

• Ngành đóng tàu và công trình biển (Marine Engineering): Đây là lĩnh vực sử dụng nhiều van SDNR nhất thế giới. Trên các con tàu biển, không gian buồng máy vô cùng chật hẹp, các đường ống hút nước biển làm mát, đường ống la-văng (bilge system), ống dẫn nhiên liệu bắt buộc phải dùng loại van này để vừa tiết kiệm diện tích, chống ăn mòn muối biển, vừa đảm bảo tàu vận hành an toàn trong điều kiện lắc lư mạnh.

• Đường ống dầu nóng & Hệ thống áp lực cao: Giúp kiểm soát dòng dầu truyền nhiệt tuần hoàn trong các nhà máy dệt nhuộm, hóa chất, bảo vệ các trạm bơm trung tâm không bị phá hủy bởi áp lực xung kích.

Sai Lầm Thường Gặp Khi Chọn SDNR Valve

Việc chủ quan trong khâu khảo sát kỹ thuật có thể biến chiếc van tích hợp cao cấp thành một điểm nghẽn nguy hiểm trên hệ thống.

Các lỗi phổ biến tại công trường:

• Lắp ngược chiều dòng chảy: Thân van luôn có mũi tên chỉ hướng dòng chảy. Nếu lắp ngược, áp lực thuận của dòng lưu chất sẽ ép chặt đĩa van xuống thay vì đẩy mở, làm tắc nghẽn hoàn toàn đường ống.

• Chọn sai mác vật liệu cho môi trường làm việc: Dùng van thân gang cho hệ thống nước biển trên tàu khiến thân van bị ăn mòn điện hóa cực nhanh, dẫn đến rỗ bề mặt và rò rỉ nghiêm trọng.

• Không tính toán biên độ nhiệt độ vận hành: Chọn gioăng làm kín không chịu được nhiệt độ cao của hơi nóng khiến gioăng bị lưu hóa, mất độ đàn hồi và đánh mất hoàn toàn chức năng chống chảy ngược tự động.

Hướng Dẫn Chọn SDNR Valve Phù Hợp

Để tối ưu hóa chi phí thu mua và nâng cao tuổi thọ vận hành cho toàn bộ công trình, kỹ sư có thể áp dụng bảng quy chuẩn lựa chọn vật liệu nhanh dưới đây:

Lưu Ý Khi Lắp Đặt Và Bảo Trì SDNR Valve

Bản chất đĩa van chuyển động tự do trong lòng van yêu cầu một quy trình lắp đặt và dưỡng định kỳ chuẩn chỉ hơn các dòng van khóa thông thường.

• Lắp đặt theo phương nằm ngang hoặc đứng chuẩn xác: Cần lưu ý trục van nên được ưu tiên thiết kế theo phương thẳng đứng hướng lên. Điều này giúp trọng lực hỗ trợ đĩa van rơi xuống bệ đỡ nhanh nhất khi dòng chảy dừng lại, tối ưu hóa thời gian phản hồi chống chảy ngược.

• Vệ sinh sạch cặn bẩn, xỉ hàn trước khi vận hành: Các hạt xỉ hàn, cát mịn bám vào bệ đỡ van sẽ tạo ra các vết xước sâu khi đĩa van ép xuống, gây ra hiện tượng rò rỉ ngầm.

• Chu kỳ bảo dưỡng định kỳ: Khuyến nghị tháo nắp van, vệ sinh lòng van và kiểm tra độ mài mòn của đĩa van định kỳ 6 đến 12 tháng/lần. Nếu bề mặt tiếp xúc của đĩa van bị rỗ hoặc xước sâu trên $0.5\text{mm}$, cần tiến hành rà phẳng lại bề mặt hoặc thay mới đĩa van để khôi phục 100% năng lực ngăn dòng chảy ngược của thiết bị.

Câu Hỏi Thường Gặp (FAQ)

Thuật ngữ SDNR valve là viết tắt của từ gì?

SDNR là viết tắt của cụm từ tiếng Anh: Screw Down Non Return Valve. Dịch sang thuật ngữ kỹ thuật Việt Nam, thiết bị này thường được gọi là van một chiều hút có tay quay hoặc van cầu một chiều tích hợp.

Sự khác biệt lớn nhất giữa SDNR valve và van cầu (Globe Valve) thông thường là gì?

Ở van cầu thông thường, đĩa van được gắn cố định với trục van, trục đi đâu đĩa đi đó. Còn ở van SDNR, đĩa van tách rời hoàn toàn và nằm tự do bên dưới trục van. Khi trục van rút lên, đĩa van tự động đóng mở theo áp suất dòng chảy như một van một chiều, thay vì đứng yên một chỗ như van cầu.

Dòng van này có thể lắp đặt cho hệ thống hơi nóng lò hơi siêu áp được không?

Hoàn toàn được. Với điều kiện bạn phải chọn dòng van có phần thân chế tạo từ vật liệu thép đúc chịu áp lực cao hoặc inox cao cấp (SUS304/SUS316) kết hợp với phần đĩa van được tôi cứng (Stellite face) để chống lại sự mài mòn và xói mòn nhiệt của hơi nước bão hòa.

Tại sao khi tôi mở tay quay hết cỡ, van vẫn có tiếng lạch cạch bên trong?

Tiếng lạch cạch này phát ra do đĩa van đang dập dình theo nhịp đập áp suất của dòng lưu chất (thường gặp khi van lắp ngay sau bơm piston hoặc dòng chảy có lưu tốc không ổn định). Hiện tượng này hoàn toàn bình thường đối với cơ chế van một chiều, tuy nhiên nếu tiếng động quá lớn, bạn nên kiểm tra lại xem lưu lượng dòng chảy có bị thấp hơn mức thiết kế tối thiểu của van hay không.

Giá của một bộ SDNR valve công nghiệp hiện nay khoảng bao nhiêu?

Phân khúc giá của thiết bị phụ thuộc lớn vào mác vật liệu và tiêu chuẩn sản xuất (chẳng hạn như van đạt tiêu chuẩn hàng hải Marine thường đắt hơn van công nghiệp thông thường). Một chiếc van đồng cỡ nhỏ nối ren có giá từ vài trăm ngàn đồng, trong khi các dòng van bích bằng gang dẻo hoặc inox chịu áp PN25/PN40 cho nhà máy hoặc tàu biển cỡ lớn sẽ có mức giá từ vài triệu đến vài mươi triệu đồng một bộ.

Kết Luận

Việc thấu hiểu bản chất kỹ thuật cao cấp và áp dụng đúng bước chọn sdnr valve là giải pháp then chốt giúp các chủ đầu tư, kỹ sư cơ điện tối giản hóa kiến trúc đường ống mà vẫn nâng tầm hệ số an toàn vận hành lên mức cao nhất. Đầu tư một giải pháp tích hợp thông minh chính là cách cắt giảm tối đa chi phí sửa chữa và rủi ro dừng máy cho toàn bộ hệ thống nhà máy của bạn.

Liên hệ kỹ sư chuyên trách để nhận tư vấn giải pháp tích hợp SDNR valve cho hệ thống của bạn.
