Van Khóa Nước Chịu Nhiệt: Giải Pháp Kiểm Soát Dòng Chảy An Toàn Cho Hệ Thống Nhiệt Độ Cao

Trong các hạ tầng cơ điện hiện đại, hệ thống cấp nước nóng trung tâm hay các dây chuyền sấy tầng sôi, việc kiểm soát và duy trì ổn định dòng lưu chất ở nhiệt độ cao luôn là một bài toán kỹ thuật hóc búa. Khi dòng nước chạm ngưỡng sôi hoặc chuyển sang trạng thái hơi áp lực, các dòng van khóa thông thường sẽ nhanh chóng bộc lộ khuyết điểm, dẫn đến mất an toàn cơ khí. Để bảo vệ toàn diện hạ tầng và tối ưu hóa hiệu suất nhiệt lượng, việc ứng dụng dòng van khóa nước chịu nhiệt chuyên dụng là mắt xích bắt buộc không thể thay thế.

Van Khóa Nước Chịu Nhiệt Là Gì?

Đối với các kỹ sư cơ khí và nhà thầu vật tư, việc phân định rõ ranh giới giữa một dòng van dân dụng và một thiết bị chịu nhiệt chuyên sâu là yếu tố quyết định đến độ bền của toàn bộ công trình.

Van khóa nước chịu nhiệt là loại van công nghiệp được thiết kế đặc biệt để đóng mở, điều tiết và kiểm soát dòng nước nóng, hơi nước hoặc các chất lưu ở điều kiện nhiệt độ cao và áp suất lớn mà không bị biến dạng, rò rỉ hay suy giảm cơ tính vật liệu.

Khi được lắp đặt vào mạng lưới đường ống, thiết bị này khẳng định giá trị vận hành qua 3 vai trò cốt lõi:

• Kiểm soát dòng chảy tối ưu: Điều tiết chính xác lưu lượng nước nóng hoặc hơi nóng đi vào các buồng trao đổi nhiệt, giặt là công nghiệp hoặc vòi xả trung tâm.

• Chịu nhiệt và chịu áp lực vượt trội: Đứng vững trước các cú sốc nhiệt dột ngột từ 100 độ C đến hàng trăm độ C cùng áp suất thủy động rất lớn của dòng lưu chất.

• Đảm bảo an toàn tuyệt đối cho hệ thống: Ngăn chặn triệt để nguy cơ nổ vỡ đường ống do quá nhiệt hoặc rò rỉ chất lưu nóng gây nguy hiểm trực tiếp cho người vận hành.

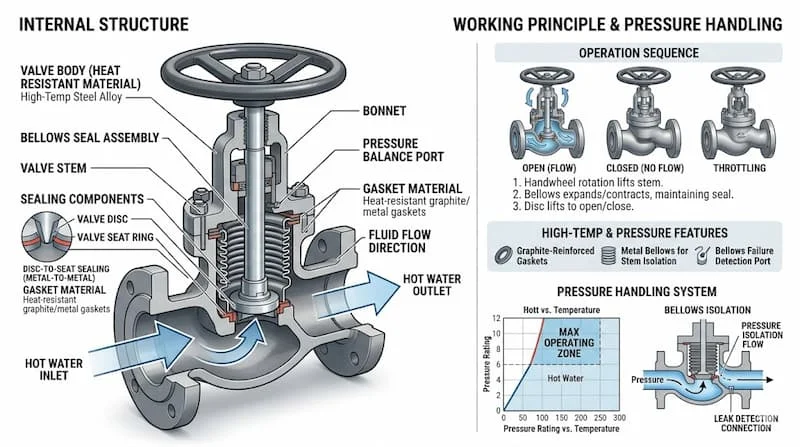

Nguyên Lý Hoạt Động Của Van Chịu Nhiệt

Về cơ bản, cơ chế đóng mở cơ học của van khóa nước chịu nhiệt tương đồng với các dòng van thông thường: sử dụng trục xoay gạt hoặc vô lăng quay để hạ đĩa van, quả bi chặn đứng dòng chảy. Tuy nhiên, điểm tạo nên sự khác biệt chuyên sâu nằm ở năng lực duy trì độ kín khít khi vật liệu giãn nở vì nhiệt.

Khi dòng nước nóng đi qua, hiện tượng giãn nở nhiệt của kim loại xảy ra liên tục. Nếu sử dụng các dòng van phổ thông, sự chênh lệch hệ số giãn nở giữa thân van và gioăng làm kín sẽ tạo ra các khe hở siêu nhỏ, khiến nước nóng rò rỉ ra ngoài.

Van chịu nhiệt giải quyết triệt để vấn đề này nhờ vào vai trò của gioăng chịu nhiệt và cách vật liệu chống biến dạng. Hệ thống gioăng được làm từ các hợp chất chịu nhiệt đặc biệt, có khả năng tự hấp thụ ứng suất nhiệt và đàn hồi liên tục. Song song đó, phần thân van được đúc từ những mác kim loại trải qua quá trình nhiệt luyện khắt khe, giúp cấu trúc phân tử của van luôn ổn định, không bị cong vênh hay biến dạng nứt thớ ở môi trường khắc nghiệt.

Vì sao van thông thường không dùng được cho nước nóng và tại sao inox, đồng tốt hơn nhựa?

Các dòng van nước lạnh thông thường (hoặc van nhựa tiêu chuẩn) có cấu trúc phân tử polymer liên kết yếu. Khi tiếp xúc với nhiệt độ trên 60 độ C, nhựa bắt đầu mềm hóa, mất đi độ cứng cơ học ban đầu và dễ dàng bị xé rách dưới áp lực dòng chảy.

Ngược lại, các mác vật liệu như đồng (Brass) và inox (Stainless Steel) sở hữu liên kết kim loại cực kỳ bền vững, có điểm nóng chảy lên tới trên 1000 độ C. Đồng và inox có hệ số dẫn nhiệt và chịu ứng suất kéo nén tuyệt vời, giúp van duy trì nguyên vẹn hình dáng hình học và công năng cơ khí ngay cả khi dòng lưu chất đạt trạng thái hơi bão hòa nhiệt độ cao.

Các Loại Van Khóa Nước Chịu Nhiệt Phổ Biến

Để thiết lập cấu hình chuẩn xác cho từng phân khu chức năng, người thiết kế cần phân loại sâu thiết bị dựa trên cấu tạo và phương thức liên kết kỹ thuật:

1. Phân loại theo cấu tạo cơ khí

• Van bi chịu nhiệt (Ball Valve): Đóng mở cực nhanh bằng cách gạt một góc $90^\circ$. Cấu trúc quả bi khoét lỗ thích hợp cho các đường ống nhỏ và vừa, yêu cầu ngắt dòng dứt khoát.

• Van cổng chịu nhiệt (Gate Valve): Đĩa van chuyển động lên xuống như một chiếc cổng chặn. Phù hợp cho các đường ống kích cỡ lớn, dòng chảy thẳng hoàn toàn để giảm thiểu tổn thất áp suất động.

• Van cầu chịu nhiệt (Globe Valve): Dòng van nước nóng công nghiệp tối ưu nhất cho việc điều tiết lưu lượng. Thiết kế lòng van hình chữ ngã ép đĩa van theo phương thẳng đứng, cho độ kín khít tuyệt vời đối với cả môi trường hơi nóng áp lực cao.

• Van bướm chịu nhiệt (Butterfly Valve): Đĩa van dạng đĩa tròn xoay quanh trục. Ưu điểm là thiết kế mỏng nhẹ, tối ưu chi phí cho các đường ống đường kính lớn (DN100 trở lên).

2. Phân loại theo vật liệu và phương thức kết nối

• Vật liệu: Phân tách rõ rệt thành thân đồng (cho hệ thống nhỏ), thân gang đúc dẻo (cho công nghiệp trung bình) và thân inox cao cấp (cho môi trường hóa chất, thực phẩm).

• Kết nối: Liên kết ren phù hợp cho ống nhỏ (dưới DN50); liên kết mặt bích (Flange) chịu rung lắc, áp lực lớn cho ống lớn; liên kết hàn trực tiếp ứng dụng cho các đường ống hơi nóng siêu áp không cho phép bất kỳ xác suất rò rỉ nào.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van

Một quyết định mua sắm vật tư chỉ an toàn khi các chỉ số định lượng của van tương thích hoàn toàn với biểu đồ vận hành của hệ thống:

• Nhiệt độ làm việc (Working Temperature): Giới hạn nhiệt độ tối đa van có thể chịu đựng liên tục (ví dụ: 120 độ C, 180 độ C, 220 độ C, 400 độ C). Vì sao cần chọn đúng nhiệt độ? Nếu chọn van có ngưỡng nhiệt thấp hơn thực tế, bộ phận làm kín sẽ bị thiêu hủy nhanh chóng, gây mất kiểm soát dòng chảy.

• Áp suất định mức (PN): Ngưỡng áp lực tĩnh ($PN10, PN16, PN25...$). Nhiệt độ cao luôn đi liền với sự gia tăng áp suất; chọn sai PN sẽ gây nứt vỡ thân van.

• Kích thước danh định (DN): Đường kính trong của van ($DN15, DN20, DN50...$), đồng bộ với kích cỡ ống dẫn.

• Vật liệu gioăng làm kín (Seat/Gasket): Yếu tố then chốt quyết định độ kín khít của thiết bị.

Phân tích từ chuyên gia: Nhiều người thường nhầm lẫn các loại gioăng làm kín với nhau. Trong phân khúc chịu nhiệt, gioăng PTFE (Teflon) có màu trắng, hệ số ma sát thấp, kháng hóa chất tuyệt vời và chịu nhiệt cực tốt lên tới 200 độ C, lý tưởng cho nước nóng và hóa chất sạch. Đối với hệ thống hơi nóng công nghiệp vượt ngưỡng 250 độ C, gioăng Graphite (Than chì) mới là lựa chọn bắt buộc nhờ cấu trúc carbon chịu nhiệt siêu cao (lên đến 400 độ C - 500 độ C) và năng lực điền đầy các khe hở cơ khí hoàn hảo dưới áp lực siết cực lớn.

So Sánh Van Inox, Đồng Và Gang Chịu Nhiệt

Mỗi mác vật liệu cấu thành thân van đại diện cho một phân khúc giá và môi trường ứng dụng chuyên biệt:

Góc nhìn chuyên gia (Insight):

• Khi nào chọn Inox 304/316? Hãy chỉ định van inox khi bạn thiết kế đường ống cho nhà máy thực phẩm, dược phẩm (yêu cầu độ sạch và vô trùng tuyệt đối ở nhiệt độ cao), hoặc các đường ống hóa chất ăn mòn, môi trường biển.

• Đồng phù hợp cho hệ thống nào? Van đồng là ông vua của phân khúc dân dụng, tòa nhà, hệ thống năng lượng mặt trời (Solar Heat Pump) và đường ống nước nóng sinh hoạt gia đình nhờ tính kháng khuẩn tự nhiên và giá thành hợp lý.

• Gang có phù hợp nước nóng không? Gang hoàn toàn phù hợp và là lựa chọn mang tính kinh tế cốt lõi cho các trạm biến áp, lò hơi công nghiệp, đường ống dẫn hơi bão hòa kích cỡ lớn, nơi áp lực dòng và lưu lượng đòi hỏi một kết cấu vỏ van dày dặn, chi phí phải chăng.

Van Khóa Chịu Nhiệt Được Dùng Ở Đâu?

Khả năng thích ứng vượt trội giúp van khóa nước chịu nhiệt hiện diện tại hầu hết các nút giao kỹ thuật quan trọng:

• Hệ thống nước nóng dân dụng & Trung tâm: Kiểm soát dòng nước từ các máy nước nóng năng lượng mặt trời công nghiệp, lò sưởi tòa nhà cao tầng.

• Hệ thống lò hơi (Boiler) & Hơi nước công nghiệp: Đây là nơi ngành hơi nóng bắt buộc phải dùng van chuyên dụng (đặc biệt là van cầu góc chữ ngã). Vai trò của van tại đây là duy trì sự cân bằng áp lực và điều tiết dòng hơi bão hòa siêu nhiệt đi vào các buồng sấy, buồng hấp, đảm bảo an toàn tuyệt đối trước nguy cơ nổ áp suất.

• Dây chuyền sản xuất thực phẩm & Đồ uống: Các chu trình tiệt trùng, thanh trùng sữa, bia rượu, nước giải khát ở nhiệt độ cao luôn yêu cầu van chịu nhiệt inox vi sinh để vừa chịu nhiệt, vừa chống bám bẩn vi sinh vật.

• Hệ thống HVAC & Truyền tải dầu nóng: Điều phối dòng lưu chất trao đổi nhiệt trong các tháp giải nhiệt Chiller công suất lớn hoặc hệ thống sưởi dầu nóng tuần hoàn của nhà máy hóa chất.

Sai Lầm Thường Gặp Khi Chọn Van Chịu Nhiệt

Một sai sót nhỏ trong việc thẩm định vật tư có thể phá hủy cả một hạ tầng cơ điện chỉ sau vài ngày vận hành.

Các lỗi phổ biến và hệ quả nghiêm trọng:

• Dùng van nhựa cho nước nóng quá nhiệt: Nhiều đơn vị sử dụng van nhựa PPR cho dòng nước có nhiệt độ cận ngưỡng $90^\circ\text{C}$ kèm áp suất lớn. Hệ quả là thân van bị mềm hóa, rò rỉ tại các mối nối hàn hóa học, thậm chí gây nổ đường ống cực kỳ nguy hiểm.

• Chọn sai chất liệu gioăng làm kín: Dùng gioăng cao su thông thường (NBR) cho đường ống hơi nóng $150^\circ\text{C}$. Gioăng sẽ bị chảy rữa, bít chặt lòng ống hoặc xé rách, gây mất hoàn toàn khả năng khóa nước của van.

• Không kiểm tra áp suất đồng thời với nhiệt độ: Chọn van chịu nhiệt tốt nhưng có chỉ số PN quá thấp, khi áp lực hơi nước vọt lên cao trong chu trình sấy, van sẽ bị thổi bay đĩa hoặc nứt vỏ tơi tả.

Hướng Dẫn Chọn Van Khóa Nước Chịu Nhiệt Phù Hợp

Để tối ưu hóa quy trình bóc tách khối lượng và đảm bảo tính kinh tế kỹ thuật cao nhất cho công trình, hãy áp dụng bộ checklist chọn vật liệu theo nhiệt độ tiêu chuẩn dưới đây:

• Bước 1: Xác định nhiệt độ thực tế của lưu chất:

  • Dưới 100 độ C: Ưu tiên chọn thân đồng, gioăng EPDM/PTFE để tiết kiệm ngân sách.

  • Từ 100 độ C đến 200 độ C: Chọn thân gang hoặc inox, bắt buộc sử dụng gioăng PTFE (Teflon).

  • Trên 250 độ C(Hơi nóng siêu nhiệt): Chọn van cầu thân thép đúc hoặc inox, bắt buộc sử dụng gioăng làm kín bằng Graphite (Than chì).

• Bước 2: Đối chiếu thông số áp suất hệ thống: Chọn chuẩn PN của van lớn hơn ít nhất 1.5 lần áp suất vận hành tối đa của bơm hoặc lò hơi.

• Bước 3: Lựa chọn kiểu kết nối cơ khí đồng bộ: Nối ren cho ống nhỏ dưới DN50; nối mặt bích (theo chuẩn JIS, BS, DIN) cho các đường ống lớn chịu rung động cơ học cao.

• Bước 4: Đánh giá tính chất hóa lý của môi chất: Lưu chất có chứa hóa chất ăn mòn hay không để quyết định nâng cấp từ thân gang lên thân inox 304/316.

Lưu Ý Khi Lắp Đặt Và Bảo Trì Van Chịu Nhiệt

Do tính chất giãn nở nhiệt liên tục của hệ thống, quy trình thi công và bảo dưỡng dòng van này đòi hỏi những nguyên tắc khắt khe hơn so với đường ống nước lạnh thông thường.

Quy trình kỹ thuật tiêu chuẩn:

• Lắp đặt đúng chiều dòng chảy định hướng: Quan sát kỹ mũi tên chỉ hướng đúc nổi trên thân van (đặc biệt là dòng van cầu). Lắp ngược chiều sẽ làm tăng lực cản thủy động, khiến dòng lưu chất nóng đẩy ngược đĩa van, nhanh chóng làm hỏng trục van.

• Tuyệt đối không siết quá lực khi van đang nóng: Khi hệ thống đang vận hành ở nhiệt độ cao, kim loại đang ở trạng thái giãn nở. Việc cố tình siết chặt các bu-lông mặt bích hoặc ren van bằng lực quá mạnh sẽ làm cháy ren, đứt gãy bu-lông do ứng suất biến dạng dư.

• Bảo trì theo chu kỳ nhiệt định kỳ: Khuyến nghị tiến hành kiểm tra rò rỉ và tra mỡ chịu nhiệt vào trục van định kỳ 3 đến 6 tháng/lần. Đối với hệ thống hơi nóng công nghiệp, nên tiến hành thay mới gioăng làm kín định kỳ sau mỗi 12 - 18 tháng vận hành liên tục, vì chu trình gia nhiệt - làm nguội liên tục sẽ khiến các vật liệu làm kín dù tốt đến đâu cũng sẽ dần bị mỏi cơ học và lão hóa.

Câu Hỏi Thường Gặp về van khóa nước chịu nhiệt (FAQ)

Van khóa nước chịu nhiệt thông thường dùng được cho mức nhiệt độ tối đa bao nhiêu độ?

Dải chịu nhiệt của van phụ thuộc vào sự kết hợp giữa vật liệu thân và gioăng. Van thân đồng gioăng PTFE thông thường chịu được dưới 150 độ. Van thân gang/inox gioăng PTFE chịu được đến 200 độ C. Riêng các dòng van cầu công nghiệp sử dụng gioăng Graphite chuyên dụng có thể vận hành bền bỉ ở mức nhiệt từ 300 độ C đến 450 độ C.

Đối với hệ thống nước nóng gia đình, tôi nên chọn van inox hay van đồng?

Với hệ thống nước nóng dân dụng (như tháp năng lượng mặt trời, máy nước nóng gia đình nhiệt độ dưới $90^\circ\text{C}$), van khóa bằng đồng là sự lựa chọn tối ưu nhất. Thiết bị vừa đảm bảo khả năng chịu nhiệt lý tưởng, vừa có giá thành phải chăng và có tính kháng khuẩn cho nguồn nước sinh hoạt. Bạn chỉ cần chọn van inox khi nguồn nước bị nhiễm phèn, nhiễm mặn nặng hoặc có chứa hóa chất tẩy rửa.

Van bi chịu nhiệt thông thường có dùng được cho hệ thống hơi nóng công nghiệp (Steam) không?

Van bi chịu nhiệt có thể dùng cho hơi nóng áp lực thấp nếu cấu trúc gioăng làm bằng Teflon cao cấp. Tuy nhiên, đối với hệ thống hơi nóng công nghiệp áp lực cao và nhiệt độ lớn, các chuyên gia luôn khuyến cáo sử dụng van cầu chịu nhiệt (Globe Valve) thay vì van bi. Van cầu có cơ chế ép đĩa thẳng góc giúp chặn dòng hơi kín khít tuyệt đối và độ bền cơ khí trước sự bào mòn của hơi nước tốt hơn nhiều so với thớ bi xoay.

Tại sao van chịu nhiệt của tôi mới lắp đặt được vài tháng đã bị rò rỉ ở cổ trục?

Hiện tượng này thường do hai nguyên nhân chính: Một là bạn đã mua phải van sử dụng gioăng cao su NBR thông thường thay vì gioăng PTFE chịu nhiệt, khiến gioăng bị chảy rữa; Hai là do hệ thống bị hiện tượng búa nước nhiệt dội về liên tục, làm lệch tâm trục van. Hãy kiểm tra lại thông số gioăng và cân nhắc lắp thêm van giảm áp hoặc bẫy hơi phía trước.

Mức giá của van khóa nước chịu nhiệt hiện nay dao động như thế nào?

Giá thành của van phụ thuộc hoàn toàn vào kích cỡ DN, mác vật liệu và thương hiệu xuất xứ. Các dòng van đồng nối ren cỡ nhỏ (DN15 - DN25) có giá khá bình dân, dải từ vài mươi đến vài trăm ngàn đồng. Ngược lại, các dòng van cầu, van cổng thân inox mặt bích cỡ lớn (DN100 - DN200) tiêu chuẩn châu Âu phục vụ cho các lò hơi công nghiệp có thể có mức giá từ vài triệu đến hàng chục triệu đồng một bộ.

Kết Luận

Hiểu rõ bản chất công nghệ và ứng dụng đúng bước chọn van khóa nước chịu nhiệt là chìa khóa vàng giúp các nhà thầu và kỹ sư làm chủ hoàn toàn năng lượng nhiệt lượng, bảo vệ khối tài sản hạ tầng đường ống trị giá hàng trăm triệu đồng khỏi các sự cố quá nhiệt nguy hiểm. Hãy luôn ưu tiên các dòng van chính hãng có đầy đủ chứng chỉ CO/CQ để đảm bảo an toàn tuyệt đối cho mọi công trình đối với van khóa nước chịu nhiệt.
