Paddle Blind Flange Là Gì? Thiết Bị Cách Ly Tuyệt Đối Trong Đường Ống

Trong vận hành hệ thống đường ống công nghiệp, việc bảo trì và kiểm tra định kỳ là bắt buộc. Tuy nhiên, một kịch bản nguy hiểm thường xuyên xảy ra: kỹ thuật viên cần mở tháo thiết bị nhưng van chặn (valve) lại bị rò rỉ nhẹ do mòn hoặc cặn bẩn. Rủi ro rò rỉ hóa chất, khí độc hay lưu chất cao áp lúc này không chỉ gây thiệt hại về tài sản mà còn đe dọa trực tiếp đến tính mạng con người.

Để giải quyết vấn đề này, các kỹ sư không chỉ dựa vào van mà phải sử dụng một thiết bị cách ly vật lý tuyệt đối. Paddle flange chính là giải pháp hàng đầu được tin dùng trong các ngành dầu khí, hóa chất và năng lượng. Vậy paddle blind flange là gì, tại sao nó lại được coi là "tấm khiên" an toàn cuối cùng và cách lựa chọn thông số kỹ thuật sao cho chuẩn xác? Hãy cùng phân tích chi tiết ngay dưới đây.

2. Paddle Flange là gì? Định nghĩa và đặc điểm

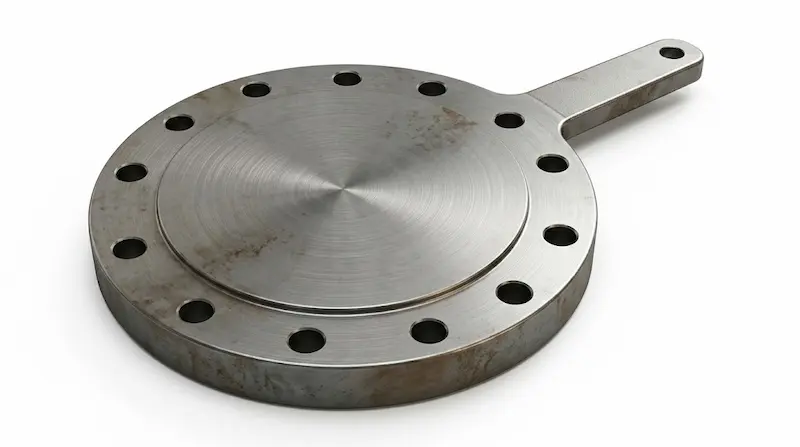

Paddle flange (còn gọi là bích mù dạng vợt) là một thiết bị cách ly đường ống có cấu tạo gồm một tấm kim loại tròn đặc (phần blind) gắn liền với một tay cầm (handle) dài. Thiết kế này trông giống như một chiếc vợt bóng bàn hoặc mái chèo, giúp nhân viên vận hành dễ dàng nhận biết trạng thái của đường ống từ bên ngoài.

Đặc điểm cốt lõi của sản phẩm:

• Chức năng cách ly: Được lắp chèn giữa hai mặt bích tiêu chuẩn để chặn đứng hoàn toàn dòng chảy.

• Tay cầm (Handle): Thường có đục lỗ ở đầu tay cầm để đánh dấu thông số kỹ thuật hoặc dùng làm điểm móc khi nâng hạ đối với các size lớn.

• Tính cơ động: Không giống như mặt bích mù (Blind Flange) thông thường được lắp ở cuối ống, paddle flange được thiết kế để lắp ráp và tháo rời nhanh chóng trong quá trình bảo trì hệ thống đang hoạt động.

Insight chuyên gia: Đừng nhầm lẫn đây là một loại mặt bích thông thường. Trong quy trình an toàn công nghiệp, paddle blind được xếp vào nhóm thiết bị cách ly an toàn (Safety Isolation Device), bắt buộc phải có trong các quy trình "Lockout - Tagout" (LOTO).

3. Nguyên lý hoạt động của paddle blind flange

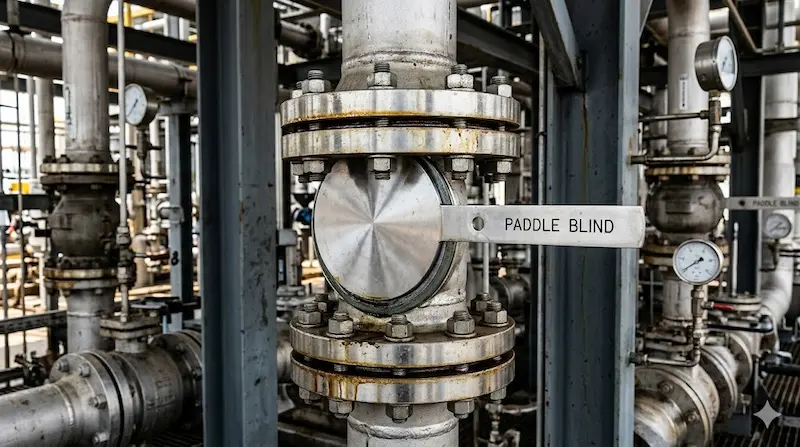

Nguyên lý hoạt động của paddle flange cực kỳ đơn giản nhưng mang lại hiệu quả bảo vệ 100%. Khi hệ thống cần được cách ly hoàn toàn để sửa chữa một thiết bị phía sau (như máy bơm hoặc bồn chứa), người thợ sẽ nới lỏng các bulong của cặp mặt bích hiện có, sau đó chèn tấm paddle blind vào giữa.

Bản chất của sự an toàn:

• Tạo khối vật lý: Khác với van (valve) vốn làm kín bằng sự tiếp xúc giữa đĩa van và ghế van (dễ bị mòn theo thời gian), paddle blind là một tấm thép đặc dày dặn. Không có bất kỳ kẽ hở nào cho lưu chất đi qua.

• Sự kết hợp với Gasket: Khi siết chặt bulong, tấm paddle blind sẽ ép chặt vào các vòng đệm (gasket) ở hai mặt, tạo nên độ kín khít tuyệt đối ngay cả dưới áp suất cực cao.

So với việc chỉ đóng van, việc sử dụng paddle blind giúp loại bỏ hoàn toàn rủi ro rò rỉ do lỗi cơ khí của van, mang lại sự an tâm tuyệt đối cho kỹ thuật viên khi làm việc bên trong khu vực nguy hiểm.

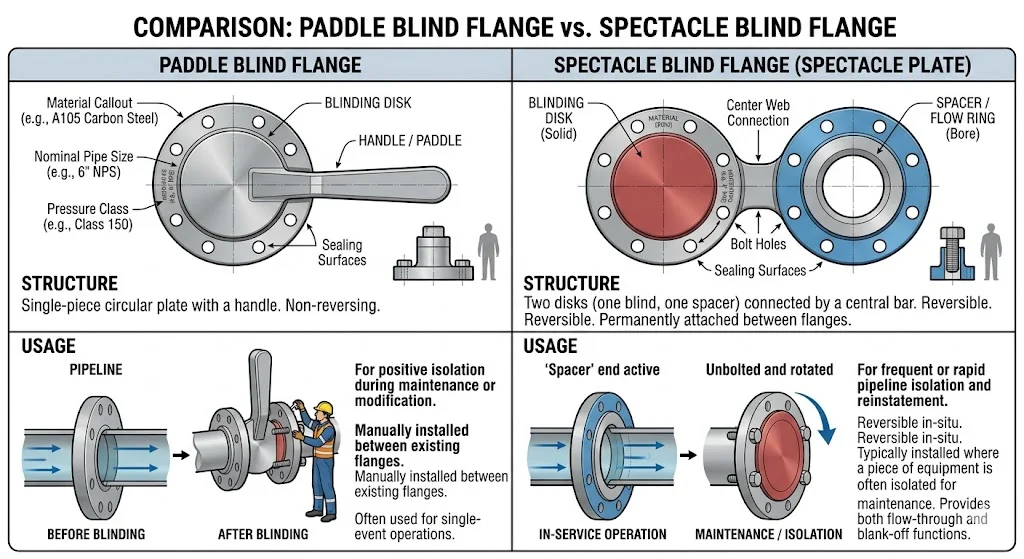

4. Phân loại paddle blind và các thiết bị liên quan

Trong thực tế, paddle flange thường đi kèm với các thiết bị phụ trợ để đảm bảo đường ống vận hành liên tục. Bạn cần phân biệt rõ ba loại sau:

• Paddle Blind (Tấm đặc): Dùng để chặn dòng chảy. Đây là thiết bị chính chúng ta đang đề cập.

• Paddle Spacer (Tấm rỗng): Có hình dáng tương tự paddle blind nhưng phần trung tâm được khoét rỗng bằng đường kính trong của ống. Spacer được lắp vào vị trí của paddle blind khi hệ thống vận hành bình thường để đảm bảo khoảng cách giữa hai mặt bích không thay đổi và dòng chảy không bị cản trở.

• Spectacle Blind (Bích mù kính xoay): Là thiết bị "2 trong 1" kết hợp cả phần đặc (blind) và phần rỗng (spacer) nối với nhau. Loại này tiện lợi hơn vì không lo thất lạc phụ kiện, chỉ cần xoay để thay đổi trạng thái nhưng lại nặng và khó lắp đặt hơn ở các đường ống kích thước lớn.

Insight: Đối với các đường ống có kích thước siêu lớn (DN500 trở lên), người ta thường ưu tiên dùng paddle blind vì việc nâng hạ một tấm rời sẽ nhẹ nhàng và an toàn hơn so với việc xoay một cụm spectacle blind khổng lồ.

5. Thông số kỹ thuật và tiêu chuẩn quốc tế (ASME B16.48)

Việc sản xuất và lựa chọn paddle flange phải tuân thủ nghiêm ngặt tiêu chuẩn ASME B16.48. Đây là bộ quy chuẩn đảm bảo thiết bị có đủ khả năng chịu lực dưới áp suất vận hành của hệ thống.

Các thông số kỹ thuật then chốt:

• Kích thước (Size): Phổ biến từ DN15 đến DN600 và có thể lớn hơn theo đơn đặt hàng riêng.

• Áp lực (Pressure Class): Phải tương ứng với mặt bích của hệ thống, từ Class 150, 300, 600 đến 2500.

• Độ dày (Thickness): Đây là thông số quan trọng nhất. Độ dày phải được tính toán dựa trên áp suất và vật liệu để đảm bảo tấm blind không bị biến dạng hoặc cong vênh dưới áp lực của dòng lưu chất bị chặn.

• Vật liệu (Material): Thép carbon (A105), thép không gỉ (Inox 304, 316), hoặc các loại thép hợp kim đặc biệt tùy theo tính chất ăn mòn của lưu chất.

[Image showing a detailed technical drawing of a paddle blind with dimensions A, B, and T]

6. So sánh: Paddle Blind vs Spectacle Blind vs Valve

Tại sao chúng ta lại cần paddle blind khi đã có van? Bảng so sánh dưới đây sẽ làm rõ vai trò của từng thiết bị:

Kết luận: Van dùng để điều tiết và đóng mở thường xuyên, còn paddle flange là thiết bị bắt buộc khi cần cách ly hoàn toàn để đảm bảo an toàn sinh mạng.

7. Tại sao paddle flange quan trọng trong an toàn công nghiệp?

Trong môi trường công nghiệp nặng, paddle blind không chỉ là một phụ kiện, nó là một thiết bị Safety-Critical.

1. Chống rò rỉ chéo: Ngăn chặn việc lưu chất từ một nhánh ống khác vô tình xâm nhập vào khu vực đang sửa chữa do van hỏng.

2. Chịu nhiệt và hóa chất: Với cấu tạo từ thép đúc hoặc tấm đặc, nó bền bỉ hơn các gioăng cao su bên trong van khi tiếp xúc với hóa chất mạnh hoặc nhiệt độ cực cao.

3. Dễ dàng kiểm soát trực quan: Chỉ cần nhìn vào tay cầm (handle) nhô ra ngoài mặt bích, người giám sát có thể biết ngay lập tức đường ống đang ở trạng thái "Đóng" hay "Mở", loại bỏ lỗi do con người (quên đóng van).

8. Ứng dụng thực tế của paddle flange

Bạn sẽ tìm thấy sự hiện diện của thiết bị này trong các kịch bản sau:

• Ngành dầu khí & Lọc hóa dầu: Cách ly các tháp chưng cất, bình áp lực trong kỳ bảo dưỡng định kỳ (Turnaround).

• Nhà máy hóa chất: Chặn các đường ống dẫn lưu chất nguy hiểm để thay thế van hoặc cảm biến.

• Hệ thống xử lý nước thải: Cách ly các bể chứa để làm sạch bùn lắng.

• Kiểm tra áp suất (Hydrotest): Dùng paddle blind để chặn các đầu ống nhằm thử áp suất cho từng đoạn ống riêng biệt.

9. Những sai lầm chết người khi sử dụng paddle blind

Dù là thiết bị an toàn, nhưng nếu sử dụng sai cách, paddle flange có thể trở thành nguồn gốc gây tai nạn:

• Chọn sai độ dày (Thickness): Nếu dùng tấm mỏng hơn tiêu chuẩn ASME B16.48, áp suất lớn có thể làm tấm blind bị uốn cong, gây hở gasket và phun lưu chất ra ngoài.

• Tái sử dụng Gasket cũ: Khi lắp paddle blind, bắt buộc phải dùng gasket mới để đảm bảo độ kín khít.

• Siết bulong sai lực (Torque): Việc siết không đều tay khiến lực ép lên tấm blind bị lệch, dễ gây rò rỉ khi hệ thống đạt áp suất vận hành.

• Dùng sai mác thép: Sử dụng paddle blind thép carbon cho đường ống hóa chất ăn mòn sẽ khiến thiết bị bị thủng chỉ sau thời gian ngắn.

10. Checklist chọn mua paddle flange đúng tiêu chuẩn

Để đảm bảo thiết bị hoạt động hoàn hảo, hãy kiểm tra danh sách sau trước khi đặt hàng:

1. Xác định kích thước và áp lực: Ví dụ DN100, Class 300.

2. Chọn tiêu chuẩn sản xuất: Bắt buộc tuân thủ ASME B16.48.

3. Kiểm tra độ dày (T): Phải khớp với yêu cầu của bản vẽ kỹ thuật hoặc áp suất thiết kế.

4. Lựa chọn vật liệu: Phải tương đồng hoặc cao cấp hơn vật liệu của mặt bích đang dùng.

5. Bề mặt hoàn thiện (Face Finish): Có yêu cầu rãnh (Serrated) để tăng độ bám cho gasket hay không?

6. Xác nhận chứng chỉ: Luôn yêu cầu chứng chỉ CO/CQ và kết quả thử nghiệm vật liệu (Mill Test Report).

11. FAQ - Giải đáp thắc mắc về paddle blind

1. Có thể thay van bằng paddle blind được không?

Không. Van dùng để vận hành đóng/mở thường xuyên. Paddle blind chỉ dùng khi cần cách ly cố định trong thời gian dài hoặc để bảo trì an toàn.

2. Paddle blind flange và Spectacle blind cái nào tốt hơn?

Tùy vào size ống. Ống nhỏ nên dùng Spectacle blind để tiện lợi. Ống lớn nên dùng Paddle blind để giảm trọng lượng và dễ vận hành bằng thiết bị nâng hạ.

3. Paddle blind có cần sơn chống gỉ không?

Có, đối với thép carbon, việc sơn phủ hoặc mạ kẽm là cần thiết để bảo vệ bề mặt và handle, giúp thiết bị không bị mục nát khi để ngoài trời.

Kết luận

Paddle flange là thiết bị không thể thiếu cho bất kỳ hệ thống đường ống nào đề cao tính an toàn và chuyên nghiệp. Việc lựa chọn đúng tiêu chuẩn ASME B16.48 và vật liệu phù hợp không chỉ bảo vệ hệ thống mà còn bảo vệ chính đội ngũ kỹ thuật viên của bạn Paddle blind flange.
