Cấu Tạo Mặt Bích Thép: Chi Tiết Từ Chuyên Gia Piping

Cấu tạo mặt bích thép là kiến thức nền tảng nhưng vô cùng quan trọng đối với bất kỳ kỹ sư, nhà thầu hay đơn vị vận hành hệ thống đường ống công nghiệp nào. Không chỉ đơn thuần là một miếng thép tròn, cấu tạo mặt bích thép thực chất là một hệ thống kết nối được tính toán kỹ lưỡng, đảm bảo tính an toàn, độ kín và khả năng chịu lực cho toàn bộ công trình. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý và các thành phần cốt lõi của mặt bích thép, giúp bạn có cái nhìn toàn diện và chính xác nhất từ góc độ chuyên gia piping.

Mặt Bích Thép Là Gì? Định Nghĩa và Nguyên Lý Hoạt Động

Định nghĩa và cấu tạo mặt bích thép

Mặt bích thép (Steel Flange) là một phụ kiện cơ khí dạng đĩa, vòng hoặc vành, được sử dụng phổ biến để kết nối các đoạn đường ống, van, bơm, hoặc các thiết bị hỗ trợ khác với nhau trong một hệ thống piping hoàn chỉnh. Đây là phương pháp kết nối phổ biến thứ hai sau hàn trực tiếp, nhờ tính linh hoạt và khả năng tháo lắp cao.

Thông thường, mặt bích được gắn cố định vào đầu ống bằng các phương pháp:

• Hàn (Welding): Hàn đối đầu (Butt Weld) hoặc hàn góc (Fillet Weld).

• Ren (Threading): Vặn trực tiếp vào ống có ren.

• Socket Weld: Hàn trong lỗ khơi.

Sau khi hai mặt bích được gắn vào hai đầu cần kết nối, chúng sẽ được liên kết chặt chẽ với nhau bằng hệ thống bu lông và đai ốc. Để đảm bảo độ kín tuyệt đối, ngăn ngừa rò rỉ môi chất (chất lỏng, khí, hơi) ra ngoài, một miếng gioăng (gasket) luôn được đặt chèn giữa hai bề mặt tiếp xúc của mặt bích.

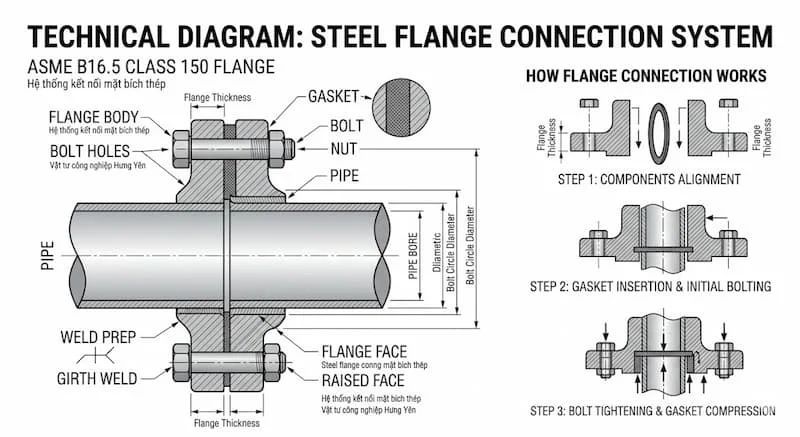

Nguyên lý hoạt động của kết nối mặt bích

Một kết nối mặt bích tiêu chuẩn (Standard Flange Connection) không hoạt động độc lập mà là sự phối hợp của ba thành phần chính, tạo thành một "bộ ba" không thể tách rời:

1. Hai mặt bích thép (Flanges): Hai thành phần chính cần được kết nối.

2. Gioăng làm kín (Gasket): Thành phần đàn hồi hoặc bán kim loại đặt giữa.

3. Bu lông và đai ốc (Bolts & Nuts): Thành phần tạo lực siết.

Quy trình vận hành logic: Khi các bu lông được siết chặt theo đúng kỹ thuật (ví dụ: siết theo hình sao, đúng lực torq), lực căng của bu lông sẽ ép chặt hai mặt bích lại với nhau. Lực nén này tác động lên gioăng làm kín, làm cho gioăng biến dạng và điền đầy vào các bất thường li ti trên bề mặt mặt bích. Kết quả là tạo ra một lớp màng ngăn kín tuyệt đối, giúp hệ thống kết nối có thể chịu được áp suất vận hành cao, nhiệt độ khắc nghiệt và rung động mà không xảy ra hiện tượng rò rỉ môi chất.

Nhờ cấu tạo đặc biệt này, kết nối mặt bích sở hữu ưu điểm vượt trội là có thể tháo lắp dễ dàng và nhanh chóng khi cần thiết. Điều này cực kỳ quan trọng đối với việc bảo trì, sửa chữa, thay thế thiết bị hoặc vệ sinh bên trong đường ống, giúp giảm tối đa thời gian dừng hệ thống và chi phí vận hành cho doanh nghiệp.

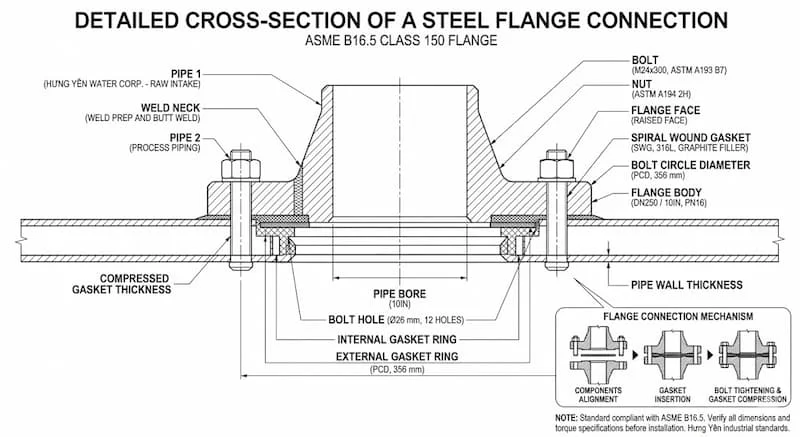

Cấu Tạo Mặt Bích Thép Gồm Những Bộ Phận Nào? Phân Tích Chuyên Sâu

Như đã đề cập, kết nối mặt bích không chỉ là một miếng thép. Để đảm bảo hiệu suất và an toàn, một hệ thống kết nối mặt bích hoàn chỉnh bao gồm nhiều thành phần được thiết kế và chế tạo chính xác.

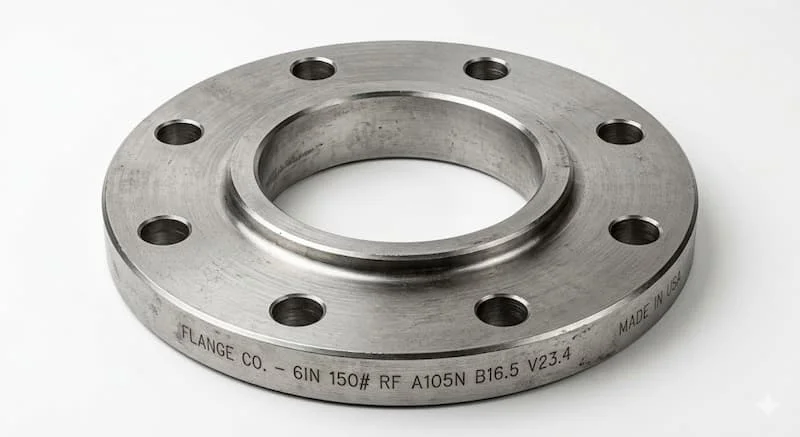

1. Cấu tạo mặt bích thép: Thân Mặt Bích (Flange Body)

Đây là phần cốt lõi, định hình nên miếng mặt bích.

Đặc điểm cấu tạo:

• Hình dạng: Phổ biến nhất là dạng hình tròn, nhưng cũng có loại hình vuông hoặc hình chữ nhật tuỳ thuộc vào ứng dụng đặc biệt hoặc thiết bị kết nối.

• Lỗ trung tâm (Bore): Có một lỗ lớn ở chính giữa để kết nối và cho phép môi chất chảy qua. Kích thước của lỗ này (NPS - Nominal Pipe Size) phải tương thích với kích thước đường ống.

• Lỗ bu lông (Bolt Holes): Xung quanh vành mặt bích được khoan các lỗ nhỏ để lắp bu lông kết nối.

• Bề mặt tiếp xúc (Flange Face): Phần bề mặt phẳng hoặc có gờ nhô lên để đặt gioăng. Bề mặt này thường được gia công với độ nhám (finish) cụ thể để tối ưu khả năng làm kín của gioăng.

Vật liệu chế tạo phổ biến: Thân mặt bích thường được làm từ các loại thép có độ bền cao, chịu lực tốt:

• Thép Carbon (Carbon Steel): Ví dụ ASTM A105, phổ biến cho hệ thống nước, khí, dầu thông thường, chi phí thấp.

• Thép Không Gỉ (Stainless Steel - Inox): Ví dụ ASTM A182 F304/F316, dùng cho môi trường ăn mòn, thực phẩm, hóa chất.

• Thép Hợp Kim (Alloy Steel): Ví dụ ASTM A182 F11/F22, dùng cho hệ thống nhiệt độ cao và áp suất rất cao.

2. Cấu tạo mặt bích thép: Lỗ Bu Lông (Bolt Holes)

Các lỗ bu lông không chỉ đơn thuần là những cái lỗ được khoan ngẫu nhiên. Số lượng, đường kính và cách bố trí của chúng được quy định nghiêm ngặt bởi các tiêu chuẩn quốc tế (như ASME, DIN, JIS).

• Chức năng: Là nơi lắp đặt các bu lông để siết chặt và cố định hai mặt bích với nhau.

• Số lượng và bố trí: Số lượng lỗ bu lông phụ thuộc vào kích thước mặt bích (kích thước càng lớn, số lỗ càng nhiều) và tiêu chuẩn flange (ví dụ: chuẩn ASME Class 150 sẽ có số lỗ khác chuẩn Class 300 cho cùng kích thước ống). Các lỗ bu lông được bố trí đều nhau trên một vòng tròn đồng tâm (Bolt Circle Diameter - PCD) [chèn link: ...] để đảm bảo lực siết được phân bố đồng đều nhất.

3. Cấu tạo mặt bích thép: Gioăng Làm Kín (Gasket)

Mặc dù nhỏ bé và thường được coi là vật tư tiêu hao, gioăng làm kín lại là "lá chắn" cuối cùng ngăn chặn rò rỉ.

• Vị trí: Được đặt chính giữa, kẹp giữa bề mặt tiếp xúc của hai mặt bích.

• Chức năng: Tạo độ kín tuyệt đối bằng cách điền đầy các khe hở và bất thường trên bề mặt mặt bích dưới áp lực nén [chèn link: ...].

• Vật liệu Gasket: Cực kỳ đa dạng để tương thích với các môi chất, nhiệt độ và áp suất khác nhau:

  • Cao su (Rubber): Ví dụ EPDM, NBR, dùng cho nước, khí áp thấp, nhiệt độ thường.

  • PTFE (Teflon): Chống ăn mòn hóa chất cực tốt, dùng cho ngành hóa chất, thực phẩm.

  • Kim loại/Bán kim loại (Metallic/Semi-metallic): Ví dụ gioăng xoắn (Spiral Wound Gasket - SWG) [chèn link: ...], gioăng vòng (Ring Joint Gasket - RTJ) [chèn link: ...], dùng cho hệ thống áp suất cao, nhiệt độ khắc nghiệt.

4. Bu Lông và Đai Ốc (Bolts and Nuts)

Đây là thành phần tạo ra lực cơ học để nén gioăng và giữ kết nối vững chắc.

• Chức năng: Cố định hai mặt bích và tạo lực ép cần thiết lên gasket để đạt độ kín.

• Yêu cầu: Bu lông và đai ốc phải được làm từ vật liệu có độ bền kéo cao để chịu được lực siết lớn mà không bị giãn hoặc gãy. Vật liệu phổ biến là thép hợp kim được xử lý nhiệt (ví dụ: bu lông ASTM A193 B7, đai ốc ASTM A194 2H).

• Lưu ý: Lực siết bu lông (Torque) phải được tính toán chính xác và phân bố đồng đều trên tất cả các bu lông thông qua quy trình siết đúng kỹ thuật. Việc siết không đều hoặc sai lực có thể dẫn đến hiện tượng vênh mặt bích, hỏng gioăng và gây rò rỉ nghiêm trọng.

Các Loại Mặt Bích Thép Phổ Biến và Ứng Dụng

Tùy theo thiết kế của phần cổ (hub) và phương pháp kết nối với đường ống, mặt bích thép được chia thành nhiều loại khác nhau [chèn link: ...], mỗi loại có ưu điểm và ứng dụng riêng.

1. Mặt Bích Hàn Cổ (Weld Neck Flange - WN)

Đây là loại mặt bích có phần cổ dài, thuôn nhọn được thiết kế để hàn đối đầu (Butt Weld) trực tiếp với đầu ống.

• Ưu điểm: Thiết kế cổ giúp phân bổ ứng suất đồng đều, làm giảm sự tập trung lực tại chân mặt bích. WN có khả năng chịu đựng tuyệt vời đối với các ứng suất uốn, rung động và chênh lệch nhiệt độ lớn, mang lại độ bền và độ tin cậy cao nhất.

• Ứng dụng: Lý tưởng cho các hệ thống đường ống quan trọng, áp suất rất cao (Class 600, 900, 1500, 2500), nhiệt độ khắc nghiệt hoặc môi trường có độ rung lớn.

2. Mặt Bích Trượt (Slip-On Flange - SO)

Loại mặt bích này có lỗ trung tâm lớn hơn đường kính ngoài của ống một chút, cho phép nó trượt vào trong ống trước khi được hàn ở cả hai phía (bên trong và bên ngoài bằng mối hàn góc - fillet weld).

• Ưu điểm: Cực kỳ dễ lắp đặt và căn chỉnh lỗ bu lông vì nó không cố định chặt vào ống trước khi hàn. Chi phí sản xuất và mua sắm cũng thấp hơn đáng kể so với mặt bích hàn cổ.

• Nhược điểm: Khả năng chịu áp suất và độ bền mỏi thấp hơn so với WN.

• Ứng dụng: Thường dùng cho các hệ thống đường ống áp suất thấp đến trung bình (Class 150, 300), không quá quan trọng.

3. Mặt Bích Ren (Threaded Flange - TH)

Loại mặt bích này có ren trong bên trong lỗ trung tâm, cho phép nó được vặn trực tiếp vào đầu ống có ren tương ứng mà không cần phải hàn.

• Ưu điểm: Lắp đặt cực nhanh, không đòi hỏi kỹ thuật hàn phức tạp. Cực kỳ hữu ích trong môi trường không cho phép hàn (do nguy cơ cháy nổ) hoặc hệ thống cần tháo lắp thường xuyên để vệ sinh hoặc thay thế.

• Ứng dụng: Phù hợp cho đường ống kích thước nhỏ, áp suất thấp, nhiệt độ không quá cao và môi trường không ăn mòn.

4. Mặt Bích Mù (Blind Flange - BL)

Đây là loại mặt bích duy nhất không có lỗ ở trung tâm, tạo thành một miếng đĩa đặc.

• Chức năng: Dùng để bịt đầu một tuyến ống, van hoặc thiết bị nhằm ngắt dòng chảy.

• Ứng dụng: Thường được lắp đặt ở cuối đường ống để kết thúc dòng môi chất hoặc dùng trong quá trình kiểm tra áp suất (pressure testing) của hệ thống.

Tại Sao Kết Nối Mặt Bích Lại Phổ Biến Trong Công Nghiệp?

So với các phương pháp kết nối đường ống khác như hàn trực tiếp (Welding Joint) hoặc nối ren (Threaded Joint), thì cấu tạo mặt bích thép mang lại nhiều ưu điểm vượt trội cho hệ thống:

1. Dễ dàng tháo lắp và linh hoạt cao: Đây là ưu điểm lớn nhất. Kết nối flange có thể tháo rời hoàn toàn để:

   • Bảo trì, vệ sinh đường ống.

   • Thay thế các thiết bị tích hợp như van, bơm, cảm biến một cách nhanh chóng mà không làm hỏng đường ống chính.

   • Mở rộng hoặc thu hẹp hệ thống một cách dễ dàng.

2. Khả năng chịu áp suất và nhiệt độ cao: Nhờ cấu tạo mặt bích thép chắc chắn từ vật liệu thép cao cấp và hệ thống bu lông siết chặt, nhiều loại flange (ví dụ Weld Neck, Ring Joint) có thể chịu được áp suất vận hành lên đến hàng trăm bar và nhiệt độ khắc nghiệt từ âm độ (cryogenic) đến hàng trăm độ C. Đây là điều mà các phương pháp nối ren thông thường không thể đạt được.

3. Linh hoạt trong thiết kế và tích hợp hệ thống: Mặt bích đóng vai trò như một "khớp nối" tiêu chuẩn, giúp:

   • Kết nối các đoạn ống có kích thước khác nhau.

   • Tích hợp van, bơm, thiết bị lọc vào đường ống một cách thuận tiện.

   • Thay đổi hướng dòng chảy hoặc nhánh ống thông qua các phụ kiện mặt bích như tê, co, giảm.

Ứng Dụng Thực Tế Của Mặt Bích Thép Trong Công Nghiệp

Mặt bích thép được sử dụng rộng rãi và phổ biến trong hầu hết các ngành công nghiệp, đặc biệt là các hệ thống đường ống quy mô lớn.

1. Hệ Thống Đường Ống Nước và Hạ Tầng

Trong các mạng lưới cấp nước đô thị, xử lý nước thải:

• Kích thước lớn: DN300, DN400, DN600 trở lên là phổ biến.

• Ưu điểm: Mặt bích giúp kết nối các đoạn ống có đường kính lớn một cách chắc chắn và đảm bảo độ kín tuyệt đối.

• Dễ bảo trì: Khả năng tháo lắp dễ dàng là yếu tố sống còn để vệ sinh, thông ống và thay thế các đoạn ống bị hỏng mà không làm gián đoạn việc cung cấp nước cho khu vực.

2. Ngành Công Nghiệp Dầu Khí (Oil & Gas)

Trong các giàn khoan ngoài khơi, nhà máy lọc dầu, đường ống dẫn dầu khí:

• Áp suất cao, nhiệt độ khắc nghiệt: Hệ thống pipeline dầu khí thường vận hành dưới áp suất lên đến Class 600, 900, 1500, 2500.

• Độ kín tuyệt đối: Bất kỳ sự rò rỉ nào cũng có thể dẫn đến thảm họa về an toàn và môi trường.

• Giải pháp: Do đó, mặt bích thép (đặc biệt là loại Weld Neck, Ring Joint) được sử dụng vô cùng phổ biến nhờ khả năng chịu lực vượt trội và độ kín đáng tin cậy.

3. Nhà Máy Hóa Chất và Chế Biến

Trong các môi trường hóa chất ăn mòn mạnh:

• Chống ăn mòn: Vật liệu mặt bích đóng vai trò quyết định. Thường sử dụng mặt bích thép không gỉ (ASTM A182 F316, F316L, 304, 304L).

• Gioăng tương thích: Gioăng làm kín (như PTFE, EPDM đặc biệt) phải chịu được sự ăn mòn của môi chất.

Sai lầm thường gặp: Việc chọn mua sai sản phẩm có thể dẫn đến hậu quả nghiêm trọng. Đừng bao giờ chọn sai kích thước flange, chọn sai tiêu chuẩn, siết bu lông không đều hoặc sử dụng gasket không phù hợp. Những sai sót này có thể gây rò rỉ, cháy nổ, làm hỏng thiết bị và ảnh hưởng trực tiếp đến sự an toàn của con người và hệ thống [chèn link: tại đây].

Hướng Dẫn Lắp Đặt Mặt Bích Thép Đúng Cách và Checklist

Việc sở hữu mặt bích đạt chuẩn là chưa đủ. Quy trình lắp đặt mặt bích (flange installation) đóng vai trò quyết định đến hiệu suất và độ kín của kết nối. Để đảm bảo kết nối hoạt động hiệu quả, doanh nghiệp và đội ngũ kỹ thuật cần tuân thủ nghiêm ngặt các bước sau:

1. Kiểm tra bề mặt mặt bích (Flange Face Inspection)

• Bề mặt tiếp xúc của cả hai mặt bích phải được kiểm tra kỹ lưỡng. Chúng phải hoàn toàn sạch, không bị dính dầu mỡ, bụi bẩn hoặc bất kỳ vật lạ nào.

• Bề mặt tiếp xúc không được bị trầy xước, nứt, móp hoặc có các vết lồi lõm. Những hư hỏng này có thể làm hỏng gioăng và gây rò rỉ.

2. Lắp gioăng đúng vị trí (Gasket Placement)

• Căn chỉnh chính xác: Gioăng làm kín (Gasket)k phải được đặt nằm chính giữa, đồng tâm với lỗ bu lông của cả hai mặt bích.

• Kiểm tra độ hở: Đảm bảo gioăng không bị ép hoặc gấp khúc ở bất kỳ vị trí nào trước khi siết bu lông.

3. Siết bu lông theo hình sao (Bolt Tightening Pattern)

Đây là bước cực kỳ quan trọng để đảm bảo lực ép lên gioăng được phân bố đều nhất.

• Trình tự hình sao: Việc siết bu lông phải được thực hiện theo trình tự chéo nhau (ví dụ: bu lông số 1, sau đó chéo qua bu lông số 2 đối diện, tiếp đến bu lông số 3, rồi chéo qua bu lông số 4 đối diện...). Không được siết bu lông liên tiếp theo vòng tròn.

• Siết nhiều lần: Quá trình siết bu lông nên được thực hiện qua ít nhất 3 vòng siết, tăng lực torq dần dần cho đến khi đạt lực torq quy định cuối cùng.

Checklist nhanh trước khi vận hành:

• Đã kiểm tra bề mặt mặt bích sạch và không hư hỏng?

• Đã chọn gioăng (gasket) tương thích với môi chất, áp suất và nhiệt độ?

• Đã đặt gioăng đúng vị trí chính giữa?

• Đã căn chỉnh chính xác lỗ bu lông?

• Đã siết bu lông theo đúng trình tự hình sao và đạt lực torq quy định?

FAQ: Câu Hỏi Thường Gặp

mặt bích thép gồm những bộ phận nào?

Một kết nối mặt bích thép (Steel Flange Connection) hoàn chỉnh gồm ba thành phần cốt lõi: thân mặt bích (flange body), gioăng làm kín (gasket), và hệ thống bu lông & đai ốc (bolts & nuts).

Mặt bích thép dùng để làm gì?

Mặt bích thép dùng để kết nối các đoạn đường ống, van, bơm hoặc các thiết bị hỗ trợ khác trong một hệ thống piping hoàn chỉnh, cho phép môi chất chảy qua mà không bị rò rỉ.

Mặt bích thép có thể chịu áp suất cao không?

Có, mặt bích thép có thể chịu áp suất rất cao. Nhờ cấu tạo mặt bích thép từ thép hợp kim chịu lực và bu lông độ bền cao, nhiều loại (ví dụ Weld Neck, Class 1500, 2500) được thiết kế để vận hành an toàn dưới áp suất lên đến hàng trăm bar.

Vật liệu phổ biến của mặt bích thép là gì?

Vật liệu phổ biến của mặt bích thép gồm có thép carbon (ASTM A105, dùng cho nước, khí, dầu thông thường), thép không gỉ (ASTM A182 F316/F304, dùng cho môi trường ăn mòn, thực phẩm, hóa chất), và thép hợp kim (dùng cho nhiệt độ cao).

Kết Luận

Cấu tạo mặt bích thép là một hệ thống kết nối phức tạp và được tính toán kỹ lưỡng, đóng vai trò nền tảng trong các hệ thống đường ống công nghiệp. Sự phối hợp chặt chẽ giữa thân mặt bích, gioăng làm kín, và bu lông & đai ốc mang lại cho kết nối mặt bích khả năng chịu áp suất cao, độ kín tuyệt đối và tính linh hoạt vượt trội trong tháo lắp khi bảo trì.

Việc hiểu rõ về cấu tạo, nguyên lý, vật liệu và các loại mặt bích thép phổ biến là cực kỳ logic và thiết yếu cho bất kỳ kỹ sư piping hay đơn vị vận hành nào. Sự am hiểu này không chỉ giúp bạn thiết kế và lựa chọn sản phẩm đạt chuẩn, phù hợp với yêu cầu khắc nghiệt của hệ thống, mà còn đảm bảo toàn vẹn về mặt an toàn và hiệu suất của toàn bộ công trình. Đừng để những sai sót nhỏ về thông số kỹ thuật hay quy trình lắp đặt làm ảnh hưởng đến tiến độ dự án. Hãy liên hệ ngay với đội ngũ chuyên gia của chúng tôi để được tư vấn và nhận báo giá các loại mặt bích thép chất lượng cao của cấu tạo mặt bích thép.
