Blind Flange HDPE: Giải pháp bịt chặn chuyên dụng và tối ưu cho hệ thống ống nhựa

Trong quá trình thi công các mạng lưới cấp thoát nước hay xử lý nước thải công nghiệp, việc tạm thời hoặc vĩnh viễn bịt kín một đầu ống để chờ mở rộng hoặc ngăn dòng chảy là yêu cầu kỹ thuật tất yếu. Tuy nhiên, một tình huống khiến không ít nhà thầu đau đầu là việc lựa chọn giữa nắp bịt (End cap) và mặt bích mù. Nhiều trường hợp lắp đặt sai phương pháp dẫn đến hiện tượng rò rỉ dưới áp lực lớn, thậm chí là bung kết nối gây thất thoát lưu chất nghiêm trọng.

Vấn đề cốt lõi thường nằm ở việc hiểu sai cách vận hành của blind flange. Đây không phải là một chi tiết có thể lắp đặt độc lập bằng cách dán keo hay hàn trực tiếp lên đầu ống. Nếu chọn sai cấp áp suất (PN) hoặc thiếu các phụ kiện hỗ trợ đi kèm, hệ thống sẽ ngay lập tức đối mặt với nguy cơ sụt giảm áp lực và tiêu tốn hàng tá chi phí bảo trì. Hiểu đúng về blind flange hdpe là chìa khóa để đảm bảo sự bền vững cho toàn bộ hạ tầng đường ống.

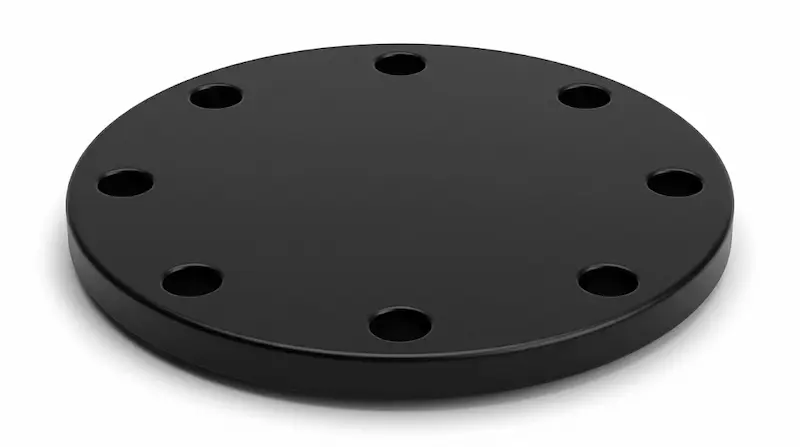

Blind flange HDPE là gì?

Blind flange HDPE (hay còn gọi là mặt bích mù HDPE) là một tấm nhựa tròn đặc, không có lỗ ở giữa, được chế tạo từ vật liệu nhựa Polyethylene mật độ cao (PE100 hoặc PE80). Chức năng chính của phụ kiện này là ngăn chặn hoàn toàn dòng lưu chất tại một điểm dừng của đường ống, đóng kín hệ thống để phục vụ mục đích kiểm tra áp suất hoặc chờ lắp đặt thêm các đoạn ống mới trong tương lai.

Khác với các dòng phụ kiện hàn nối thông thường, blind flange hdpe đóng vai trò là một "cánh cửa" đóng chặt cuối đường ống. Nó thường được sử dụng cho các kích thước ống từ DN50 trở lên, nơi mà các nắp bịt dạng chụp không còn đủ khả năng chịu lực hoặc không đảm bảo tính linh hoạt khi cần tháo dỡ định kỳ.

Vật liệu HDPE mang lại cho mặt bích mù khả năng chống lại sự ăn mòn của hóa chất, không bị rỉ sét như thép và có độ đàn hồi nhất định, giúp nó thích nghi tốt với các điều kiện địa hình phức tạp hoặc những môi trường đất có tính axit cao.

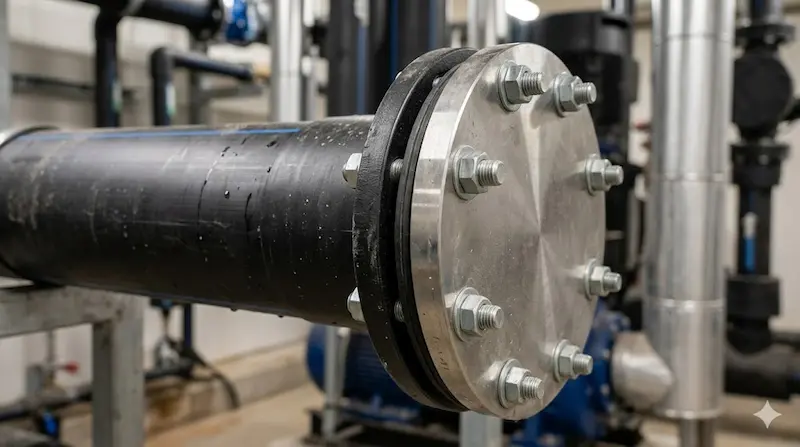

Nguyên lý hoạt động của bích mù HDPE

Nguyên lý làm kín của blind flange không dựa trên mối hàn nhiệt trực tiếp mà dựa trên liên kết cơ học tổ hợp. Một mặt bích mù không thể đứng vững nếu thiếu đi sự hỗ trợ của hệ thống bulong và vòng đệm thép.

Quy trình làm kín được thực hiện thông qua việc ép chặt:

• Lực siết bulong: Tạo ra áp lực nén lên toàn bộ bề mặt tiếp xúc.

• Gioăng làm kín (Gasket): Được đặt giữa mặt bích mù và đầu bích ống để lấp đầy các khe hở siêu nhỏ, ngăn lưu chất thoát ra ngoài.

• Vòng đệm thép (Backing Ring): Đây là yếu tố sống còn. Vì nhựa HDPE có tính dẻo, nếu siết trực tiếp bulong lên nhựa, mặt bích sẽ bị biến dạng. Vòng thép sẽ giúp phân bổ lực siết đều khắp chu vi bích.

Insight chuyên gia: Để kết nối bích mù vào ống HDPE, hệ thống bắt buộc phải có một bộ Stub end (Đầu bích) được hàn nhiệt vào ống. Bích mù sẽ được ép vào mặt của Stub end này thông qua vòng bích thép, tạo thành một khối kết nối cực kỳ chắc chắn và kín khít.

Các loại blind flange phổ biến trong ngành nước

Tùy vào quy mô dự án và yêu cầu kỹ thuật về áp suất, người ta thường phân loại blind flange theo hai tiêu chí chính:

1. Phân loại theo cấu tạo

• Blind flange nguyên khối: Được gia công tiện từ tấm nhựa HDPE đặc. Loại này có độ bền đồng nhất cao, bề mặt nhẵn mịn, thường dùng cho các hệ thống yêu cầu tiêu chuẩn vệ sinh nghiêm ngặt.

• Blind flange kết hợp bích thép: Sử dụng một tấm mù thép được bọc nhựa hoặc dùng kết hợp với vòng đệm thép phía sau để tăng cường khả năng chịu lực cho các đường ống cỡ lớn.

2. Phân loại theo áp lực (PN)

• PN10: Phù hợp cho các hệ thống thoát nước tự chảy hoặc cấp nước áp lực thấp.

• PN16: Loại phổ biến nhất cho các mạng lưới cấp nước sạch đô thị và hệ thống dẫn hóa chất công nghiệp.

• PN20/PN25: Dùng cho các ứng dụng đặc thù yêu cầu áp suất làm việc cực cao.

Bảng so sánh nhanh:

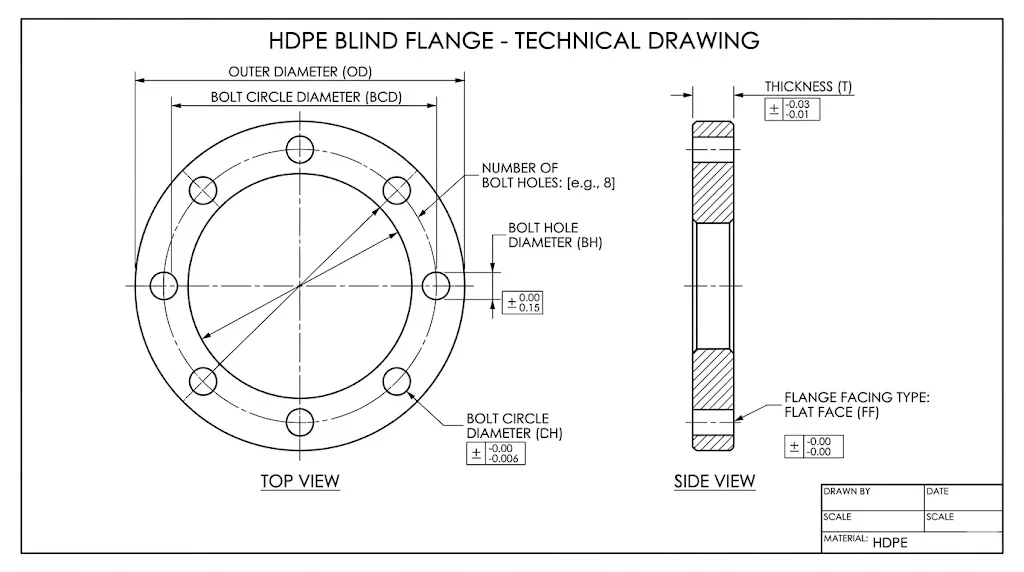

Thông số kỹ thuật của blind flange bạn cần nắm rõ

Để đảm bảo tính đồng bộ cho hệ thống, các thông số của blind flange phải tuân theo các tiêu chuẩn quốc tế như ISO 4427 hoặc DIN 8074.

• Đường kính danh nghĩa (DN): Dao động từ DN50 đến DN1200 hoặc lớn hơn tùy theo dự án.

• Đường kính ngoài và tâm lỗ bulong: Phải khớp hoàn toàn với tiêu chuẩn của vòng bích thép (Backing ring) và mặt bích của van/phụ kiện khác trên đường ống.

• Cấp áp suất: PE100 là loại vật liệu chuẩn để sản xuất các bích mù chịu áp lực PN16 hiện nay.

• Độ dày tấm mù: Được tính toán dựa trên cấp áp suất để đảm bảo tấm bích không bị võng hoặc nứt dưới áp lực nước từ bên trong.

Nhấn mạnh: Luôn kiểm tra xem tâm lỗ bulong của mặt bích mù có khớp với tiêu chuẩn lỗ của đầu bích (Stub end) đang dùng hay không. Việc lệch tâm lỗ dù chỉ vài milimet cũng sẽ khiến việc thi công trở nên bất khả thi.

Tại sao không thể sử dụng blind flange riêng lẻ?

Đây là lỗi phổ biến nhất của những đơn vị thi công mới. Nhiều người nghĩ rằng chỉ cần mua một tấm blind flange rồi ốp vào ống là xong. Thực tế, bích mù nhựa có bản chất "mềm".

Nếu bạn cố gắng siết bulong trực tiếp xuyên qua các lỗ trên nhựa HDPE, lực ép sẽ làm nhựa bị nứt ở các cạnh lỗ hoặc làm tấm mù bị vênh. Điều này dẫn đến việc không thể tạo ra áp lực làm kín đều lên gioăng.

Để một hệ kết nối bích mù HDPE hoạt động, bạn bắt buộc phải có Vòng bích thép (Backing Ring) lồng phía sau và Stub end hàn ở đầu ống. Vòng thép đóng vai trò như một khung xương chịu lực, giúp ép tấm mù nhựa vào đầu ống một cách phẳng phệ và ổn định nhất. Sai lầm khi thiếu phụ kiện này sẽ khiến hệ thống của bạn rò rỉ ngay khi vừa bơm thử nước.

Ứng dụng thực tế của blind flange

Với những ưu điểm về trọng lượng và độ bền, blind flange là sự lựa chọn không thể thay thế trong:

• Hệ thống cấp nước sạch: Dùng để bịt các đầu ống chờ trong các khu đô thị chưa lấp đầy dân cư.

• Xử lý nước thải: Chống lại sự ăn mòn của khí hydro sulfide (H2S) và các vi sinh vật mà không cần sơn phủ bảo vệ.

• Ngành công nghiệp khai khoáng: Dùng trong các đường ống dẫn bùn, quặng nhờ khả năng chống mài mòn tốt.

• Hệ thống tưới tiêu nông nghiệp: Dễ dàng tháo rời để xúc rửa đường ống sau mỗi mùa vụ.

Những sai lầm kinh điển khi lắp đặt mặt bích mù HDPE

1. Chọn sai cấp áp suất (PN): Dùng bích mù PN10 cho đường ống vận hành ở áp suất 12-15 Bar sẽ khiến mặt bích bị biến dạng hoặc bắn tung ra khỏi vị trí.

2. Siết bulong không đều: Việc siết chặt một bên trước sẽ làm gioăng bị lệch, gây rò rỉ cục bộ.

3. Lắp sai gioăng: Sử dụng gioăng quá dày hoặc vật liệu gioăng không phù hợp với lưu chất sẽ làm giảm tuổi thọ mối nối.

4. Thiếu vòng bích thép hỗ trợ: Như đã phân tích, đây là lỗi "chết người" trong kỹ thuật lắp bích nhựa.

Checklist lựa chọn blind flange HDPE chuẩn chuyên gia

Trước khi đặt hàng cho công trình, hãy rà soát qua các tiêu chí sau:

•  Xác định DN ống: Phải tương ứng với Stub end đã hàn.

•  Cấp áp suất PN: Đảm bảo PN của bích mù bằng hoặc cao hơn PN của đường ống.

•  Vật liệu: PE100 để đảm bảo khả năng chịu áp lực tốt nhất.

•  Đồng bộ tiêu chuẩn: Các lỗ bulong theo tiêu chuẩn JIS, DIN hay ANSI?

•  Backing Ring đi kèm: Đã có vòng thép mạ kẽm hoặc vòng thép sơn tĩnh điện chưa?

Hướng dẫn lắp đặt đúng kỹ thuật

Để mối nối blind flange đạt độ kín tuyệt đối, hãy tuân thủ quy trình sau:

1. Vệ sinh sạch bề mặt Stub end và bề mặt tiếp xúc của bích mù.

2. Đặt gioăng làm kín vào giữa, đảm bảo gioăng nằm đồng tâm.

3. Lồng vòng bích thép phía sau bích mù (nếu bích mù là dạng tấm mỏng) hoặc lồng phía sau Stub end.

4. Xỏ bulong và siết bằng tay để cố định vị trí.

5. Siết đối xứng: Sử dụng cờ lê lực, siết các cặp bulong đối diện nhau theo từng nấc (30% - 60% - 100% lực siết quy định). Điều này giúp mặt bích được ép xuống một cách phẳng nhất.

Giải đáp các câu hỏi thường gặp (FAQ)

1. Blind flange HDPE dùng để làm gì?

Nó dùng để bịt kín điểm cuối của đường ống HDPE, thay thế cho nắp bịt hàn khi cần sự linh hoạt hoặc ở các kích cỡ ống lớn.

2. Tại sao bắt buộc phải dùng backing ring thép khi lắp bích mù nhựa?

Vì nhựa HDPE mềm và dễ biến dạng dưới lực nén của bulong. Vòng thép giúp phân bổ lực đều để đảm bảo độ kín và bảo vệ bích nhựa không bị nứt.

3. Sự khác biệt giữa bích mù PN10 và PN16 là gì?

Khác biệt nằm ở độ dày của tấm nhựa và đôi khi là số lượng lỗ bulong hoặc kích thước lỗ để chịu được áp suất cao hơn.

4. Bích mù HDPE có thể dùng cho đường ống thép không?

Có thể, miễn là kích thước và tiêu chuẩn lỗ bulong khớp nhau. Tuy nhiên, nó thường được ưu tiên cho hệ ống nhựa để tránh hiện tượng ăn mòn điện hóa.

5. Có thể tái sử dụng mặt bích mù HDPE không?

Có, nếu sau khi tháo ra bề mặt bích không bị trầy xước sâu và không bị biến dạng nhiệt. Bạn chỉ cần thay mới gioăng làm kín để đảm bảo an toàn.

Kết luận

Blind flange là một mắt xích quan trọng giúp hệ thống đường ống của bạn trở nên linh hoạt và an toàn hơn. Việc hiểu đúng về hệ thống phụ kiện đi kèm như Stub end và Backing ring không chỉ giúp bạn thi công chuẩn xác ngay từ lần đầu mà còn loại bỏ hoàn toàn các rủi ro rò rỉ tốn kém. Hãy luôn ưu tiên tính đồng bộ về tiêu chuẩn và áp suất để mạng lưới đường ống vận hành bền bỉ theo thời gian Blind flange hdpe.
