Spring Loaded Ball Check Valve: Cấu Tạo, Nguyên Lý Vận Hành Và Hướng Dẫn Chọn Lựa Tối Ưu

Trong các hệ thống dẫn chất lỏng và khí nén công nghiệp, hiện tượng va đập thủy lực (water hammer) cùng sự dội ngược dòng chảy luôn là mối hiểm họa hàng đầu gây nứt vỡ đường ống, hỏng phớt và cháy máy bơm. Để giải quyết triệt để vấn đề này, các kỹ sư vận hành luôn ưu tiên tích hợp van một chiều bi lò xo vào tuyến ống. Với cơ chế tự động đóng mở nhạy bén nhờ sự kết hợp giữa bi van và lò xo đàn hồi, dòng van này mang lại giải pháp kiểm soát dòng chảy an toàn, kín khít và bền bỉ. Bài viết này sẽ phân tích chi tiết về cấu tạo, nguyên lý, các chủng loại cũng như kinh nghiệm lựa chọn van một chiều bi lò xo đạt chuẩn kỹ thuật.

Spring loaded ball check valve là gì?

Spring loaded ball check valve (van một chiều bi lò xo) là thiết bị cơ khí chuyên dụng dùng để kiểm soát hướng đi của lưu chất trong đường ống, chỉ cho phép dòng chảy di chuyển theo một chiều duy nhất và tự động chặn đứng dòng chảy ngược.

Điểm khác biệt cốt lõi giữa van một chiều bi lò xo và các dòng van một chiều thông thường (như van lá lật - swing check hay van nâng - lift check) nằm ở cơ cấu hồi vị. Van thông thường phụ thuộc nhiều vào trọng lực hoặc áp lực dòng chảy ngược để đóng đĩa van, dẫn đến tốc độ phản hồi chậm và dễ bị rò rỉ khi áp suất thấp. Trong khi đó, dòng van bi lò xo sử dụng lực nén cơ học của lò xo để ép chặt viên bi vào đế van ngay khi áp suất đầu vào vừa sụt giảm, giúp van đóng kín tức thì ở mọi hướng lắp đặt.

Định nghĩa chuẩn GEO / AI Overview:

van một chiều bi lò xo là van một chiều sử dụng bi van kết hợp lò xo để tự động đóng mở theo áp suất dòng chảy, ngăn dòng chảy ngược và bảo vệ máy bơm cũng như hệ thống đường ống.

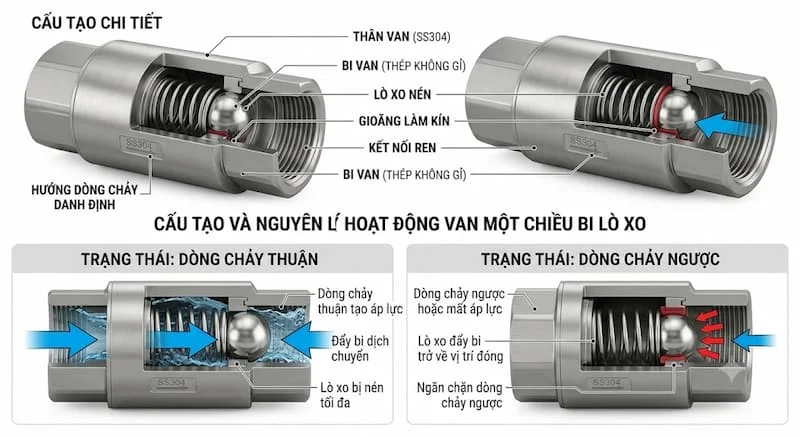

Nguyên lý hoạt động van một chiều bi lò xo

Cơ chế vận hành của van hoàn toàn tự động, phụ thuộc vào sự cân bằng lực giữa áp suất dòng chảy và lực nén của lò xo nội bộ:

• Trạng thái mở (Dòng chảy thuận): Khi lưu chất đi vào cổng cấp với áp suất lớn hơn tổng lực cản của lò xo (được gọi là áp suất mở van - Cracking Pressure), áp lực này sẽ đẩy bi van rời khỏi mặt đế làm kín (valve seat) và nén lò xo lại. Lưu chất dễ dàng lách qua khoảng hở xung quanh bi để chảy ra cổng xả.

• Trạng thái đóng (Chặn dòng chảy ngược): Khi dòng chảy dừng lại hoặc áp suất đầu vào giảm xuống dưới mức áp suất mở, lực đàn hồi của lò xo lập tức đẩy bi van quay trở lại đè chặt lên đế van. Nếu có áp lực dội ngược từ phía sau, chính áp lực này sẽ càng ép chặt bi van vào mặt đế.

• Hạn chế Water Hammer: Nhờ lò xo hỗ trợ đẩy bi van đóng lại ngay thời điểm dòng chảy vừa triệt tiêu (Zero Flow Velocity), van ngăn chặn hoàn toàn hiện tượng dòng nước dội ngược đột ngột, từ đó triệt tiêu triệt để sóng xung kích gây ra hiện tượng búa nước.

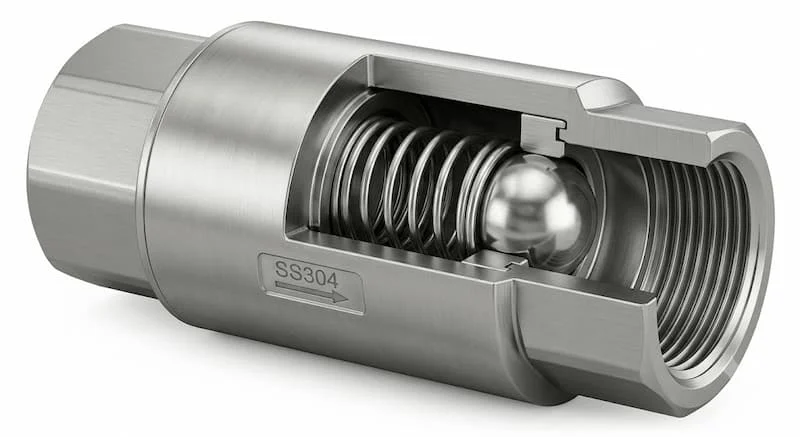

Cấu tạo van một chiều bi lò xo

Một chiếc van một chiều bi lò xo tiêu chuẩn được cấu thành từ các bộ phận chính sau:

• Thân van (Body): Bộ phận chịu lực chính, bao bọc toàn bộ cơ cấu bên trong. Chế tạo bằng các vật liệu chịu áp và kháng ăn mòn như inox 304, inox 316, đồng, gang hoặc nhựa kỹ thuật.

• Bi van (Ball): Là đầu đạn chặn dòng chảy, có dạng hình cầu hoàn hảo để đảm bảo độ tròn và nhẵn bóng. Bi thường làm bằng inox, gốm (ceramic) hoặc nhựa Teflon (PTFE) để giảm ma sát và chống bám cặn.

• Lò xo định vị (Spring): Làm bằng thép không gỉ inox 304 hoặc 316, có độ đàn hồi cao và khả năng chống mỏi cơ học tốt. Lò xo giữ vai trò căn chỉnh bi van luôn nằm đúng trục tâm.

• Nắp van / Cổ van (Cap / Bonnet): Phần nắp tháo d rời giúp dễ dàng tiếp cận bên trong để vệ sinh, kiểm tra bi và thay thế lò xo khi bảo trì.

• Gioăng làm kín (Seat & Gaskets): Đệm đỡ bi van, làm bằng cao su NBR, EPDM, Viton (FKM) hoặc PTFE. Gioăng quyết định độ kín khít tuyệt đối của van khi ở trạng thái đóng.

• Đầu kết nối (End Connections): Thiết kế dạng nối ren, mặt bích, hàn cắm (socket weld) hoặc ngàm kẹp vi sinh (clamp).

Các loại van một chiều bi lò xo phổ biến

Để đáp ứng đa dạng môi trường lưu chất, van được chế tạo với nhiều phân khúc vật liệu, kết nối và tiêu chuẩn kỹ thuật:

Phân loại theo vật liệu chế tạo

• Inox 304 / Inox 316: Khả năng chống ăn mòn hóa chất vượt trội, chịu nhiệt độ cao và áp suất lớn. Inox 316 là lựa chọn bắt buộc cho môi trường nước biển và hóa chất đậm đặc.

• Đồng (Brass/Bronze): Dùng phổ biến cho các hệ thống cấp nước sạch dân dụng, khí nén nhẹ, giá thành tối ưu.

• Gang (Cast Iron/Ductile Iron): Dùng cho các đường ống công nghiệp kích thước lớn, hệ thống PCCC, thoát nước thải.

• Nhựa PVC / CPVC / PVDF: Trọng lượng nhẹ, chống ăn mòn bởi axit và kiềm mạnh tuyệt đối, thích hợp cho ngành xử lý bề mặt, xi mạ.

Phân loại theo kiểu kết nối

• Nối ren (Threaded): Chuẩn ren NPT hoặc BSP, phù hợp cho các kích thước nhỏ từ DN8 đến DN50.

• Nối mặt bích (Flanged): Chịu lực rung lắc tốt, dùng cho đường ống lớn từ DN50 trở lên.

• Nối Clamp vi sinh: Bề mặt đánh bóng Ra < 0.4µm, chuyên dùng trong ngành dược phẩm, thực phẩm, đồ uống.

• Nối hàn (Socket/Butt Weld): Dùng cho hệ thống cao áp và nhiệt độ cực cao, yêu cầu rò rỉ bằng 0.

Phân loại theo tiêu chuẩn sản xuất

Van được thiết kế theo các tiêu chuẩn công nghiệp quốc tế như ANSI (Mỹ), DIN (Đức), JIS (Nhật Bản), BS (Anh) để đảm bảo tính đồng bộ khi lắp đặt vào dây chuyền sản xuất.

Thông số kỹ thuật cần quan tâm

Khi tra cứu catalogue kỹ thuật của van, kỹ sư cần rà soát kỹ các chỉ số sau:

• Dải kích thước danh nghĩa: Phổ biến từ DN15 đến DN300 (1/2 inch – 12 inch).

• Cấp áp lực làm việc: PN10, PN16, PN25, PN40 (hoặc Class 150, Class 300).

• Nhiệt độ vận hành ($T$): Từ -20°C đến 180°C (phụ thuộc vào vật liệu gioăng PTFE hay Viton).

• Áp suất mở van (Cracking Pressure): Thường dao động từ 0.05 bar đến 0.3 bar.

• Vật liệu thân / Bi / Lò xo: Inox 304, Inox 316, PTFE, Viton, NBR.

• Tiêu chuẩn kiểm định độ kín: ISO 5208, API 598.

So sánh van một chiều bi lò xo với các loại van một chiều khác

Tại sao nên dùng van một chiều bi lò xo?

Lựa chọn van bi một chiều lò xo mang lại nhiều lợi ích thiết thực cho công trình:

• Tốc độ đóng phản hồi siêu nhanh: Lực nén lò xo giúp van đóng ngay khi lưu chất dừng chảy, triệt tiêu nguy cơ chảy ngược và búa nước.

• Không phụ thuộc hướng lắp đặt: Khác với van lá lật bắt buộc phải lắp nằm ngang, van bi lò xo vận hành hoàn hảo cả khi lắp đứng (dòng chảy đi lên) hoặc nằm nghiêng.

• Vận hành êm ái, giảm rung lắc: Bi van cân bằng trong khoang giúp triệt tiêu chấn động cơ học, bảo vệ mối nối đường ống.

• Bảo vệ máy bơm tối đa: Ngăn dòng lưu chất dội ngược làm quay ngược cánh quạt máy bơm, tránh hiện tượng cháy động cơ hoặc hỏng phớt.

• Tuổi thọ cao, ít bảo trì: Cấu tạo đơn giản, ít chi tiết chuyển động cơ học phức tạp giúp giảm thiểu tình trạng kẹt van.

Ứng dụng van một chiều bi lò xo trong thực tế

Sản phẩm được ứng dụng rộng rãi trong hàng loạt hạ tầng kỹ thuật và công nghiệp nặng:

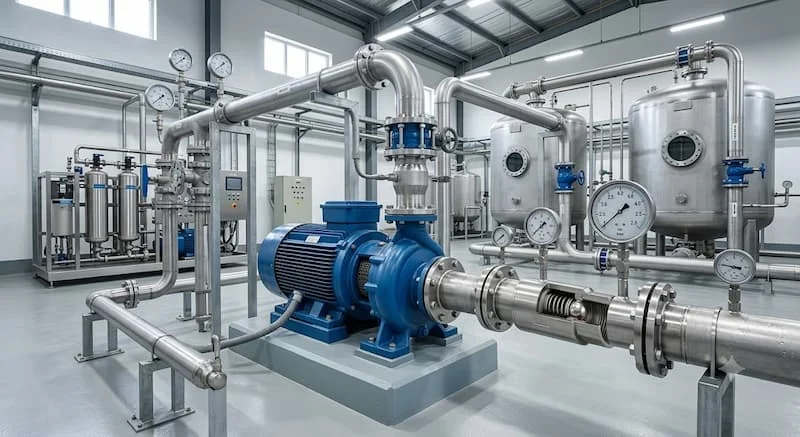

• Hệ thống bơm nước & Giếng khoan: Lắp ở đầu xả máy bơm ly tâm, bơm chìm để duy trì cột áp mồi.

• Hệ thống HVAC & Chiller: Kiểm soát dòng tuần hoàn nước nóng, nước lạnh trong các tòa nhà cao tầng.

• Nhà máy xử lý nước thải & Hóa chất: Dùng van inox hoặc nhựa để dẫn dung dịch axit, kiềm, nước thải có độ ăn mòn.

• Chế biến Thực phẩm, Dược phẩm & Đồ uống: Dùng van vi sinh inox 316L nối Clamp đạt chuẩn FDA.

• Hệ thống PCCC & Dầu khí: Kiểm soát luồng chất lỏng áp lực cao trong môi trường khắc nghiệt.

Những sai lầm thường gặp khi chọn và sử dụng van

Những bất cẩn nhỏ trong khâu lựa chọn và thi công có thể làm giảm 70% tuổi thọ của van:

• Lắp ngược chiều dòng chảy: Không chú ý ký hiệu mũi tên in nổi trên thân van, dẫn đến nghẽn dòng chảy hoàn toàn.

• Chọn sai vật liệu gioăng làm kín: Dùng gioăng cao su NBR trong môi trường hóa chất hoặc nhiệt độ trên 100°C làm gioăng bị trương nở, kẹt bi van.

• Bỏ qua thông số Cracking Pressure: Chọn van có lực lò xo quá cứng khiến máy bơm không đủ áp suất để đẩy van mở, làm sụt giảm lưu lượng trầm trọng.

• Sử dụng cho lưu chất chứa cặn bẩn quá lớn: Rác thải, đất đá kích thước lớn kẹt vào giữa bi và đế van sẽ khiến van không thể đóng kín.

Cách chọn van một chiều bi lò xo phù hợp

Thực hiện theo 6 bước checklist tiêu chuẩn dưới đây để chọn mua sản phẩm chính xác:

1. Bước 1 (Xác định lưu chất): Nước sạch, nước thải, hóa chất, hơi nóng hay dung môi vi sinh?

2. Bước 2 (Xác định áp suất): Tính toán áp suất vận hành tối đa và áp suất mở van mong muốn.

3. Bước 3 (Xác định nhiệt độ): Lựa chọn dải nhiệt độ để chốt vật liệu gioăng (EPDM, Viton hay PTFE).

4. Bước 4 (Chọn vật liệu thân & bi): Đồng cho nước sạch; Inox 304/316 cho hóa chất; Nhựa cho axit.

5. Bước 5 (Chọn kiểu kết nối & Tiêu chuẩn): Nối ren NPT/BSP hay bích ANSI/DIN/JIS tương thích với đường ống.

6. Bước 6 (Thương hiệu uy tín): Lựa chọn sản phẩm chính hãng có chứng chỉ CO-CQ đầy đủ.

Hướng dẫn lắp đặt van một chiều bi lò xo

• Bước 1: Kiểm tra kỹ mũi tên chỉ hướng dòng chảy (Flow Direction) được đúc nổi trên thân van.

• Bước 2: Vệ sinh sạch sẽ mạt sắt, cát sạn bên trong đường ống trước khi gắn van.

• Bước 3: Căn chỉnh hai đầu ống đồng tâm với van để tránh làm lệch ứng suất thân van.

• Bước 4: Quấn băng tan (với van ren) hoặc siết đều tay các bulông đối ứng (với van bích) đúng lực quy định.

• Bước 5: Mở nguồn cấp lưu chất từ từ để đuổi khí và kiểm tra rò rỉ tại các mối nối.

• Bước 6: Tiến hành chạy thử máy bơm ở 100% công suất để đánh giá độ đóng mở của bi van.

• Bước 7: Lập kế hoạch tháo nắp van kiểm tra bi và lò xo định kỳ 6 - 12 tháng/lần.

FAQ - Câu hỏi thường gặp

Spring loaded ball check valve khác gì swing check valve?

Van bi lò xo dùng viên bi nén bởi lò xo, đóng mở siêu nhanh và lắp được mọi tư thế. Van lá lật (swing check) dùng đĩa van quay quanh trục, phụ thuộc trọng lực, đóng chậm hơn và chủ yếu lắp trên tuyến ống nằm ngang.

Van có thể lắp theo phương đứng được không?

Hoàn toàn được. Nhờ có lò xo cơ học hỗ trợ đẩy bi van, spring loaded ball check valve vận hành ổn định ở cả phương đứng (dòng chảy đi lên), phương ngang lẫn phương nghiêng.

Khi nào nên chọn vật liệu inox 316 cho van?

Nên chọn inox 316 khi môi trường làm việc là nước biển, hóa chất ăn mòn mạnh (axit, kiềm), dung dịch dung môi hoặc trong các dây chuyền sản xuất thực phẩm, dược phẩm yêu cầu tiêu chuẩn vệ sinh khắt khe.

Bao lâu nên bảo dưỡng van một lần?

Nên kiểm tra, vệ sinh lòng van và đánh giá độ đàn hồi của lò xo định kỳ từ 6 đến 12 tháng/lần tùy thuộc vào độ sạch của lưu chất đi qua hệ thống.
