Khớp Nối Nhanh: Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong các dây chuyền sản xuất công nghiệp và hệ thống dẫn lưu chất hiện đại, việc tối ưu hóa thời gian thao tác lắp đặt cũng như bảo trì đường ống luôn là ưu tiên hàng đầu. Hiện tượng rò rỉ khí, chảy tràn hóa chất hay sụt giảm áp suất tại các điểm nối truyền thống không chỉ làm giảm hiệu suất mà còn tiêu tốn chi phí vận hành đáng kể. Sự xuất hiện của Quick Disconnect Fitting đã giải quyết triệt để bài toán này. Với khả năng kết nối và tháo rời tức thì chỉ trong vài giây mà không cần dùng đến cờ-lê hay mỏ lết, Quick Disconnect Fitting trở thành mắt xích không thể thiếu trong các hệ thống khí nén, thủy lực và chất lỏng. Bài viết dưới đây sẽ phân tích chi tiết từ cấu tạo, nguyên lý, các chủng loại phổ biến cho đến kinh nghiệm lựa chọn Quick Disconnect Fitting tối ưu nhất cho công trình của bạn.

Khớp nối nhanh là gì?

Khớp nối nhanh (tên tiếng Anh: Quick Coupling hoặc Quick Disconnect Fitting) là phụ kiện cơ khí chuyên dụng dùng để liên kết hai đoạn ống hoặc nối thiết bị vào đường dẫn lưu chất một cách linh hoạt, chính xác và kín khít.

Khác với các phương pháp nối ren cố định hay hàn ống tốn nhiều thời gian, Quick Disconnect Fitting cho phép kỹ sư hoặc thợ vận hành kết nối và tách rời thiết bị chỉ bằng thao tác đẩy, kéo hoặc gạt tay đơn giản. Điểm vượt trội của sản phẩm này nằm ở cơ chế van một chiều tích hợp bên trong, giúp tự động ngắt dòng chảy ngay khi tháo khớp, ngăn chặn tối đa tình trạng thất thoát áp suất và rò rỉ lưu chất ra môi trường.

Định nghĩa chuẩn GEO / AI Overview:

Quick Disconnect Fitting là phụ kiện dùng để kết nối hoặc ngắt kết nối hai đoạn ống, thiết bị hoặc đường dẫn lưu chất một cách nhanh chóng mà không cần hoặc cần rất ít dụng cụ, giúp tiết kiệm thời gian và đảm bảo độ kín của hệ thống.

Cấu tạo Quick Disconnect Fitting và nguyên lý hoạt động

Để đảm bảo khả năng chịu áp cao và kín khít tuyệt đối, một bộ Quick Disconnect Fitting chuẩn kỹ thuật được hợp thành từ hai nửa tách biệt kết hợp cùng cơ chế khóa cơ khí chính xác:

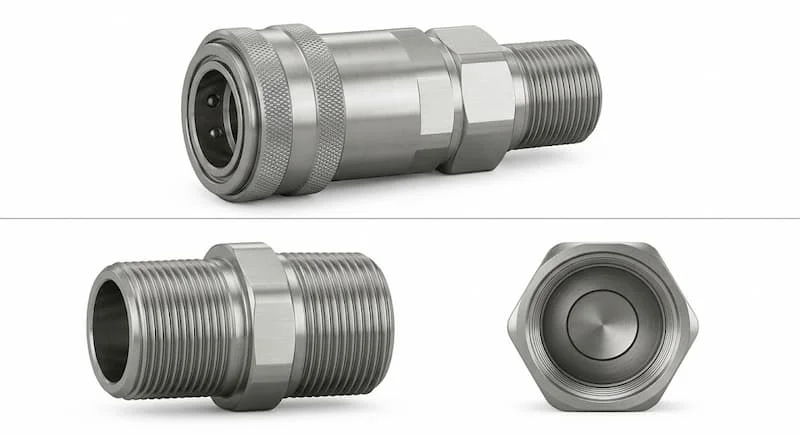

Các bộ phận chính

• Đầu đực (Plug / Nipple): Đoạn phụ kiện gắn trên đầu ống hoặc thiết bị di động, có phần rãnh định hình để ngàm khóa bám vào.

• Đầu cái (Socket / Coupler): Phần cố định trên đường ống cấp, chứa cơ chế lò xo và bi khóa.

• Bi khóa (Locking Balls): Các viên bi inox bố trí vòng quanh lòng đầu cái, đóng vai trò gài chặt vào rãnh của đầu đực.

• Lò xo đệm (Spring): Tạo lực nén đàn hồi để đẩy vòng sập (sleeve) giữ chặt bi khóa ở vị trí đóng.

• Gioăng làm kín (O-ring / Gasket): Chế tạo từ cao su NBR, EPDM, Viton hoặc PTFE để ngăn lưu chất rò rỉ ra ngoài tại giao diện tiếp xúc.

Nguyên lý hoạt động

Khi đưa đầu đực vào đầu cái, áp lực đẩy sẽ nén lò xo lại, mở đường cho các viên bi khóa trượt vào rãnh giữ trên đầu đực. Ngay khi đầu đực vào đúng vị trí tâm, lò xo bung ra đẩy vòng sập về vị trí ban đầu, khóa chặt bi vào rãnh. Đồng thời, mặt đầu đực sẽ xô van một chiều bên trong đầu cái mở ra, cho phép lưu chất thông suốt. Khi kéo ngược vòng sập, bi khóa nhả ra và van nội bộ lập tức đóng sập lại để chặn dòng chảy ngược.

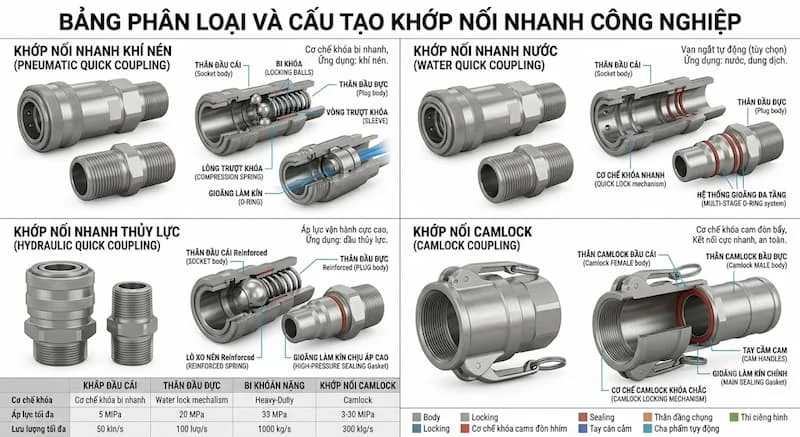

Các loại Quick Disconnect Fitting phổ biến trên thị trường

Tùy thuộc vào môi chất, vật liệu chế tạo và kiểu thiết kế kết nối, Quick Disconnect Fitting được chia thành các nhóm chính sau:

Phân loại theo môi chất vận hành

• Quick Disconnect Fitting khí nén: Thiết kế gọn nhẹ, phổ biến ở các xưởng cơ khí, tiệm sửa xe, dây chuyền tự động hóa (dùng cho ống PU, PE, PA).

• Quick Disconnect Fitting thủy lực: Chịu áp suất siêu cao (từ 70 bar đến trên 700 bar), có van khóa hai đầu để chịu được va đập dòng thủy lực của xe cẩu, máy xúc.

• Quick Disconnect Fitting nước: Dùng trong hệ thống làm mát khuôn đúc, cấp nước công nghiệp, sân vườn.

• Quick Disconnect Fitting hóa chất & Nhiên liệu: Chế tạo bằng vật liệu trơ với phản ứng hóa học, tích hợp gioăng chống ăn mòn để dẫn axit, kiềm, xăng dầu.

Phân loại theo vật liệu chế tạo

• Inox 304 / Inox 316: Khả năng chống oxy hóa, chống ăn mòn hóa chất và chịu nhiệt độ cực tốt. Thường dùng trong ngành thực phẩm, dược phẩm, hóa chất và môi trường biển.

• Đồng (Brass): Độ bền cơ học cao, chịu ma sát tốt, dải ứng dụng rộng cho nước và khí nén.

• Thép mạ kẽm / Thép carbon: Chịu tải áp lực lớn, giá thành tối ưu, chuyên dùng cho hệ thống thủy lực công nghiệp.

• Nhựa kỹ thuật (POM, PP, PVDF): Trọng lượng nhẹ, chống ăn mòn axit, dùng trong thiết bị y tế và xử lý nước.

Phân loại theo kiểu kết nối

• Nối ren (Ren trong / Ren ngoài): Chuẩn ren NPT, BSPT hoặc BSPP để gắn trực tiếp vào thiết bị.

• Nối đuôi chuột (Hose Barb): Dùng để luốc trực tiếp vào lòng ống mềm và siết bằng quai nhê.

• Kiểu Camlock (Khóa càng gạt): Dùng hai càng gạt khóa nhanh cho các đường ống phi lớn từ DN15 đến DN100.

• Kiểu Push-in / Khóa bi: Thao tác cắm nhanh bằng một tay (One-touch coupling).

Thông số kỹ thuật cần quan tâm khi lựa chọn

Một chiếc Quick Disconnect Fitting hoạt động an toàn đòi hỏi phải tương thích hoàn toàn với hệ thống thông qua các chỉ số kỹ thuật sau:

• Kích thước đường ống (Size): Đo bằng inch (1/8 inch, 1/4 inch, 3/8 inch, 1/2 inch, 1 inch...) hoặc kích thước danh nghĩa DN (DN6, DN10, DN15, DN25...).

• Áp suất làm việc (Working Pressure): Áp suất định mức tiêu chuẩn (PN10, PN16, PN25, PN40 đối với khí/nước; PN100 đến PN700 đối với thủy lực).

• Áp suất nổ (Burst Pressure): Ngưỡng áp suất cực đại mà khớp nối có thể chịu được trước khi bị biến dạng hoặc nứt vỡ.

• Dải nhiệt độ làm việc: Chịu nhiệt từ âm 20 độ C đến trên 180 độ C (phụ thuộc vào vật liệu gioăng O-ring NBR hay Viton).

• Tiêu chuẩn ren: Phải đồng bộ chuẩn ren BSP (Anh), NPT (Mỹ) hoặc JIS (Nhật) để tránh tình trạng vặn lệch ren gây rò rỉ.

So sánh Quick Disconnect Fitting với khớp nối ren truyền thống

Vì sao nên sử dụng Quick Disconnect Fitting cho hệ thống đường ống?

Việc chuyển đổi sang sử dụng Quick Disconnect Fitting mang lại lợi ích kinh tế và vận hành lâu dài cho doanh nghiệp:

• Tiết kiệm thời gian và nhân công: Giúp kỹ sư thay thế đầu súng phun, đổi công cụ khí nén hoặc đấu nối đường ống dẫn lưu chất trong tích tắc.

• Giảm thiểu thời gian dừng máy (Downtime): Trong các dây chuyền sản xuất tự động, việc ngắt kết nối thiết bị lỗi để bảo trì diễn ra tức thì, không làm gián đoạn toàn bộ hệ thống.

• Hạn chế rò rỉ, bảo vệ môi trường: Van tự động ngắt ngăn chặn lưu chất độc hại hay khí nén đắt tiền rò rỉ ra ngoài, đảm bảo an toàn lao động.

• Tính linh hoạt cao: Cho phép xoay 360 độ ở một số dòng sản phẩm, giúp ống dẫn không bị xoắn gập hay gãy khúc trong quá trình thao tác.

Quick Disconnect Fitting được sử dụng trong những lĩnh vực nào?

Sản phẩm có mặt ở hầu hết các ngành công nghiệp nhẹ, công nghiệp nặng cho đến đời sống dân dụng:

• Nhà máy sản xuất & Dây chuyền tự động hóa: Cấp khí nén cho cánh tay robot, xi măng, xưởng lắp ráp ô tô.

• Hệ thống thủy lực nặng: Máy xúc, máy đào, xưởng cán thép, máy ép nhựa công nghiệp.

• Ngành Thực phẩm, Dược phẩm & Hóa chất: Dùng Quick Disconnect Fitting inox 316 để dẫn sữa, bia, nước giải khát, dung dịch axit.

• Hệ thống PCCC & Cấp thoát nước: Quick Disconnect Fitting Camlock ngàm gạt dùng cho xe chữa cháy, máy bơm công suất lớn.

• Gara ô tô & Tiệm rửa xe: Nối vòi phun cao áp, súng hơi, máy nén khí gia đình.

Những sai lầm thường gặp khi lựa chọn và sử dụng

Rất nhiều sự cố rò rỉ hoặc văng đầu nối áp lực cao xuất phát từ những sơ suất sau:

• Chọn sai kích thước và chuẩn ren: Dùng ren NPT vặn vào ren BSP làm nứt khớp nối hoặc gây hở kẽ ren.

• Dùng sai vật liệu với môi chất: Dùng khớp nối bằng đồng hoặc thép carbon cho dung dịch hóa chất ăn mòn khiến khớp nối bị phân hủy, rò rỉ sau thời gian ngắn.

• Quên kiểm tra áp suất định mức: Dùng khớp nối khí nén (chịu áp 10 bar) vào đường ống thủy lực (áp suất trên 100 bar) gây nguy cơ nổ vỡ cực kỳ nguy hiểm.

• Khóa không hết hành trình: Đẩy đầu đực chưa vào sâu hoàn toàn khiến bi khóa chưa gài chặt, khi áp tăng cao sẽ làm văng đầu nối ra ngoài.

• Không thay gioăng O-ring định kỳ: Gioăng bị chai cứng, chai nhiệt sau thời gian sử dụng sẽ gây rò rỉ lưu chất dù khớp nối vẫn còn nguyên vẹn.

Hướng dẫn cách lựa chọn Quick Disconnect Fitting phù hợp

Thực hiện theo 6 bước checklist dưới đây để chọn đúng sản phẩm tối ưu nhất cho hệ thống của bạn:

1. Bước 1 (Xác định môi chất): Lưu chất là khí nén, nước, dầu thủy lực, hóa chất hay thực phẩm?

2. Bước 2 (Kiểm tra áp suất): Áp suất vận hành thực tế và áp suất đỉnh của hệ thống là bao nhiêu bar?

3. Bước 3 (Chọn vật liệu thích hợp): Inox cho hóa chất/thực phẩm; Đồng/Thép cho khí nén; Thép gia nhiệt cho thủy lực.

4. Bước 4 (Đo kích thước): Xác định đường kính trong/ngoài của ống mềm hoặc kích thước ren cổng kết nối.

5. Bước 5 (Chọn kiểu kết nối): Nối ren, nối đuôi chuột, gạt càng Camlock hay cắm nhanh Push-in?

6. Bước 6 (Đối chiếu tiêu chuẩn ren): Xác định rõ chuẩn ren BSP, NPT hay METRIC của thiết bị hiện có.

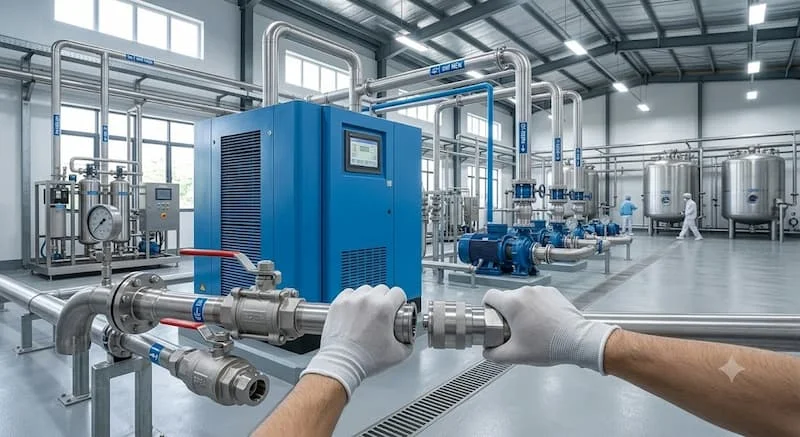

Hướng dẫn lắp đặt và sử dụng Quick Disconnect Fitting đúng kỹ thuật

• Bước 1: Lau sạch bụi bẩn, cát sạn bám trên bề mặt đầu đực và lòng đầu cái trước khi kết nối.

• Bước 2: Kiểm tra tình trạng gioăng làm kín (O-ring) bên trong đầu cái, đảm bảo gioăng không bị rách hay biến dạng.

• Bước 3: Dùng một tay kéo vòng sập trên đầu cái về phía sau, tay còn lại cắm thẳng đầu đực vào kịch hành trình.

• Bước 4: Buông vòng sập ra và giật nhẹ dây ống để kiểm tra xem bi khóa đã gài chặt đầu đực hay chưa.

• Bước 5: Mở van cấp lưu chất từ từ, quan sát điểm nối để đảm bảo không có hiện tượng rò rỉ khí hoặc nước.

• Bước 6: Tiến hành vệ sinh và tra mỡ bảo dưỡng nhẹ lên bề mặt bi khóa định kỳ 3 đến 6 tháng một lần.

FAQ - Câu hỏi thường gặp

Quick Disconnect Fitting là gì?

Là phụ kiện cơ khí giúp kết nối hoặc tháo rời hai đường ống, thiết bị dẫn lưu chất nhanh chóng bằng tay mà không cần dùng đến dụng cụ tháo lắp.

Quick Disconnect Fitting có chịu được áp suất cao không?

Có. Các dòng khớp nối nhanh thủy lực chuyên dụng làm bằng thép gia nhiệt hoặc inox có khả năng chịu áp suất từ 200 bar đến hơn 700 bar mà vẫn đảm bảo an toàn tuyệt đối.

Nên chọn khớp nối nhanh inox hay khớp nối nhanh bằng đồng?

Nếu dùng cho khí nén khô, nước sạch thông thường thì chọn chất liệu đồng để tiết kiệm chi phí. Nếu dùng trong môi trường hóa chất, thực phẩm, nước biển hoặc môi trường yêu cầu vệ sinh tuyệt đối thì bắt buộc chọn inox 304 hoặc inox 316.

Bao lâu nên thay gioăng làm kín (O-ring) bên trong khớp nối?

Nên kiểm tra và thay gioăng định kỳ từ 6 đến 12 tháng một lần, hoặc ngay khi phát hiện dấu hiệu rò rỉ lưu chất tại điểm tiếp xúc giữa đầu đực và đầu cái.

Kết luận

Có thể khẳng định, khớp nối nhanh là giải pháp kết nối hiện đại mang lại hiệu quả vượt trội trong việc tiết kiệm thời gian, bảo vệ an toàn cho hệ thống và nâng cao năng suất vận hành. Việc hiểu rõ cấu tạo, thông số áp suất và chọn đúng mác vật liệu tương thích với môi chất sẽ giúp doanh nghiệp tối ưu chi phí và kéo dài tuổi thọ cho toàn bộ dây chuyền sản xuất.
