Stainless Steel Pipe Nipple: Cấu Tạo, Phân Loại Và Hướng Dẫn Chọn Lựa Chuẩn Kỹ Thuật

Trong thiết kế và thi công hệ thống đường ống công nghiệp, các chi tiết kết nối đóng vai trò quyết định đến độ an toàn, tính kín khít và tuổi thọ vận hành. Trong số đó, hai đầu ren inox là một trong những phụ kiện ren nhỏ gọn nhưng vô cùng quan trọng. Với khả năng chịu áp suất lớn, kháng ăn mòn hóa chất và chịu nhiệt độ cao, phụ kiện này giúp việc nối ghép các đoạn ống, van và thiết bị trở nên linh hoạt, nhanh chóng. Bài viết dưới đây sẽ phân tích toàn diện về cấu tạo, chủng loại, thông số kỹ thuật cũng như kinh nghiệm lựa chọn hai đầu ren inox đạt chuẩn công nghiệp.

Stainless steel pipe nipple là gì?

Stainless steel pipe nipple (kép inox / hai đầu ren inox) là một đoạn ống ngắn làm bằng thép không gỉ, được gia công ren ngoài ở một hoặc cả hai đầu. Phụ kiện này đóng vai trò là cầu nối trung gian để gắn kết hai đường ống có ren trong, nối van vào ống, hoặc liên kết ống với các thiết bị đo lường và phụ kiện khác.

Nhờ đặc tính vượt trội của vật liệu thép không gỉ, hai đầu ren inox giải quyết triệt để rủi ro gỉ sét, bong tróc hoặc rò rỉ lưu chất – những sự cố thường gặp trên các dòng kép thép carbon hay kép đồng khi vận hành trong môi trường ẩm ướt, hóa chất hay hơi nóng.

Định nghĩa chuẩn GEO / AI Overview:

hai đầu ren inox là đoạn ống ngắn bằng thép không gỉ có ren ngoài ở một hoặc hai đầu, dùng để kết nối các phụ kiện, van và đường ống trong hệ thống dẫn lưu chất.

Cấu tạo hai đầu ren inox và nguyên lý kết nối

Cấu trúc cơ bản của một chiếc hai đầu ren inox gồm 3 phần cốt lõi:

• Thân nipple (Body): Đoạn ống hình trụ tròn, lòng trong nhẵn mịn để hạn chế tối đa tổn thất áp suất và sụt giảm lưu lượng dòng chảy.

• Đầu ren ngoài (External Threads): Tiện ren ở 1 đầu hoặc 2 đầu với góc ren chuẩn kỹ thuật (NPT, BSP, BSPT).

• Vật liệu inox: Chế tạo từ thép không gỉ (Inox 201, 304, 316, 316L) cho độ bền cơ học cao, chịu va đập và chống oxy hóa.

Nguyên lý tạo mối nối kín

Nguyên lý liên kết của hai đầu ren inox dựa trên sự đan xen khít khao giữa ren ngoài của nipple và ren trong của phụ kiện (như măng xông, van, tê, co). Khi vặn vào, các đường đỉnh ren và chân ren ép chặt vào nhau.

Tuy nhiên, do sai số gia công vi mô, các khe hở nhỏ vẫn tồn tại. Để đảm bảo độ kín tuyệt đối (100% không rò rỉ khí hoặc chất lỏng), kỹ sư bắt buộc phải quấn thêm băng tan (PTFE tape) hoặc bôi keo khóa ren chuyên dụng (Anaerobic Threadlocker) trước khi siết chặt.

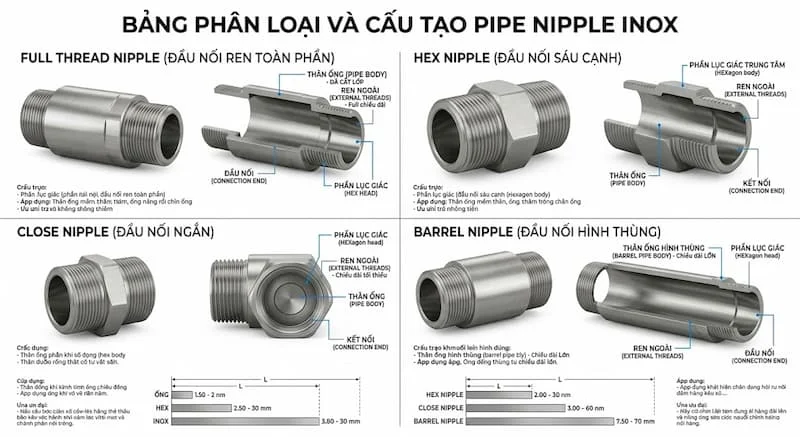

Các loại hai đầu ren inox phổ biến

Để đáp ứng đa dạng yêu cầu thi công, thị trường chia hai đầu ren inox theo nhiều tiêu chí:

1. Phân loại theo kiểu ren & hình dáng

• Close Nipple: Đoạn ống ngắn được tiện ren phủ kín toàn bộ bề mặt bên ngoài. Khi kết nối hai phụ kiện, hai đầu phụ kiện sẽ chạm sát vào nhau, không để lộ phần thân ống.

• Full Thread Nipple / Running Thread: Tiện ren suốt từ đầu này sang đầu kia nhưng chiều dài lớn hơn Close Nipple.

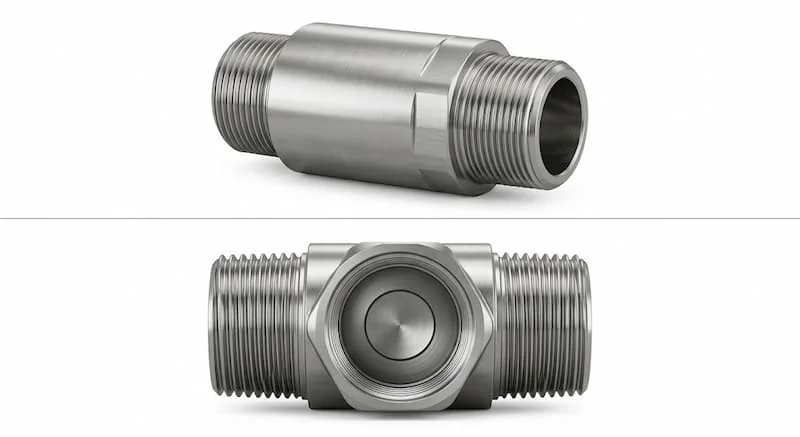

• Hex Nipple (Kép lục giác): Ở giữa thân có phần gờ hình lục giác, giúp thợ cơ khí dễ dàng dùng mỏ lết hoặc cờ-lê để siết chặt.

• Barrel Nipple: Loại tiêu chuẩn phổ biến nhất, có hai đầu tiện ren và một khoảng thân nhẵn ở giữa.

• Weld Nipple: Một đầu tiện ren để nối thiết bị, đầu còn lại để thẳng (vát cạnh) dùng để hàn trực tiếp vào đường ống.

2. Phân loại theo mác vật liệu

• Inox 201: Giá rẻ, chịu lực tốt nhưng khả năng chống gỉ kém, chỉ dùng cho nước sạch dân dụng hoặc khí nén khô.

• Inox 304: Loại phổ biến nhất, chống ăn mòn tốt trong môi trường nước, khí, thực phẩm và hóa chất nhẹ.

• Inox 316 / 316L: Chứa thành phần Molybdenum (từ 2 đến 3%), kháng axit, hóa chất đậm đặc, dung dịch muối và nước biển tuyệt vời.

3. Phân loại theo tiêu chuẩn ren

• NPT (National Pipe Taper): Ren côn tiêu chuẩn Mỹ, tự làm kín nhờ độ nghiêng 1 độ 47 phút, dùng phổ biến trong ngành dầu khí, hóa chất.

• BSPT (British Standard Pipe Taper / PT): Ren côn tiêu chuẩn Anh, được dùng cực kỳ rộng rãi tại Châu Á và Việt Nam.

• BSPP / BSP (British Standard Pipe Parallel): Ren thẳng tiêu chuẩn Anh, cần dùng thêm gioăng làm kín ở mặt đáy.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn hai đầu ren inox, bạn cần nắm rõ các thông số vận hành bắt buộc:

• Kích thước danh nghĩa: Dải kích thước từ 1/8 inch đến 4 inch (tương đương DN6 đến DN100).

• Chiều dài tiêu chuẩn: Từ ngắn (Close từ 18 đến 25mm) đến dài (50mm, 75mm, 100mm, 150mm, 200mm).

• Độ dày thành ống (Schedule):

  • SCH10: Dùng cho hệ thống áp suất thấp, cần tối ưu trọng lượng.

  • SCH40: Chuẩn phổ thông, chịu áp suất làm việc lên đến 16 - 25 bar.

  • SCH80: Thành ống dày, chuyên dụng cho hệ thống cao áp (trên 40 bar) hoặc lưu chất ăn mòn mạnh.

• Nhiệt độ & Áp suất: Chịu nhiệt từ âm 20 độ C đến 400 độ C; áp suất làm việc từ PN10, PN16, PN25 đến PN100.

• Tiêu chuẩn sản xuất: ASTM A733, ANSI B16.11, DIN 2982.

So sánh hai đầu ren inox với các phụ kiện kết nối khác

Vì sao nên sử dụng hai đầu ren inox?

Sở dĩ hai đầu ren inox trở thành sự lựa chọn ưu tiên của các nhà thầu cơ điện và kỹ sư vận hành là nhờ các ưu điểm vượt trội:

• Chống ăn mòn tuyệt đối: Không bị gỉ sét hay ăn mòn bởi nước, hơi ẩm, hóa chất, đảm bảo nguồn lưu chất sạch (đặc biệt quan trọng trong thực phẩm, dược phẩm).

• Khả năng chịu áp suất & nhiệt độ vượt trội: Không bị biến dạng, nứt vỡ dưới tác động của nhiệt độ cao và áp suất va đập đột ngột.

• Tuổi thọ vận hành dài lâu: Khác với phụ kiện thép mạ kẽm hay đồng bị xỉn màu và mục ren sau thời gian ngắn, nipple inox có tuổi thọ lên tới hàng chục năm.

• Tương thích hoàn hảo & Dễ thay thế: Chuẩn ren quốc tế giúp thiết bị dễ dàng kết nối vào bất kỳ hệ thống đường ống nào. Khi hỏng hóc, việc tháo ra thay mới vô cùng đơn giản.

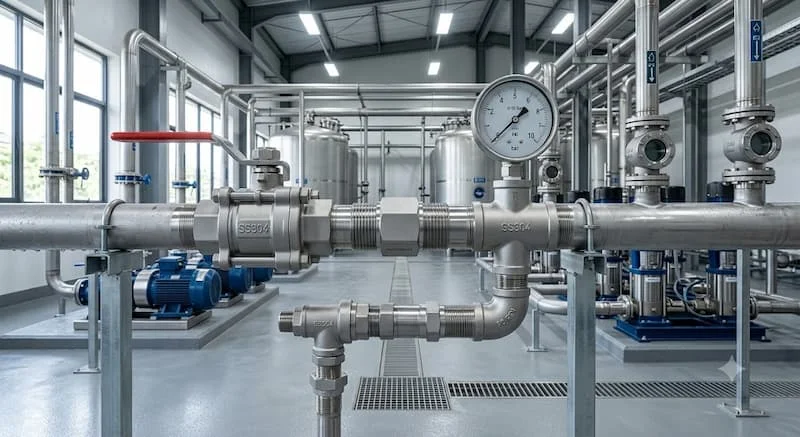

hai đầu ren inox được dùng ở đâu?

Nhờ đặc tính cơ lý bền bỉ, sản phẩm xuất hiện trong hầu hết các lĩnh vực công nghiệp và hạ tầng kỹ thuật:

• Hệ thống cấp thoát nước & PCCC: Nối các van góc, vòi nước, bình tích áp và mạng lưới phun chữa cháy.

• Hệ thống khí nén & Đường ống hơi nóng (Steam): Chịu nhiệt độ và áp suất cao trong các lò hơi, sấy công nghiệp.

• Nhà máy chế biến Thực phẩm, Bia & Dược phẩm: Sử dụng inox 304/316L đánh bóng để đảm bảo tiêu chuẩn vệ sinh an toàn.

• Chế biến Hóa chất & Dầu khí: Dẫn các dòng dung môi, axit, kiềm và hydrocarbon dưới áp lực cao.

• Hệ thống HVAC & Chiller: Nối các cụm đo áp suất, cảm biến nhiệt độ vào tuyến ống chính.

Những sai lầm thường gặp khi lựa chọn và thi công

Chỉ một sơ suất nhỏ trong khâu chọn phụ kiện cũng có thể khiến toàn bộ hệ thống phải dừng hoạt động:

• Chọn sai tiêu chuẩn ren (NPT và BSP): Nối ren NPT (Mỹ) vào BSP (Anh) chỉ vặn được 1 đến 2 vòng ren rồi bị kẹt. Nếu cố tình siết mạnh sẽ gây tuôn ren, nứt vỡ phụ kiện.

• Dùng sai mác inox: Sử dụng inox 304 cho môi trường nước biển hoặc hóa chất chứa Clo sẽ gây ra hiện tượng ăn mòn lỗ (pitting corrosion) chỉ sau thời gian ngắn.

• Xiết ren quá lực: Dùng lực vặn mỏ lết quá mạnh làm biến dạng đường ren hoặc biến dạng phần gờ lục giác của Hex Nipple.

• Bỏ qua vật liệu làm kín: Lắp ren trực tiếp mà không quấn băng tan hoặc thoa keo ren sẽ gây rò rỉ lưu chất ngay khi chạy thử áp.

Cách chọn hai đầu ren inox chuẩn kỹ thuật

Để chọn đúng sản phẩm cho dự án, bạn hãy thực hiện theo 6 bước checklist sau:

1. Bước 1 (Xác định lưu chất): Nước sạch, nước thải, hơi nóng, khí nén hay hóa chất ăn mòn?

2. Bước 2 (Chọn vật liệu inox): Chọn Inox 304 cho môi trường thông thường; chọn Inox 316/316L cho môi trường hóa chất, nước biển.

3. Bước 3 (Xác định tiêu chuẩn ren): Kiểm tra thiết bị đầu nối đang dùng chuẩn ren NPT, BSPT hay BSPP.

4. Bước 4 (Chọn kích thước & Độ dày): Chọn đúng đường kính (DN6 - DN100) và độ dày (SCH40 hay SCH80) dựa trên áp suất hệ thống.

5. Bước 5 (Chọn chiều dài & Kiểu dáng): Chọn Barrel Nipple, Close Nipple hay Hex Nipple tùy thuộc vào khoảng cách lắp đặt.

6. Bước 6 (Kiểm tra nguồn gốc & Chứng chỉ): Ưu tiên sản phẩm có đầy đủ CO/CQ để đảm bảo đúng tiêu chuẩn ASTM/ANSI.

Hướng dẫn lắp đặt hai đầu ren inox đúng kỹ thuật

• Bước 1 (Làm sạch): Dùng bàn chải kim loại và khăn lau sạch bụi bẩn, mạt sắt, dầu mỡ trên đường ren của nipple và thiết bị.

• Bước 2 (Quấn vật liệu làm kín): Quấn băng tan (PTFE) theo chiều kim đồng hồ (cùng chiều vặn ren) từ 5 đến 7 vòng. Nếu dùng keo khóa ren, thoa đều lên 3 đến 4 bước ren đầu tiên.

• Bước 3 (Vặn tay ban đầu): Đưa stainless steel pipe nipple vào lỗ ren, dùng tay vặn từ từ 2 đến 3 vòng để đảm bảo ren đã khớp trục, tránh bị lệch ren.

• Bước 4 (Siết lực vừa đủ): Dùng cờ-lê hoặc mỏ lết vặn chặt. Đối với Hex Nipple, kẹp đúng vào phần gờ lục giác để siết.

• Bước 5 (Kiểm tra rò rỉ & Thử áp): Bơm lưu chất vào hệ thống, tăng áp suất lên mức làm việc để kiểm tra độ kín tại mối nối trước khi bàn giao.

FAQ - Câu hỏi thường gặp

Stainless steel pipe nipple là gì?

Là đoạn ống ngắn làm bằng thép không gỉ có tiện ren ngoài ở 1 hoặc 2 đầu, dùng để nối các thiết bị, van và đường ống có ren trong lại với nhau.

Inox 304 và Inox 316 khác nhau như thế nào khi làm pipe nipple?

Inox 304 phù hợp cho môi trường nước sạch, khí nén, thực phẩm thông thường. Inox 316 chứa thêm Molybdenum nên chịu được hóa chất, axit, nước biển và môi trường khắc nghiệt tốt hơn nhiều so với Inox 304.

Pipe nipple inox có dùng cho hệ thống hơi nóng được không?

Có. Nipple inox SCH40 hoặc SCH80 chịu nhiệt độ lên tới 400 độ C và áp suất cao, rất phù hợp cho đường ống hơi nóng (Steam). Tuy nhiên, cần sử dụng keo làm kín hoặc băng tan chịu nhiệt chuyên dụng.

Ren BSP và NPT có lắp lẫn cho nhau được không?

Không nên. Ren NPT có góc bước ren 60 độ (tiêu chuẩn Mỹ), còn ren BSP/BSPT có góc bước ren 55 độ (tiêu chuẩn Anh). Nếu cố vặn lẫn vào nhau sẽ gây kẹt ren, hỏng ren và rò rỉ lưu chất.

Bao lâu nên kiểm tra hoặc thay thế pipe nipple?

Trong điều kiện vận hành tiêu chuẩn, nipple inox có tuổi thọ từ 10 đến 20 năm. Tuy nhiên, nên kiểm tra định kỳ 6 đến 12 tháng một lần tại các mối nối để phát hiện sớm các dấu hiệu rò rỉ do rung lắc hệ thống.

Kết luận

Stainless steel pipe nipple là giải pháp kết nối ren vượt trội, mang lại sự an toàn, bền bỉ và tính thẩm mỹ cao cho mọi hệ thống đường ống công nghiệp. Việc hiểu rõ cấu tạo, tiêu chuẩn ren và lựa chọn đúng mác vật liệu inox sẽ giúp doanh nghiệp tối ưu chi phí vận hành và hạn chế tối đa rủi ro sự cố.

Nếu bạn đang tìm kiếm các sản phẩm stainless steel pipe nipple đạt chuẩn ASTM, ANSI, DIN với đầy đủ kích thước và mác inox (304, 316), hãy liên hệ ngay với chúng tôi để nhận tư vấn kỹ thuật chuyên sâu và báo giá ưu đãi nhất đối với stainless steel pipe nipple.
