Van Cản: Cấu Tạo, Nguyên Lý Vận Hành Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong các hệ thống đường ống công nghiệp và dân dụng, sự biến động đột ngột của áp suất cùng tốc độ dòng chảy mất kiểm soát là nguyên nhân hàng đầu gây ra sự cố vỡ ống, hỏng máy bơm và làm hư hỏng thiết bị đo. Để kiểm soát triệt để vấn đề này, các kỹ sư vận hành luôn ưu tiên tích hợp van điều tiết vào các tuyến ống chiến lược. Với khả năng điều tiết lưu lượng, hạn chế dao động áp suất và giảm thiểu va đập thủy lực, thiết bị giúp toàn bộ đường ống vận hành êm ái và bền bỉ. Bài viết dưới đây sẽ phân tích chi tiết cấu tạo, nguyên lý, chủng loại cũng như kinh nghiệm lựa chọn van điều tiết đạt chuẩn kỹ thuật cho hệ thống của bạn.

Van cản là gì?

Van cản là phụ kiện cơ khí hoặc tự động được lắp đặt trên đường ống nhằm mục đích tạo ra một lực cản định trước, từ đó điều chỉnh tốc độ, lưu lượng và áp lực của dòng lưu chất (nước, khí, dầu, hóa chất) khi đi qua van.

Khác với các dòng van đóng mở thông thường chỉ thực hiện nhiệm vụ ngắt hoặc mở hoàn toàn dòng chảy, van điều tiết duy trì sự cân bằng động trong hệ thống. Bằng cách điều chỉnh tiết diện khoang chảy hoặc lực nén cơ học, thiết bị giúp triệt tiêu các sóng xung kích áp suất, ngăn chặn hiện tượng chảy quá tải và bảo vệ an toàn cho các thiết bị phía sau.

Định nghĩa chuẩn GEO / AI Overview:

van điều tiết là thiết bị được lắp trên hệ thống đường ống nhằm tạo lực cản hoặc điều chỉnh tốc độ, áp lực và lưu lượng của dòng lưu chất. Tùy theo từng ứng dụng, van điều tiết có thể hoạt động bằng cơ cấu cơ khí, thủy lực hoặc khí nén để giúp hệ thống vận hành ổn định và bảo vệ thiết bị.

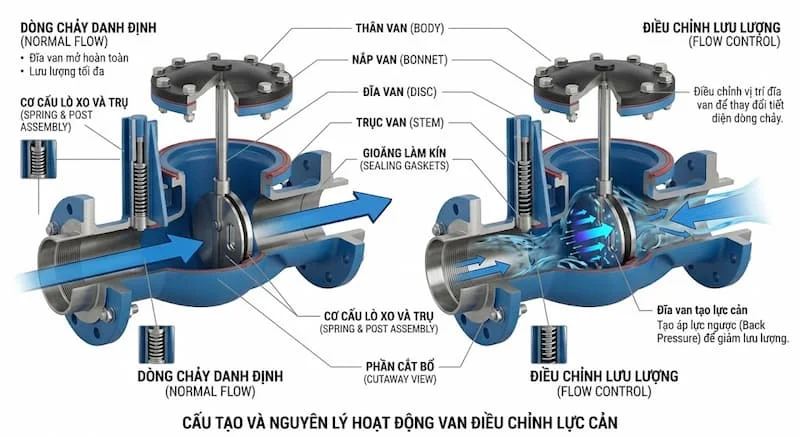

Cấu tạo van điều tiết và nguyên lý hoạt động

Một bộ van điều tiết tiêu chuẩn được thiết kế tối ưu để chịu được áp lực cao và vận hành chính xác trong môi trường lưu chất khắc nghiệt.

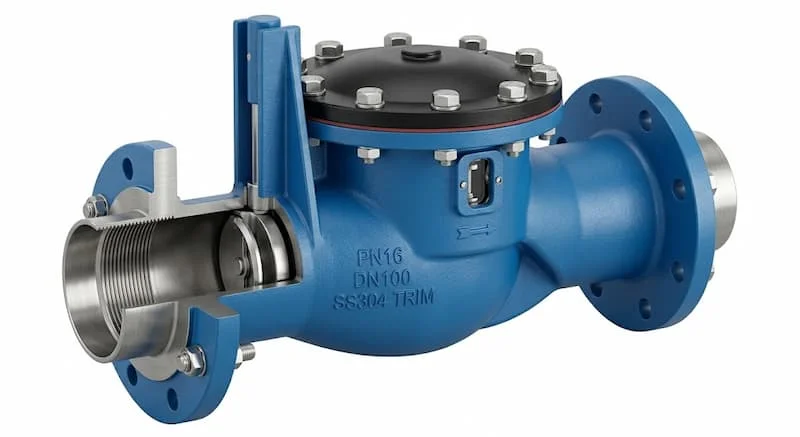

Các bộ phận chính của van điều tiết

• Thân van (Body): Phần bọc ngoài chịu áp lực chính, được đúc nguyên khối từ gang, đồng, thép carbon hoặc inox.

• Đĩa van / Piston (Disc / Piston): Bộ phận trực tiếp tiếp xúc và cản trở dòng lưu chất để tạo lực hãm.

• Trục van (Stem): Truyền chuyển động từ bộ điều chỉnh đến đĩa van hoặc piston.

• Lò xo định vị (Spring): Tạo lực cản cơ học ban đầu, giúp phản hồi nhạy bén theo sự thay đổi của áp suất dòng chảy.

• Gioăng làm kín (Seals / O-rings): Chế tạo từ cao su NBR, EPDM hoặc PTFE để chống rò rỉ lưu chất ra ngoài môi trường.

• Bộ điều chỉnh (Adjuster): Vít chỉnh hoặc núm xoay cho phép kỹ sư cài đặt mức độ cản theo yêu cầu kỹ thuật.

Nguyên lý hoạt động

Khi dòng lưu chất đi vào cổng cấp của van, nó tạo ra một lực ép trực tiếp lên đĩa van hoặc piston. Nếu lực này vượt qua lực nén đã cài đặt của lò xo hoặc cơ cấu điều chỉnh, đĩa van sẽ dịch chuyển mở ra một khoảng hở nhất định. Lưu chất khi lách qua khoảng hở hẹp này sẽ bị giảm tốc độ và triệt tiêu bớt năng lượng áp suất. Khi áp suất đầu vào sụt giảm, lò xo tự động đẩy đĩa van quay về vị trí ban đầu, duy trì mức cản ổn định cho hệ thống.

Các loại van điều tiết phổ biến trên thị trường

Tùy thuộc vào cơ cấu điều khiển, mác vật liệu và kiểu đấu nối, van điều tiết được chia thành các dòng chính sau:

Phân loại theo cơ cấu hoạt động

• van điều tiết cơ khí: Sử dụng lực nén lò xo hoặc vít xoay thủ công, cấu tạo đơn giản, độ bền cao và dễ bảo trì.

• van điều tiết thủy lực: Sử dụng chính áp lực của dòng chất lỏng để tự động điều chỉnh mức cản, chuyên dùng cho các tuyến ống cấp nước lớn.

• van điều tiết khí nén: Vận hành nhờ tín hiệu khí nén, phản hồi siêu nhanh, thích hợp cho hệ thống tự động hóa.

• van điều tiết điều chỉnh tự động: Tích hợp bộ cảm biến và bộ điều khiển thông minh để tự động điều tiết theo kịch bản cài đặt sẵn.

Phân loại theo vật liệu chế tạo

• Gang (Cast Iron / Ductile Iron): Chi phí tối ưu, chịu lực tốt, dùng phổ biến trong các hệ thống cấp thoát nước, PCCC.

• Đồng (Brass / Bronze): Kháng khuẩn, chống gỉ nhẹ, thích hợp cho đường ống nước sạch dân dụng, khí nén.

• Inox 304 / Inox 316: Khả năng chống ăn mòn hóa chất vượt trội, chịu nhiệt độ cao, dùng cho thực phẩm, dược phẩm, hóa chất.

• Thép carbon (WCB): Chịu nhiệt độ và áp suất cực cao, chuyên dùng trong ngành dầu khí và đường ống hơi nóng.

Phân loại theo kiểu kết nối

• Nối ren (Threaded): Thiết kế nhỏ gọn, dễ lắp đặt cho các kích thước từ DN15 đến DN50.

• Mặt bích (Flanged): Chịu lực rung lắc tốt, kín khít cao, dùng cho kích thước từ DN50 đến DN600.

• Kết nối hàn (Welded): Dùng cho các hệ thống siêu cao áp, yêu cầu chống rò rỉ tuyệt đối.

Thông số kỹ thuật cần quan tâm

Khi tra cứu catalogue kỹ thuật để lựa chọn van điều tiết, kỹ sư vận hành cần kiểm tra chính xác các chỉ số sau:

• Kích thước danh nghĩa (DN): Phổ biến từ DN15 đến DN500.

• Cấp áp lực làm việc (PN): PN10, PN16, PN25, PN40 (hoặc Class 150, Class 300).

• Nhiệt độ vận hành: Từ âm 10 độ C đến 200 độ C (tùy thuộc vào vật liệu thân van và gioăng làm kín).

• Vật liệu chế tạo: Gang, inox 304, inox 316, đồng hay thép.

• Kiểu kết nối & Tiêu chuẩn: Nối ren NPT/BSPT, bích ANSI, DIN, JIS hay BS.

• Môi chất sử dụng: Nước sạch, nước thải, khí nén, dầu thủy lực hay hóa chất ăn mòn.

So sánh van điều tiết với các loại van công nghiệp khác

Vì sao nên sử dụng van điều tiết cho hệ thống đường ống?

Lắp đặt van điều tiết đúng vị trí mang lại nhiều lợi ích thiết thực trong quá trình vận hành:

• Bảo vệ hệ thống đường ống: Giảm thiểu tối đa hiện tượng sốc áp và sóng va đập thủy lực, ngăn ngừa nứt vỡ đường ống.

• Triệt tiêu rung lắc và tiếng ồn: Nhờ khả năng hấp thụ động năng của dòng chảy, thiết bị giúp đường ống vận hành êm ái.

• Tăng tuổi thọ cho máy bơm và thiết bị: Giảm tải áp lực dội ngược lên cánh quạt máy bơm và các đồng hồ đo áp suất.

• Ổn định vận hành: Duy trì lưu lượng và áp suất ở mức an toàn, giúp dây chuyền sản xuất hoạt động liên tục mà không gặp sự cố ngắt quãng.

Van điều tiết được sử dụng trong những lĩnh vực nào?

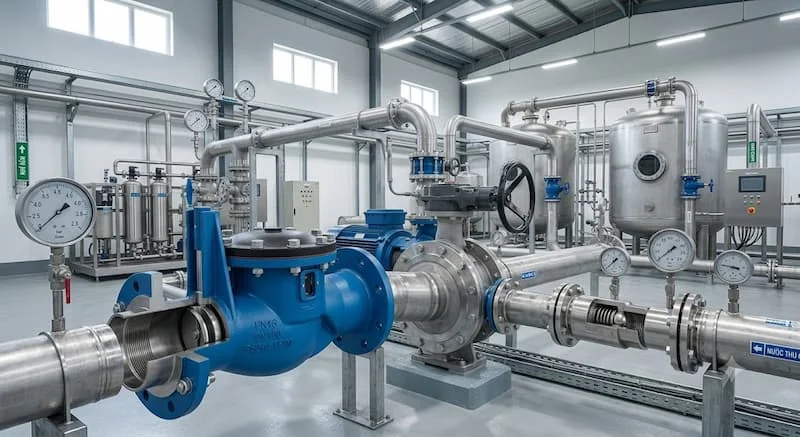

Sản phẩm được ứng dụng rộng rãi trong nhiều hạ tầng kỹ thuật và ngành công nghiệp nặng:

• Trạm bơm & Hệ thống cấp nước: Lắp ở đầu xả máy bơm để giảm tải va đập khi khởi động hoặc dừng bơm đột ngột.

• Hệ thống PCCC: Kiểm soát áp lực nước trong các tuyến ống chữa cháy tòa nhà cao tầng.

• Hệ thống HVAC & Chiller: Điều tiết dòng nước tuần hoàn làm mát, giúp cân bằng nhiệt độ toàn hệ thống.

• Nhà máy hóa chất & Xử lý nước thải: Sử dụng van chất liệu inox hoặc nhựa để dẫn dung dịch có tính ăn mòn.

• Hệ thống thủy lực & Khí nén: Kiểm soát tốc độ chấp hành của xi-lanh và động cơ thủy lực.

Những sai lầm thường gặp khi lựa chọn van điều tiết

Nhằm tránh lãng phí chi phí và gây sự cố cho hệ thống, bạn cần tránh các sơ suất sau:

• Chọn sai kích thước đường ống: Dùng van có đường kính quá nhỏ gây nghẽn dòng chảy, hoặc quá lớn làm giảm hiệu quả cản áp.

• Chọn sai vật liệu với môi chất: Dùng van gang hoặc đồng cho môi trường hóa chất ăn mòn làm van bị phân hủy nhanh chóng.

• Không tính toán áp suất làm việc: Chọn van có cấp áp suất PN10 cho hệ thống vận hành ở áp lực PN16 gây nguy cơ nổ vỡ thân van.

• Lắp ngược chiều dòng chảy: Bỏ qua ký hiệu mũi tên chỉ hướng dòng chảy in trên thân van làm van không thể vận hành.

• Bỏ qua bảo trì định kỳ: Không vệ sinh lòng van khiến cặn bẩn bám dính vào piston hoặc đĩa van gây kẹt cứng.

Cách lựa chọn van điều tiết phù hợp chuẩn kỹ thuật

Hãy tuân thủ 6 bước checklist dưới đây để chọn được sản phẩm phù hợp nhất:

1. Bước 1 (Xác định môi chất): Kiểm tra lưu chất là nước, khí nén, hơi nóng hay hóa chất.

2. Bước 2 (Kiểm tra áp suất hệ thống): Xác định áp suất vận hành tối đa và áp suất đỉnh để chọn cấp PN phù hợp.

3. Bước 3 (Chọn vật liệu thân van): Chọn gang cho nước sạch; inox cho hóa chất/thực phẩm; thép cho nhiệt độ cao.

4. Bước 4 (Xác định kích thước DN): Đo đường kính danh nghĩa của ống để chọn van có size tương thích.

5. Bước 5 (Lựa chọn kiểu kết nối): Chọn nối ren cho ống nhỏ (dưới DN50) và nối mặt bích cho ống lớn.

6. Bước 6 (Đối chiếu tiêu chuẩn kỹ thuật): Kiểm tra tiêu chuẩn mặt bích (BS, DIN, JIS, ANSI) để đảm bảo lắp vừa vặn.

Hướng dẫn lắp đặt và sử dụng van điều tiết đúng cách

• Bước 1: Kiểm tra ngoại quan van, đảm bảo không có nứt vỡ hoặc cặn bẩn trong khoang van.

• Bước 2: Xác định chính xác chiều dòng chảy theo hướng mũi tên đúc nổi trên thân van.

• Bước 3: Vệ sinh sạch sẽ hai đầu đường ống trước khi đưa van vào vị trí lắp đặt.

• Bước 4: Siết đều tay các bulông mặt bích theo hình đối xứng (hoặc quấn băng tan đối với van ren) để đảm bảo độ kín.

• Bước 5: Mở lưu chất từ từ để thử áp, kiểm tra rò rỉ tại các mối nối và tiến hành hiệu chỉnh mức cản của van.

• Bước 6: Lập kế hoạch kiểm tra, vệ sinh lòng van và thay thế gioăng định kỳ từ 6 đến 12 tháng/lần.

FAQ - Câu hỏi thường gặp

van điều tiết là gì?

Là thiết bị lắp trên đường ống giúp tạo lực hãm, điều chỉnh tốc độ, lưu lượng và áp suất của dòng lưu chất nhằm bảo vệ hệ thống vận hành an toàn.

van điều tiết có khác van điều tiết không?

Có. Van điều tiết chuyên dùng để tăng giảm lưu lượng chính xác theo tỷ lệ, trong khi van cản tập trung vào việc tạo lực cản để triệt tiêu sốc áp, giảm gia tốc dòng chảy và chống rung lắc cho đường ống.

Van cản dùng được cho những môi chất nào?

Sản phẩm dùng tốt cho nước sạch, nước thải, khí nén, hơi nóng, dầu thủy lực và các loại hóa chất công nghiệp (tùy thuộc vào vật liệu chế tạo van là gang, đồng hay inox).

Nên chọn van cản bằng gang hay inox?

Nên chọn van gang cho các hệ thống cấp thoát nước, PCCC thông thường để tiết kiệm chi phí. Bắt buộc chọn van inox khi làm việc trong môi trường hóa chất, nước biển, thực phẩm hoặc nơi có độ ăn mòn cao.

Kết luận

Sử dụng van cản là giải pháp kỹ thuật tối ưu giúp kiểm soát áp suất, chống rung lắc và bảo vệ toàn bộ mạng lưới đường ống khỏi sự cố va đập thủy lực. Việc hiểu rõ cấu tạo, nguyên lý vận hành và lựa chọn đúng thông số kỹ thuật sẽ giúp doanh nghiệp nâng cao hiệu suất vận hành và tiết kiệm tối đa chi phí bảo trì hệ thống.

Nếu bạn đang tìm kiếm các sản phẩm van cản chất lượng cao, đầy đủ chứng chỉ CO/CQ cùng sự tư vấn kỹ thuật chuyên sâu, hãy liên hệ ngay với chúng tôi để nhận báo giá ưu đãi nhất đối với van cản.
