Tiêu Chuẩn PN10 16 Trong Đường Ống: Tổng Quan, So Sánh Và Hướng Dẫn Lựa Chọn Kỹ Thuật

Trong thiết kế và thi công hệ thống đường ống công nghiệp, việc chọn đúng cấp áp suất danh nghĩa là yếu tố sống còn quyết định sự an toàn và độ bền vận hành. Trong số các thông số kỹ thuật phổ biến nhất, PN10 vs PN16 là hai cấp áp suất tiêu chuẩn xuất hiện trên hầu hết các dòng van, mặt bích và phụ kiện. Sự nhầm lẫn giữa hai cấp này không chỉ gây ra rủi ro rò rỉ mà còn dẫn đến nguy cơ mất an toàn nghiêm trọng cho toàn bộ công trình.

PN10 Và PN16 Là Gì?

Định Nghĩa Và Ý Nghĩa Kỹ Thuật PN10 16

Thuật ngữ PN là viết tắt của cụm từ Pressure Nominal trong tiếng Pháp, dùng để chỉ áp suất danh nghĩa của thiết bị ngành ống. Ký hiệu này xác định khả năng chịu lực tối đa của thiết bị ở điều kiện nhiệt độ tiêu chuẩn (thường là 20 độ C).

Áp Suất Danh Nghĩa PN10 Và PN16

• PN10: Tương ứng với mức áp suất làm việc danh nghĩa là 10 bar (khoảng 10 kg/cm2 hoặc 1 MPa).

• PN16: Tương ứng với mức áp suất làm việc danh nghĩa là 16 bar (khoảng 16 kg/cm2 hoặc 1.6 MPa).

Tuy nhiên, kỹ sư cần lưu ý rằng áp suất làm việc thực tế của thiết bị chịu ảnh hưởng trực tiếp bởi nhiệt độ môi trường và bản chất vật liệu cấu thành.

Ý Nghĩa Của Cấp Áp Suất PN Trong Van Và Mặt Bích

Phạm Vi Áp Dụng Và Tiêu Chuẩn

Cấp áp suất PN được ứng dụng rộng rãi trên van công nghiệp, mặt bích, khớp nối co giãn và các phụ kiện nối ống. Các thông số này được quy chuẩn nghiêm ngặt theo tiêu chuẩn châu Âu EN 1092 và tiêu chuẩn Đức DIN.

Mối Quan Hệ Giữa Áp Suất, Nhiệt Độ Và Vật Liệu

Khả năng chịu lực của thiết bị không phải là một con số cố định. Khi nhiệt độ làm việc tăng lên, sức bền cơ học của vật liệu sẽ giảm xuống, kéo theo áp suất chịu đựng thực tế giảm theo.

Cùng mang nhãn PN10 vs PN16, nhưng van làm từ vật liệu inox 316 hay thép carbon sẽ duy trì sức chịu tải ở nhiệt độ cao tốt hơn hẳn so với van gang hay nhựa PVC.

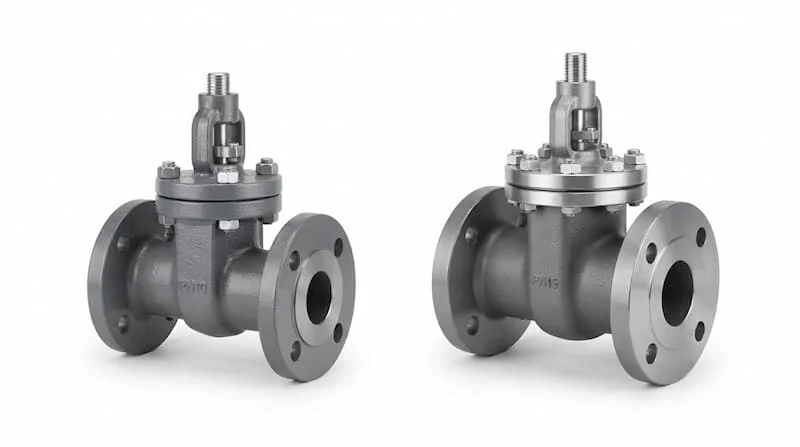

So Sánh Chi Tiết PN10 Và PN16

Điểm Giống Và Khác Nhau Cơ Bản

Cả hai cấp áp suất đều tuân theo hệ tiêu chuẩn DIN hoặc EN. Với các kích thước nhỏ từ DN15 đến DN50, kích thước tâm lỗ bu lông mặt bích của hai cấp này hoàn toàn trùng khớp.

Điểm khác biệt xuất hiện rõ từ DN60 trở lên, khi mặt bích PN16 có số lượng lỗ bu lông hoặc đường kính tâm lỗ khác biệt so với PN10 để tăng khả năng siết kín chịu áp.

Các Thiết Bị Sử Dụng Tiêu Chuẩn PN10 vs PN16

Mã cấp áp suất này phủ sóng toàn bộ các thành phần trong mạng lưới đường ống công nghiệp:

• Các loại van công nghiệp: Van bi, van cổng, van bướm, van cầu, van một chiều, van giảm áp.

• Mặt bích và phụ kiện: Bích rỗng, bích mù, khớp nối cao su chống rung, đệm làm kín.

• Thiết bị đo lường: Đồng hồ đo lưu lượng nước, đồng hồ đo áp suất, cảm biến.

• Phụ kiện kết nối ống: Tê, cút, bầu thu gia công theo chuẩn PN10 vs PN16.

Thông Số Kỹ Thuật Tổng Quan Của PN10 Và PN16

Vì Sao Không Nên Sử Dụng Nhầm PN10 Và PN16?

Lựa chọn sai lệch giữa hai cấp áp suất dẫn đến nhiều hậu quả kỹ thuật nghiêm trọng:

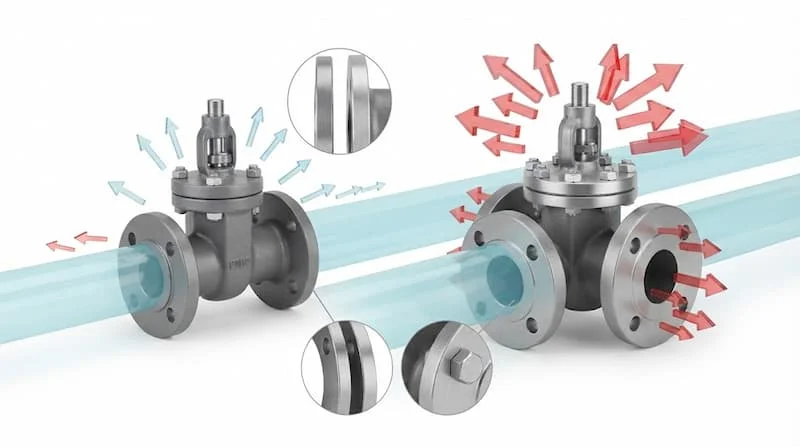

• Gây rò rỉ và nứt vỡ: Dùng van chuẩn PN10 vào đường ống vận hành 14 bar sẽ làm cong vênh đĩa van, xé rách gioăng hoặc gây nứt thân van.

• Biến dạng mặt bích: Lắp mặt bích không tương thích làm lực siết bu lông phân bổ không đều, gây hở mối nối.

• Mất an toàn lao động: Sự cố nổ đường ống do quá áp gây rủi ro trực tiếp cho nhân sự vận hành.

• Tăng chi phí sự cố: Chi phí dừng dây chuyền để khắc phục sự cố lớn hơn nhiều lần so với khoảng chênh lệch giá ban đầu của thiết bị.

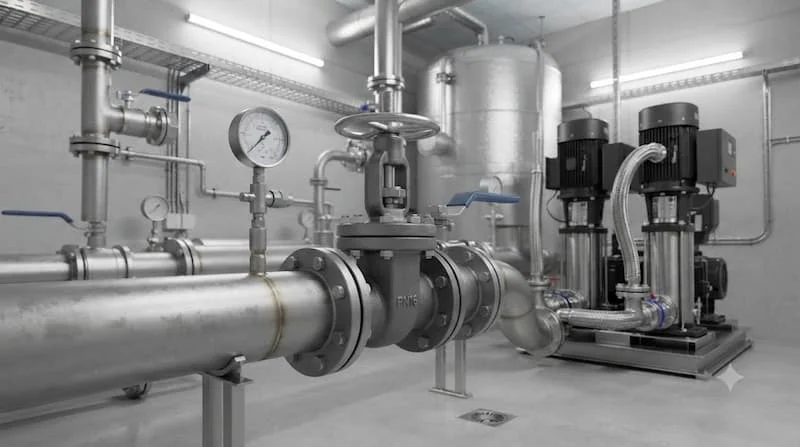

PN10 Và PN16 Được Sử Dụng Ở Đâu?

Sự hiện diện của thiết bị chuẩn PN10 vs PN16 rất phổ biến trong hạ tầng kỹ thuật:

• Hệ thống cấp thoát nước: Trạm bơm nước sạch, nhà máy xử lý nước thải đô thị.

• Hệ thống tòa nhà: Đường ống HVAC, hệ thống phòng cháy chữa cháy PCCC.

• Ngành công nghiệp chế biến: Nhà máy thực phẩm, đồ uống, sản xuất dược phẩm.

• Công nghiệp nặng: Nhà máy hóa chất, hệ thống khí nén công nghiệp, dây chuyền hơi nóng.

Những Sai Lầm Thường Gặp Khi Lựa Chọn

1. Chỉ nhìn áp suất, bỏ qua nhiệt độ: Chọn van PN10 cho lưu chất 10 bar nhưng ở nhiệt độ 150 độ C khiến van bị suy giảm sức bền và hư hỏng.

2. Không đồng bộ cấp PN: Lắp van PN16 cùng mặt bích PN10 trên hệ thống kích thước lớn dẫn đến không thể xỏ bu lông qua lỗ bích.

3. Bỏ qua hệ số an toàn: Đường ống vận hành thường xuyên ở mức 9.5 bar nhưng vẫn chọn PN10 thay vì nâng lên PN16 để dự phòng hiện tượng búa nước.

Checklist Lựa Chọn Đúng PN10 16

8 Bước Kiểm Tra Dành Cho Kỹ Sư

• Xác định áp suất đỉnh: Áp suất làm việc tối đa của hệ thống là bao nhiêu?

• Đo lường nhiệt độ: Lưu chất hoạt động ở mức nhiệt độ nào?

• Đối chiếu tiêu chuẩn: Hệ thống đang dùng chuẩn DIN hay EN?

• Chọn vật liệu phù hợp: Gang, thép hay inox?

• Xác định kích thước DN: Đo chính xác đường kính danh nghĩa của ống.

• Kiểm tra sự đồng bộ: Van, bích, gioăng và bu lông có cùng tiêu chuẩn PN10 vs PN16 không?

• Tính toán hệ số dự phòng: Đã cộng thêm áp suất gia tăng do búa nước chưa?

• Xác minh nguồn gốc: Sản phẩm có đầy đủ chứng chỉ CO/CQ không?

Lưu Ý Khi Lắp Đặt Và Bảo Dưỡng

• Kiểm tra mặt bích: Đảm bảo số lượng lỗ bu lông và đường kính tâm lỗ giữa hai mặt kết nối trùng khớp hoàn toàn.

• Lựa chọn gioăng đệm: Sử dụng gioăng làm kín EPDM, PTFE hoặc graphite phù hợp với thông số áp suất.

• Siết bu lông chuẩn kỹ thuật: Siết bu lông theo lực quy định, tuân theo thứ tự đối xứng hình sao để lực ép phân bố đều.

• Thử áp lực đường ống: Tiến hành thử áp thủy tĩnh ở mức 1.5 lần áp suất thiết kế trước khi đưa vào vận hành chính thức.

Các Câu Hỏi Thường Gặp (FAQ)

PN10 và PN16 khác nhau như thế nào?

PN10 chịu áp suất danh nghĩa 10 bar, trong khi PN16 chịu áp suất danh nghĩa 16 bar. PN16 có thân dày hơn và chịu tải tốt hơn.

PN16 có thay thế được PN10 không?

Có thể thay thế hoàn toàn về khả năng chịu áp. Tuy nhiên, từ kích thước DN60 trở lên, cần kiểm tra lại khoảng cách tâm lỗ bu lông mặt bích.

Có thể lắp mặt bích PN10 với van PN16 không?

Ở các kích thước nhỏ từ DN15 đến DN50 thì lắp được do cùng tâm lỗ bu lông. Với kích thước lớn hơn, lỗ bu lông không trùng nhau nên không thể lắp kết nối.

PN là áp suất làm việc hay áp suất tối đa?

PN là áp suất danh nghĩa ở 20 độ C. Áp suất làm việc tối đa thực tế sẽ giảm xuống nếu nhiệt độ môi trường tăng cao.

Kết Luận

Hiểu rõ bản chất và sự khác biệt giữa hai cấp áp suất PN10 16 là nền tảng quan trọng giúp bạn thiết kế và thi công hệ thống đường ống an toàn, chuẩn kỹ thuật. Việc chọn đúng cấp áp suất không chỉ giúp tối ưu hóa ngân sách đầu tư mà còn loại bỏ nguy cơ sự cố rò rỉ trong quá trình vận hành đối với PN10 16.
