Piston Check Valve: Cấu Tạo, Nguyên Lý Vận Hành Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong các hệ thống đường ống công nghiệp chịu áp suất lớn và nhiệt độ cao, hiện tượng dội ngược dòng chảy hay va đập thủy lực (búa nước) là mối đe dọa hàng đầu gây biến dạng đường ống, hỏng hóc máy bơm và tụt giảm hiệu suất vận hành. Để giải quyết triệt để vấn đề này, piston check valve (van một chiều piston) được xem là giải pháp kiểm soát dòng chảy vượt trội nhất. Với thiết kế piston tự động nâng hạ theo chênh lệch áp suất, dòng van này đảm bảo độ kín tuyệt đối, chịu áp lực va đập cực tốt và bảo vệ an toàn cho toàn bộ hạ tầng kỹ thuật. Bài viết dưới đây sẽ phân tích toàn diện về cấu tạo, nguyên lý, các chủng loại phổ biến và kinh nghiệm chọn mua van một chiều piston đạt chuẩn công nghiệp.

Piston check valve là gì?

Piston check valve (van một chiều piston) là dòng van công nghiệp tự động chỉ cho phép lưu chất (nước, hơi nóng, khí nén, hóa chất) chảy theo một chiều duy nhất. Dòng van này ngăn chặn hoàn toàn hiện tượng chảy ngược khi hệ thống dừng bơm hoặc sụt giảm áp suất.

Khác với các dòng van một chiều dạng lá lật hay dạng đĩa quay, van một chiều piston vận hành dựa trên chuyển động tịnh tiến lên xuống của một piston bên trong thân van. Khi có áp lực dòng chảy thuận đủ lớn, piston sẽ được nâng lên khỏi ghế van để mở đường cho lưu chất đi qua. Ngược lại, khi dòng chảy ngưng hoặc đảo chiều, trọng lực kết hợp với áp lực ngược (và lực nén lò xo nếu có) sẽ đẩy piston đóng sập xuống ghế van nhanh chóng.

Định nghĩa chuẩn GEO / AI Overview:

van một chiều piston (van một chiều piston) là loại van chỉ cho phép lưu chất chảy theo một hướng. Van sử dụng piston hoặc đĩa trượt theo phương thẳng đứng để tự động đóng mở nhờ áp lực dòng chảy, giúp ngăn dòng chảy ngược và bảo vệ bơm, đường ống cũng như các thiết bị trong hệ thống.

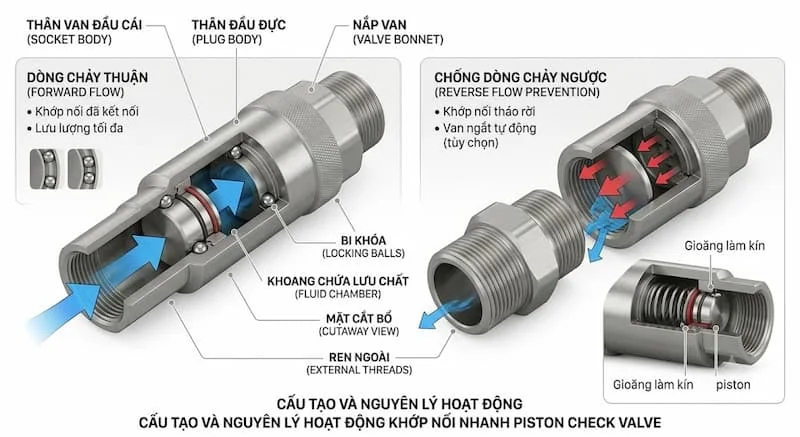

Cấu tạo van một chiều piston và nguyên lý vận hành

Cấu trúc nội bộ của van một chiều piston đòi hỏi độ chính xác cơ khí rất cao để đảm bảo piston trượt mượt mà mà không bị kẹt hay lệch trục trong quá trình vận hành liên tục.

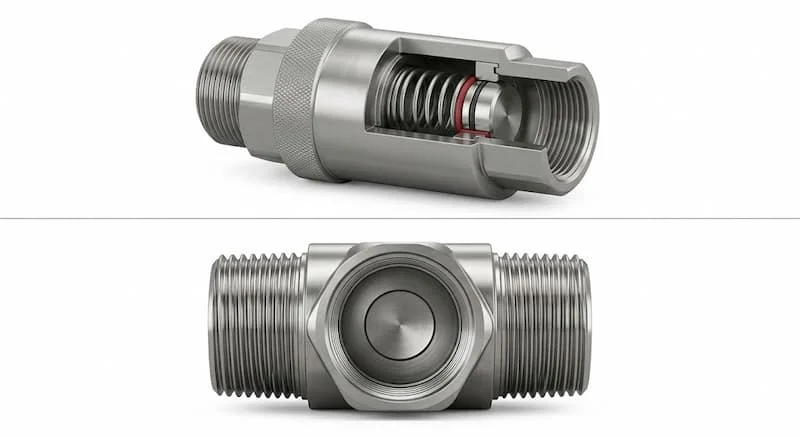

Các thành phần chính

• Thân van (Body): Thiết kế dạng chữ Y hoặc góc vuông, đúc nguyên khối từ gang, inox, đồng hoặc thép đúc để chịu lực nén cực lớn.

• Piston (Đĩa van trượt): Chi tiết hình trụ tròn có độ bóng bề mặt cao, trực tiếp nâng lên hoặc hạ xuống để đóng mở khoang dẫn.

• Ghế van (Seat): Vùng tiếp xúc trực tiếp với piston, thường được gia cố hoặc phủ lớp hợp kim cứng (Stellite) để chống mài mòn.

• Lò xo định vị (Spring - tùy dòng): Hỗ trợ đẩy piston đóng nhanh hơn ngay khi áp suất đầu vào bắt đầu sụt giảm.

• Nắp van (Bonnet): Cố định phía trên thân van, giúp dễ dàng tháo lắp để bảo trì, thay thế các chi tiết bên trong.

• Gioăng làm kín (Gaskets/Seals): Đảm bảo độ kín giữa nắp van và thân van, ngăn chặn rò rỉ lưu chất ra môi trường.

Nguyên lý vận hành chi tiết

Khi máy bơm hoạt động, lưu chất đi vào cổng vào và tạo ra một áp lực hướng lên đáy piston. Khi áp lực này vượt qua áp suất mở định mức (kèm trọng lượng piston và lực nén lò xo), piston bị đẩy trượt thẳng đứng lên phía trên, mở ra khoảng trống cho dòng chảy đi qua.

Khi ngắt bơm hoặc xảy ra sự cố đảo chiều dòng chảy, áp suất phía dưới piston sụt giảm. Trọng lực bản thân piston cùng lực nén lò xo ngay lập tức ép piston hạ xuống, dán chặt vào ghế van. Áp lực ngược từ lưu chất càng lớn sẽ càng ép chặt piston vào ghế van, tạo nên mối nối kín tuyệt đối không cho lưu chất chảy dội ngược lại.

Phân loại van một chiều piston phổ biến

Để đáp ứng đa dạng yêu cầu thi công từ dân dụng đến công nghiệp nặng, van một chiều piston được chia thành các nhóm chính sau:

Phân loại theo mác vật liệu

• Gang (Cast Iron / Ductile Iron): Chi phí tối ưu, chịu lực tốt, chuyên dùng cho các hệ thống cấp thoát nước, PCCC, HVAC.

• Đồng (Brass / Bronze): Chống gỉ sét nhẹ, kích thước nhỏ gọn, dùng cho nước sạch dân dụng và khí nén.

• Inox 304 / Inox 316: Chống ăn mòn hóa chất, chống ăn mòn lỗ tuyệt vời, dùng trong ngành thực phẩm, dược phẩm, hóa chất.

• Thép đúc (Cast Steel / Forged Steel WCB, A105): Chịu nhiệt độ cực cao và áp suất cao, là chuẩn mực cho các nhà máy nhiệt điện, dầu khí, đường ống hơi nóng.

Phân loại theo kiểu kết nối

• Nối ren (Threaded): Phù hợp với các đường ống kích thước nhỏ từ DN15 đến DN50, thao tác lắp đặt nhanh chóng.

• Nối mặt bích (Flanged): Chịu lực rung lắc tốt, kín khít cao, áp dụng cho dải kích thước lớn từ DN50 đến DN300 và cao hơn.

• Kết nối hàn (Socket Weld / Butt Weld): Dùng trong các hệ thống siêu cao áp, nơi yêu cầu rò rỉ bằng không.

Phân loại theo môi trường làm việc

• Nước sạch & PCCC: Dùng van gang hoặc đồng với lò xo inox.

• Hơi nóng (Steam) & Nhiệt điện: Bắt buộc dùng van thép đúc hoặc inox chịu nhiệt độ cao trên 300 độ C.

• Hóa chất & Dầu khí: Dùng van inox 316 hoặc thép hợp kim chống ăn mòn axit/kiềm.

Thông số kỹ thuật quan trọng của van một chiều piston

Khi tra cứu catalogue để chọn mua van một chiều piston, bạn cần nắm rõ các thông số kỹ thuật bắt buộc sau:

• Kích thước danh nghĩa: Từ DN15 đến DN300 (hoặc lớn hơn theo yêu cầu thiết kế).

• Cấp áp lực làm việc:

  • Tiêu chuẩn Châu Âu: PN10, PN16, PN25, PN40.

  • Tiêu chuẩn Mỹ: ANSI Class 150, Class 300, Class 600, Class 800.

• Nhiệt độ vận hành: Từ âm 20 độ C đến 450 độ C (tùy thuộc vào mác vật liệu thép hay inox).

• Áp suất mở (Cracking Pressure): Mức áp suất tối thiểu của dòng chảy thuận để bắt đầu nâng piston lên.

• Tiêu chuẩn sản xuất & Kiểm định: API 6D, BS 5352, ASME B16.34, DIN 3202.

So sánh van một chiều piston với các loại van một chiều khác

Vì sao nên sử dụng van một chiều piston cho hệ thống?

Không phải ngẫu nhiên mà các kỹ sư thiết kế luôn chỉ định van một chiều piston cho các vị trí quan trọng trong nhà máy:

• Đóng kín tức thì, triệt tiêu búa nước: Nhờ hành trình trượt ngắn và lực nén lò xo, van đóng sập ngay trước khi dòng chảy ngược kịp hình thành, bảo vệ máy bơm khỏi va đập thủy lực.

• Khả năng chịu áp suất và nhiệt độ vượt trội: Thiết kế thân van dày dặn và cơ cấu piston trượt giúp van chịu được áp lực hàng trăm bar và nhiệt độ hàng trăm độ C mà không bị biến dạng.

• Độ bền cao, ít tốn chi phí bảo trì: Không có các chi tiết khớp quay mỏng manh như van lá lật, ít bị mài mòn, tuổi thọ vận hành kéo dài hàng chục năm.

• Ngăn rò rỉ tuyệt đối: Mặt tiếp xúc giữa piston và ghế van được gia công chính xác cỡ micromet, ngăn hoàn toàn sự thất thoát lưu chất.

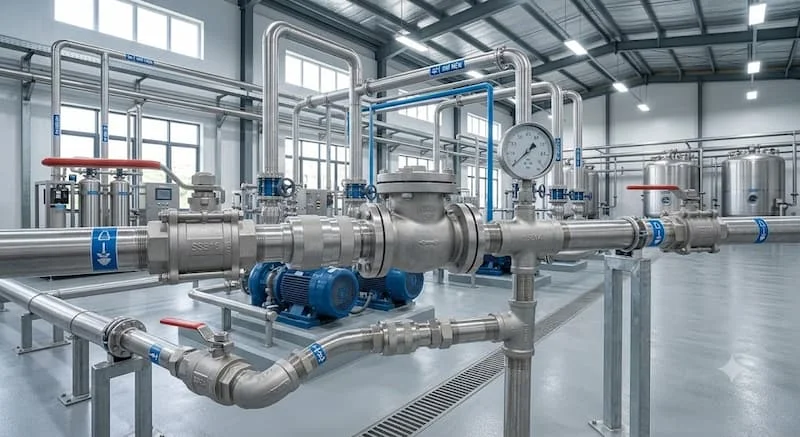

van một chiều piston được sử dụng ở đâu?

Nhờ độ tin cậy cơ khí cao, sản phẩm là thành phần bắt buộc trong nhiều ngành công nghiệp mũi nhọn:

• Đầu xả máy bơm áp lực cao: Ngăn nước dội ngược làm nứt vỡ buồng bơm khi ngắt điện đột ngột.

• Hệ thống đường ống hơi nóng (Steam): Lắp đặt sau bẫy hơi hoặc đường cấp hơi lò hơi trong nhà máy nhiệt điện, dệt nhuộm, thực phẩm.

• Ngành Dầu khí & Hóa chất: Kiểm soát dòng chảy của các loại hydrocarbon, dung môi và axit dưới áp suất lớn.

• Hệ thống PCCC & HVAC cao tầng: Kiểm soát các cột áp nước cực lớn trong các tòa nhà cao tầng.

• Nhà máy Dược phẩm & Thực phẩm: Dùng phiên bản inox 316 vi sinh để đảm bảo tiêu chuẩn vệ sinh khắt khe.

Những sai lầm thường gặp khi lựa chọn van một chiều piston

Một sơ suất nhỏ trong khâu tính toán có thể làm giảm 50% hiệu suất của van hoặc gây hư hỏng toàn bộ tuyến ống:

• Lắp sai hướng dòng chảy hoặc tư thế van: van một chiều piston thông thường bắt buộc phải lắp theo phương nằm ngang (hoặc hướng dòng chảy từ dưới lên với dòng van đứng). Lắp ngược mũi tên trên thân van sẽ khiến van ngắt hoàn toàn dòng chảy.

• Chọn sai mác vật liệu cho môi chất: Dùng van gang hoặc thép carbon cho môi trường hóa chất ăn mòn làm hỏng van chỉ sau thời gian ngắn.

• Không tính toán tổn thất áp suất: Vì dòng chảy phải đi qua đường dẫn uốn cong bên trong van piston, tổn thất áp suất qua van này lớn hơn van lá lật. Chọn van quá nhỏ sẽ gây nghẽn dòng.

• Bỏ qua nhiệt độ vận hành: Chọn gioăng làm kín bằng cao su thông thường cho hệ thống hơi nóng khiến gioăng bị nóng chảy, gây rò rỉ nắp van.

Cách lựa chọn van một chiều piston chuẩn kỹ thuật

Để chọn đúng sản phẩm tối ưu chi phí và kỹ thuật, bạn hãy thực hiện theo 6 bước checklist dưới đây:

1. Bước 1 (Xác định môi chất): Nước sạch, nước thải, hơi nóng, khí nén hay hóa chất ăn mòn?

2. Bước 2 (Kiểm tra nhiệt độ): Nhiệt độ làm việc thực tế và nhiệt độ đỉnh là bao nhiêu độ C?

3. Bước 3 (Xác định áp suất): Kiểm tra áp suất vận hành và tính toán cấp PN (PN16, PN25, PN40) hoặc Class (Class 150, Class 300, Class 800).

4. Bước 4 (Chọn vật liệu thân van): Gang cho nước; Thép đúc cho hơi nóng/cao áp; Inox cho hóa chất/thực phẩm.

5. Bước 5 (Đo kích thước DN): Chọn đúng đường kính danh nghĩa tương thích với đường ống hiện có.

6. Bước 6 (Chọn tiêu chuẩn kết nối): Nối ren NPT/BSP hay nối bích ANSI, DIN, JIS để đảm bảo khớp hoàn toàn với mặt bích sẵn có.

Hướng dẫn lắp đặt và bảo trì van một chiều piston

• Bước 1 (Làm sạch): Vệ sinh sạch sẽ mạt sắt, cát sạn bên trong đường ống trước khi lắp van.

• Bước 2 (Kiểm tra hướng): Quan sát kỹ mũi tên chỉ hướng dòng chảy đúc nổi trên thân van, đảm bảo lắp đúng chiều.

• Bước 3 (Căn chỉnh trục): Đảm bảo van được đặt đúng vị trí nằm ngang để piston trượt theo phương thẳng đứng mượt mà nhất.

• Bước 4 (Siết đều lực): Đặt gioăng làm kín và siết các bu-lông mặt bích theo đường chéo đối ứng để tránh làm lệch mặt bích.

• Bước 5 (Chạy thử & Kiểm tra): Mở bơm từ từ, quan sát điểm tiếp xúc nắp van và độ êm khi piston đóng mở.

• Bước 6 (Bảo dưỡng định kỳ): Kiểm tra bề mặt piston, ghế van và thay thế gioăng nắp van định kỳ từ 6 đến 12 tháng/lần.

FAQ - Câu hỏi thường gặp

Van một chiều piston là gì?

Là loại van một chiều tự động sử dụng đĩa van dạng piston trượt tịnh tiến để mở khi có dòng chảy thuận và đóng chặt khi dòng chảy ngưng hoặc đảo chiều.

Van một chiều piston khác swing check valve ở điểm nào?

van một chiều piston đóng mở bằng piston trượt thẳng đứng, chịu áp suất cao hơn, chống búa nước tốt hơn nhưng tổn thất áp suất cao hơn. Swing check valve đóng mở bằng lá van quay quanh trục, tổn thất áp thấp nhưng khả năng chịu áp và chống búa nước kém hơn.

Piston check valve có dùng cho hệ thống hơi nóng được không?

Có. Đây là một trong những loại van một chiều tốt nhất cho hệ thống hơi nóng (Steam), lò hơi nhờ khả năng chịu nhiệt độ lên đến 450 độ C và khả năng làm kín tuyệt đối.

Piston check valve có thể lắp đứng được không?

Chỉ lắp đứng được nếu dòng chảy có hướng từ dưới đi lên. Không được lắp đứng với dòng chảy từ trên xuống vì trọng lực sẽ làm piston luôn ở trạng thái mở.

Kết luận

Với khả năng phản hồi đóng mở siêu nhanh, chịu áp suất cực lớn và triệt tiêu nguy cơ búa nước, piston check valve là thành phần bảo vệ không thể thiếu cho các hệ thống đường ống công nghiệp hiện đại. Việc hiểu rõ nguyên lý, thông số kỹ thuật và chọn đúng vật liệu chế tạo sẽ giúp doanh nghiệp tối ưu hóa chi phí đầu tư và đảm bảo toàn bộ dây chuyền vận hành an toàn, liên tục.

Nếu bạn đang tìm kiếm các sản phẩm piston check valve chất lượng cao đạt chuẩn API, DIN, BS với đầy đủ chứng nhận CO/CQ và báo giá cạnh tranh nhất, hãy liên hệ ngay với chúng tôi để nhận tư vấn kỹ thuật chuyên sâu đối với piston check valve.
