Standard Flange JIS 10K: Giải Pháp Kết Nối Đường Ống Tối Ưu Cho Công Nghiệp

Trong quá trình lắp đặt và vận hành hệ thống đường ống công nghiệp, không ít kỹ thuật viên và nhà thầu gặp phải những tình huống dở khóc dở cười: mặt bích (flange) không khớp lỗ bu lông, khả năng chịu áp suất không đúng thiết kế dẫn đến hiện tượng rò rỉ, hoặc nghiêm trọng hơn là phải dỡ bỏ toàn bộ cụm kết nối để thay mới. Những sai lầm này thường bắt nguồn từ việc không nắm vững thông số kỹ thuật của standard flange JIS 10K.

JIS 10K là một trong những tiêu chuẩn mặt bích phổ biến nhất tại thị trường châu Á, đặc biệt là trong các dự án công nghiệp tại Việt Nam. Việc hiểu rõ bản chất, thông số và ứng dụng của nó không chỉ giúp hệ thống vận hành an toàn mà còn tối ưu hóa chi phí đầu tư. Bài viết dưới đây sẽ cung cấp cái nhìn từ A–Z về tiêu chuẩn này, giúp bạn tự tin lựa chọn thiết bị chuẩn xác nhất.

Standard Flange JIS 10K Là Gì?

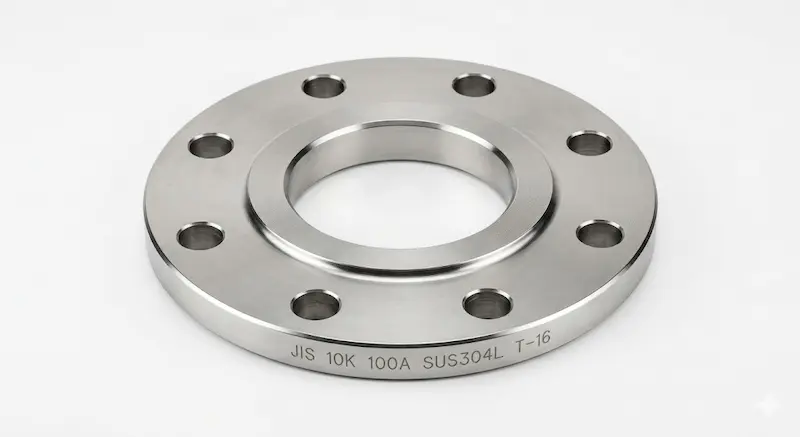

Standard flange JIS là loại mặt bích được sản xuất theo bộ tiêu chuẩn công nghiệp Nhật Bản (Japanese Industrial Standards - JIS). Trong ký hiệu này, cụm từ "10K" đại diện cho mức áp suất danh nghĩa (Nominal Pressure) mà mặt bích có thể chịu đựng được ở điều kiện nhiệt độ tiêu chuẩn, tương đương với 10 kgf/cm² (xấp xỉ 10 bar hoặc 1.0 MPa).

Về bản chất, JIS 10K không chỉ là một con số về áp suất; nó là một hệ quy chiếu kỹ thuật nghiêm ngặt quy định chi tiết về:

• Kích thước hình học: Đường kính ngoài (OD), đường kính trong (ID).

• Cấu tạo kết nối: Số lượng lỗ bu lông, đường kính lỗ bu lông và khoảng cách tâm lỗ (PCD).

• Độ dày mặt bích: Đảm bảo độ bền cơ học trước lực siết và áp lực dòng chảy.

Việc tuân thủ tiêu chuẩn này giúp đảm bảo tính đồng bộ tuyệt đối giữa mặt bích, thiết bị van và đường ống, từ đó tạo nên một hệ thống khép kín, an toàn và có tuổi thọ cao.

Nguyên Lý Hoạt Động Của Flange JIS 10K

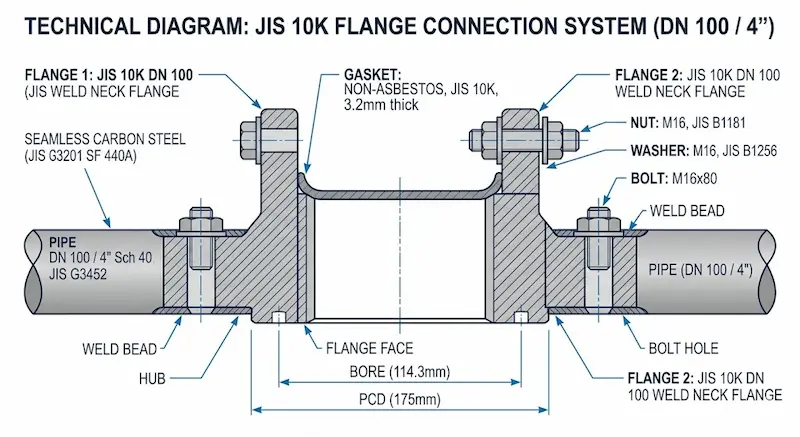

Mặt bích JIS 10K hoạt động dựa trên nguyên lý kết nối cơ khí gián tiếp để tạo ra sự lưu thông xuyên suốt cho dòng lưu chất. Một bộ kết nối tiêu chuẩn sẽ bao gồm: 02 mặt bích đối xứng, 01 gioăng làm kín (gasket) ở giữa và bộ bu lông, đai ốc để siết chặt.

Cơ chế làm kín: Khi chúng ta siết chặt các bu lông, lực siết sẽ tác động lên bề mặt mặt bích, ép chặt lớp gioăng vào giữa. Gioăng sẽ biến dạng nhẹ để lấp đầy các khe hở li ti trên bề mặt kim loại, từ đó ngăn chặn hoàn toàn sự rò rỉ lưu chất ra môi trường bên ngoài.

Tuy nhiên, hiệu quả vận hành của nguyên lý này phụ thuộc vào 3 yếu tố then chốt:

1. Áp lực: Phải nằm trong ngưỡng cho phép của cấp 10K.

2. Nhiệt độ: Khi nhiệt độ tăng cao, khả năng chịu áp của vật liệu sẽ giảm xuống.

3. Vật liệu: Sự tương thích giữa vật liệu mặt bích và gioăng (cao su, teflon, hoặc chì) quyết định độ bền của mối nối.

Phân Loại Standard Flange JIS 10K

Để đáp ứng đa dạng các yêu cầu kỹ thuật, flange JIS 10K được phân chia thành nhiều biến thể dựa trên kiểu dáng và vật liệu:

Phân loại theo kiểu kết nối

• Slip-on Flange (SOP): Loại bích rỗng, trượt trên đường ống và hàn cả mặt trong lẫn mặt ngoài. Đây là loại phổ biến nhất vì dễ lắp đặt và giá thành rẻ.

• Weld Neck Flange (WN): Có cổ cao để hàn đối đầu với ống. Loại này chịu rung động và áp suất cực tốt, thường dùng cho các vị trí quan trọng.

• Blind Flange (BL): Mặt bích mù (không có lỗ thoát), dùng để bịt kín đầu ống hoặc ngăn cách các đoạn ống tạm thời.

• Threaded Flange (TH): Mặt bích ren, dùng cho các hệ thống không thể hàn hoặc khu vực dễ cháy nổ.

Phân loại theo vật liệu

• Thép Carbon (Steel): Phổ biến trong hệ thống nước sạch, PCCC, dầu khí nhờ chi phí thấp.

• Inox 304/316 (Stainless Steel): Chống ăn mòn tuyệt vời, chuyên dùng cho thực phẩm, dược phẩm và hóa chất.

Kinh nghiệm lựa chọn: Nếu bạn lắp đặt hệ thống cấp thoát nước thông thường, bích Slip-on thép carbon là lựa chọn kinh tế nhất. Ngược lại, với các hệ thống yêu cầu độ bền cao hoặc áp suất có biến thiên mạnh, hãy ưu tiên bích Weld Neck.

Bảng Thông Số Kích Thước JIS 10K

Thông số kích thước là yếu tố sống còn khi chọn mua mặt bích. Nếu sai lệch dù chỉ vài milimet ở khoảng cách tâm lỗ, bạn sẽ không thể xỏ bu lông qua được. Dưới đây là bảng thông số cơ bản cho các kích thước phổ biến (đơn vị: mm):

Lưu ý quan trọng: Tuyệt đối không nhầm lẫn giữa tiêu chuẩn JIS và ANSI hay DIN. Mặc dù cùng một kích thước danh định (ví dụ DN100), nhưng đường kính ngoài và số lỗ bu lông của bích JIS 10K thường khác hoàn toàn so với bích ANSI 150. Việc cố tình "độ" hoặc chế lại lỗ bu lông sẽ làm suy giảm nghiêm trọng kết cấu an toàn của hệ thống.

So Sánh JIS 10K vs ANSI 150 vs DIN PN16

Việc hiểu sự khác biệt giữa các hệ tiêu chuẩn giúp kỹ sư tránh được những sai lầm chết người khi mua hàng thay thế.

Tại sao không thể thay thế lẫn nhau?

Mặc dù mục đích sử dụng giống nhau, nhưng cấu trúc lỗ bu lông (PCD) và độ dày mặt bích được tính toán theo các triết lý kỹ thuật khác nhau. Ví dụ, bích DIN PN16 thường có áp lực chịu đựng cao hơn và khoảng cách lỗ bu lông khác so với JIS 10K. Nếu lắp cưỡng ép, ứng suất phân bổ không đều sẽ gây nứt vỡ bề mặt bích hoặc đứt bu lông khi hệ thống đi vào vận hành.

Tại Sao JIS 10K Được Dùng Phổ Biến?

Tại Việt Nam, flange JIS 10K chiếm ưu thế tuyệt đối trong các phân khúc dân dụng và công nghiệp nhẹ vì những lý do sau:

1. Phù hợp với hạ tầng: Đa số các dòng máy bơm, van công nghiệp (Gate valve, Ball valve) nhập khẩu từ Nhật Bản, Hàn Quốc, Đài Loan và Trung Quốc đều sử dụng tiêu chuẩn JIS.

2. Dải áp suất lý tưởng: Mức áp 10 bar là "điểm ngọt" cho hầu hết các hệ thống HVAC (điều hòa thông gió), PCCC (phòng cháy chữa cháy) và cấp thoát nước đô thị.

3. Tối ưu chi phí: So với bích JIS 16K hay 20K, dòng 10K có độ dày vừa phải, giúp tiết kiệm vật liệu sản xuất nhưng vẫn đảm bảo an toàn tuyệt đối cho các hệ thống thông thường.

4. Tính sẵn có: Bạn có thể dễ dàng tìm mua mặt bích JIS 10K tại bất kỳ cửa hàng vật tư kim khí nào từ size nhỏ đến size cực lớn (DN600+).

Ứng Dụng Thực Tế Của Flange JIS 10K

Mặt bích JIS 10K thường xuất hiện trong các hệ thống có áp lực trung bình. Cụ thể:

• Hệ thống xử lý nước: Kết nối các đường ống trong nhà máy nước thải, trạm bơm tăng áp.

• Ngành thực phẩm & Đồ uống: Sử dụng bích inox JIS 10K để đảm bảo vệ sinh và chống ăn mòn do các chất tẩy rửa.

• Công nghiệp hóa chất nhẹ: Kết nối bích nhựa hoặc bích thép bọc bọc lót trong các dây chuyền sản xuất sơn, dung môi nồng độ thấp.

• Hệ thống hơi (Steam): Dùng cho các đường hơi bão hòa áp suất thấp trong các nhà máy may mặc, nhuộm vải.

Sai Lầm Thường Gặp Khi Chọn JIS 10K

Ngay cả những người có kinh nghiệm cũng đôi khi mắc lỗi khi đặt hàng mặt bích. Hãy lưu ý các điểm sau:

1. Nhầm lẫn tiêu chuẩn: Như đã phân tích, nhầm JIS với ANSI là lỗi phổ biến nhất gây lãng phí thời gian và tiền bạc.

2. Bỏ qua áp lực thực tế: Nếu hệ thống có hiện tượng "búa nước" (water hammer) hoặc áp lực đỉnh vượt quá 10 bar, việc dùng bích 10K sẽ cực kỳ nguy hiểm.

3. Chọn sai vật liệu: Dùng bích thép carbon cho môi trường nước biển hoặc hóa chất sẽ khiến mối nối bị rỉ sét và thủng chỉ sau vài tháng sử dụng.

4. Quên chọn gioăng: Mặt bích chuẩn nhưng gioăng kém chất lượng hoặc không đúng loại (ví dụ dùng gioăng cao su cho hơi nóng) cũng sẽ gây rò rỉ.

Checklist Chọn Standard Flange JIS 10K Chuẩn

Trước khi đặt hàng, hãy kiểm tra danh sách sau để đảm bảo bạn không mua sai:

•  Xác định áp lực: Áp lực vận hành thực tế có thấp hơn 10 bar không?

•  Kiểm tra tiêu chuẩn thiết bị: Van hoặc máy bơm đi kèm là tiêu chuẩn gì? (Phải đồng nhất JIS).

•  Chọn vật liệu: Thép, Inox 304 hay Inox 316?

•  Xác định DN: Đường kính danh định của ống là bao nhiêu? (Ví dụ: ống phi 114mm tương ứng DN100).

•  Loại bích: Cần bích rỗng (SOP) để hàn hay bích mù (BL) để chặn?

Hướng Dẫn Lắp Đặt Flange JIS 10K Đúng Kỹ Thuật

Để mối nối mặt bích đạt độ kín khít tuyệt đối, quy trình lắp đặt cần tuân thủ 4 bước:

1. Làm sạch bề mặt: Loại bỏ rỉ sét, dầu mỡ và các dị vật trên bề mặt tiếp xúc của hai mặt bích.

2. Đặt gioăng đúng tâm: Đặt gasket vào giữa, đảm bảo gioăng không bị lệch khỏi đường tròn làm kín.

3. Siết bu lông theo hình sao: Đây là kỹ thuật quan trọng nhất. Không siết chặt từng con một theo vòng tròn mà phải siết đối xứng (con số 1 rồi đến con số 3, 2 đến 4...) để lực ép phân bổ đều, tránh làm vênh mặt bích.

4. Kiểm tra sau 24h: Sau khi hệ thống chạy ổn định, nên kiểm tra và siết lại một lần nữa vì gioăng có thể bị "ngót" sau khi chịu áp và nhiệt.

FAQ – Câu Hỏi Thường Gặp Về Standard Flange JIS 10K

❓ JIS 10K tương đương bao nhiêu bar?

Theo lý thuyết, nó tương đương khoảng 10 bar. Tuy nhiên, trong thực tế vận hành ở nhiệt độ cao, áp suất làm việc an toàn có thể giảm xuống còn 7–8 bar.

❓ JIS 10K có thay thế cho ANSI 150 được không?

Câu trả lời là KHÔNG. Kích thước và số lỗ bu lông của hai tiêu chuẩn này không trùng khớp.

❓ Standard flange jis 10k dùng cho môi trường nào là tốt nhất?

Nó hoạt động tốt nhất trong môi trường nước sạch, khí nén, dầu thủy lực và các loại hóa chất không có tính ăn mòn cực mạnh.

❓ Có những size nào phổ biến hiện nay?

Các kích thước từ DN15 đến DN600 là phổ biến nhất và luôn có sẵn hàng tại kho.

Kết Luận

Việc nắm vững kiến thức về standard flange JIS 10K là chìa khóa để xây dựng một hệ thống đường ống bền bỉ và hiệu quả. Chọn đúng tiêu chuẩn không chỉ giúp bạn tránh được những rủi ro kỹ thuật mà còn khẳng định sự chuyên nghiệp trong công tác quản lý vật tư và thi công Standard flange jis 10k.
