Flange DN200 PN10: Thông Số Kỹ Thuật Và Hướng Dẫn Lựa Chọn Chuẩn Chuyên Gia

Trong lĩnh vực thi công cơ điện và hạ tầng cấp thoát nước, việc lắp đặt hệ thống ống DN200 thường đi kèm với những bài toán kỹ thuật hóc búa. Một tình huống thực tế mà nhiều kỹ sư gặp phải là không rõ nên chọn PN10 hay PN16, dẫn đến việc mua nhầm loại mặt bích có thông số không tương thích.

Hậu quả là flange không khớp, các lỗ bu lông lệch nhau khiến việc kết nối trở nên bất khả thi. Nếu cố tình xử lý bằng cách hàn "chế" hoặc ép bu lông, hệ thống rất dễ gây rò rỉ lưu chất, thậm chí phải tháo dỡ hoàn toàn để thay lại, gây lãng phí hàng chục triệu đồng tiền vật tư và nhân công. Vấn đề cốt lõi nằm ở việc không hiểu rõ bản chất kỹ thuật của flange DN200. Đây là dòng phụ kiện cực kỳ phổ biến trong các hệ thống nước sạch và PCCC. Bài viết này sẽ giúp bạn hiểu tường tận từ A-Z để chọn đúng thiết bị ngay từ đầu.

Flange PN10 Là Gì?

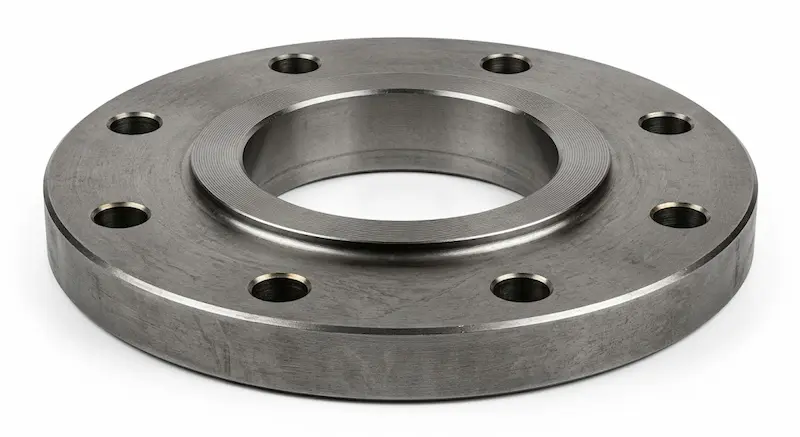

Flange PN10 (hay mặt bích DN200 PN10) là một loại phụ kiện cơ khí dùng để kết nối các đoạn ống, van hoặc máy bơm có kích thước danh nghĩa là DN200 (tương đương đường kính ngoài ống xấp xỉ 219mm). Ký hiệu PN10 đại diện cho mức áp suất làm việc tối đa của mặt bích là 10 bar (tương đương 1.0 MPa hay 10 kgf/cm²) trong điều kiện nhiệt độ vận hành tiêu chuẩn.

Hầu hết các dòng mặt bích DN200 PN10 hiện nay được sản xuất theo các bộ tiêu chuẩn châu Âu như DIN (Đức) hoặc EN 1092-1, vốn là những hệ quy chiếu kỹ thuật phổ biến nhất tại thị trường Việt Nam.

Về bản chất, đây là một khối kim loại hình tròn (hoặc có cổ) được gia công lỗ ở giữa và các lỗ bu lông xung quanh. Việc sử dụng bích DN200 PN10 giúp cho quá trình lắp ráp, bảo trì và thay thế các thiết bị trên đường ống trở nên linh hoạt hơn hẳn so với phương pháp hàn chết cố định.

Nguyên Lý Hoạt Động Của Flange

Để hiểu tại sao flange PN10 có thể giữ cho hệ thống ống lớn luôn kín khít dưới áp lực 10 bar, chúng ta cần xem xét nguyên lý kết nối cơ khí của nó. Một mối nối mặt bích hoàn chỉnh luôn bao gồm bộ ba: 02 mặt bích đối xứng + 01 gioăng làm kín (gasket) + Hệ thống bu lông đai ốc.

Cơ chế làm kín: Khi kỹ thuật viên siết chặt bu lông, lực siết sẽ tạo ra áp lực nén lên bề mặt mặt bích. Áp lực này ép chặt lớp gioăng nằm giữa hai mặt bích. Gioăng (thường làm bằng cao su, chì hoặc teflon) sẽ biến dạng nhẹ để điền đầy các khe hở li ti trên bề mặt kim loại được gia công. Chính lớp vật liệu bị nén này tạo ra một rào cản ngăn không cho chất lỏng hoặc khí thoát ra ngoài.

Tuy nhiên, hiệu quả làm kín của flange PN10 còn bị chi phối bởi:

1. Áp lực dòng chảy: Nếu vượt quá 10 bar, lực đẩy lưu chất có thể thắng lực nén bu lông gây hở gioăng.

2. Nhiệt độ: Nhiệt độ quá cao có thể làm giãn nở kim loại hoặc làm biến tính vật liệu gioăng.

3. Vật liệu bích: Phải đảm bảo độ cứng vững để không bị cong vênh khi chịu lực siết cực lớn từ bu lông M20.

Các Loại Flange PN10 Phổ Biến

Tùy vào đặc thù của dự án mà flange PN10 được chia thành nhiều loại dựa trên kiểu dáng kết nối và vật liệu cấu tạo:

Phân loại theo kiểu kết nối

• Slip-on Flange (Bích rỗng/lồng): Ống được xỏ xuyên qua lỗ bích và hàn ở cả mặt trong lẫn mặt ngoài. Đây là loại được dùng nhiều nhất cho hệ thống nước vì dễ thi công.

• Weld Neck Flange (Bích cổ hàn): Có phần cổ dài để hàn đối đầu trực tiếp với đầu ống. Loại này thường dùng cho các đoạn ống chịu áp lực biến thiên hoặc rung động mạnh.

• Blind Flange (Bích mù): Không có lỗ thoát ở tâm, dùng để đóng kín đầu ống hoặc các họng chờ dự phòng.

Phân loại theo vật liệu

• Thép Carbon (A105, SS400, Q235): Thường được mạ kẽm để chống rỉ sét, giá thành hợp lý, phù hợp cho hệ thống PCCC, HVAC.

• Inox 304 / 316: Khả năng chống ăn mòn tuyệt đối, dùng trong nhà máy hóa chất, xử lý nước thải hoặc thực phẩm.

Lời khuyên: Với các hệ áp lực thấp và môi trường không ăn mòn, bích Slip-on thép mạ kẽm là lựa chọn kinh tế nhất. Tuy nhiên, nếu ở vị trí sát bơm có độ rung lớn, hãy ưu tiên bích Weld Neck.

Bảng Thông Số Kỹ Thuật Flange PN10

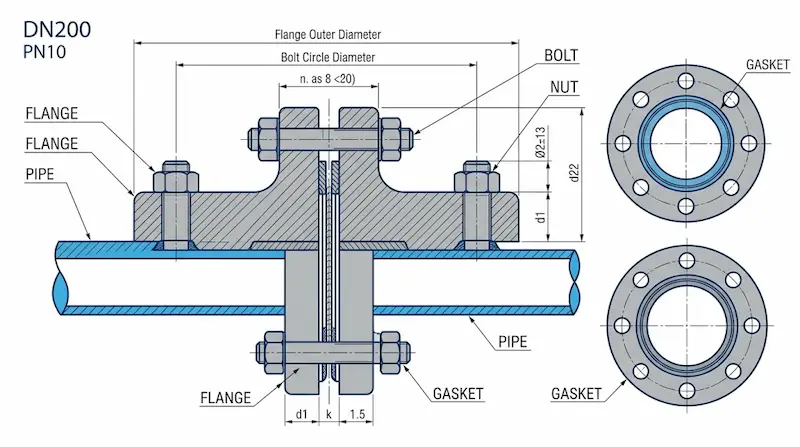

Sự khác biệt lớn nhất giữa các tiêu chuẩn bích nằm ở kích thước hình học. Nếu bạn mua một chiếc mặt bích không đúng thông số, bạn sẽ không thể xỏ bu lông qua các lỗ đúc sẵn. Dưới đây là bảng thông số chuẩn cho flange PN10 theo tiêu chuẩn DIN/EN:

Lưu ý: Sai số dù chỉ vài milimet ở thông số PCD (đường kính tâm lỗ) cũng sẽ khiến bạn không thể lắp được bu lông. Do đó, hãy luôn đối chiếu bảng thông số này với bản vẽ thiết bị (van, bơm) đi kèm.

So Sánh DN200 PN10 vs PN16 vs JIS 10K

Tại Việt Nam, ba loại mặt bích này thường gây nhầm lẫn nhất do có cùng kích thước danh nghĩa DN200.

Tại sao không thể thay thế tùy tiện? Nếu bạn cố lắp một bích JIS 10K vào hệ thống PN10, bạn sẽ thấy các lỗ bu lông bị lệch khoảng 5mm. Điều này khiến việc xỏ bu lông trở nên bất khả thi.

• Khi nào nên chọn PN16 thay PN10? Nếu hệ thống thường xuyên có hiện tượng búa nước (Water Hammer) hoặc áp suất làm việc thực tế xấp xỉ 10 bar, hãy nâng cấp lên PN16 để đảm bảo hệ số an toàn.

Tại Sao DN200 PN10 Được Dùng Nhiều?

Không phải ngẫu nhiên mà flange PN10 lại là mặt hàng "quốc dân" trong các kho vật tư:

• Tính tương thích cao: Hầu hết các dòng máy bơm và van cỡ lớn tại Việt Nam (như van cổng, van bướm) đều được thiết kế theo tiêu chuẩn áp lực PN10.

• Tối ưu chi phí: So với bích PN16, bích PN10 sử dụng ít phôi thép hơn, trọng lượng nhẹ hơn nên giá thành rẻ hơn đáng kể. Với một dự án hàng ngàn mặt bích, đây là con số tiết kiệm cực lớn cho chủ đầu tư.

• Dễ dàng tìm kiếm: Đây là hàng "size phổ thông", các đại lý luôn có sẵn hàng trong kho với đầy đủ chủng loại từ thép đến inox.

• Đảm bảo an toàn: 10 bar là áp lực lý tưởng, đáp ứng thừa khả năng cho các tòa nhà chung cư hoặc nhà xưởng thông thường.

Flange DN200 PN10 Dùng Trong Những Hệ Thống Nào?

Với khả năng chịu áp lực ở mức trung bình, dòng mặt bích này là thành phần không thể thiếu trong:

1. Nhà máy cấp nước: Kết nối các đường ống trục chính dẫn nước từ trạm bơm vào khu dân cư.

2. Hệ thống PCCC: Dùng cho các đường ống cứu hỏa, họng tiếp nước trong các tòa nhà cao tầng.

3. Hệ thống HVAC: Kết nối các đường ống nước lạnh cho hệ thống điều hòa trung tâm Chiller.

4. Xử lý nước thải: Sử dụng phiên bản bích inox để chống lại sự ăn mòn của hóa chất và vi sinh vật trong nước thải công nghiệp.

Sai Lầm Thường Gặp Khi Chọn Flange PN10

Đừng để mất tiền oan vì những sơ suất nhỏ sau đây:

• Nhầm lẫn giữa PN10 và PN16: Một số phiên bản bích PN10 có 8 lỗ bu lông, trong khi PN16 luôn là 12 lỗ. Lắp sai sẽ không thể kết nối với van.

• Không kiểm tra áp lực đỉnh: Nhiều người thấy áp suất vận hành bình thường là 8 bar nên chọn PN10, nhưng quên mất rằng khi bơm khởi động, áp suất có thể vọt lên 12 bar.

• Chọn sai vật liệu: Dùng bích thép mạ kẽm cho môi trường axit nhẹ sẽ khiến mối nối rỉ sét chỉ sau vài tháng.

• Quên kiểm tra tiêu chuẩn: Mua bích chuẩn DIN để lắp vào van tiêu chuẩn JIS (Nhật) là lỗi kinh điển khiến hàng phải trả về kho.

Checklist Chọn Flange PN10 Chuẩn

Để đảm bảo mua đúng hàng, dùng đúng chỗ, hãy check kỹ 5 đầu việc sau:

•  Xác định áp lực: Áp suất làm việc thực tế có luôn ≤ 10 bar không?

•  Tiêu chuẩn kết nối: Van/Bơm hiện có là tiêu chuẩn DIN, JIS hay ANSI?

•  Vật liệu phù hợp: Môi trường có tính ăn mòn không? (Nếu có chọn Inox).

•  Kiểm tra kích thước: Đường kính ngoài 340mm và PCD 295mm đã khớp bản vẽ chưa?

•  Chứng chỉ chất lượng: Yêu cầu nhà cung cấp đưa CO/CQ để đảm bảo nguồn gốc.

Hướng Dẫn Lắp Đặt Flange dn200 pn10 Đúng Kỹ Thuật

Lắp đặt mặt bích size lớn như Flange dn200 pn10 yêu cầu sự tỉ mỉ để tránh rò rỉ:

1. Làm sạch bề mặt: Dùng bàn chải sắt loại bỏ rỉ sét và bụi bẩn trên bề mặt bích.

2. Đặt gioăng đúng tâm: Đảm bảo gioăng không bị lệch che khuất lỗ bu lông.

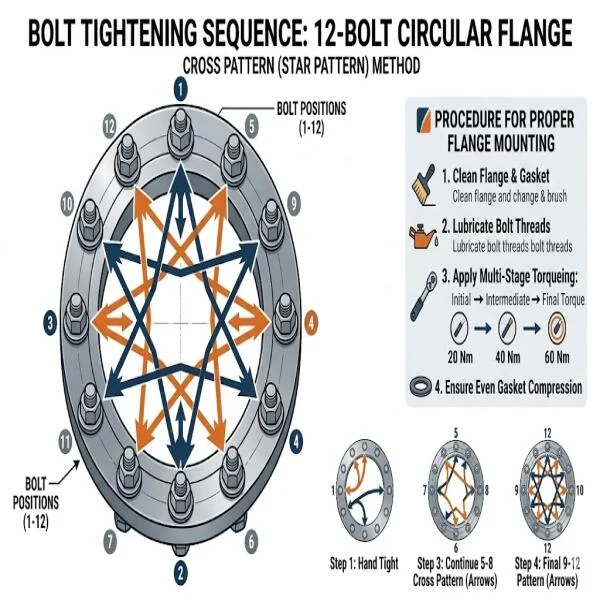

3. Siết bu lông theo hình sao: Không siết chặt từng con theo vòng tròn. Hãy siết đối xứng (con số 1 rồi đến con đối diện số 2) để lực ép được phân bổ đều, tránh vênh bích.

4. Kiểm tra rò rỉ: Sau khi lắp, hãy chạy thử ở áp suất thấp trước khi tăng dần lên áp suất vận hành định mức.

FAQ – Câu Hỏi Thường Gặp

❓ Flange DN200 PN10 chịu được bao nhiêu bar?

Mặt bích này chịu được áp lực tối đa 10 bar (tương đương 10kg/cm²).

❓ DN200 PN10 có thay thế được PN16 không?

Bạn có thể dùng bích PN16 (12 lỗ) thay cho PN10 nếu mặt bích hiện tại cũng có 12 lỗ, nhưng không nên dùng bích PN10 cho hệ thống thiết kế PN16 vì sẽ không đảm bảo độ dày chịu lực.

❓ Flange DN200 có những loại nào phổ biến?

Phổ biến nhất là Slip-on (bích rỗng hàn lồng), Weld Neck (bích cổ hàn) và Blind (bích mù).

❓ DN200 PN10 dùng cho môi trường gì?

Thường dùng cho nước sạch, khí nén, và các hệ thống thủy lực áp suất trung bình.

Kết Luận

Việc lựa chọn Flange dn200 pn10 không chỉ đơn thuần là mua một món phụ kiện, mà là chọn sự an toàn cho toàn bộ hệ thống đường ống. Một quyết định đúng đắn dựa trên các thông số kỹ thuật chuẩn xác sẽ giúp bạn tránh được những rủi ro rò rỉ và lãng phí không đáng có Flange dn200 pn10.
