Flange DN250: Thông Số Kỹ Thuật, Tiêu Chuẩn Và Hướng Dẫn Lựa Chọn Chuẩn Xác

Hãy tưởng tượng bạn vừa đặt mua một lô hàng mặt bích cho dự án nâng cấp hệ thống cấp nước thành phố. Trên đơn hàng ghi rõ flange, nhưng khi hàng về đến công trường, các kỹ sư hốt hoảng nhận ra rằng không thể nào xỏ được bulong vào lỗ. Mặc dù cả hai mặt bích đều được định danh là DN250, nhưng chúng lại "lệch pha" hoàn toàn về khoảng cách lỗ và đường kính ngoài.

Tình huống "dở khóc dở cười" này thực tế xảy ra rất thường xuyên trong ngành vật tư đường ống. Sai lầm bắt nguồn từ việc người mua chỉ quan tâm đến kích thước danh nghĩa (DN) mà quên mất rằng flange của mỗi tiêu chuẩn khác nhau (như ANSI, DIN, JIS) sẽ có những thông số vật lý hoàn toàn khác biệt. Việc hiểu sai các thông số kỹ thuật không chỉ gây lãng phí chi phí vận chuyển, đổi trả mà còn tiềm ẩn nguy cơ mất an toàn hệ thống nghiêm trọng. Bài viết này sẽ phân tích chi tiết từ góc độ chuyên gia để bạn luôn chọn đúng mặt bích cho mọi công trình.

Flange là gì? Định nghĩa chuẩn kỹ thuật

Flange (Mặt bích DN250) là một loại phụ kiện cơ khí có đường kính danh nghĩa 250mm (tương đương với ống 10 inch), được sử dụng để kết nối các đoạn ống, van, bơm và các thiết bị khác trong hệ thống đường ống công nghiệp.

Cần lưu ý rằng ký hiệu DN (Diameter Nominal) không phải là đường kính trong hay đường kính ngoài thực tế của mặt bích. Nó là một con số tiêu chuẩn hóa để giúp các nhà thiết kế dễ dàng phối hợp các thành phần trong hệ thống có cùng quy mô.

Vai trò cốt lõi của mặt bích DN250:

• Kết nối linh hoạt: Cho phép ghép nối các đoạn ống một cách chắc chắn nhưng vẫn có thể tháo rời để bảo trì, vệ sinh.

• Đảm bảo độ kín: Khi kết hợp với gioăng (gasket), mặt bích tạo ra một rào cản ngăn chặn sự rò rỉ của lưu chất dưới áp suất cao.

• Chịu tải hệ thống: Hỗ trợ phân bổ lực ứng suất lên đường ống tại các điểm kết nối thiết bị.

Nguyên lý hoạt động của kết nối flange

Nguyên lý làm việc của flange dựa trên cơ chế nén cơ học tạo độ kín. Một bộ kết nối đầy đủ bao gồm hai mặt bích đối xứng, một vòng đệm làm kín (gasket) ở giữa và hệ thống bulong đai ốc bao quanh.

Khi chúng ta siết chặt các bulong, lực nén hướng trục sẽ ép chặt hai bề mặt bích lại với nhau. Lúc này, lớp gasket ở giữa sẽ bị biến dạng nhẹ và lấp đầy các rãnh siêu nhỏ trên bề mặt bích, tạo ra một môi trường kín tuyệt đối.

Các yếu tố ảnh hưởng trực tiếp đến hiệu quả vận hành:

1. Độ phẳng bề mặt: Nếu mặt bích bị vênh hoặc trầy xước, gasket không thể lấp đầy khe hở, dẫn đến rò rỉ.

2. Lực siết bulong: Phải đạt giá trị torque (mô-men xoắn) quy chuẩn để đảm bảo lực ép đồng đều quanh vòng tròn lỗ (PCD).

3. Áp suất hệ thống: Mặt bích phải được chọn theo đúng Pressure Rating (định mức áp suất) để tránh tình trạng biến dạng hoặc "nổ" mối nối khi áp lực tăng cao.

Phân loại flange phổ biến trên thị trường

Tùy vào nhu cầu sử dụng và đặc thù môi trường, flange được chia thành nhiều nhóm dựa trên cấu tạo và vật liệu.

Phân loại theo thiết kế (Type)

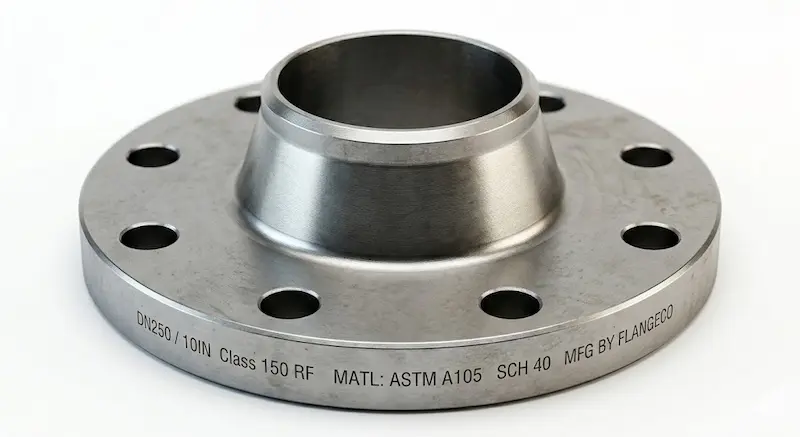

• Weld Neck Flange (Bích cổ hàn): Có phần cổ dài, dùng cho môi trường áp suất cực cao và biến thiên nhiệt độ lớn.

• Slip-On Flange (Bích hàn trượt): Ống được xỏ vào trong lỗ bích và hàn cả mặt trong lẫn mặt ngoài. Dễ lắp đặt, giá thành hợp lý.

• Blind Flange (Bích mù): Không có lỗ ở giữa, dùng để đóng kín đầu ống hoặc các cửa chờ của bồn chứa.

• Socket Weld Flange (Bích hàn bọc đúc): Thường dùng cho các hệ thống ống nhỏ và áp suất cao hơn mức Slip-on có thể chịu được.

Phân loại theo tiêu chuẩn kỹ thuật

• ANSI/ASME (Mỹ): Phổ biến trong ngành dầu khí, hóa chất.

• DIN/EN (Đức/Châu Âu): Dùng nhiều trong cấp thoát nước, xử lý nước thải.

• JIS (Nhật Bản): Phổ biến trong các nhà máy, khu công nghiệp có vốn đầu tư Nhật Bản hoặc Hàn Quốc.

Phân loại theo vật liệu

• Thép Carbon (A105, SS400): Dùng cho nước, dầu khí ở điều kiện thường.

• Inox (SUS304, SUS316): Dùng cho thực phẩm, hóa chất ăn mòn hoặc môi trường vi sinh.

• Nhựa (PVC, CPVC): Dùng trong xử lý nước thải hoặc hóa chất nồng độ thấp ở nhiệt độ thường.

Thông số kỹ thuật chi tiết của flange DN250

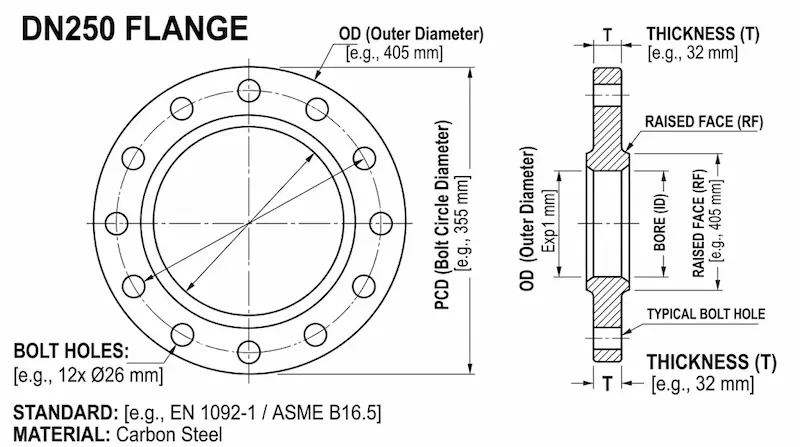

Để chọn đúng flange, bạn không thể bỏ qua bản vẽ kỹ thuật với các thông số sau:

• DN (Kích thước danh nghĩa): 250mm / 10 inch.

• OD (Outside Diameter): Đường kính ngoài tổng thể của mặt bích.

• PCD (Pitch Circle Diameter): Đường kính vòng chia lỗ bulong – thông số quan trọng nhất để lắp vừa hai mặt bích.

• Số lỗ bulong: DN250 thường có từ 8 đến 12 lỗ tùy theo tiêu chuẩn và áp suất.

• Pressure Rating (Định mức áp suất): PN10, PN16 (theo DIN) hoặc Class 150, Class 300 (theo ANSI).

• Kiểu bề mặt (Face): RF (mặt lồi), FF (mặt phẳng) hoặc RTJ (rãnh vòng thép)

So sánh flange theo các tiêu chuẩn quốc tế

Việc nhận diện sự khác biệt giữa các tiêu chuẩn sẽ giúp bạn tư vấn hoặc mua hàng chính xác hơn:

Insight chuyên gia: Đừng bao giờ tin vào việc "chế" lại lỗ bulong để khớp các tiêu chuẩn khác nhau. Việc khoan thêm lỗ trên mặt bích sẽ phá hủy cấu trúc chịu lực và làm mất hiệu lực bảo hành của thiết bị đi kèm như van hay máy bơm.

Tại sao chọn sai flange lại gây lỗi nghiêm trọng?

Hậu quả của việc dùng sai mặt bích không chỉ dừng lại ở việc tốn thời gian. Nó có thể dẫn đến:

1. Rò rỉ lưu chất: Khi PCD không khớp tuyệt đối, lực siết bulong bị lệch tâm, tạo khe hở khiến nước, dầu hoặc hóa chất thoát ra ngoài.

2. Nguy cơ cháy nổ: Trong các hệ thống dẫn khí gas hoặc hơi nóng, một kết nối flange không đúng áp suất (Pressure Rating) có thể bị bẻ cong hoặc nổ tung khi áp lực đạt đỉnh.

3. Ăn mòn hóa học: Chọn sai vật liệu (ví dụ dùng thép carbon cho hóa chất) sẽ khiến mặt bích bị mục ruỗng chỉ sau vài tháng sử dụng, gây nhiễm độc nguồn nước hoặc hư hỏng máy móc đắt tiền.

Ứng dụng thực tế của mặt bích DN250 trong công nghiệp

Với kích thước lớn, flange thường xuất hiện trong các hệ thống chủ lực:

• Cấp thoát nước đô thị: Kết nối các trục ống dẫn nước chính từ nhà máy về các khu dân cư.

• Hệ thống PCCC: Các đường ống trục của hệ thống chữa cháy tại các tòa nhà cao tầng, nhà xưởng.

• Ngành HVAC: Hệ thống chiller làm mát trung tâm tại các trung tâm thương mại lớn.

• Dầu khí và Hóa chất: Kết nối các bồn chứa dung tích lớn với hệ thống xử lý trung tâm.

Checklist: Cách chọn flange đúng kỹ thuật

Để không bao giờ mua sai mặt bích, hãy luôn kiểm tra danh sách sau trước khi đặt hàng:

•  Xác định tiêu chuẩn hệ thống: Công trình đang dùng tiêu chuẩn gì? (ANSI, DIN hay JIS?)

•  Kiểm tra Pressure Rating: Áp suất làm việc tối đa là bao nhiêu? (10 bar, 16 bar hay 20 bar?)

•  Chọn vật liệu phù hợp: Môi trường có tính ăn mòn không? (Cần Inox 304 hay chỉ cần thép sơn chống rỉ?)

•  Kiểm tra kiểu thiết kế: Cần bích rỗng (Slip-on) để dễ chỉnh hay bích mù (Blind) để chặn ống?

•  Xác nhận PCD và số lỗ: Đặc biệt quan trọng khi mua mặt bích đối ứng cho van hoặc bơm có sẵn.

Hướng dẫn lắp đặt và bảo trì flange

Lắp đặt đúng kỹ thuật là bước cuối cùng để đảm bảo hệ thống vận hành 100% công suất:

1. Vệ sinh bề mặt: Đảm bảo mặt bích và gasket không có bụi bẩn, cát đá.

2. Siết bulong theo hình sao: Luôn siết các cặp bulong đối xứng nhau để lực ép được dàn đều, tránh làm vênh mặt bích.

3. Sử dụng torque chuẩn: Dùng cờ lê lực để kiểm soát lực siết chính xác theo khuyến cáo của nhà sản xuất.

4. Tuyệt đối không tái sử dụng gasket: Gasket đã qua sử dụng thường bị nén dẹt và mất tính đàn hồi, không thể đảm bảo độ kín cho lần lắp sau.

FAQ: Những câu hỏi thường gặp về flange DN250

1. DN250 có phải là đường kính ngoài 250mm không?

Không. Đây là kích thước danh nghĩa. Đường kính thực tế (OD) của flange thường dao động từ 395mm đến 405mm tùy theo tiêu chuẩn và áp suất.

2. Tôi có thể lắp mặt bích DN250 JIS 10K vào van tiêu chuẩn DIN PN16 không?

Không. Dù cả hai đều dành cho ống DN250 nhưng số lỗ bulong và PCD của chúng khác nhau, bạn sẽ không thể lắp bulong xuyên qua được.

3. Khi nào nên dùng mặt bích inox thay vì thép cho Flange dn250?

Bạn nên dùng inox khi dẫn các lưu chất có tính ăn mòn, thực phẩm, nước sạch hoặc hệ thống lắp đặt ở môi trường gần biển để tránh rỉ sét.

4. Class 150 và PN16 cái nào chịu áp tốt hơn?

Thông thường, PN16 chịu áp suất làm việc lên đến 16 bar, trong khi Class 150 chịu khoảng 20 bar ở nhiệt độ thường. Tùy thuộc vào yêu cầu của hệ thống mà bạn chọn loại tương ứng.

Kết luận

Việc lựa chọn flange không đơn giản chỉ là chọn một miếng thép có lỗ. Đó là bài toán về sự đồng nhất tiêu chuẩn, sự an toàn của hệ thống và tính kinh tế của dự án. Một sai sót nhỏ trong việc xác định thông số PCD hay áp suất có thể dẫn đến những thiệt hại khổng lồ về tiền bạc và thời gian Flange dn250.
