Hướng Dẫn Toàn Diện Về dn300 pn10 flange dimensions: Kích Thước, Tiêu Chuẩn và Ứng Dụng

Trong thế giới phức tạp của hệ thống đường ống công nghiệp, việc đảm bảo các kết nối an toàn, kín kẽ và chịu lực là yếu tố sống còn. Một trong những thành phần cơ bản nhưng cực kỳ quan trọng để đạt được điều này chính là mặt bích (flange). Đối với các hệ thống đường ống kích thước trung bình và lớn vận hành ở áp suất thông thường, mặt bích chuẩn DN300 PN10 là một lựa chọn vô cùng phổ biến. Hiểu rõ về dn300 pn10 flange dimensions không chỉ giúp các kỹ sư thiết kế chính xác mà còn hỗ trợ nhân viên thu mua và đội ngũ lắp đặt tránh được những sai lầm tốn kém, đảm bảo toàn vẹn cho toàn bộ công trình. Bài viết này sẽ cung cấp cái nhìn chuyên sâu và chi tiết nhất về loại mặt bích này.

DN300 pn10 flange dimensions là gì? Định Nghĩa và Nguyên Lý Hoạt Động

Để bắt đầu, chúng ta cần phân tích chính xác thuật ngữ "DN300 PN10 flange". Đây là cách gọi kết hợp giữa kích thước và cấp áp suất theo hệ tiêu chuẩn quốc tế, chủ yếu là hệ mét.

DN300 (Diameter Nominal 300 mm): DN đại diện cho đường kính danh nghĩa của ống (Diameter Nominal). Số 300 chỉ ra rằng mặt bích này được thiết kế để kết nối với đường ống có đường kính trong danh nghĩa khoảng 300 milimet. Cần lưu ý rằng đây là kích thước danh nghĩa, đường kính ngoài thực tế của ống có thể khác một chút tuỳ thuộc vào độ dày thành ống (schedule).

PN10 (Pressure Nominal 10): PN đại diện cho áp suất danh nghĩa (Pressure Nominal). Số 10 chỉ ra rằng mặt bích này được thiết kế để vận hành an toàn ở áp suất tối đa là 10 bar (tương đương khoảng 10 kgf/cm² hoặc 1.0 MPa) trong điều kiện nhiệt độ tiêu chuẩn. Khi nhiệt độ vận hành tăng lên, khả năng chịu áp suất của mặt bích sẽ giảm đi theo biểu đồ áp suất-nhiệt độ của vật liệu.

Về mặt tiêu chuẩn, mặt bích DN300 PN10 thường được sản xuất và kiểm định nghiêm ngặt theo các tiêu chuẩn quốc tế uy tín, phổ biến nhất là EN 1092-1 (Tiêu chuẩn Châu Âu cho mặt bích thép) và DIN flange standard (Tiêu chuẩn công nghiệp Đức). Việc tuân thủ các tiêu chuẩn này đảm bảo tính lắp lẫn và hiệu suất đáng tin cậy.

Nguyên Lý Hoạt Động của Một Kết Nối Flange Thành Công

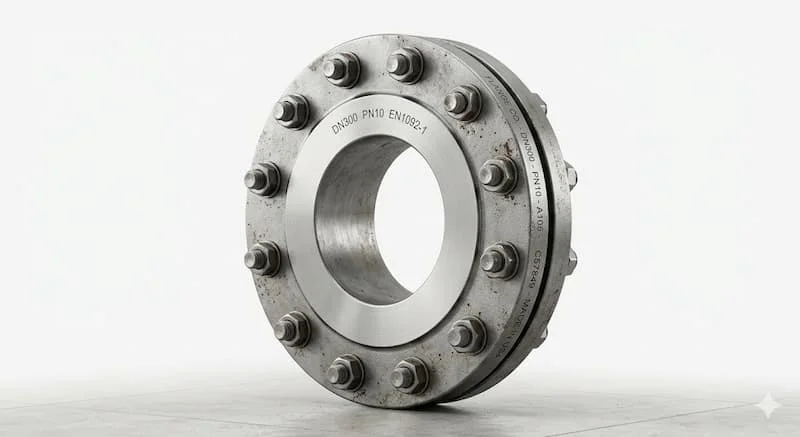

Một kết nối mặt bích (flange connection) hoạt động không chỉ dựa vào chính miếng mặt bích mà là một hệ thống phối hợp chặt chẽ của 3 thành phần chính:

1. Hai Mặt Bích (Flanges): Được gắn vào hai đầu ống hoặc thiết bị cần kết nối.

2. Gioăng Làm Kín (Gasket): Được đặt ở giữa hai mặt bích.

3. Hệ Thống Bu Lông & Đai Ốc (Bolts and Nuts): Dùng để siết chặt hệ thống.

Cơ chế hoạt động cực kỳ logic và hiệu quả: Khi các kỹ sư tiến hành siết chặt bu lông theo đúng trình tự và lực siết quy định, lực căng của bu lông sẽ ép chặt hai mặt bích lại với nhau. Gioăng làm kín ở giữa sẽ bị nén lại, điền đầy vào các bất thường nhỏ trên bề mặt mặt bích, tạo ra một lớp màng kín khít tuyệt đối. Nhờ lực ép này, hệ thống kết nối có thể chịu được áp suất danh nghĩa 10 bar của môi chất bên trong mà không xảy ra hiện tượng rò rỉ, đảm bảo an toàn vận hành.

Phân Tích Chuyên Sâu

DN300 PN10 Flange Dimensions: Bảng Kích Thước và Ý Nghĩa Thông Số

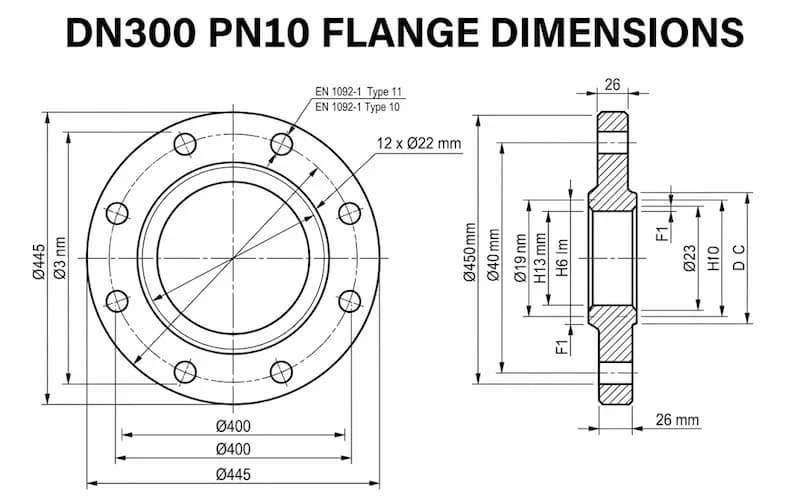

Đây là phần cốt lõi và quan trọng nhất cho bất kỳ ai làm việc với loại mặt bích này. Bảng dưới đây cung cấp các thông số dn300 pn10 flange dimensions chi tiết và phổ biến nhất, chủ yếu dựa trên tiêu chuẩn EN 1092-1 – tiêu chuẩn đang dần thay thế DIN tại Châu Âu và nhiều nơi khác trên thế giới.

Giải Thích Chi Tiết Ý Nghĩa Các Thông Số Kỹ Thuật

Việc hiểu rõ từng thông số trong bảng dn300 pn10 flange dimensions là không thể thay thế để đảm bảo thiết kế và lắp đặt chính xác:

• D (Outside Diameter - Đường kính ngoài mặt bích): Đây là kích thước tổng thể lớn nhất của miếng mặt bích. Thông số này rất quan trọng để xác định không gian lắp đặt cần thiết và đảm bảo mặt bích không bị vướng vào các thành phần khác.

• K (Pitch Circle Diameter - PCD - Đường kính vòng bu lông): Đây là đường kính của vòng tròn tưởng tượng đi qua tâm của tất cả các lỗ bu lông. Đây là thông số tuyệt đối quan trọng cho tính lắp lẫn. Nếu PCD không khớp, bu lông sẽ không thể xỏ qua được.

• Bolt holes (Số lỗ bu lông): Đối với DN300 PN10, con số này luôn là 12 lỗ. Việc có đủ số lượng bu lông giúp phân bổ lực siết đều hơn, đảm bảo nén gioăng đồng đều và tránh vênh mặt bích.

• Flange Thickness (C) (Độ dày mặt bích): Độ dày này được tính toán kỹ lưỡng để đảm bảo mặt bích không bị biến dạng dưới lực siết bu lông và áp suất vận hành. Độ dày 24mm là phổ biến cho loại Weld Neck (hàn cổ), nhưng có thể khác đối với loại Slip-On (hàn trượt).

• Bolt Size & Bolt Hole Diameter: Sử dụng bu lông M20 nghĩa là đường kính thân bu lông là 20mm. Lỗ bu lông được khoan 23mm để tạo độ hở kỹ thuật, giúp việc xỏ bu lông dễ dàng hơn mà không làm mất đi khả năng định vị chính xác.

Bảng thông số dn300 pn10 flange dimensions này là "cuốn cẩm nang" không thể thiếu cho các kỹ sư khi thiết kế hệ thống piping, cho nhà máy khi sản xuất mặt bích, và cho đội ngũ thi công khi lắp đặt pipeline, đảm bảo mọi thứ khớp nhau hoàn hảo.

Các Loại Mặt Bích DN300 PN10 (Flange Types)

mặt bích chuẩn DN300 PN10 không chỉ có một hình dạng duy nhất. Tuỳ thuộc vào phương pháp kết nối với đường ống (hàn, ren) và yêu cầu cụ thể của hệ thống, có nhiều loại khác nhau được thiết kế để mang lại hiệu quả tối ưu. Việc chọn đúng loại là bước tiếp theo sau khi đã nắm vững dn300 pn10 flange dimensions.

1. Weld Neck Flange (Mặt bích hàn cổ)

Đây là loại mặt bích "cao cấp" nhất, đặc trưng bởi một cái cổ dài, thuôn nhọn được thiết kế để hàn đối đầu (butt weld) trực tiếp với đường ống.

• Ưu điểm: Thiết kế cổ giúp chuyển dịch ứng suất từ mặt bích sang đường ống, làm giảm sự tập trung ứng suất (stress concentration). Nhờ đó, nó có khả năng chịu đựng tuyệt vời đối với các ứng suất uốn, rung động và chênh lệch nhiệt độ lớn, mang lại độ bền và độ tin cậy cao nhất.

• Ứng dụng: Thường dùng cho các đường ống quan trọng, áp suất hoặc nhiệt độ dao động mạnh.

2. Slip-On Flange (Mặt bích hàn trượt)

Mặt bích Slip-On có đường kính trong lớn hơn đường kính ngoài của ống một chút, cho phép nó "trượt" vào trong ống trước khi được hàn ở cả hai phía (bên trong và bên ngoài).

• Ưu điểm: Cực kỳ dễ lắp đặt và căn chỉnh lỗ bu lông vì nó không cố định chặt vào ống trước khi hàn. Chi phí sản xuất và mua sắm cũng thường thấp hơn so với loại hàn cổ.

• Nhược điểm: Khả năng chịu áp suất và ứng suất thấp hơn so với Weld Neck.

3. Blind Flange (Mặt bích mù)

Đây là loại mặt bích duy nhất không có lỗ ở giữa. Chức năng chính của nó là để bịt đầu đường ống, van hoặc thiết bị.

• Ứng dụng: Thường được lắp đặt ở cuối một tuyến ống để kết thúc dòng chảy hoặc dùng trong quá trình kiểm tra áp suất (pressure testing) của hệ thống .

4. Plate Flange (Mặt bích phẳng)

Đây là loại mặt bích đơn giản nhất, chỉ là một miếng đĩa phẳng được khoan lỗ bu lông. Nó thường được gắn vào ống bằng mối hàn góc (fillet weld) tương tự như Slip-On nhưng không có cổ bích.

• Ứng dụng: Thường chỉ dùng cho các hệ thống nước công nghiệp, đường ống áp suất thấp hoặc môi trường không quá khắc nghiệt.

So Sánh: PN10 vs PN16 Flange

Trong thực tế, sự nhầm lẫn giữa mặt bích PN10 và PN16 là rất phổ biến, đặc biệt khi nhìn bằng mắt thường vì PCD của chúng có thể giống nhau ở một số kích thước nhỏ. Tuy nhiên, ở kích thước DN300, sự khác biệt là rất rõ ràng và cốt yếu. Việc so sánh này giúp bạn hiểu rõ tại sao dn300 pn10 flange dimensions lại được thiết kế như vậy.

Tại sao lại chọn PN10?

Việc chọn mặt bích PN10 (thay vì PN16) cho kích thước DN300 là một quyết định kỹ thuật-kinh tế cực kỳ logic khi áp suất hệ thống thực tế chỉ ở mức thấp hoặc trung bình:

1. Hệ thống nước (water systems): Hầu hết các mạng lưới cấp nước đô thị hoặc tưới tiêu thông thường vận hành ở áp suất < 10 bar.

2. Hệ thống áp suất thấp: Các đường ống dẫn khí thấp áp, đường ống thoát nước thải, hoặc hệ thống cooling water tuần hoàn.

3. Hệ thống hạ tầng đô thị (municipal pipeline): Nơi mà sự an toàn kết hợp với việc tối ưu chi phí đầu tư là ưu tiên hàng đầu.

Quyết định này mang lại lợi ích to lớn: giảm chi phí vật tư đáng kể (mặt bích mỏng hơn, PCD nhỏ hơn nên khối lượng thép ít hơn) trong khi vẫn hoàn toàn đảm bảo an toàn vận hành cho hệ thống. Sử dụng mặt bích PN16 cho một hệ thống 6 bar là sự lãng phí không cần thiết.

Ứng Dụng Thực Tế

Ứng Dụng Của Mặt Bích DN300 PN10 (Applications)

mặt bích chuẩn DN300 PN10 là một "chiến binh thực thụ" trong nhiều hệ thống đường ống công nghiệp và hạ tầng nhờ sự kết hợp hoàn hảo giữa kích thước đủ lớn và cấp áp suất đủ dùng.

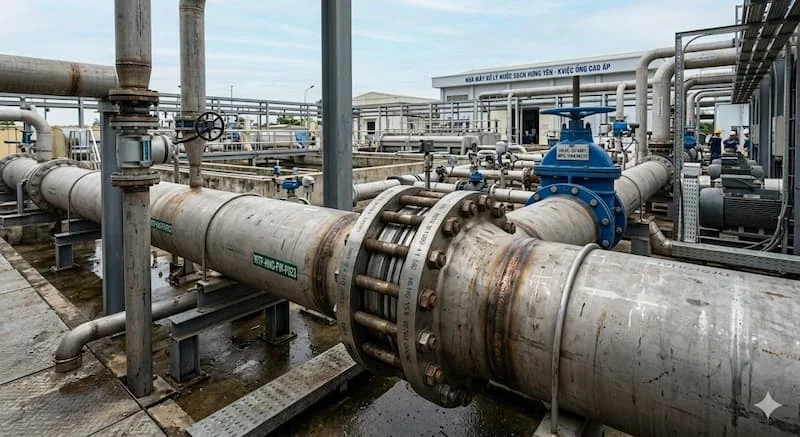

1. Water Supply Systems (Hệ thống cấp nước)

Trong các nhà máy xử lý nước sạch và mạng lưới phân phối nước đô thị:

• Kích thước phổ biến: DN300 là một kích thước rất phổ biến cho các tuyến ống chính (main pipelines), vận chuyển khối lượng nước lớn.

• Cấp áp suất lý tưởng: PN10 hoàn toàn đủ khả năng chịu được áp suất nước thông thường trong mạng lưới cấp nước sinh hoạt, đảm bảo cung cấp nước ổn định mà không lo rò rỉ.

2. Wastewater Treatment Plants (Nhà máy xử lý nước thải)

Các nhà máy xử lý nước thải cũng sử dụng rộng rãi loại mặt bích này:

• Môi trường phù hợp: Áp suất trong các đường ống dẫn nước thải thường không quá cao. PN10 là lựa chọn tối ưu.

• Loại mặt bích: Các loại mặt bích đơn giản như plate flange hoặc slip-on flange thường được ưu tiên để tiết kiệm chi phí lắp đặt.

3. Industrial Pipelines (Đường ống công nghiệp)

DN300 PN10 cũng được dùng trong nhiều ngành công nghiệp:

• Nhà máy hóa chất: Cho các đường ống dẫn nước làm mát, nước xử lý hoặc các hóa chất không ăn mòn mạnh ở áp suất thấp.

• Hệ thống cooling water: Trong các nhà máy công nghiệp lớn, hệ thống nước làm mát tuần hoàn thường sử dụng đường ống kích thước lớn và áp suất trung bình.

• Nhà máy điện: Cho các hệ thống nước cấp, nước thải, hoặc hơi nước áp suất thấp.

Sai Lầm Thường Gặp (Common Mistakes)

Việc nắm vững dn300 pn10 flange dimensions giúp bạn tránh được những sai lầm thảm khốc sau:

• Nhầm DN300 với NPS 12: DN300 (hệ mét) và NPS 12 (hệ inch) [chèn link: ...] có kích thước danh nghĩa tương đương nhưng dn300 pn10 flange dimensions khác hoàn toàn so với mặt bích 12 inch Class 150 (ví dụ: PCD, số lỗ bu lông). Lắp nhầm sẽ gây rò rỉ ngay lập tức.

• Chọn sai pressure rating: Dùng mặt bích PN10 cho hệ thống 12 bar sẽ dẫn đến vênh mặt bích, hỏng gioăng và rò rỉ thảm khốc.

• Không kiểm tra bolt circle (K): Như đã so sánh, PCD của DN300 PN10 (400mm) khác PN16 (410mm). Việc cố siết bu lông vào một PCD sai sẽ làm vênh bu lông và mặt bích.

• Dùng sai tiêu chuẩn flange: Lắp mặt bích DIN 2576 (tiêu chuẩn cũ) vào một hệ thống thiết kế theo EN 1092-1 (tiêu chuẩn mới) có thể gặp vấn đề về tính lắp lẫn, dù dn300 pn10 flange dimensions cơ bản có thể giống nhau.

Hướng Dẫn/Checklist

Hướng Dẫn Lựa Chọn Mặt Bích DN300 PN10 (How to Select)

Để đảm bảo bạn chọn đúng miếng mặt bích cho hệ thống, hãy tuân thủ trình tự logic sau:

1. Check Pipe Standard (Kiểm tra tiêu chuẩn ống)

Trước hết, bạn cần xác định tiêu chuẩn của đường ống mà bạn sẽ kết nối:

• Ống sản xuất theo tiêu chuẩn EN 10216-1?

• Ống sản xuất theo tiêu chuẩn DIN?

• Hệ thống có sử dụng ống theo tiêu chuẩn ASME [chèn link: ...]?

Hệ thống tiêu chuẩn của ống sẽ quyết định tiêu chuẩn mặt bích phù hợp (ví dụ: ống EN cần mặt bích EN 1092-1).

2. Verify Pressure Rating (Xác minh cấp áp suất)

Đảm bảo rằng áp suất làm việc tối đa của toàn bộ hệ thống (kể cả áp suất thử) không bao giờ vượt quá PN10 (10 bar) ở nhiệt độ vận hành

3. Choose Flange Type (Chọn loại mặt bích)

Dựa trên yêu cầu của hệ thống:

• Weld Neck: Cho hệ thống quan trọng, rung động mạnh.

• Slip-On: Cho hệ thống thông thường, dễ lắp đặt.

• Blind: Để bịt đầu ống hoặc kiểm tra áp suất.

4. Check Bolt Size & Holes (Kiểm tra bu lông)

Xác nhận lại với đội ngũ lắp đặt rằng họ đã có đủ 12 bu lông M20 và các lỗ bu lông trên mặt bích khớp hoàn hảo với PCD 400mm như trong bảng dn300 pn10 flange dimensions.

Checklist nhanh:

• Xác định chính xác kích thước là DN300.

• Xác định chính xác cấp áp suất là PN10 (10 bar).

• Kiểm tra tiêu chuẩn mặt bích (ví dụ: EN 1092-1).

• Kiểm tra PCD là 400 mm và số lỗ là 12 lỗ.

• Chọn vật liệu mặt bích phù hợp với môi chất (thép carbon, inox...).

• Chọn loại mặt bích phù hợp (Weld Neck, Slip-On, Blind).

FAQ: Câu Hỏi Thường Gặp

What does DN300 mean in flanges?

DN300 nghĩa là đường kính danh nghĩa của đường ống là 300 milimet theo hệ thống tiêu chuẩn Châu Âu. Kích thước dn300 pn10 flange dimensions được thiết kế cho loại ống này.

What pressure can PN10 flanges handle?

Mặt bích PN10 được thiết kế để vận hành an toàn ở áp suất danh nghĩa tối đa khoảng 10 bar (10 kgf/cm² hoặc 1.0 MPa) trong điều kiện nhiệt độ tiêu chuẩn.

What standard defines DN300 PN10 flanges?

Các tiêu chuẩn phổ biến nhất định nghĩa loại mặt bích này là EN 1092-1 (Tiêu chuẩn Châu Âu cho mặt bích thép) và DIN flange standard (Tiêu chuẩn công nghiệp Đức)

What bolt size is used for DN300 PN10 flange?

Thông thường, mặt bích DN300 PN10 sử dụng 12 bu lông kích thước M20 với đường kính lỗ bu lông là 23mm, PCD là 400mm như trong bảng dn300 pn10 flange dimensions.

Kết Luận

mặt bích DN300 PN10 là một thành phần không thể thay thế trong các hệ thống cấp nước, xử lý nước thải và các đường ống pipeline công nghiệp kích thước trung bình và lớn. Việc hiểu rõ về dn300 pn10 flange dimensions, từ PCD, số lỗ bu lông đến độ dày và cấp áp suất PN10 là cực kỳ logic và thiết yếu. Kiến thức này không chỉ giúp các kỹ sư thiết kế chính xác, các nhà máy sản xuất mặt bích đạt chuẩn, mà còn hỗ trợ đội ngũ lắp đặt thực hiện một kết nối mặt bích (flange connection) hoàn hảo, không rò rỉ. Đừng bao giờ bỏ qua sự quan trọng của các thông số kỹ thuật, vì đó là nền tảng cho sự an toàn và hiệu suất của toàn bộ hệ thống đường ống của dn300 pn10 flange dimensions.
