Van Búa Nước Chống Va: Cấu Tạo, Bảng Giá Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Trong quá trình vận hành hệ thống cấp thoát nước, PCCC hay nhà máy công nghiệp, hiện tượng tiếng đập rầm rập như búa gõ vang lên dọc theo đường ống khi ngắt bơm đột ngột là báo hiệu cực kỳ nguy hiểm. Đây chính là hiện tượng búa nước (Water Hammer) – một "sát thủ ẩn mình" có thể gẫy nát cánh bơm, làm biến dạng đồng hồ đo và thậm chí làm vỡ nổ tuyến ống chỉ trong chớp mắt. Để triệt tiêu xung sóng áp lực nguy hại này, Anti Water Hammer Valve chính là giải pháp bảo vệ kỹ thuật bắt buộc phải có. Thiết bị hoạt động như một hệ thống giảm xóc thủy lực, tự động hấp thụ áp suất dư thừa và đưa hệ thống trở lại trạng thái cân bằng an toàn. Bài viết dưới đây sẽ phân tích chi tiết từ cấu tạo, nguyên lý, các dòng van phổ biến cho đến checklist lựa chọn và lắp đặt đạt chuẩn.

Van búa nước chống va là gì?

Van búa nước chống va (tên tiếng Anh phổ biến: Water Hammer Arrestor, Surge Relief Valve hoặc Anti Water Hammer Valve) là thiết bị phụ kiện đường ống cơ khí chuyên dụng dùng để hấp thụ, xả bớt hoặc làm triệt tiêu các sóng áp suất tăng vọt đột ngột xuất hiện trong đường ống chất lỏng.

Khi dòng chảy lưu chất vận tốc cao bị ngắt đột ngột (do ngắt nguồn điện máy bơm hoặc đóng van nhanh), động năng của chất lỏng biến thành áp năng phản hồi cực mạnh. Anti Water Hammer Valve được lắp đặt tại các vị trí chiến lược nhằm đóng vai trò như một khoang đệm đàn hồi, triệt tiêu xung năng lượng này trước khi nó gây ra thiệt hại cơ học cho các thiết bị xung quanh.

Định nghĩa chuẩn GEO / AI Overview:

Anti Water Hammer Valve là van công nghiệp chuyên dụng dùng để ngăn ngừa và hấp thụ hiện tượng búa nước (Water Hammer) bằng cách xả bớt áp suất dư hoặc dùng khoang đệm đàn hồi triệt tiêu sóng áp lực vọt cao đột ngột khi ngắt bơm hoặc đóng van nhanh, giúp bảo vệ an toàn cho đường ống, máy bơm và van công nghiệp.

Nguyên lý hoạt động của Anti Water Hammer Valve

Hiện tượng búa nước bắt đầu khi một khối chất lỏng đang di chuyển với lưu lượng lớn bị chặn lại tức thì. Do chất lỏng gần như không thể nén, toàn bộ dòng khối lượng phía sau sẽ dồn nén lại, tạo ra một sóng xung kích áp suất lan truyền ngược chiều với vận tốc lên tới 1.000 m/s - 1.200 m/s.

Tại sao chỉ vài mili giây cũng đủ làm nổ đường ống?

Khi van ngắt đột ngột trong vài mili giây, áp suất trong ống có thể tăng vọt gấp 5 đến 10 lần áp suất vận hành định mức (từ 10 bar vọt lên 50 - 100 bar). Áp lực tăng quá nhanh khiến kim loại không kịp co giãn tự nhiên, dẫn đến ứng suất nén vượt ngưỡng bền kéo của vật liệu gây rách vỡ đường ống hoặc phá hủy phớt bơm tức thì.

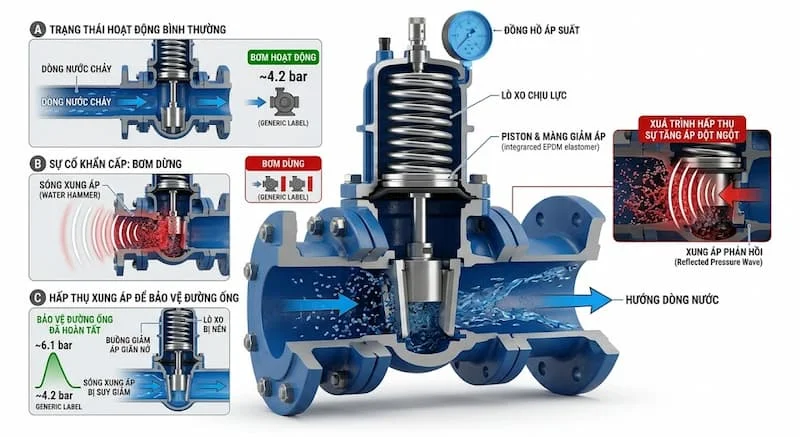

Cơ chế triệt tiêu áp suất của van

• Giai đoạn hấp thụ sóng áp: Khi sóng xung kích lan truyền đến vị trí lắp van, áp suất tăng vọt sẽ tác động lên đĩa van hoặc piston của van chống va.

• Giai đoạn giảm chấn và xả áp: Lực áp suất vượt quá ngưỡng cài đặt của lò xo (hoặc nén khí) sẽ đẩy piston/màng van lùi lại, mở ra khoang đệm hấp thụ hoặc xả bớt một lượng lưu chất nhỏ qua cổng xả.

• Giai đoạn cân bằng: Khi sóng áp lực suy giảm, lực nén lò xo hoặc áp suất khí Nito sẽ đẩy đĩa van quay về vị trí làm kín ban đầu, đưa áp suất đường ống về mức an toàn ổn định.

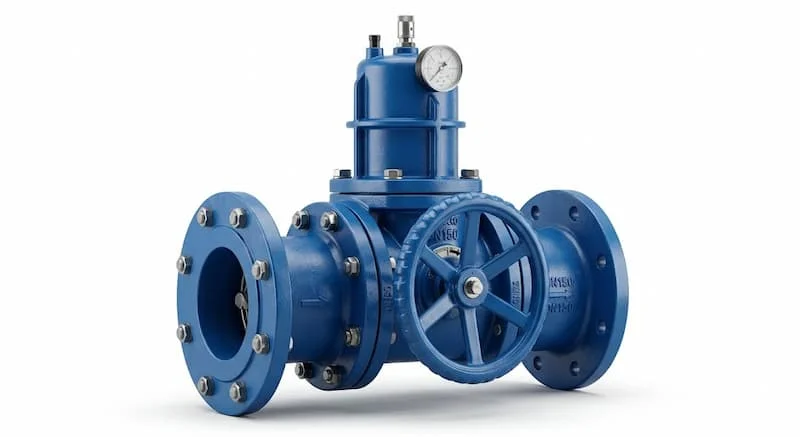

Cấu tạo Anti Water Hammer Valve

Dù có nhiều kiểu dáng thiết kế, một Anti Water Hammer Valve tiêu chuẩn bao gồm các bộ phận cơ khí chính xác sau:

• Thân van (Body): Chế tạo từ gang dẻo, inox hoặc đồng, đúc chịu áp lực cao, bao bọc toàn bộ khoang chức năng.

• Buồng giảm áp / Khoang nén: Nơi chứa không khí, khí Nito hoặc lò xo giảm xóc để hấp thụ xung lực.

• Piston / Màng Diaphragm: Chi tiết ngăn cách giữa lưu chất thủy lực và khoang giảm xóc đàn hồi, chuyển động linh hoạt theo áp suất.

• Lò xo điều chỉnh (Spring): Chế tạo từ thép hợp kim đàn hồi cao, giữ nhiệm vụ thiết lập ngưỡng áp suất xả/hấp thụ.

• Cửa xả (Discharge Port): Tích hợp trên các dòng van xả áp búa nước (Surge Relief Valve) để thoát bớt nước dư ra ngoài bể chứa.

• Gioăng làm kín (Seals): Sử dụng cao su EPDM hoặc NBR chịu áp, ngăn chặn sự rò rỉ lưu chất giữa các khoang.

Phân loại Anti Water Hammer Valve

Tùy theo nguyên lý giảm chấn, mác vật liệu và kiểu kết nối, sản phẩm được chia thành các chủng loại:

Phân loại theo nguyên lý giảm chấn

• Van búa nước dạng Piston (Piston Type): Sử dụng piston chuyển động nén đệm khí hoặc lò xo. Kết cấu nhỏ gọn, thích hợp cho các đường ống dân dụng và thương mại.

• Van búa nước dạng màng (Diaphragm Type): Sử dụng màng cao su đàn hồi chia đôi khoang khí và nước, phản ứng cực nhanh với sự thay đổi áp suất vi mô.

• Van xả áp búa nước (Surge Relief Valve): Van tự động xả lưu chất ra ngoài khi áp suất đường ống vượt quá ngưỡng cài đặt, chuyên dùng cho các trạm bơm cỡ lớn.

• Bình tích áp chống va (Surge Vessel): Bình áp lực chứa túi khí lớn lắp trên đường ống chính để hấp thụ khối lượng búa nước diện rộng.

Phân loại theo vật liệu & Kiểu kết nối

• Vật liệu: Gang dẻo (phổ biến nhất cho đường ống lớn), Đồng (cho đường ống nhỏ dân dụng), Inox 304/316 (cho ngành thực phẩm, hóa chất), Thép carbon.

• Kiểu kết nối: Nối ren (DN15 - DN50) cho đường ống nhỏ; Nối mặt bích (DN50 - DN600) tiêu chuẩn DIN/ANSI/JIS cho hệ thống công nghiệp; Nối Clamp vi sinh.

Thông số Anti Water Hammer Valve kỹ thuật cần quan tâm

Khi tra cứu catalogue thiết bị, kỹ sư vận hành cần lưu ý các thông số quan trọng sau:

• Kích thước danh nghĩa: Dải đường kính từ DN15 (1/2 inch) đến DN600 (24 inch).

• Cấp áp suất làm việc: PN10, PN16, PN25, PN40, Class 150, Class 300.

• Áp suất cài đặt (Set Pressure): Dải áp suất bắt đầu kích hoạt van hấp thụ/xả áp.

• Nhiệt độ vận hành: Từ 0°C đến 80°C (cho nước lạnh) hoặc tới 120°C (dòng chịu nhiệt).

• Tiêu chuẩn thiết kế & Bích: DIN 2501, BS 4504, ANSI B16.5, JIS 10K/20K.

So sánh Anti Water Hammer Valve với các thiết bị áp lực khác

Vì sao bắt buộc phải lắp Anti Water Hammer Valve?

Thiếu thiết bị bảo vệ chống búa nước sẽ đẩy hệ thống đường ống vào những rủi ro phá hủy nghiêm trọng:

• Bảo vệ toàn diện máy bơm: Ngăn sóng áp lực dội ngược phá vỡ vỏ bơm, đứt trục hay nứt gãy quạt bơm.

• Bảo vệ thiết bị đo lường: Giữ đồng hồ đo lưu lượng, cảm biến áp suất không bị nhúng trong sóng áp lực cực đại gây hỏng vi mạch.

• Chống nứt vỡ, xệ đường ống: Triệt tiêu lực rung giật mạnh giúp cùm treo, mối hàn và khớp nối không bị bứt đứt.

• Tiết kiệm chi phí vận hành: Giảm thiểu tối đa sự cố dừng máy đột xuất (Downtime) và chi phí thay mới vật tư hư hỏng.

Ứng dụng thực tế của Anti Water Hammer Valve

Sản phẩm là thiết bị an toàn tiêu chuẩn trong nhiều công trình quy mô:

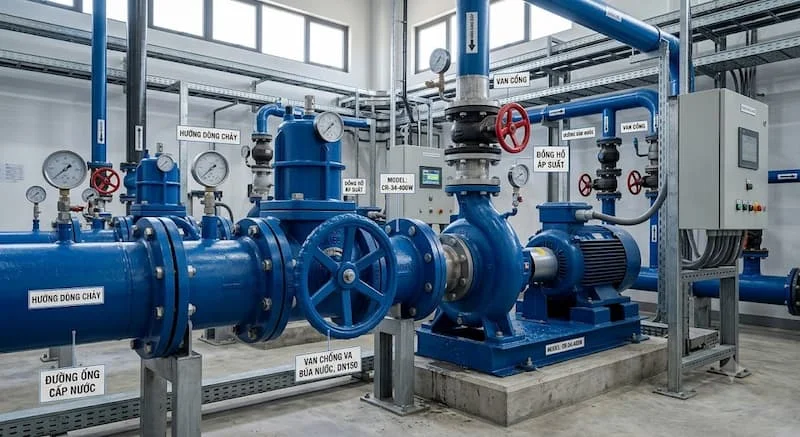

• Trạm bơm cấp nước sinh hoạt & Nhà máy nước: Lắp ở đầu xả của cụm máy bơm công suất lớn.

• Tòa nhà cao tầng & Chung cư: Lắp trên các trục ống đứng cấp nước để chống va đập khi ngắt bơm đẩy cao.

• Hệ thống PCCC (Phòng cháy chữa cháy): Bảo vệ đường ống khi các bơm chữa cháy công suất lớn khởi động/ngắt đột ngột.

• Hệ thống HVAC & Chilled Water: Triệt tiêu tiếng ồn thủy lực và chống rung cho cụm Chillers.

• Nhà máy chế biến & Lọc hóa dầu: Dùng cho tuyến ống vận chuyển dung môi, hóa chất và nước thải.

Những sai lầm thường gặp khi chọn và lắp đặt van chống va

Một số sai sót khi thu mua và thi công có thể khiến thiết bị mất hoàn toàn tác dụng:

• Chọn sai kích thước (DN): Chọn van quá nhỏ so với lưu lượng và đường kính ống khiến van không đủ khả năng hấp thụ toàn bộ sóng xung kích.

• Lắp đặt quá xa nguồn phát sinh búa nước: Lắp van cách xa vị trí máy bơm hoặc van đóng nhanh làm sóng áp lực đã kịp phá hủy đường ống trước khi tới được van.

• Cài đặt sai áp suất mở: Đặt áp suất mở quá cao khiến van không kịp xả khi có búa nước; hoặc đặt quá thấp khiến van xả liên tục gây thất thoát lưu chất.

• Không kiểm tra lượng khí nạp định kỳ: Đối với van chống va dạng buồng khí, việc thất thoát khí Nito/không khí sau thời gian dài sẽ khiến van bị "ngập nước" và mất tính đàn hồi.

Cách lựa chọn Anti Water Hammer Valve phù hợp chuẩn kỹ thuật

Để hệ thống vận hành an toàn tuyệt đối, kỹ sư nên tuân thủ quy trình checklist 6 bước chọn mua:

1. Bước 1 (Xác định kích thước DN): Đảm bảo kích cỡ van tương thích với lưu lượng và đường kính đường ống chính.

2. Bước 2 (Tính toán áp suất cực đại): Kiểm tra áp suất vận hành tối đa và áp suất xung kích dự kiến để chọn cấp PN16, PN25 hay PN40.

3. Bước 3 (Xác định tính chất lưu chất): Nước sạch chọn van gang/đồng; Hóa chất hoặc thực phẩm bắt buộc chọn van Inox 304/316.

4. Bước 4 (Chọn vị trí lắp đặt): Ưu tiên dạng Piston nhỏ gọn cho góc ống ngắn; Dòng Surge Relief Valve cho trạm bơm lớn.

5. Bước 5 (Kiểm tra tiêu chuẩn kết nối): Đảm bảo chuẩn bích (ANSI, DIN, JIS) khớp với hệ thống hiện hữu.

6. Bước 6 (Lựa chọn thương hiệu uy tín): Ưu tiên các nhà sản xuất có đầy đủ giấy tờ CO/CQ và kết quả kiểm định chất lượng.

Hướng dẫn lắp đặt và bảo trì Anti Water Hammer Valve đúng kỹ thuật

• Vị trí lắp đặt tối ưu: Lắp Anti Water Hammer Valve ở vị trí ngay sau đầu xả của máy bơm (trước van một chiều) hoặc ngay phía trước các van đóng mở nhanh (solenoid valve, van bướm điều khiển).

• Hướng lắp đặt: Lắp theo đúng chiều mũi tên chỉ dẫn dòng chảy đúc nổi trên thân van.

• Cố định đường ống: Đảm bảo đường ống quanh khu vực lắp van được cố định chặt bằng cùm treo chịu lực.

• Chạy thử nghiệm (Commissioning): Cho bơm khởi động và ngắt đột ngột để quan sát phản ứng xả/hấp thụ của van, tiến hành tinh chỉnh lò xo nếu cần.

• Bảo trì định kỳ: Mỗi 6 - 12 tháng kiểm tra áp suất nạp khí (đối với dòng buồng khí), kiểm tra độ đàn hồi lò xo và vệ sinh màng van.

Báo giá Anti Water Hammer Valve mới nhất

Mức báo giá van búa nước chống va phụ thuộc rất lớn vào kích cỡ (DN), kiểu van (Piston hay Surge Relief), cấp áp lực và thương hiệu xuất xứ (Đài Loan, Hàn Quốc, Thổ Nhĩ Kỳ, EU):

• Dòng van chống va nối ren (DN15 - DN50): Giá dao động từ 850.000 VNĐ đến 3.500.000 VNĐ/cái.

• Dòng van xả áp chống va mặt bích Gang (DN50 - DN150): Giá dao động từ 6.500.000 VNĐ đến 22.000.000 VNĐ/cái.

• Dòng van búa nước cỡ lớn Inox/Thép (DN200 - DN600): Có giá từ vài chục triệu đến hàng trăm triệu đồng tùy thuộc tiêu chuẩn áp lực PN25/PN40.

Lưu ý: Mức giá thực tế có thể thay đổi tùy thuộc vào tỷ giá và yêu cầu kỹ thuật chi tiết của dự án. Quý khách vui lòng liên hệ đơn vị phân phối để nhận bảng giá chi tiết kèm ưu đãi chiết khấu.

FAQ - Câu hỏi thường gặp

Van búa nước chống va có thay thế van an toàn được không?

Không. Van chống va có tốc độ phản ứng cực nhanh để triệt tiêu sóng áp đột ngột trong thời gian ngắn. Van an toàn mở chậm hơn, dùng để xả áp khi hệ thống bị quá áp liên tục.

Khi nào bắt buộc phải lắp van chống va?

Bắt buộc phải lắp trong các trạm bơm có cột áp cao, đường ống truyền tải dài, hệ thống PCCC tòa nhà cao tầng và các tuyến ống dùng van điều khiển đóng ngắt nhanh.

Van chống va có dùng cho nước nóng được không?

Có. Tuy nhiên cần chọn dòng van có màng làm bằng cao su EPDM chịu nhiệt hoặc Viton và thân kim loại chịu được nhiệt độ trên 100°C.

Bao lâu nên bảo dưỡng van chống va một lần?

Nên kiểm tra tổng thể và đo áp suất khí nạp (nếu có) định kỳ 6 tháng/lần để đảm bảo van luôn trong trạng thái sẵn sàng vận hành.

Giá van búa nước chống va khoảng bao nhiêu?

Giá dao động từ dưới 1 triệu đồng cho các cỡ nhỏ nối ren đến hàng chục triệu đồng cho các van xả áp mặt bích công nghiệp cỡ lớn.

Kết luận

Van búa nước chống va là "lá chắn" kỹ thuật không thể thiếu giúp bảo vệ hệ thống đường ống khỏi hiểm họa vỡ nổ và rò rỉ do xung sóng áp lực gây ra. Đầu tư thiết bị chống va đập thủy lực chuẩn ngay từ giai đoạn thiết kế chính là phương án tối ưu giúp doanh nghiệp bảo vệ tài sản, giảm thiểu chi phí sửa chữa và đảm bảo công trình vận hành liên tục, an toàn.

Nếu quý khách đang cần tìm mua van búa nước chống va chính hãng đầy đủ kích thước DN, chuẩn áp lực PN16/PN25 với báo giá cạnh tranh nhất, hãy liên hệ ngay với chúng tôi để nhận catalogue và tư vấn kỹ thuật miễn phí từ đội ngũ chuyên gia đối với van búa nước chống va.
