Trong quá trình thiết kế, vận hành hoặc thu mua vật tư cho các đường ống công nghiệp, chắc hẳn bạn đã không ít lần bắt gặp ký hiệu "1000 WOG" được đúc nổi trên thân van. Nhiều người thường lầm tưởng đây là tên gọi của một loại van cụ thể hoặc mặc định rằng van có thể hoạt động hoàn hảo ở mức áp suất 1000 psi trong mọi môi trường. Thực tế, sự thiếu hụt kiến thức chuyên sâu về thông số này có thể dẫn đến những quyết định mua hàng sai lầm, gây rò rỉ hoặc vỡ đường ống cực kỳ nguy hiểm.

Hiểu đúng bản chất của 1000 WOG valve không chỉ giúp bạn lựa chọn đúng sản phẩm, tối ưu chi phí đầu tư mà còn bảo vệ toàn bộ hệ thống vận hành an toàn. Bài viết này sẽ phân tích chi tiết ý nghĩa kỹ thuật, công thức quy đổi áp suất, phân loại và hướng dẫn bạn cách chọn van chuẩn xác nhất theo đúng khuyến cáo từ nhà sản xuất.

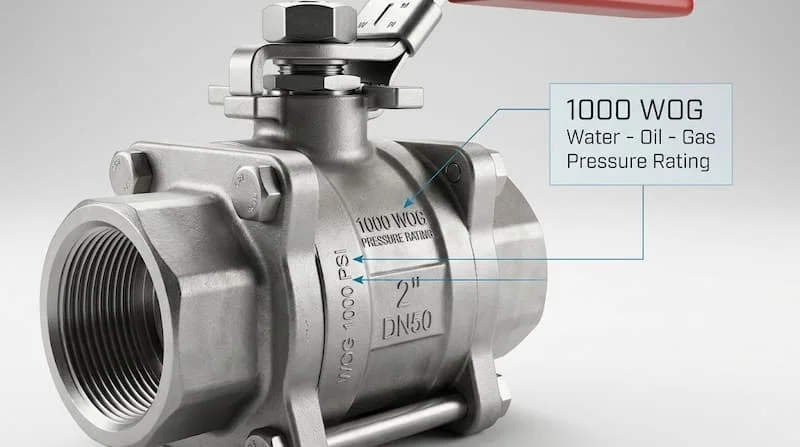

Valve 1000 WOG Là Gì?

1000 WOG valve không phải là tên một dòng van cụ thể mà là ký hiệu đánh giá cấp áp suất làm việc danh định (Pressure Rating) của thiết bị. Trong đó, các ký tự được cấu thành từ:

• Valve: Van công nghiệp (có thể là van bi, van kim, van một chiều...).

• WOG: Viết tắt của Water (Nước), Oil (Dầu), Gas (Khí) – đại diện cho ba nhóm môi chất lưu thông cơ bản.

• 1000: Mức chịu áp suất tối đa, tính bằng đơn vị psi (Pounds per Square Inch), tương đương 1000 psi ở điều kiện nhiệt độ phòng tiêu chuẩn.

Khác với các tiêu chuẩn Class (ANSI) hay PN (DIN/BS), WOG là chỉ số quen thuộc trên các dòng threaded valve (van kết nối ren) nhập khẩu.

Điểm Quan Trọng Về Mặt Kỹ Thuật

Không nên hiểu đơn giản: "1000 WOG là van chịu được 1000 psi trong mọi trường hợp."

Bản chất chuẩn xác: 1000 WOG là mức đánh giá áp suất cực đại mà nhà sản xuất công bố cho van khi làm việc với môi chất Nước, Dầu, Khí ở điều kiện nhiệt độ môi trường (thông thường từ -29°C đến 38°C). Khả năng chịu áp thực tế của van sẽ suy giảm đáng kể khi nhiệt độ vận hành gia tăng. Do đó, thông số WOG luôn bắt buộc phải được đối chiếu cùng biểu đồ nhiệt độ - áp suất (Pressure-Temperature Rating), vật liệu chế tạo, loại môi chất và model cụ thể.

1000 WOG Bằng Bao Nhiêu Bar?

Để thuận tiện cho việc thiết kế theo hệ thống tiêu chuẩn Metric phổ biến tại Việt Nam, kỹ sư thường phải đổi đơn vị từ psi sang bar hoặc MPa.

Công thức quy đổi tiêu chuẩn:

1 psi ≈ 0,06895 bar ≈ 0,006895 MPa

Do đó:

1000 psi ≈ 68,95 bar ≈ 6,895 MPa

Bảng quy đổi tương đương nhanh:

Cảnh Báo Kỹ Thuật Khi Quy Đổi

Mặc dù về mặt toán học 1000 psi ≈ 68,95 bar, nhưng bạn tuyệt đối không được dùng phép quy đổi lý thuyết này để kết luận rằng 1000 WOG valve luôn vận hành an toàn ở 68,95 bar trong thực tế.

Nhiệt độ chính là yếu tố làm thay đổi hoàn toàn sức chịu đựng của vật liệu và gioăng làm kín (Seat/Packing). Ví dụ: Một van bi inox 1000 WOG sử dụng gioăng PTFE có thể chịu được 68,95 bar ở 30°C, nhưng khi nhiệt độ tăng lên 150°C, mức áp suất an toàn tối đa có thể sụt giảm xuống chỉ còn 25–30 bar. Vì vậy, hãy luôn kiểm tra biểu đồ Pressure-Temperature Rating từ catalogue chính hãng trước khi chốt phương án thiết kế.

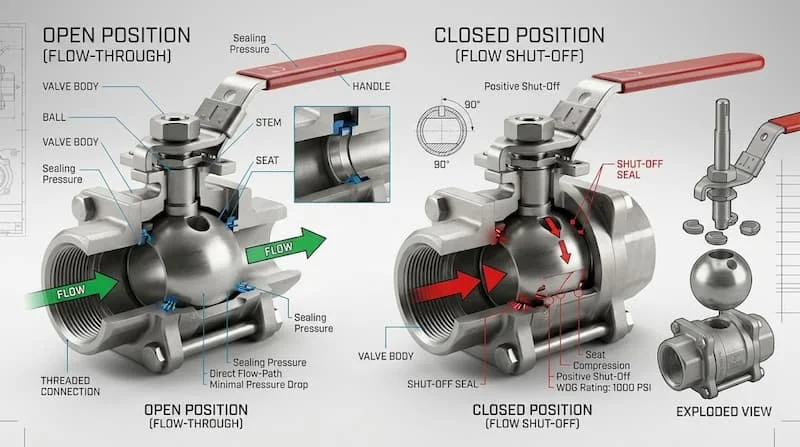

Nguyên Lý Hoạt Động Của 1000 WOG valve

Như đã phân tích, "1000 WOG" đại diện cho cấp chịu áp, hoàn toàn không quyết định đến cơ cấu cơ khí bên trong van. Nguyên lý vận hành của thiết bị sẽ phụ thuộc vào chủng loại kết cấu van mà bạn lựa chọn.

Phổ biến nhất trên thị trường hiện nay là dòng 1000 WOG ball valve (van bi). Nguyên lý hoạt động của dòng van này dựa trên cơ cấu xoay 90°:

• Trạng thái mở: Người vận hành gạt tay gạt một góc 90°, trục van truyền động xoay viên bi kim loại bên trong. Khi lỗ xuyên tâm của viên bi trùng khớp và nằm song song với hướng đường ống, môi chất sẽ thông suốt qua van với tổn thất áp suất cực thấp.

• Trạng thái đóng: Xoay tay gạt 90° theo chiều ngược lại, viên bi quay ngang 90°. Bề mặt đặc của bi áp chặt vào lớp gioăng làm kín (Seat), chặn đứng hoàn toàn dòng chảy môi chất.

Nhờ cấu tạo bi đục lỗ đơn giản nhưng tối ưu, các dòng van bi có khả năng đóng mở rất nhanh và chịu được áp lực cao lên tới 1000 psi mà không bị biến dạng.

Các Loại 1000 WOG valve Phổ Biến

Trên thị trường van công nghiệp, thông số 1000 WOG xuất hiện trên nhiều chủng loại van phục vụ các mục đích điều tiết khác nhau:

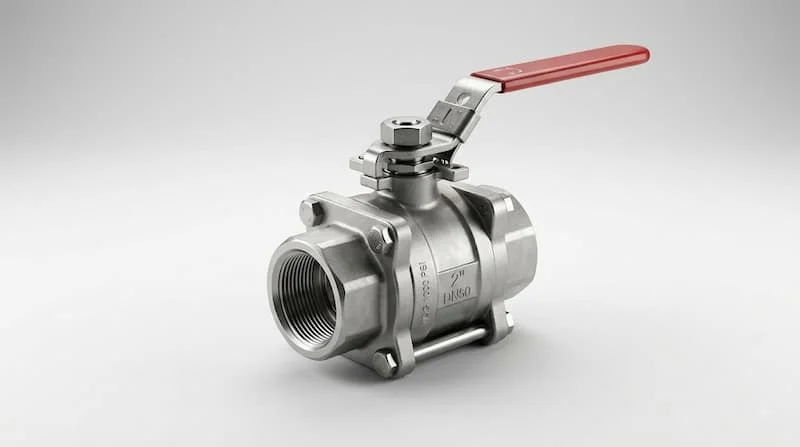

1. 1000 WOG Ball Valve (Van bi 1000 WOG)

Đây là loại van chiếm tỉ lệ phổ biến nhất. Thiết kế van bi 1000 WOG thường có dạng 1 thân (1-PC), 2 thân (2-PC) hoặc 3 thân (3-PC) kết nối ren.

• Ứng dụng: Hệ thống cấp nước áp lực cao, đường ống dẫn dầu công nghiệp, khí nén, hóa chất nhẹ.

2. Needle 1000 WOG valve (Van kim 1000 WOG)

Van kim sử dụng trục ren điều khiển đĩa van dạng mũi kim hình nón đi xuống bệ van.

• Ứng dụng: Các hệ thống đo đạc, kiểm soát lưu lượng tinh chỉnh, đòi hỏi độ chính xác cao đối với môi chất khí và chất lỏng dưới áp suất cao.

3. Check 1000 WOG valve (Van 1 chiều 1000 WOG)

Thường là dạng van 1 chiều lò xo hoặc lá lật thu nhỏ nối ren.

• Ứng dụng: Ngăn dòng chảy ngược trên các tuyến ống chịu áp, bảo vệ máy bơm và thiết bị đo phía trước.

4. Brass 1000 WOG valve (Van đồng 1000 WOG)

Dòng van đúc từ đồng thau, giá thành tối ưu.

• Ứng dụng: Hệ thống nước sạch, khí nén dân dụng và công nghiệp nhẹ.

5. Stainless Steel 1000 WOG valve (Van inox 1000 WOG)

Thường làm từ inox 304 hoặc 316 (stainless steel valve).

• Ứng dụng: Môi trường có tính ăn mòn cao, nhà máy hóa chất, thực phẩm, dược phẩm, đường ống dẫn hơi nóng.

1000 WOG valve Có Những Vật Liệu Nào?

Vật liệu chế tạo thân van và bộ phận làm kín đóng vai trò sống còn đến độ bền và giới hạn vận hành của 1000 WOG valve.

Tại sao vật liệu lại quyết định đến khả năng làm việc?

Dù cùng đạt tiêu chuẩn 1000 WOG (chịu áp 1000 psi tại nhiệt độ phòng), nhưng một chiếc brass ball valve sẽ không thể dùng cho hóa chất ăn mòn hay nhiệt độ 200°C. Trong khi đó, một chiếc stainless steel ball valve kết nối gioăng RPTFE lại dễ dàng đáp ứng. Vật liệu sẽ quyết định tính tương thích hóa học, độ chống mài mòn và tuổi thọ tổng thể của thiết bị.

So Sánh 1000 WOG valve Với 600 WOG Và 2000 WOG

Khi chọn mua van, người dùng thường phân vân giữa các cấp chỉ số WOG khác nhau. Bảng so sánh dưới đây sẽ giúp bạn làm rõ điểm biệt:

*Lưu ý: Áp suất giảm dần khi nhiệt độ tăng.

Lựa chọn sao cho đúng – Đừng lãng phí!

Không phải cứ chọn chỉ số WOG càng cao thì hệ thống càng tốt. Nếu đường ống của bạn chỉ vận hành ở áp lực 10–15 bar, việc chọn van 2000 WOG thay vì 1000 WOG sẽ gây ra những lãng phí không đáng có:

• Tăng chi phí đầu tư: Van 2000 WOG đắt hơn nhiều so với 1000 WOG.

• Tăng trọng lượng: Thân van quá nặng gây căng ứng suất lên các đoạn nối ren đường ống.

• Mô-men xoắn lớn: Van áp cao đóng mở rất nặng tay.

Nguyên tắc vàng: Chọn rating WOG đáp ứng đúng áp suất làm việc thực tế của hệ thống, cộng thêm một biên độ an toàn khoảng 20–30%.

Thông Số Kỹ Thuật Cần Kiểm Tra Khi Chọn 1000 WOG valve

Để đảm bảo van mua về lắp đặt chính xác và vận hành ổn định, hãy kiểm tra danh mục thông số kỹ thuật dưới đây:

• Kích thước danh nghĩa (Size/DN/NPS): Đường kính cổng kết nối (DN15, DN20, DN50...).

• Chỉ số WOG: Khai báo 1000 WOG rõ ràng trên thân van hoặc catalogue.

• Vật liệu thân (Body): Inox 304 (CF8), Inox 316 (CF8M), Đồng (C37700), Thép (WCB).

• Vật liệu làm kín (Seat & Packing): PTFE, RPTFE, PEEK, Viton.

• Kiểu kết nối (Connection): Nối ren NPT, BSPT, BSP, hoặc hàn S.W (Socket Weld).

• Nhiệt độ làm việc (T°C): Dải nhiệt độ cho phép (ví dụ: -20°C đến 180°C).

• Môi chất sử dụng: Nước, dầu nhẹ, khí nén, hóa chất, hơi...

• Kiểu vận hành: Tay gạt (Lever), tay xoay (T-handle), hoặc gá mặt bích ISO 5211 để lắp bộ điều khiển điện/khí nén.

• Tiêu chuẩn chế tạo & Kiểm định: API 598, ASME B16.34, ISO 9001.

1000 WOG valve Được Sử Dụng Ở Đâu?

Sở hữu khả năng chịu áp lực vượt trội lên tới hơn 68 bar ở nhiệt độ thường, van áp suất cao 1000 WOG được ứng dụng rộng rãi trong nhiều hạ tầng kỹ thuật:

1. Hệ thống cấp thoát nước & Xử lý nước

Sử dụng phổ biến ở các tuyến ống nước thô áp lực cao, trạm bơm tăng áp, hệ thống lọc RO công nghiệp đòi hỏi khả năng kín nước tuyệt đối.

2. Hệ thống dẫn dầu & Nhiên liệu (Oil)

Các dòng van bi inox 1000 WOG được trang bị phổ biến trong đường ống dẫn dầu mỡ công nghiệp, nhiên liệu diesel nhờ tính chống cháy nổ và chịu áp tốt.

3. Hệ thống khí nén & Khí công nghiệp (Gas)

Do môi chất khí có độ phân tử nhỏ dễ gây rò rỉ, van 1000 WOG với bộ gioăng PTFE ép chặt được tin dùng để chặn khí nén high-pressure, khí Argon, Nitơ, CO2.

4. Dây chuyền sản xuất công nghiệp

Lắp đặt trong các nhà máy chế biến thực phẩm, bia rượu, dệt nhuộm, hóa chất – nơi đường ống thường xuyên chịu sự đóng mở liên tục và hóa chất tẩy rửa.

Cảnh báo ứng dụng: Ký hiệu WOG cho biết van dùng được cho Nước, Dầu, Khí tổng quát. Tuy nhiên, nếu dùng cho các môi chất đặc biệt như Axit đậm đặc, Khí Oxy tinh khiết, Hơi nóng quá nhiệt (Superheated Steam), bạn cần kiểm tra tính tương thích của gioăng và vật liệu với nhà sản xuất chứ không thể chỉ dựa vào chữ WOG.

Sai Lầm Thường Gặp Khi Mua Valve 1000 WOG

Trong quá trình tư vấn kỹ thuật, chúng tôi nhận thấy kỹ sư và nhà thầu thường mắc phải các sai lầm nguy hiểm sau:

1. Coi 1000 WOG là chịu được 1000 psi ở mọi nhiệt độ: Đây là sai lầm phổ biến nhất. Ở 180°C, van 1000 WOG chỉ còn chịu được khoảng 200–300 psi.

2. Không kiểm tra vật liệu làm kín (Seat): Chọn thân van Inox nhưng gioăng làm bằng cao su thường, dẫn đến teo gioăng khi chảy qua hóa chất hoặc nhiệt độ cao.

3. Bỏ qua chuẩn ren kết nối: Mua van ren NPT (chuẩn Mỹ) về lắp vào hệ thống ống ren BSPT (chuẩn Anh/Châu Á), dẫn đến bị trượt ren, rò rỉ dù đã quấn rất nhiều cao su suổng.

4. Chỉ quan tâm đến giá thành: Chọn các loại van 1000 WOG trôi nổi, đúc thân quá mỏng khiến van bị nứt đôi khi siết ren bằng mỏ lết.

5. Dùng van bi 1000 WOG để tiết lưu (thay thế van tiết lưu): Mở van bi ở góc 45° liên tục sẽ làm dòng chảy xói mòn làm hỏng viên bi và làm rách gioăng nhanh chóng.

Cách Chọn Valve 1000 WOG Phù Hợp

Hãy áp dụng công thức tư duy 7 bước ngắn gọn dưới đây để chọn đúng chiếc van tối ưu nhất cho dự án của bạn:

Môi chất → Áp suất → Nhiệt độ → Kích thước → Vật liệu → Kiểu ren → Đối chiếu Catalogue

• Bước 1: Xác định môi chất: Lưu chất là nước, dầu, khí nén hay hóa chất?

• Bước 2: Xác định áp suất làm việc thực tế: Áp lực tối đa của hệ thống là bao nhiêu bar?

• Bước 3: Xác định nhiệt độ vận hành: Môi chất nóng bao nhiêu độ C?

• Bước 4: Xác định kích thước: Đường ống size bao nhiêu (DN15, DN20, DN25...)?

• Bước 5: Chọn vật liệu van: Chọn Đồng (Rẻ, nước sạch) hay Inox (Kháng ăn mòn, chịu nhiệt)?

• Bước 6: Kiểm tra tiêu chuẩn ren: Chuẩn ren là NPT hay BSPT?

• Bước 7: Đối chiếu Catalogue: Tra bảng Pressure-Temperature Rating của nhà sản xuất để đảm bảo tại nhiệt độ đó, van vẫn chịu đủ áp suất ở Bước 2.

Checklist Trước Khi Mua Valve 1000 WOG

Trước khi ký đơn đặt hàng hoặc nghiệm thu vật tư, hãy tích chọn đủ các mục sau:

• Đã xác nhận chuẩn ký hiệu 1000 WOG đúc nổi trên thân van.

• Đúng kích thước danh nghĩa (DN/NPS) cần lắp.

• Đúng vật liệu thân van (Inox 304, 316 hay Đồng) theo yêu cầu thiết kế.

• Chuẩn ren của van ăn khớp với ren của đường ống (BSPT hoặc NPT).

• Đã kiểm tra biểu đồ nhiệt độ - áp suất (Pressure-Temperature chart).

• Vật liệu gioăng làm kín (PTFE, RPTFE...) phù hợp với môi chất.

• Van vận hành thử tay gạt/xoay êm ái, không bị kẹt.

• Đầy đủ chứng chỉ CO/CQ và bảo hành chính hãng từ nhà phân phối.

FAQ – Câu Hỏi Thường Gặp Về Valve 1000 WOG

1. 1000 WOG nghĩa là gì?

1000 WOG là ký hiệu cấp áp suất làm việc danh định của van, cho biết van chịu được áp suất tối đa 1000 psi (khoảng 68,95 bar) khi làm việc với môi chất Nước (Water), Dầu (Oil), Khí (Gas) ở nhiệt độ phòng tiêu chuẩn.

2. Valve 1000 WOG chịu được bao nhiêu bar?

Về mặt quy đổi toán học, 1000 psi ≈ 68,95 bar. Tuy nhiên, mức áp suất chịu đựng thực tế sẽ giảm xuống khi nhiệt độ hệ thống gia tăng.

3. Valve 1000 WOG có dùng cho khí nén được không?

Có. Ký hiệu "G" đại diện cho Gas (khí). Các dòng van bi 1000 WOG làm kín bằng PTFE đáp ứng rất tốt cho hệ thống khí nén áp lực cao.

4. Valve 1000 WOG có những loại nào phổ biến?

Phổ biến nhất là van bi (1000 WOG ball valve), tiếp theo là van kim (needle valve), van 1 chiều (check valve) chế tạo từ đồng hoặc inox.

5. Nên chọn valve 1000 WOG hay 2000 WOG?

Hãy căn cứ vào áp suất và nhiệt độ thực tế. Nếu hệ thống của bạn hoạt động dưới 40–50 bar, van 1000 WOG là sự lựa chọn tối ưu và tiết kiệm nhất. Chỉ chọn 2000 WOG cho các hệ thống cực kỳ khắc nghiệt hoặc áp suất làm việc vượt quá 60 bar.

Kết Luận: Valve 1000 WOG – Chọn Đúng Rating Để Đảm Bảo An Toàn

Hiểu rõ bản chất chỉ số valve 1000 WOG là chìa khóa để xây dựng một hệ thống đường ống công nghiệp an toàn và bền bỉ. Hãy luôn ghi nhớ 4 điểm mấu chốt:

1. 1000 WOG là cấp đánh giá áp suất (1000 psi ≈ 68,95 bar ở nhiệt độ phòng), không phải tên một loại van.

2. WOG áp dụng cho 3 nhóm môi chất: Nước (Water) – Dầu (Oil) – Khí (Gas).

3. Áp suất chịu đựng thực tế luôn giảm khi nhiệt độ tăng cao.

4. Bắt buộc phải kiểm tra biểu đồ nhiệt độ - áp suất và tiêu chuẩn ren trước khi quyết định chọn mua.
