Van Nước 4 Ngã Là Gì? Cấu Tạo, Nguyên Lý & Cách Chọn Chuẩn Kỹ Thuật

Meta Description: Hướng dẫn toàn diện về van chuyển hướng 4 ngã: Cấu tạo, nguyên lý chuyển hướng dòng chảy, phân biệt van 3 ngã với 4 ngã và checklist chọn mua chuẩn sơ đồ kỹ thuật.

Trong thiết kế và vận hành các hệ thống đường ống công nghiệp phức tạp, việc điều phối lưu chất linh hoạt giữa nhiều nhánh luôn là một bài toán hóc chuẩn kỹ thuật. Đôi khi, việc sử dụng nhiều van đóng mở đơn lẻ không chỉ làm gia tăng chi phí lắp đặt, tốn diện tích không gian mà còn khiến thao tác vận hành trở nên chồng chéo, dễ dẫn đến sai sót.

Giải pháp tối ưu hàng đầu cho vấn đề này chính là sử dụng van chuyển hướng 4 ngã. Thiết bị đa cổng này cho phép chuyển đổi, trộn hoặc chia nhánh dòng chảy cực kỳ linh hoạt chỉ qua một thao tác điều khiển. Tuy nhiên, nếu không nắm rõ sơ đồ dòng chảy thực tế, kỹ sư rất dễ chọn nhầm model gây tắc nghẽn hoặc rò rỉ toàn bộ hệ thống.

Van Nước 4 Ngã Là Gì?

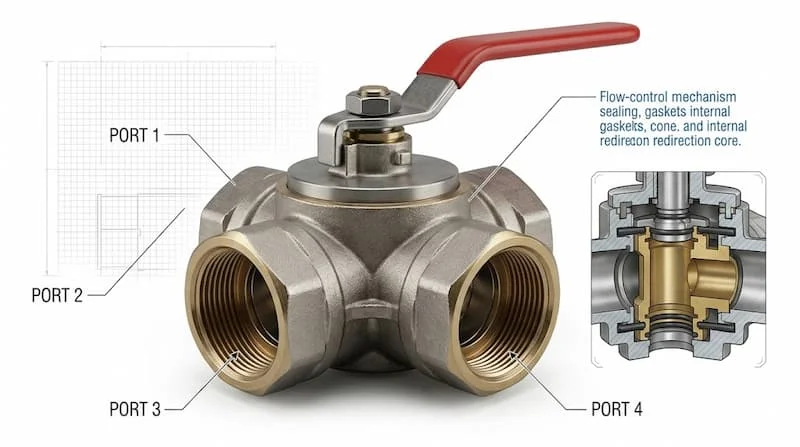

Van nước 4 ngã (hay van 4 cửa, van chuyển hướng 4 ngã) là loại van công nghiệp được thiết kế với bốn cổng kết nối trên cùng một thân van, sử dụng cơ cấu đĩa hoặc bi van để điều phối, phân phối hoặc thay đổi hướng đi của dòng lưu chất giữa các nhánh đường ống.

Khác biệt cốt lõi của dòng van này nằm ở tính đa năng của các cổng kết nối:

• Bốn cửa van có thể đảm nhận vai trò cổng vào (Inlet) hoặc cổng ra (Outlet) tùy thuộc vào sơ đồ chuyển dòng của từng model.

• Cơ cấu đóng mở (bi van có lỗ xẻ L-port/T-port/X-port, đĩa van hoặc piston) sẽ xoay các góc 90° hoặc 180° để đóng/mở sự liên thông giữa các cửa.

Cần lưu ý rằng: Không phải mọi van chuyển hướng 4 ngã đều có cấu hình dòng chảy giống nhau. Việc chỉ nhìn vào số lượng 4 cửa mà bỏ qua sơ đồ liên thông (Flow Pattern) là nguyên nhân hàng đầu khiến hệ thống không thể vận hành như thiết kế.

Cấu Tạo Và Nguyên Lý Hoạt Động Của van chuyển hướng 4 ngã

Để đảm bảo khả năng điều khiển dòng chảy chính xác dưới áp suất cao, một bộ van chuyển hướng 4 ngã tiêu chuẩn được cấu thành từ các chi tiết kỹ thuật đồng bộ:

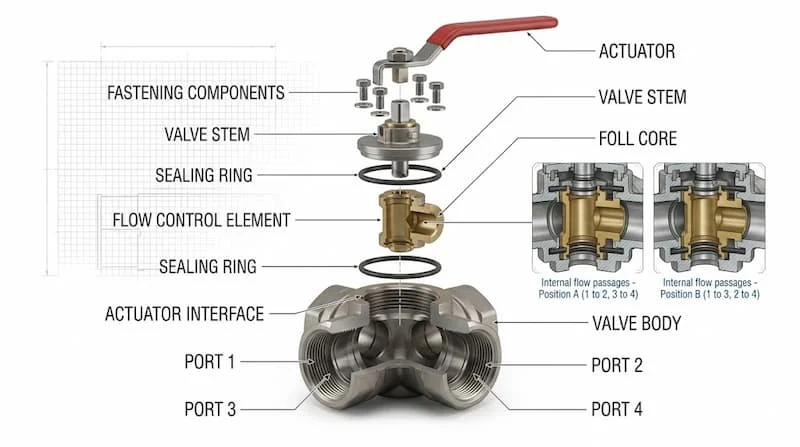

Cấu Tạo Cơ Bản

• Thân van (Valve Body): Đúc nguyên khối từ inox, đồng hoặc gang, tích hợp 4 cổng kết nối dạng ren hoặc mặt bích.

• Bộ phận chuyển hướng (Ball/Plug/Disc): Nhận nhiệm vụ đục lỗ đâm xuyên (dạng L, T, hoặc khoét rãnh kép) để nối thông các cửa van theo góc xoay.

• Trục van (Stem): Truyền mô-men xoắn từ bộ truyền động xuống phần bi/đĩa van.

• Gioăng làm kín (Seat & Packing): Làm bằng PTFE, RPTFE hoặc NBR nhằm ngăn chặn tuyệt đối tình trạng rò rỉ liên xóm giữa các khoang cửa.

• Cơ cấu điều khiển: Bộ tay gạt/tay quay đơn giản hoặc tích hợp bộ truyền động điện (Electric Actuator) / khí nén (Pneumatic Actuator).

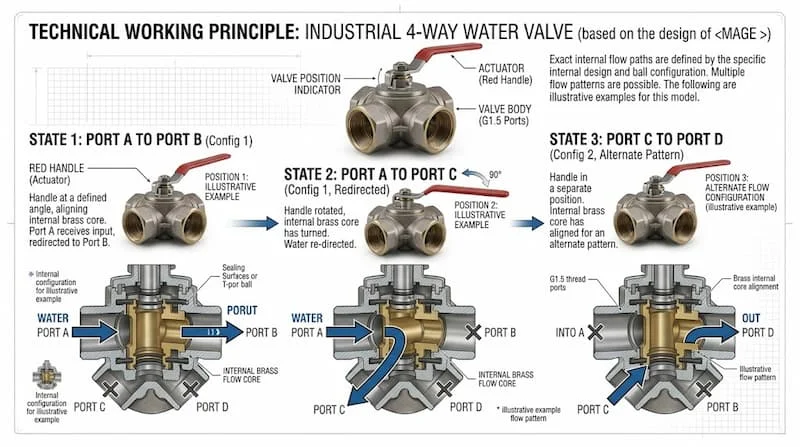

Nguyên Lý Hoạt Động

Nguyên lý vận hành dựa trên sự thay đổi vị trí tương quan giữa các lỗ xuyên của bi van và các cổng kết nối trên thân van:

Tác động lực (Tay gạt/Điện/Khí nén) ➔ Trục van xoay góc ➔ Bi van xoay rãnh dẫn ➔ Đổi hướng liên thông các cửa

Ví dụ ở trạng thái 1: Cửa A thông với cửa B, cửa C thông với cửa D (A ➔ B | C ➔ D). Khi xoay bi van một góc 90° sang trạng thái 2: Cửa A chuyển sang thông với cửa C, cửa B thông với cửa D (A ➔ C | B ➔ D).

Các Loại van chuyển hướng 4 ngã Phổ Biến

Trên thị trường hiện nay, van chuyển hướng 4 ngã được phân loại đa dạng nhằm phục vụ đúng từng nhu cầu thực tế của công trình:

1. Phân loại theo cơ cấu điều khiển

• Van 4 ngã điều khiển bằng tay: Sử dụng tay gạt hoặc vô năng tay quay. Chi phí thấp, kết cấu gọn nhẹ, thích hợp cho hệ thống ít phải thay đổi trạng thái dòng chảy.

• Van 4 ngã điều khiển điện: Tích hợp mô-tơ điện (24V, 220V hoặc 380V) nhận tín hiệu On/Off hoặc Tuyến tính (4-20mA). Phù hợp cho các nhà máy tự động hóa hoàn toàn.

• Van 4 ngã điều khiển khí nén: Sử dụng bộ truyền động khí nén tác động đơn hoặc tác động kép. Ưu điểm là tốc độ đóng mở siêu nhanh, an toàn chống cháy nổ tuyệt đối.

2. Phân loại theo vật liệu chế tạo

• Van inox (Inox 304, Inox 316): Chịu hóa chất, chống ăn mòn, chịu nhiệt độ và áp suất cao. Chuyên dùng cho dược phẩm, thực phẩm, nước thải hóa chất.

• Van đồng (Brass): Dùng phổ biến cho các đường ống cấp nước sạch cỡ nhỏ, hệ thống HVAC gia đình.

• Van gang (Cast Iron/Ductile Iron): Chịu lực tốt, giá thành tối ưu cho các đường ống dẫn nước đường kính lớn.

3. Phân loại theo kiểu kết nối

• Kết nối ren (Threaded): Chuẩn ren NPT hoặc BSP, kích thước nhỏ từ DN15 đến DN50.

• Kết nối mặt bích (Flanged): Chuẩn bích JIS, ANSI, DIN cho đường ống cỡ lớn từ DN50 trở lên, chịu rung giật đường ống tốt.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn van chuyển hướng 4 ngã

Để chọn đúng model van đáp ứng chuẩn commercial intent và vận hành bền bỉ, bạn bắt buộc phải kiểm tra bảng thông số cốt lõi sau:

Khuyến cáo kỹ thuật: Đừng bao giờ chốt mua van chỉ dựa vào đường kính DN và vật liệu. Hãy yêu cầu đơn vị bán hàng cung cấp bản vẽ sơ đồ chuyển dòng (Flow diagram) để đối chiếu trực tiếp với bản vẽ thiết kế đường ống của bạn.

Van chuyển hướng 4 ngã Khác Gì Van 3 Ngã?

Nhiều người dùng thường phân vân giữa việc chọn van 3 ngã hay nâng cấp lên van 4 ngã. Dưới đây là bảng so sánh làm rõ sự khác biệt:

Nếu hệ thống của bạn chỉ cần chia 1 đường nước thành 2 nhánh riêng biệt, van 3 ngã là lựa chọn tiết kiệm tối ưu. Nhưng nếu cần thực hiện cơ chế đảo chiều dòng chảy tuần hoàn (ví dụ: đổi chiều rửa ngược hệ thống lọc), van chuyển hướng 4 ngã là giải pháp duy nhất giải quyết triệt để.

Tại Sao Cần Sử Dụng Đúng Loại van chuyển hướng 4 ngã?

Lựa chọn sai van 4 ngã không đơn thuần là không dùng được, mà còn gây ra những hệ lụy kinh tế và sự cố kỹ thuật nghiêm trọng:

• Xung đột dòng chảy (Water Hammer): Nếu sơ đồ dòng chọn sai, việc xoay van có thể làm bịt kín toàn bộ các cửa ở góc 45°, gây ra hiện tượng búa nước làm vỡ đường ống hoặc hỏng máy bơm.

• Rò rỉ môi chất chéo: Dùng sai vật liệu gioăng hoặc áp suất vượt quá định mức làm môi chất ở cửa A rò sang cửa C, gây nhiễm bẩn dây chuyền sản xuất.

• Tổn thất áp suất nghiêm trọng: Chọn sai thiết kế lòng bi làm hẹp tiết diện chảy, khiến máy bơm phải chạy quá tải để bù áp.

• Gây cháy bộ điều khiển: Lựa chọn van có mô-men xoắn quá nặng nhưng dùng bộ truyền động điện công suất nhỏ sẽ dẫn đến kẹt van và cháy mô-tơ.

Van chuyển hướng 4 ngã Được Sử Dụng Ở Đâu?

Nhờ khả năng đảo chiều và phân phối dòng chảy thông minh, van chuyển hướng 4 ngã xuất hiện phổ biến trong nhiều ngành công nghiệp hiện đại:

1. Hệ thống trao đổi nhiệt & HVAC: Dùng để đảo chiều dòng nước nóng/nước lạnh đi qua các dàn coil gia nhiệt, giúp hệ thống chuyển đổi linh hoạt giữa chế độ làm mát và sưởi ấm.

2. Hệ thống xử lý nước & Rửa ngược (Backwash): Lắp đặt ở cụm cột lọc. Khi vận hành bình thường, nước đi từ trên xuống; khi cần rửa ngược, van xoay góc để đưa nước đi từ dưới lên nhằm xới tung màng lọc.

3. Hệ thống tuần hoàn nước làm mát (Cooling Water): Đổi tuyến đường ống giữa các tháp giải nhiệt và bình ngưng tụ mà không cần dừng máy bơm.

4. Hệ thống phân phối hóa chất & Dược phẩm: Chuyển đổi linh hoạt giữa các bồn chứa nguyên liệu vào dây chuyền phối trộn.

Những Sai Lầm Thường Gặp Khi Chọn van chuyển hướng 4 ngã

Để tránh lãng phí ngân sách, kỹ thuật viên cần tránh các sai lầm phổ biến dưới đây:

• Chỉ mua van theo kích thước đường ống DN: Cho rằng cùng là DN50 thì van 4 ngã nào cũng lắp vừa và hoạt động đúng.

• Bỏ qua không gian thao tác: Van 4 ngã có 4 đường ống đâm ra 4 hướng. Không tính toán không gian sẽ dẫn đến tình trạng vướng tường, không xoay được tay gạt hoặc không lắp được bộ điện.

• Không tính đến mô-men xoắn (Torque): Tự ý mua bộ truyền động khí nén lắp vào thân van 4 ngã cơ mà không kiểm tra lực xoay của trục, dẫn đến van mở không hết hành trình.

• Không làm sạch đường ống trước khi lắp: Rác hàn, bavia sắt rơi vào lòng van làm xước bề mặt gioăng PTFE, gây rò rỉ nội bộ lập tức.

Cách Chọn van chuyển hướng 4 ngã Phù Hợp

Hãy áp dụng quy trình 7 bước dưới đây để chọn được sản phẩm chuẩn xác ngay từ lần đầu tiên:

• Bước 1: Xác định môi chất lưu thông (Nước sạch, nước thải, nước nóng hay hóa chất ăn mòn?) để chọn vật liệu Thân + Gioăng.

• Bước 2: Xác định kích thước đường ống (DN15, DN25, DN50, DN100...).

• Bước 3: Xác định nhiệt độ (°C) và áp suất (PN) thực tế vận hành.

• Bước 4: Vẽ sơ đồ chuyển dòng mong muốn (Vị trí 1: Cửa nào thông cửa nào? Vị trí 2: Cửa nào thông cửa nào?).

• Bước 5: Chọn kiểu điều khiển (Dùng tay gạt, lắp mô-tơ điện hay bộ khí nén).

• Bước 6: Chọn kiểu kết nối (Nối ren compact hay nối bích tiêu chuẩn).

• Bước 7: Đơn vị cung cấp đối chiếu catalogue kiểm tra thông số mô-men xoắn và phê duyệt bản vẽ kỹ thuật.

Lưu Ý Khi Lắp Đặt Và Sử Dụng van chuyển hướng 4 ngã

Để thiết bị đạt độ bền tối đa và vận hành an toàn, bạn nên tuân thủ nghiêm ngặt checklist sau:

• Vệ sinh đường ống: Thổi rửa sạch cát, xỉ hàn bên trong đường ống trước khi gắn van vào.

• Kiểm tra chiều mũi tên: Quan sát ký hiệu các cổng (A, B, C, D hoặc 1, 2, 3, 4) trên thân van để đấu đúng tuyến ống.

• Căn chỉnh đồng tâm: Khi bắt bích, đảm bảo 2 mặt bích song song, không siết lệch ốc gây vặn xoắn làm kẹt trục van.

• Đấu nối nguồn điện chuẩn xác: Với van điều khiển điện, cần kiểm tra kỹ sơ đồ mạch điện trên nắp actuator trước khi cấp nguồn.

• Chạy thử không tải: Xoay van thử nghiệm qua lại giữa các trạng thái bằng tay trước khi cho môi chất có áp suất đi qua.

Câu Hỏi Thường Gặp Về van chuyển hướng 4 ngã (FAQ)

1. Van nước 4 ngã là gì?

Van nước 4 ngã là thiết bị van điều khiển có 4 cổng kết nối, được sử dụng để phân phối, chia nhánh hoặc đảo hướng dòng chảy giữa các tuyến đường ống theo một sơ đồ thiết kế xác định.

2. Van nước 4 ngã có những loại nào?

Van được phân loại theo phương thức vận hành (tay gạt, điều khiển điện, khí nén), theo vật liệu (inox, đồng, gang) hoặc theo kiểu kết nối (ren, mặt bích).

3. Van 4 ngã có tốt hơn van 3 ngã không?

Không hẳn là "tốt hơn", mà tùy thuộc vào yêu cầu của hệ thống. Van 4 ngã xử lý được các sơ đồ đảo chiều dòng chảy phức tạp hơn, trong khi van 3 ngã tối ưu và tiết kiệm hơn cho nhu cầu chia/trộn dòng cơ bản.

4. Chọn van chuyển hướng 4 ngã dựa vào những thông số nào?

Các thông số bắt buộc gồm: Đường kính DN, sơ đồ chuyển dòng (Flow pattern), áp suất làm việc PN, nhiệt độ môi chất, vật liệu chế tạo và kiểu điều khiển.

Kết Luận: Chọn Đúng van chuyển hướng 4 ngã Để Hệ Thống Vận Hành Ổn Định

Một thiết bị van chuyển hướng 4 ngã chọn đúng chủng loại không chỉ giúp tối giản cấu trúc đường ống mà còn đảm bảo hệ thống tự động hóa vận hành chuẩn xác, ngăn ngừa tối đa rủi ro sự cố rò rỉ hay sụt áp. Nhớ rằng: Đúng sơ đồ dòng ➔ Đúng kích thước DN ➔ Đúng áp suất/vật liệu là công thức vàng giúp bạn lựa chọn thành công.
