Van Giũ Bụi Là Gì? Cấu Tạo, Nguyên Lý & Cách Chọn Lựa Tối Ưu

Meta Description: Tìm hiểu toàn diện về van giũ bụi (pulse jet valve): Cấu tạo màng van, nguyên lý tạo xung khí nén, phân loại và checklist lựa chọn tối ưu hệ thống lọc bụi.

Trong các hệ thống xử lý bụi công nghiệp, hiện tượng bít tắc bề mặt túi lọc là một trong những nguyên nhân hàng đầu làm suy giảm lưu lượng gió, tăng chênh áp và thậm chí gây gián đoạn toàn bộ dây chuyền sản xuất. Việc vệ sinh thủ công vừa tốn thời gian, vừa không mang lại hiệu quả triệt để.

Để giải quyết bài toán này, van giũ bụi (pulse jet valve) đóng vai trò là "trái tim" trong cơ chế tự làm sạch của hệ thống. Nhờ khả năng đóng mở tức thì để giải phóng các xung khí nén cực mạnh, thiết bị giúp đánh văng lớp bụi bám trên túi lọc, duy trì hiệu suất vận hành liên tục và ổn định cho nhà máy.

Van Giũ Bụi Là Gì?

Van giũ bụi (còn gọi là van xung khí nén, pulse valve hoặc dust collector valve) là loại van điện từ chuyên dụng trong hệ thống lọc bụi công nghiệp, có nhiệm vụ điều khiển và xả tức thời các xung khí nén áp suất cao để làm sạch lớp bụi bám trên bề mặt túi lọc hoặc cartridge.

Trong cấu trúc vận hành, van được kết nối trực tiếp với:

• [chèn link: binh-tich-khi-nen-he-thong-loc-bui] Bình tích khí nén (Air header tank)

• Bộ điều khiển chu kỳ giũ bụi (Timer controller / PLC)

• Ống thổi khí (Blowpipe) và hệ thống Venturi

• Túi lọc bụi hoặc khung xương túi lọc

Khác biệt hoàn toàn với van đóng mở thông thường vốn mở từ từ để duy trì dòng chảy liên tục, Pulse Jet Valve được thiết kế riêng để đáp ứng tốc độ phản hồi tính bằng millisecond, xả ra lưu lượng khí cực đại trong thời gian siêu ngắn nhằm tạo lực rung cơ học tối đa.

Vì Sao Hệ Thống Lọc Bụi Cần Pulse Jet Valve?

Trong quá trình thu gom khí thải, dòng khí mang bụi đi qua các túi lọc vải. Bụi bẩn sẽ bị giữ lại ở bề mặt ngoài, trong khi khí sạch xuyên qua lòng túi để thoát ra ngoài.

Theo thời gian, chuỗi hệ lụy nghiêm trọng sẽ xảy ra nếu không có giải pháp can thiệp:

Lúc này, Pulse Jet Valve sẽ kích hoạt một xung khí nén đi ngược chiều dòng khí lọc. Khí nén đi qua ống thổi vào lòng túi lọc, tạo ra hiện tượng giãn nở đột ngột kết hợp với sóng xung kích rung lắc mạnh, làm toàn bộ màng bụi bám bên ngoài bị xé rách và rơi xuống phễu thu.

Những lợi ích thiết thực mà thiết bị mang lại:

• Duy trì chênh áp ổn định: Giữ cho cột áp trong buồng lọc luôn ở mức an toàn, tối ưu tiêu thụ điện cho quạt hút.

• Kéo dài tuổi thọ vật liệu lọc: Tránh tình trạng bụi bám chết (cake buildup) làm hỏng sợi vải.

• Vận hành liên tục 24/7: Giũ bụi theo chu kỳ tự động mà không cần dừng hệ thống.

• Cắt giảm chi phí nhân công: Triệt tiêu hoàn toàn công việc tháo dỡ túi lọc để vệ sinh thủ công.

Cấu Tạo Pulse Jet Valve Gồm Những Bộ Phận Nào?

Để chịu được hàng triệu chu kỳ đóng mở liên tục dưới áp suất cao, cấu tạo của một bộ Pulse Jet Valve công nghiệp bao gồm các chi tiết chính xác sau:

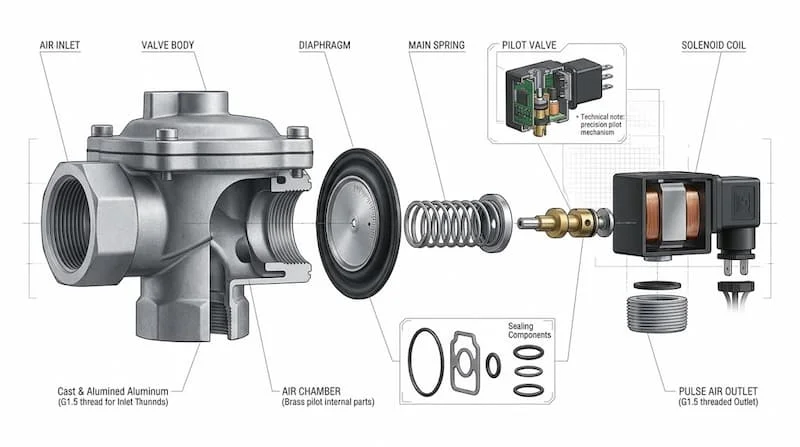

1. Thân van (Valve Body): Thường được đúc bằng hợp kim nhôm cao cấp hoặc inox để đảm bảo trọng lượng nhẹ, chống ăn mòn và chịu áp suất lớn.

2. Màng van (Diaphragm): Bộ phận quan trọng nhất, làm bằng cao su NBR, Viton hoặc TPE. Van có thể sử dụng màng đơn hoặc màng đôi (khi kích thước van $\ge 1.5''$) để tăng tốc độ xả.

3. Cuộn coil điện từ (Solenoid Coil): Tiếp nhận tín hiệu điện (24VDC, 220VAC...) từ bộ điều khiển để tạo ra từ trường nhấc ty van.

4. Cụm Pilot (Pilot Valve Assembly): Bao gồm ty van, lò xo nhỏ và cổng xả phụ, có vai trò giải phóng áp suất ở khoang trên của màng van.

5. Lò xo màng van: Giúp đẩy màng van quay lại vị trí đóng kín ngay sau khi ngắt điện.

6. Cổng vào & Cổng ra (Inlet & Outlet): Thiết kế ren, mặt bích hoặc khớp nối nhanh để kết nối chắc chắn với bình tích khí và ống thổi.

Nguyên Lý Hoạt Động Của Pulse Jet Valve

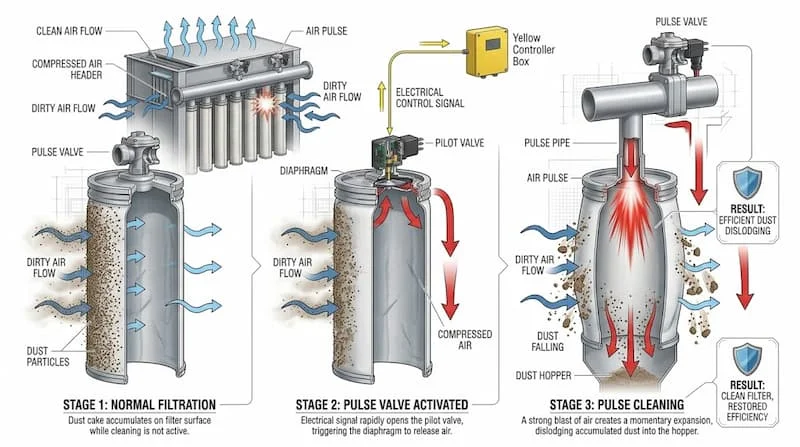

Pulse Jet Valve hoạt động dựa trên cơ chế chênh lệch áp suất linh hoạt giữa hai mặt của màng van để tạo ra chu kỳ giũ bụi tức thời:

• Bước 1 - Trạng thái chờ (Đóng van): Khí nén từ bình chứa đi qua một lỗ tiết lưu nhỏ (bleed hole) trên màng van để đi vào khoang trên. Do diện tích chịu áp của khoang trên lớn hơn khoang dưới, lực ép đẩy màng van bịt chặt cổng xả. Van ở trạng thái đóng hoàn toàn.

• Bước 2 - Phát tín hiệu kích hoạt: Bộ điều khiển gửi một xung điện ngắn (thường từ $50 - 150 \text{ ms}$) đến cuộn coil điện từ.

• Bước 3 - Mở pilot & Xả áp khoang trên: Lực từ trường hút ty van pilot nhấc lên, mở đường xả phụ để thoát khí từ khoang trên ra ngoài khí quyển. Áp suất khoang trên sụt giảm đột ngột.

• Bước 4 - Mở van cực nhanh & Tạo xung khí: Áp suất khí nén cao ở khoang dưới lập tức đẩy màng van vọt lên, mở toang cổng xả chính. Toàn bộ lượng khí nén tích tụ được giải phóng vào ống thổi với vận tốc cực lớn, tạo nên sóng xung kích giũ sạch bụi trên túi lọc.

• Bước 5 - Đóng van khôi phục trạng thái: Ngắt tín hiệu điện, pilot đóng lại, khí nén lại đi qua lỗ tiết lưu làm đầy khoang trên và ép màng van đóng kín cổng xả, kết thúc một chu kỳ.

Các Loại Pulse Jet Valve Phổ Biến

Dựa vào cấu trúc lắp đặt và phương thức điều khiển, Pulse Jet Valve được phân thành các nhóm chính:

1. Pulse Jet Valve dạng góc (Right Angle Valve)

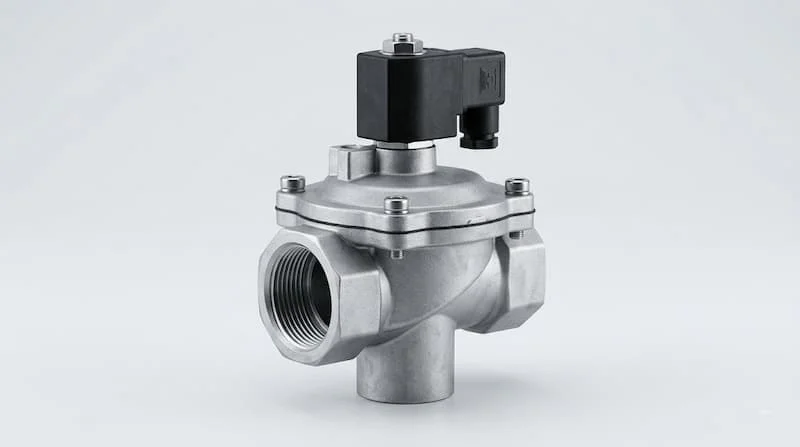

Là loại thiết kế phổ biến nhất trên thị trường với cổng vào và cổng ra vuông góc $90^\circ$. Thiết kế này tối ưu hóa đường đi của khí nén từ bình chứa hạ xuống ống thổi phía dưới, giảm thiểu tổn thất áp suất và rất dễ bố trí trên thành bình tích khí.

2. Pulse Jet Valve dạng kết nối ren (Threaded Valve)

Sử dụng các chuẩn ren tiêu chuẩn (BSP/NPT) ở cả cổng vào và ra. Loại van này cực kỳ linh hoạt, dễ dàng lắp đặt, tháo cắm và thay thế bảo trì, thích hợp cho các hệ thống lọc bụi cỡ vừa và nhỏ.

3. Pulse Jet Valve dạng mặt bích / Khớp cắm nhanh (Dress Nut / Flanged Valve)

Không dùng đường ren mà dùng khớp cắm ống vặn đai ốc hoặc bích nối. Thiết kế này giúp việc tháo lắp khỏi đường ống cực kỳ nhanh chóng mà không cần quay toàn bộ thân van, rất thích hợp cho các hệ thống công nghiệp lớn có hàng trăm van.

4. Pulse Jet Valve điều khiển điện từ tích hợp (Integral Solenoid) vs Điều khiển từ xa (Remote Pilot)

• Coil tích hợp: Cuộn coil nằm trực tiếp trên thân van. Phù hợp cho đa số môi trường tiêu chuẩn.

• Remote Pilot: Cuộn coil đặt trong một hộp điều khiển tập trung riêng (tránh cháy nổ, chịu nhiệt cao), kết nối với van bằng ống khí nhỏ. Thường dùng trong môi trường dễ cháy nổ hoặc nhiệt độ cực cao.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Pulse Jet Valve

Để lựa chọn đúng loại van mang lại hiệu quả xả sạch nhất mà không gây lãng phí khí nén, kỹ sư vận hành cần phân tích kỹ 7 thông số sau:

• Kích thước van (Port Size): Phổ biến từ $3/4'', 1'', 1.5'', 2'', 2.5''$ đến $3''$. Van lớn hơn cấp lưu lượng xung cao hơn, nhưng phải chọn phù hợp với đường kính túi lọc và thể tích bình tích khí.

• Hệ số lưu lượng xả ($Cv$ / $Kv$): Đánh giá tốc độ xả khí của van. $Cv$ càng cao thì năng lượng giũ bụi tạo ra trong khoảng thời gian ngắn càng mạnh.

• Áp suất làm việc (Operating Pressure): Thường nằm trong khoảng $0.3 - 8.6 \text{ bar}$. Cần đảm bảo áp suất khí nén thực tế của nhà máy nằm trong dải làm việc an toàn của van.

• Điện áp cuộn Coil (Supply Voltage): Chọn đúng loại theo chuẩn của tủ điều khiển: 24V DC (an toàn, phổ biến trong PLC), 220V AC (điện lưới), hoặc 110V AC, 24V AC.

• Thời gian phản hồi (Response Time): Van tiêu chuẩn chất lượng phải mở hoàn toàn trong dưới $40 \text{ ms}$.

• Cấp bảo vệ chống nước/bụi: Chuẩn IP65/IP67 cho cuộn coil để hoạt động bền bỉ ngoài trời.

So Sánh Pulse Jet Valve Với Van Điện Từ Thông Thường

Nhiều đơn vị vận hành thường nhầm lẫn giữa Pulse Jet Valve và các dòng van điện từ khí nén thông thường (Solenoid Valve 2/2). Bảng so sánh dưới đây sẽ làm rõ sự khác biệt cốt lõi:

Lời khuyên chuyên gia: Tuyệt đối không thay thế Pulse Jet Valve bằng van điện từ thông thường. Van điện từ phổ thông không thể mở đủ nhanh để tạo ra sóng xung kích giũ bụi, dẫn đến lãng phí khí nén mà túi lọc vẫn bị bít tắc.

Pulse Jet Valve Được Sử Dụng Ở Đâu?

Pulse Jet Valve công nghiệp là linh kiện không thể thiếu trong các nhà máy có phát sinh bụi mịn và yêu cầu xử lý khí thải nghiêm ngặt:

• Nhà máy sản xuất xi măng: Lọc bụi nghiền clinker, bụi đóng bao và bụi lò quay.

• Ngành luyện kim & Nhà máy thép: Xử lý khói bụi từ lò hồ quang, lò đúc kim loại.

• Nhà máy chế biến gỗ & Mdf: Thu gom bụi mùn cưa, bụi mịn từ máy chà nhám.

• Nhà máy sản xuất thức ăn chăn nuôi: Kiểm soát bụi phát sinh trong quá trình nghiền nông sản và đóng bao.

• Ngành dược phẩm & Thực phẩm: Thu hồi bột nguyên liệu, duy trì môi trường phòng sạch.

• Nhà máy nhiệt điện & Hóa chất: Lọc bụi tro bay, xử lý khí thải hóa chất độc hại.

Những Sai Lầm Thường Gặp Khi Chọn Pulse Jet Valve

Việc chọn sai thông số kỹ thuật không chỉ gây lãng phí chi phí đầu tư mà còn làm giảm tuổi thọ của toàn bộ hệ thống xử lý bụi. Dưới đây là 5 sai lầm phổ biến nhất:

1. Chỉ chọn van theo kích thước đường ống hiện có: Van $1.5''$ của thương hiệu này có thể có hệ số $Cv$ thấp hơn van $1''$ của thương hiệu cao cấp. Hãy dựa vào lưu lượng xả ($Cv$) thay vì chỉ nhìn vào cỡ ren.

2. Cài đặt thời gian xung quá dài: Thời gian mở van lý tưởng chỉ từ $50 - 100 \text{ ms}$. Nếu để van mở kéo dài $500 \text{ ms}$, lượng khí nén xả ra sau $100 \text{ ms}$ đầu tiên hoàn toàn không có tác dụng giũ bụi mà chỉ làm sụt áp bình chứa vô ích.

3. Bỏ qua yếu tố nhiệt độ môi trường: Chọn van màng NBR tiêu chuẩn lắp cho hệ thống lọc bụi lò hơi nhiệt độ $150^\circ\text{C}$ sẽ làm màng van bị lão hóa, giòn gãy chỉ sau vài ngày sử dụng.

4. Sử dụng khí nén chứa nhiều nước và dầu: Khí nén không qua bộ sấy sẽ mang nước và dầu bám vào khoang màng van, gây kẹt ty pilot và làm thối màng cao su.

5. Chọn sai điện áp coil gây cháy cuộn từ: Cấp điện 220VAC vào coil 24VDC sẽ làm cháy ngay lập tức.

Cách Chọn Pulse Jet Valve Phù Hợp

Hãy thực hiện từng bước theo quy trình chuẩn kỹ thuật sau để chọn đúng loại Pulse Jet Valve cho nhà máy của bạn:

• Bước 1: Xác định đường kính ($D$) và chiều dài ($L$) của túi lọc bụi đang sử dụng.

• Bước 2: Tính toán lưu lượng khí nén xung cần thiết dựa trên diện tích bề mặt túi và loại bụi (bụi bám dính hay bụi xốp).

• Bước 3: Lựa chọn kích thước van dựa vào bảng tra $Cv$ của nhà sản xuất (Ví dụ: Túi dài $> 3\text{m}$ thường cần van từ $1.5''$ trở lên).

• Bước 4: Kiểm tra áp suất khí nén cấp từ máy nén khí (thường là $4 - 6 \text{ bar}$).

• Bước 5: Xác định kiểu kết nối thuận tiện nhất cho việc thi công (Góc ren, cắm nhanh hay bích).

• Bước 6: Chọn điện áp điều khiển đồng bộ với tủ PLC (ưu tiên $24\text{VDC}$ cho tính an toàn).

• Bước 7: Kiểm tra nhiệt độ làm việc thực tế để chọn vật liệu màng NBR hay Viton.

Checklist Kiểm Tra Khi Pulse Jet Valve Hoạt Động Không Hiệu Quả

Khi phát hiện chênh áp hệ thống lọc bụi tăng cao bất thường hoặc nghe thấy tiếng giũ xả yếu, hãy dùng bảng checklist này để khoanh vùng sự cố:

• Điện áp cấp: Đo điện áp tại cuộn coil khi có tín hiệu giũ xem có bị sụt áp không?

• Tình trạng Coil: Dùng đồng hồ đo điện trở cuộn dây xem có bị đứt hoặc chập cháy không?

• Áp suất khí nén: Áp suất bình tích khí có đạt mức tối thiểu ($> 3 \text{ bar}$) không?

• Kiểm tra màng van: Tháo nắp van kiểm tra màng cao su có bị rách, thủng hoặc biến dạng không?

• Lỗ tiết lưu màng van: Xem lỗ tiết lưu nhỏ trên màng van có bị tắc do cặn bẩn khí nén không?

• Ty van Pilot: Kiểm tra lò xo và ty pilot có bị kẹt do gỉ sét hay không?

• Thời gian cài đặt: Thời gian xả xung ($On-time$) và khoảng cách giữa các lần giũ ($Off-time$) trên bộ điều khiển đã tối ưu chưa?

Câu Hỏi Thường Gặp Về Pulse Jet Valve (FAQ)

Van giũ bụi là gì?

Van giũ bụi là thiết bị điều khiển xả xả nhanh luồng khí nén áp suất cao vào túi lọc bụi, tạo ra tác động cơ học giúp rung lắc và đánh tan màng bụi bám ngoài bề mặt túi.

Bao lâu thì nên thay màng van giũ bụi?

Màng van chất lượng tốt có tuổi thọ bình thường từ 1 đến 2 triệu lần giũ (tương đương 1 - 3 năm vận hành tùy tần suất). Bạn nên có kế hoạch thay màng định kỳ khi phát hiện van bị rò rỉ khí continuous.

Điện áp coil van giũ bụi loại nào tốt nhất?

Loại 24V DC hiện nay được các nhà máy ưu tiên sử dụng nhất nhờ độ an toàn cao cho kỹ thuật viên, ít bị nhiễu tín hiệu và dễ dàng kết nối trực tiếp với các mô-đun ngõ ra của PLC.

Vì sao van giũ bụi xả khí liên tục không đóng lại được?

Hiện tượng này chủ yếu do 3 nguyên nhân: Màng van bị rách, lỗ tiết lưu trên màng bị tắc làm áp suất khoang trên không đè xuống được, hoặc do rác cặn cơ học kẹt ngay cửa van pilot.

Van Giũ Bụi – Thành Phần Quan Trọng Của Hệ Thống Lọc Bụi

Một hệ thống lọc bụi công nghiệp dù có quy mô lớn đến đâu cũng không thể vận hành trơn tru nếu thiếu đi sự hoạt động chính xác của các bộ van giũ bụi. Lựa chọn đúng chủng loại van, sử dụng màng van chất lượng và cài đặt thông số xung hợp lý là chìa khóa giúp doanh nghiệp duy trì năng suất sản xuất, tiết kiệm khí nén và tối ưu chi phí vận hành lâu dài.

Khi tìm mua thiết bị, hãy ưu tiên chọn lựa nhà cung cấp có đầy đủ Catalogue, Datasheet kỹ thuật và cam kết linh kiện màng van thay thế chính hãng.

BẠN ĐANG TÌM GIẢI PHÁP TỐI ƯU CHO HỆ THỐNG GIỮ BỤI?

Chúng tôi chuyên phân phối các dòng van giũ bụi công nghiệp chính hãng (dạng góc, cắm nhanh, màng đôi chịu nhiệt) cùng cuộn coil, màng van thay thế và bộ điều khiển timer chuẩn kỹ thuật.

Liên hệ ngay hôm nay, cung cấp thông số Số lượng túi + Kích thước túi + Điện áp điều khiển để nhận báo giá cạnh tranh nhất đối với van giũ bụi.
