DIN Flange PN16 Là Gì? Tiêu Chuẩn Vàng Cho Hệ Thống Áp Lực Trung Bình

Trong quá trình thi công và lắp đặt đường ống công nghiệp, không ít kỹ sư gặp phải tình huống trớ trêu: mặt bích mua về không khớp lỗ bulong với van, hoặc nghiêm trọng hơn là hệ thống bị rò rỉ, nứt vỡ do không chịu được áp suất vận hành thực tế. Nguyên nhân gốc rễ thường nằm ở việc thiếu hiểu biết sâu sắc về các tiêu chuẩn kỹ thuật, đặc biệt là thông số din flange pn16.

Việc nhầm lẫn giữa các tiêu chuẩn như DIN, ANSI hay JIS không chỉ gây lãng phí thời gian, chi phí mà còn tiềm ẩn nguy cơ mất an toàn cháy nổ, vận hành. DIN flange PN16 hiện là một trong những tiêu chuẩn phổ biến nhất tại Việt Nam và Châu Âu, đóng vai trò "xương sống" cho các hệ thống cấp thoát nước và HVAC. Vậy PN16 thực chất nghĩa là gì? Tại sao nó lại trở thành quy chuẩn bắt buộc trong nhiều công trình trọng điểm? Bài viết này sẽ phân tích chi tiết từ cấu tạo đến ứng dụng thực tiễn của dòng mặt bích này dưới góc nhìn chuyên gia.

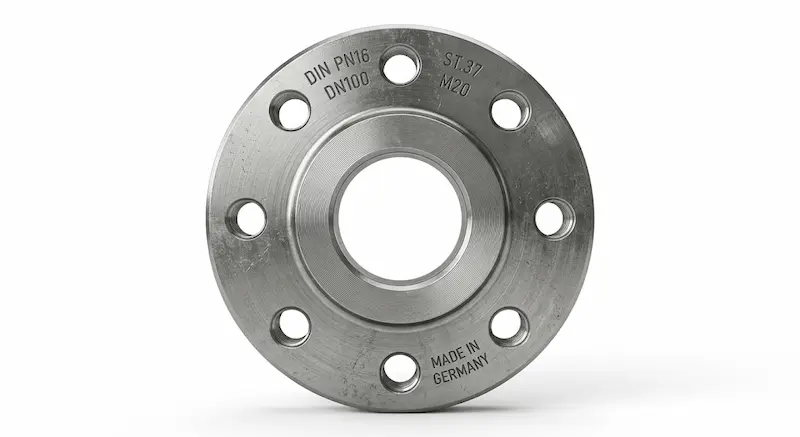

DIN Flange PN16 Là Gì?

DIN flange PN16 là loại mặt bích được sản xuất và kiểm định dựa trên tiêu chuẩn DIN (Deutsches Institut für Normung - Viện Tiêu chuẩn Đức), một hệ thống quy chuẩn kỹ thuật khắt khe của Châu Âu.

Để hiểu rõ hơn, chúng ta cần bóc tách hai thành phần chính:

• DIN: Khẳng định mặt bích tuân thủ các quy định về kích thước, số lỗ bulong, độ dày và vật liệu theo chuẩn Đức/Châu Âu.

• PN16: Viết tắt của Pressure Nominal 16. Đây là chỉ số áp suất danh nghĩa, cho biết mặt bích có khả năng làm việc liên tục ở áp suất tối đa là 16 bar (tương đương khoảng $1.6 MPa$ hoặc $16.32 kg/cm^2$) trong điều kiện nhiệt độ tiêu chuẩn.

Nói một cách đơn giản, nếu hệ thống của bạn vận hành ở mức áp suất trung bình, din flange pn16 chính là giải pháp kết nối an toàn và đồng bộ nhất.

Nguyên Lý Hoạt Động Của Mặt Bích DIN PN16

Về cơ bản, một bộ kết nối tiêu chuẩn bao gồm: mặt bích, bộ bulong đai ốc và gioăng làm kín. Nguyên lý hoạt động của chúng dựa trên sự chuyển hóa lực siết cơ học thành áp suất bề mặt.

Khi các bulong được siết chặt, hai mặt bích DIN PN16 sẽ ép sát vào nhau, nén chặt lớp gioăng ở giữa. Nhờ thiết kế độ dày đĩa bích và vành bích tuân thủ nghiêm ngặt tiêu chuẩn DIN, lực ép được dàn đều lên toàn bộ bề mặt tiếp xúc, ngăn chặn hoàn toàn sự rò rỉ lưu chất ra bên ngoài.

Tại sao PN16 chịu được áp lực 16 bar? Đó là nhờ sự tính toán khoa học về độ dày của thép và số lượng lỗ bulong. So với các dòng PN6 hay PN10, mặt bích PN16 có cấu tạo dày dặn hơn, đảm bảo không bị biến dạng hay cong vênh dưới sức ép liên tục của dòng chảy.

Các Loại DIN Flange PN16 Phổ Biến

Dựa trên hình dáng và phương thức kết nối với đường ống, din flange pn16 được chia thành các dòng chính sau:

1. Welding Neck (Mặt bích hàn cổ): Có phần cổ dài, được hàn đối đầu với ống. Loại này truyền ứng suất vào ống tốt nhất, cực bền trong môi trường áp suất cao và rung động mạnh.

2. Slip-On (Mặt bích lồng): Ống được lồng vào trong mặt bích và hàn cả hai mặt (trong và ngoài). Đây là loại phổ biến nhất vì dễ lắp đặt và giá thành hợp lý.

3. Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để đóng kín các đầu ống hoặc ngăn cách các đoạn ống khi cần bảo trì định kỳ.

4. Threaded Flange (Mặt bích ren): Kết nối bằng các vòng ren bên trong lòng bích. Ưu điểm là không cần hàn, phù hợp cho các khu vực dễ cháy nổ hoặc ống kích thước nhỏ.

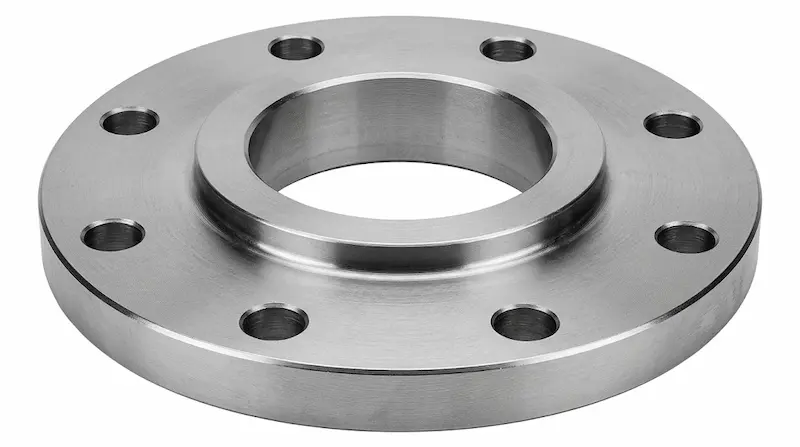

Thông Số Kỹ Thuật DIN Flange PN16

Việc nắm vững bảng thông số là điều kiện tiên quyết để chọn đúng phụ kiện. Các chỉ số cốt lõi của din flange pn16 bao gồm:

• DN (Diameter Nominal): Đường kính danh nghĩa của ống (ví dụ: DN50, DN100, DN250...).

• D (Outer Diameter): Đường kính ngoài tổng thể của mặt bích.

• K (Bolt Circle Diameter): Đường kính của vòng tròn đi qua tâm các lỗ bulong.

• n x L: Số lượng lỗ (n) và đường kính lỗ bulong (L).

Bảng kích thước mặt bích DIN PN16 tham khảo

So Sánh DIN PN16 Với Các Tiêu Chuẩn Khác

Một sai lầm kinh điển là cho rằng các loại mặt bích có cùng kích thước ống thì có thể thay thế cho nhau. Thực tế hoàn toàn ngược lại:

• DIN PN16 vs ANSI (Mỹ): DIN dùng hệ mét (mm) và áp suất bar, ANSI dùng hệ inch và Class (150, 300...). Khoảng cách lỗ bulong của hai chuẩn này hoàn toàn lệch nhau, không thể lắp chung.

• DIN PN16 vs DIN PN10: Cùng chuẩn DIN nên đường kính ngoài có thể giống nhau ở một số kích cỡ, nhưng độ dày đĩa bích và số lỗ bulong thường khác nhau (đặc biệt từ DN200 trở lên). Sử dụng PN10 cho hệ thống PN16 sẽ gây nứt vỡ mối nối.

• DIN vs JIS (Nhật Bản): JIS có cấu trúc lỗ bulong khác biệt hoàn toàn so với DIN. Việc cố tình "chế" lỗ để lắp chung sẽ làm giảm khả năng chịu lực của hệ thống.

Ứng Dụng Thực Tế Của DIN Flange PN16

Nhờ tính ổn định và khả năng chịu áp lực khá tốt, din flange pn16 xuất hiện dày đặc trong:

• Hệ thống cấp nước đô thị: Kết nối các đường ống dẫn nước sạch chính trong thành phố.

• Xử lý nước thải: Dùng trong các nhà máy xử lý nước thải công nghiệp và dân dụng.

• Hệ thống HVAC: Liên kết đường ống nước nóng, nước lạnh trong hệ thống điều hòa không khí trung tâm của các tòa nhà cao tầng.

• Công nghiệp thực phẩm & đồ uống: Thường sử dụng mặt bích PN16 bằng inox để đảm bảo vệ sinh và chịu được áp suất tẩy rửa hệ thống.

Khi Nào Nên Dùng DIN PN16?

Bạn nên ưu tiên lựa chọn din flange pn16 khi:

1. Áp suất hệ thống dưới 16 bar: Đây là ngưỡng an toàn lý tưởng. Nếu áp suất vượt quá mức này, bạn buộc phải nâng cấp lên PN25 hoặc PN40.

2. Thiết kế theo chuẩn Châu Âu: Nếu van, máy bơm hoặc máy nén khí của bạn được nhập khẩu từ Đức, Ý hoặc Thổ Nhĩ Kỳ, chắc chắn bạn cần mặt bích chuẩn DIN để đồng bộ.

3. Công trình yêu cầu độ bền cao: PN16 có độ dày tốt, chống chịu được các hiện tượng va đập thủy lực nhẹ tốt hơn hẳn dòng PN10.

Sai Lầm Thường Gặp Khi Thi Công

• Nhầm lẫn PN10 và PN16: Nhìn bề ngoài chúng khá giống nhau, nhưng lắp nhầm sẽ khiến hệ thống rò rỉ khi áp suất tăng cao.

• Bỏ qua kiểm tra bulong: Dùng bulong quá nhỏ hoặc quá ngắn so với lỗ bích DIN sẽ khiến mối nối bị lỏng lẻo.

• Siết bulong không đều: Nếu không siết đối xứng, mặt bích sẽ bị vênh, làm hỏng gioăng và gây rò rỉ tức thì.

Cách Chọn DIN Flange PN16 Phù Hợp: Checklist

Để tránh mua sai hàng, hãy luôn mang theo checklist này:

• [ ] Xác định DN: Đường kính ống của bạn là bao nhiêu (ví dụ: ống phi 114mm tương đương DN100).

• [ ] Xác định áp lực: Áp suất làm việc thực tế và áp suất thử của hệ thống có nằm trong ngưỡng 16 bar không?

• [ ] Kiểm tra vật liệu: Thép carbon (A105) cho nước lạnh/PCCC, Inox (304/316) cho hóa chất, hoặc thép mạ kẽm cho nước sạch.

• [ ] Kiểm tra tiêu chuẩn: Chắc chắn là chuẩn DIN (hoặc EN 1092-1 - tiêu chuẩn tương đương của EU).

Lưu Ý Khi Lắp Đặt DIN Flange PN16

1. Vệ sinh bề mặt: Đảm bảo mặt bích sạch sẽ, không rỉ sét hay có vết xước sâu ở phần tiếp xúc với gioăng.

2. Siết lực theo hình sao: Luôn siết các cặp bulong đối diện nhau để lực ép dàn đều 360 độ.

3. Sử dụng gioăng chuẩn: Với PN16, nên dùng gioăng cao su chịu áp hoặc gioăng chì (graphite) để đảm bảo độ kín tốt nhất.

4. Kiểm tra độ phẳng: Hai mặt bích phải song song tuyệt đối trước khi siết bulong.

Câu Hỏi Thường Gặp (FAQ)

PN16 có nghĩa là gì?

Nó có nghĩa là áp suất danh nghĩa 16 bar. Đây là mức áp suất tối đa mà mặt bích có thể chịu tải trong điều kiện làm việc tiêu chuẩn.

DIN PN16 có dùng cho hệ thống PCCC được không?

Có, rất phổ biến. Tuy nhiên, cần kiểm tra xem các thiết bị đầu cuối như họng nước hay máy bơm PCCC đang dùng chuẩn gì (JIS hay DIN) để mua bích cho đồng bộ.

Sự khác biệt giữa DIN 2576 và DIN 2502 là gì?

DIN 2576 thường dùng cho chuẩn áp lực PN10, trong khi DIN 2502 là quy chuẩn dành riêng cho mặt bích phẳng PN16. Hãy chú ý mã số này trên sản phẩm.

Có cần dùng gioăng cho mặt bích PN16 không?

Bắt buộc. Không có gioăng, hai bề mặt kim loại không thể kín khít hoàn toàn dưới áp lực 16 bar.

Kết luận

Việc lựa chọn đúng din flange pn16 không chỉ là vấn đề về kích thước, mà là sự bảo đảm cho an toàn và tuổi thọ của toàn bộ công trình. Bằng cách hiểu rõ thông số kỹ thuật, so sánh chuẩn xác với các tiêu chuẩn khác và tuân thủ quy trình lắp đặt, bạn sẽ loại bỏ hoàn toàn các rủi ro về rò rỉ hay lệch chuẩn.
