Valve ANSI: Tiêu Chuẩn Vàng Trong Thiết Kế Và Lựa Chọn Van Công Nghiệp Áp Lực Cao

Trong việc thiết kế, vận hành và quản lý vật tư tại các dự án hạ tầng công nghiệp nặng, việc đảm bảo tính đồng bộ và hệ số an toàn cơ học cho mạng lưới đường ống luôn là ưu tiên hàng đầu của các kỹ sư. Một trong những sai lầm phổ biến nhưng để lại hậu quả nghiêm trọng nhất chính là sự mơ hồ trong việc xác định tiêu chuẩn chế tạo của các thiết bị gác cổng. Đối với các dòng lưu chất thông thường, sai số kỹ thuật có thể chỉ gây ra những tổn thất nhỏ. Tuy nhiên, tại các môi trường có tính chất vận hành khắc nghiệt, việc trang bị dòng van đạt chuẩn valve ansi chính là chốt chặn quyết định sự thành bại của dự án. Không chỉ đơn thuần là bộ thông số kích thước hình học, hệ tiêu chuẩn này là thước đo chuẩn mực quốc tế về khả năng chịu tải nhiệt động học và cơ học. Bài viết dưới đây sẽ phân tích chi tiết sâu sắc từ góc nhìn chuyên gia về cấu trúc kỹ thuật, dải phân cấp áp lực và các lưu ý cốt lõi giúp doanh nghiệp đưa ra quyết định đầu tư chính xác, an toàn và tối ưu kinh tế nhất.

Vì Sao Tiêu Chuẩn ANSI Quan Trọng Trong Lựa Chọn Van Công Nghiệp?

Bối cảnh vận hành thực tế tại các công trình trọng điểm

Tại các dự án hạ tầng lớn như nhà máy lọc hóa chất, trung tâm nhiệt điện bão hòa, hệ thống khai thác dầu khí và mạng lưới phân phối hơi nóng áp lực cao, các thiết bị cơ khí luôn phải hoạt động trong trạng thái cận kề giới hạn chịu lực. Việc lựa chọn sai tiêu chuẩn kỹ thuật hoặc không đồng bộ mã hình học của hệ thống kết nối sẽ ngay lập tức kích hoạt chuỗi sự cố nguy hiểm:

• Gây rò rỉ lưu chất độc hại hoặc khí gas dễ cháy ra môi trường.

• Đe dọa nghiêm trọng đến an toàn vận hành và tính mạng của công nhân kỹ thuật.

• Làm biến dạng, phá hủy cấu trúc hình học của các thiết bị đắt tiền phía sau.

• Làm leo thang chi phí bảo trì và tổn thất kinh tế do phải dừng máy đột xuất.

Thực trạng sai lầm phổ biến trong công tác thu mua

Một thực tế đáng ngại hiện nay là nhiều kỹ sư hiện trường và bộ phận thu mua chỉ tập trung quan tâm đến đường kính danh nghĩa của đường ống mà hoàn toàn bỏ qua bản chất của tiêu chuẩn ansi cho van công nghiệp cùng các cấp áp lực tương ứng. Việc lắp ráp một chiếc van có kích thước vừa vặn về mặt hình học nhưng sai lệch về khả năng chịu áp Class sẽ dẫn đến thảm họa phá hủy cơ học khi hệ thống tăng tải, gây tổn thất hàng tỷ đồng cho doanh nghiệp.

Valve ANSI Là Gì?

Định nghĩa bản chất kỹ thuật theo quy chuẩn quốc tế

Theo định nghĩa chuẩn mực ngành cơ khí, valve ansi là gì? Đây là thuật ngữ chuyên dụng dùng để chỉ tất cả các dòng van công nghiệp (van cổng, van bi, van cầu) được tính toán thiết kế, đúc phôi và thử nghiệm áp lực nghiêm ngặt theo các bộ quy chuẩn của Viện Tiêu chuẩn Quốc gia Hoa Kỳ (American National Standards Institute). Hệ tiêu chuẩn này thường liên kết chặt chẽ với các bộ quy định kỹ thuật của Hiệp hội Kỹ sư Cơ khí Hoa Kỳ như ASME B16.5 (cho mặt bích) và ASME B16.34 (cho cấu trúc van).

Bản chất quy định cốt lõi của hệ tiêu chuẩn Mỹ

Hệ quy chuẩn này không chỉ dừng lại ở việc định hình kích thước lắp ráp mà còn kiểm soát chặt chẽ bốn yếu tố kỹ thuật nền tảng:

• Quy cách hình học chi tiết của mặt bích kết nối (đường kính vòng tâm lỗ, số lượng lỗ bu-lông).

• Phân cấp áp lực làm việc định mức theo các dải Class từ thấp đến siêu cao.

• Biểu đồ tương quan giữa năng lực chịu áp và nhiệt độ vận hành thực tế của từng loại vật liệu.

• Các yêu cầu khắt khe về phương pháp kiểm tra không phá hủy (NDT) và thử áp lực vỏ van.

Sự nghiêm ngặt này bảo đảm mọi thiết bị dán nhãn đạt chuẩn ANSI đều sở hữu một tính đồng bộ cơ học tuyệt đối và hệ số an toàn vượt trội khi tích hợp vào hệ thống đường ống toàn cầu.

ANSI Hoạt Động Như Thế Nào Trong Hệ Thống Van?

Vai trò chuẩn hóa hạ tầng cơ khí

Sự hiện diện của hệ quy chuẩn này đóng vai trò như một ngôn ngữ kỹ thuật chung trên toàn cầu, giúp chuẩn hóa toàn diện các cấu kiện cơ khí, đơn giản hóa công tác thay thế sửa chữa trục trặc, đồng bộ hóa tuyệt đối các mối nối liên kết và bảo đảm hệ thống vận hành liên tục trong nhiều thập kỷ mà không sợ lỗi thời về quy cách vật tư.

Nguyên lý phân cấp định lượng vận hành

Để đáp ứng chính xác từng điều kiện môi chất khác nhau, mỗi một thiết bị van công nghiệp khi xuất xưởng đều được định danh rõ ràng dựa trên ba trục tọa độ kỹ thuật cốt lõi:

• Phân cấp áp lực (ANSI Class): Định vị khả năng chịu tải áp suất nén cơ học của buồng van.

• Kích thước danh nghĩa: Xác định thông thủy đường kính lòng ống dẫn.

• Bản chất phôi vật liệu đúc: Xác định giới hạn chịu nhiệt và tính kháng hóa chất của thiết bị.

Sự kết hợp đồng bộ của ba yếu tố này giúp kỹ sư dễ dàng tra cứu biểu đồ kỹ thuật để đưa ra cấu hình van tối ưu nhất cho từng vị trí phân đoạn công nghệ.

Các Loại Valve ANSI Phổ Biến Hiện Nay

Dựa trên cấu trúc hình học của bộ phận đóng mở và mục đích kiểm soát dòng lưu chất, thiết bị được phân chia thành năm dòng sản phẩm chiến lược sau:

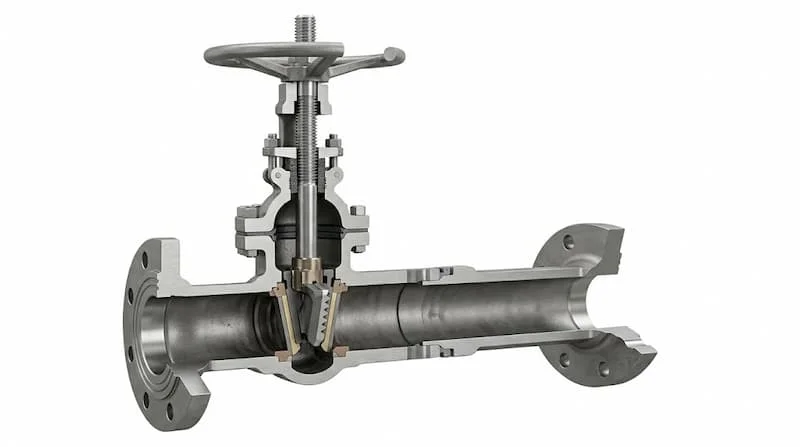

1. ANSI Gate Valve (Van cổng chuẩn ANSI)

Dòng thiết bị chuyên dụng cho các trục đường ống dẫn chính với chức năng đóng hoặc mở thông thủy hoàn toàn dòng lưu chất. Thiết kế của dòng ansi gate valve sử dụng cánh van dạng cửa sập tịnh tiến lên xuống, giúp loại bỏ hoàn toàn hiện tượng cản trở dòng chảy khi mở hoàn toàn, giữ nguyên vẹn áp lực và lưu lượng của trạm bơm.

2. ANSI Globe Valve (Van cầu chuẩn ANSI)

Thiết bị kiểm soát dòng chảy có cấu trúc lòng van hình chữ ngã đặc trưng. Dòng ansi globe valve là giải pháp tối ưu cho các ứng dụng tiết lưu, điều tiết tỷ lệ lượng môi chất đi qua nhờ hành trình tuyến tính chính xác của đĩa van chịu lực, chịu được sự xối mòn mạnh của dòng lưu chất cao áp.

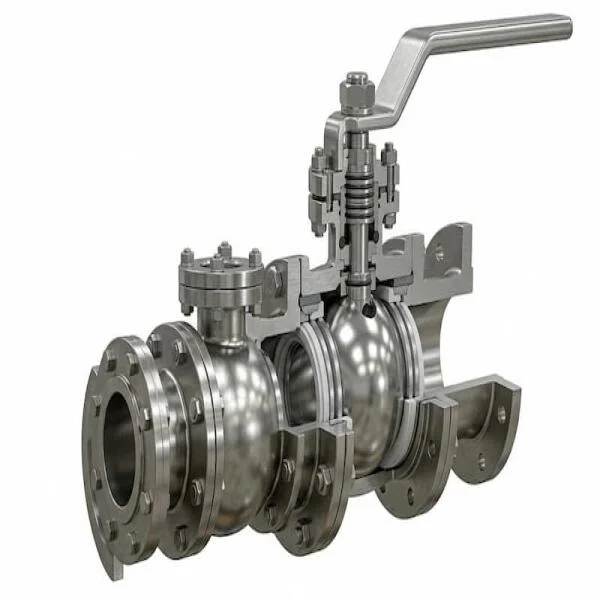

3. ANSI Ball Valve (Van bi chuẩn ANSI)

Dòng van đóng ngắt nhanh thông dụng nhờ cơ cấu quả bi đúc rỗng tâm xoay góc 90 độ. Thiết bị ansi ball valve rất được ưa chuộng nhờ tốc độ đóng mở cơ động, độ kín khít cơ học của gioăng PTFE tuyệt đối, chặn đứng hoàn toàn nguy cơ rò rỉ môi chất.

4. ANSI Check Valve (Van một chiều chuẩn ANSI)

Thiết bị bảo vệ an toàn hoạt động hoàn toàn tự động dựa trên áp lực thủy động học của môi chất. Van thực hiện nhiệm vụ ngăn chặn triệt để hiện tượng dòng chảy ngược, triệt tiêu xung lực búa nước bảo vệ cánh máy bơm và các thiết bị đo đạc nhạy cảm.

5. ANSI Butterfly Valve (Van bướm chuẩn ANSI)

Dòng van có kết cấu siêu phẳng, đĩa van dạng cánh bướm xoay quanh trục tâm. Thiết bị sở hữu trọng lượng nhẹ, kích thước tinh gọn giúp tiết kiệm đáng kể không gian lắp đặt và chi phí đầu tư vật tư phụ trợ cho chủ đầu tư.

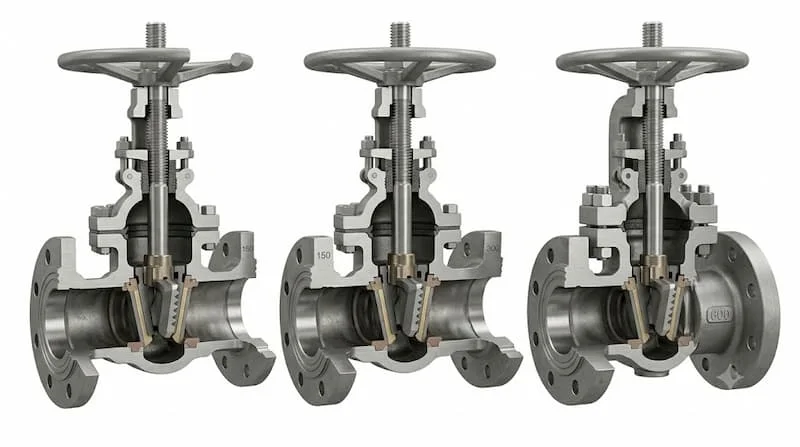

Các Cấp Áp Lực ANSI Class Phổ Biến

Năng lực chịu tải của thiết bị được phân định rõ ràng thông qua chỉ số ansi class 150 300 600, phân dải thành bốn phân khúc công nghệ chính:

1. Phân cấp ANSI Class 150

Là phân cấp áp lực phổ thông nhất, thường được ứng dụng rộng rãi trong các hệ thống xử lý nước sạch, đường ống thông gió làm mát HVAC, mạng lưới khí nén áp lực thấp của các nhà xưởng chế tạo và hạ tầng dân dụng.

2. Phân cấp ANSI Class 300

Dải áp lực trung cao chuyên dụng cho các trục đường ống dẫn hơi nóng bão hòa, hệ thống lò hơi công nghiệp, các dây chuyền sản xuất công nghiệp nặng yêu cầu độ bền cơ học và chịu nhiệt dẻo dai.

3. Phân cấp ANSI Class 600

Phân khúc chịu lực nén cao áp, thiết kế dày dặn từ các phôi thép đúc đặc chủng để ứng dụng trực tiếp trong các mạng lưới khai thác dầu khí thô, nhà máy hóa chất có tính chất môi chất ăn mòn sâu và áp suất lớn.

4. Phân cấp ANSI Class 900 – 2500

Phân khúc siêu cao áp, là đỉnh cao của kỹ thuật đúc cơ khí. Dòng van này chỉ xuất hiện tại các vị trí ngặt nghèo nhất như tua-bin nhiệt điện siêu tới hạn, hệ thống thủy lực đặc chủng với áp lực vận hành lên đến hàng trăm bar.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Valve ANSI

Khi thực hiện công tác lập hồ sơ nghiệm thu vật tư đầu vào cho công trình, các kỹ sư cần đặc biệt lưu ý kiểm tra tính đồng bộ của các dải thông số kỹ thuật định lượng sau:

• Kích thước đường kính danh nghĩa: Định danh hoàn toàn theo hệ inch của Mỹ bao gồm 1/2 inch, 3/4 inch, 1 inch cho hệ ống nhánh và mở rộng lên đến 2 inch, 4 inch, 8 inch, 12 inch cho các trục ống tổng phân phối.

• Cấu hình phôi vật liệu chế tạo: Gang xám chịu lực, thép carbon chịu áp nhiệt độ cao (A216 WCB), inox 304, inox 316 kháng axit hoặc các dòng thép hợp kim đặc chủng chống mài mòn.

• Phương thức liên kết kỹ thuật cơ học: Hệ kết nối mặt bích tiêu chuẩn ASME B16.5, mối nối ren tiêu chuẩn NPT, phương pháp hàn giáp mối Butt Weld (BW) hoặc hàn lồng Socket Weld (SW) dành cho hệ siêu cao áp.

So Sánh Valve ANSI Và Valve DIN

Để giúp các nhà thầu không bị râu ông nọ cắm cằm bà kia khi phối trộn vật tư từ nhiều nguồn quốc gia, dưới đây là bảng đối chiếu tính năng kỹ thuật chi tiết giữa hai hệ tiêu chuẩn phổ biến nhất:

Tại Sao ANSI Được Sử Dụng Nhiều Trong Dầu Khí Và Năng Lượng?

Không phải ngẫu nhiên mà hệ quy chuẩn của Mỹ lại trở thành luật bất thành văn tại các dự án dầu khí và năng lượng toàn cầu. Bản chất nằm ở ba lý do chiến lược:

Hệ số an toàn cơ học vượt trội và khả năng chịu tải khắc nghiệt

Các dòng van chế tạo theo tiêu chuẩn này sở hữu độ dày vách buồng van lớn hơn, biên độ dung sai cơ học cực nhỏ và dải vật liệu được kiểm soát tạp chất nghiêm ngặt. Điều này giúp thiết bị duy trì độ bền phân tử vững chắc trước các hiện tượng sốc nhiệt, rung động lực học từ trạm bơm áp lực cao mà các dòng van tiêu chuẩn thương mại thông thường dễ bị nứt vỡ. Do đó, đây luôn là yêu cầu bắt buộc của các chủ đầu tư quốc tế khi phê duyệt thiết kế dự án.

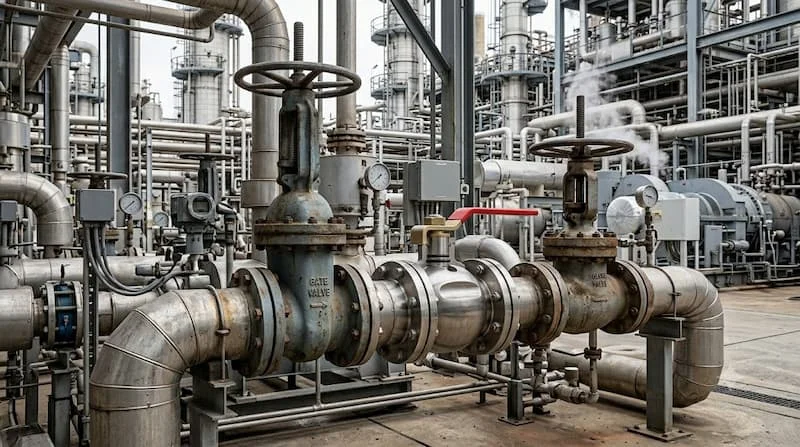

Ứng Dụng Thực Tế Của Valve ANSI Trong Công Nghiệp

Sở hữu những đặc tính chịu tải cơ học đỉnh cao, thiết bị là sự lựa chọn gác cổng hàng đầu trong năm ngành hạ tầng then chốt:

1. Tổ hợp nhà máy lọc hóa dầu và khai thác dầu khí

Kiểm soát dòng dầu thô, khí hóa lỏng tự nhiên di chuyển với vận tốc và áp suất nén cực lớn từ lòng đất qua các tháp chưng cất áp lực cao.

2. Công nghiệp chế biến hóa chất và dung môi hóa học

Ứng dụng các dòng van cấu hình phôi inox 316 đạt chuẩn ANSI để vận chuyển các dòng dung dịch axit, kiềm có tính ăn mòn hóa học sâu mà không sợ rò rỉ bách hại môi trường.

3. Nhà máy nhiệt điện và thủy điện năng lượng

Bố trí tại các trục ống dẫn hơi quá nhiệt, nước cấp lò hơi áp lực cao để khống chế dòng năng lượng kích hoạt tuabin máy phát điện hoạt động liên tục.

4. Hạ tầng mạng lưới cấp thoát nước công suất lớn

Sử dụng các dòng van mặt bích cỡ lớn tại các nhà máy xử lý nước đô thị, trạm bơm thủy lợi trục đứng để khống chế dòng chảy lưu lượng lớn.

5. Dây chuyền công nghiệp chế biến thực phẩm sạch

Ứng dụng các dòng van bi, van bướm inox vi sinh đạt chuẩn vi sinh của Mỹ trên các đường ống dẫn môi chất sạch phục vụ quy trình đóng gói tự động hóa.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Valve ANSI

Để bảo toàn nguồn vốn vật tư và bảo vệ an toàn cho công trình, người thu mua cần đặc biệt tỉnh táo để tránh năm sai lầm kinh điển sau:

• Sai lầm 1: Lựa chọn sai cấp áp lực ANSI Class, sử dụng van thuộc nhóm Class 150 vào phân đoạn đường ống yêu cầu áp lực Class 300 gây nguy cơ nứt vỡ bung mặt bích.

• Sai lầm 2: Nhầm lẫn tai hại giữa hai hệ kết nối ANSI và DIN, cố tình ép bu-lông giữa mặt bích van hệ Class với mặt bích ống hệ PN gây vênh mối nối và rò rỉ nghiêm trọng.

• Sai lầm 3: Không kiểm tra kỹ mác vật liệu đúc thân van, dùng van thép carbon thông thường cho môi trường hóa chất ăn mòn mạnh khiến van bị phá hủy rỉ sét sau vài tuần sử dụng.

• Sai lầm 4: Chỉ đối chiếu áp suất mà không kiểm tra nhiệt độ làm việc đỉnh của hệ thống, vì khi nhiệt độ tăng cao, khả năng chịu áp của van ANSI sẽ bị sụt giảm theo biểu đồ nhiệt động học.

• Sai lầm 5: Ham rẻ chọn mua các thiết bị trôi nổi cắt giảm bớt độ dày vách van, không có bộ chứng chỉ kiểm định chất lượng kỹ thuật CO-CQ chính gốc, dẫn đến việc bị ban giám sát công trình từ chối nghiệm thu.

Checklist Hướng Dẫn Chọn Valve ANSI Phù Hợp Nhất

Hãy áp dụng quy trình kiểm tra 7 bước tiêu chuẩn sau của các chuyên gia công nghệ đường ống để sở hữu cấu hình thiết bị chuẩn xác nhất:

• Bước 1: Xác định chính xác bản chất hóa lý của dòng lưu chất vận hành (Nước, khí nén, hơi quá nhiệt hay dung dịch hóa chất ăn mòn mạnh).

• Bước 2: Thu thập số liệu chính xác về áp suất vận hành liên tục và áp suất đỉnh của hệ thống trạm bơm.

• Bước 3: Xác định biên độ nhiệt độ làm việc thực tế của dòng môi chất để làm căn cứ tính toán suy giảm áp lực của vật liệu.

• Bước 4: Lựa chọn phân cấp áp lực thích hợp (Đồng bộ chọn Class 150, Class 300 hay Class 600 tùy theo áp lực hệ thống).

• Bước 5: Lựa chọn vật liệu cấu hình thân van tối ưu tương ứng (Chọn thép đúc WCB cho hơi nóng, chọn inox 316 cho môi trường hóa chất).

• Bước 6: Đối chiếu quy chuẩn kích thước hình học mặt bích kết nối theo đúng tiêu chuẩn ASME B16.5 để bảo đảm độ ăn khớp tuyệt đối ngoài hiện trường.

• Bước 7: Kiểm tra nghiêm ngặt hồ sơ chứng từ pháp lý, yêu cầu cung cấp đầy đủ bộ chứng nhận xuất xứ CO, chứng chỉ chất lượng CQ và kết quả thử áp lực xuất xưởng.

Các Lưu Ý Kỹ Thuật Khi Tiến Hành Lắp Đặt Và Vận Vành

• Khi tiến hành thi công định vị thiết bị ngoài hiện trường, thợ cơ điện bắt buộc phải làm sạch bề mặt thớ bích, kiểm tra độ đồng tâm tuyệt đối giữa bích van và bích ống dẫn. Bắt buộc phải sử dụng các loại gioăng làm kín (gasket) có chất liệu phù hợp với môi chất và nhiệt độ hệ thống, tiến hành siết lực bu-lông đối xứng theo hình ngôi sao đều tay để tránh ứng suất cưỡng bức làm nứt vỡ bạnh bích của van.

• Trước khi chính thức cho dòng lưu chất công nghệ đi qua hoạt động, đơn vị thầu phải tiến hành chu trình thử áp tĩnh (Hydrotest) toàn bộ phân đoạn ống để kiểm tra rò rỉ tại các mối liên kết bích, bảo đảm hệ thống đạt trạng thái khít khao an toàn tuyệt đối.

FAQ - Câu Hỏi Thường Gặp Về Tiêu Chuẩn Van ANSI

Bản chất kỹ thuật của dòng thiết bị valve ansi được hiểu như thế nào?

Đây là các loại van công nghiệp được tính toán thiết kế, đúc phôi vật liệu và kiểm tra áp lực nghiệm ngặt tuân thủ theo các bộ quy chuẩn công nghiệp của Viện Tiêu chuẩn Quốc gia Hoa Kỳ (ANSI) và Hiệp hội ASME.

Thông số phân cấp áp lực ANSI Class 150 tương đương với bao nhiêu bar ngoài thực tế?

Chỉ số này phụ thuộc vào biểu đồ nhiệt độ làm việc, ở điều kiện tiêu chuẩn nhiệt độ phòng, cấp Class 150 có năng lực chịu lực nén cơ học tương đương khoảng từ 19 đến 20 bar.

Sự khác biệt cốt lõi nhất giữa hệ tiêu chuẩn van ANSI và hệ tiêu chuẩn DIN là gì?

Điểm khác biệt cốt lõi nằm ở triết lý phân chia áp lực và đơn vị đo lường: Hệ ANSI của Mỹ sử dụng đơn vị phân cấp dạng Class, trong khi hệ DIN của Đức và Châu Âu sử dụng đơn vị đo lường áp lực theo hệ PN (Bar). Kích thước hình học mặt bích của hai hệ này hoàn toàn khác nhau và không thể lắp ráp trực tiếp vào nhau.

Các dòng thiết bị van đạt tiêu chuẩn ANSI có ứng dụng tốt cho môi trường hơi nóng áp lực cao không?

Rất tốt. Hệ tiêu chuẩn này sinh ra để phục vụ cho các môi trường áp lực cao, đặc biệt là các dòng van thuộc phân khúc Class 300, Class 600 hoặc các cấp Class cao hơn được đúc từ phôi thép carbon chịu nhiệt chuyên dụng.

Làm thế nào để xác định được chính xác phân cấp ANSI Class tối ưu nhất cho công trình?

Kỹ sư bắt buộc phải căn cứ vào biểu đồ mối quan hệ tương quan giữa áp suất vận hành tối đa và nhiệt độ làm việc đỉnh của môi chất để đối chiếu vào bảng dữ liệu tiêu chuẩn ASME B16.34 để lựa chọn cấp Class an toàn nhất.

Kết Luận: Có Nên Chọn Valve ANSI Cho Hệ Thống Công Nghiệp?

Tựu trung lại, sự thành công, tính bền vững bền bỉ và hệ số an toàn tuyệt đối của một tổ hợp hạ tầng công nghiệp nặng luôn được quyết định bởi tính kỷ luật kỹ thuật trong việc lựa chọn tiêu chuẩn thiết bị. Thông qua chuỗi phân tích chuyên sâu từ việc đọc hiểu bản chất valve ansi là gì, mổ xẻ các dòng sản phẩm chiến lược như ansi gate valve, ansi ball valve, ansi globe valve cho đến việc định vị sức mạnh chịu tải của các dải ansi class 150 300 600, có thể khẳng định đây là dòng thiết bị kiểm soát dòng chảy có độ tin cậy cơ học cao nhất hiện nay. Sở hữu những ưu thế tuyệt đối về vách van dày dặn, dải vật liệu cao cấp chuẩn hóa toàn cầu cùng khả năng chống chịu xuất sắc trong các môi trường siêu cao áp và nhiệt độ khắc nghiệt, thiết bị này chính là sự đầu tư chiến lược giúp các chủ doanh nghiệp bảo vệ nguồn vốn hạ tầng, triệt tiêu các sự cố rò rỉ bách hại môi trường và đảm bảo tiến độ vận hành xuyên suốt cho toàn bộ nhà máy.
